Смазка, снятие и ремонт рулевой рейки Ford Focus 1

Содержание статьи:

0:37

1. Ремонт рулевой рейки Ford Focus 1

0:97

2. Снятие рулевой рейки Ford Focus 1

0:157

3. Смазка рулевой рейки Ford Focus 1

0:217

1. Ремонт рулевой рейки Ford Focus 1

Небольшой отчет по ремонту рейки. Может кому пригодится. Русфокус, duratec 1.6 8v. Рейка у меня была полностью исправна, не стучала, не шумела, для профилактики перебрал. Разобрать рейку просто, показывать не буду, поэтому сразу сборка.

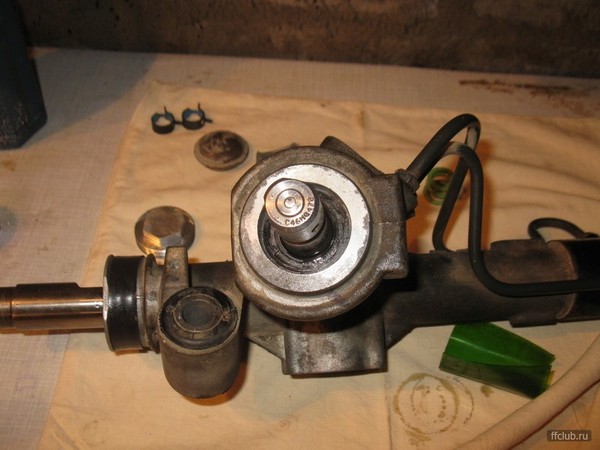

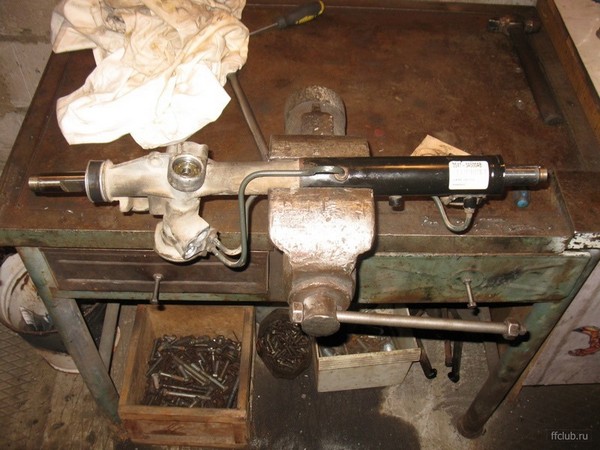

Сама рейка в разборе:
Смазка, снятие и ремонт рулевой рейки Ford Focus 1
Трубки снимать не нужно, если с ними всё в порядке, они не мешают, лишний раз трогать их не стоит.

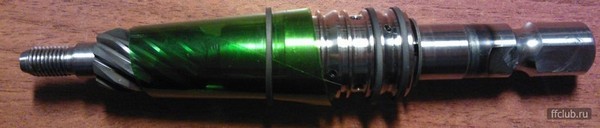

Начнем со сборки первичного вала. Уплотнительные кольца натягиваем следующим образом:

В качестве оправки используем кусок пластика вырезанный из пластиковой бутылки. Натягиваем аккуратно и равномерно, кольца не резиновые тянутся плохо. Важно проводить работы при комнатной температуре, если детали принесены из холодного гаража, дайте им время согреться.

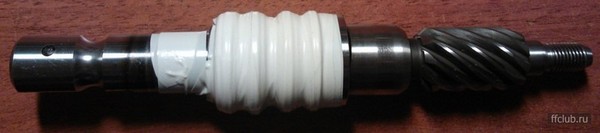

После того как одели все кольца, видим что все они растянуты. Чтобы сжать их обратно я вычитал в интернете про способ обмотать плотно изолентой, попробовал:

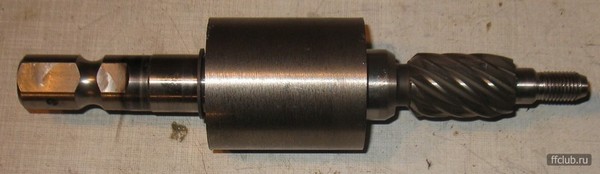

Обжались фигово, мне не понравилось, хотя сжимались дня полтора. Я сделал спец.оправку для обжатия, получилось отлично:

Далее устанавливаем центральный сальник и втулку в рейку. Втулка центральная у меня болталась сильно, зазор миллиметр или больше, но при этом стуков не было. Выточил новую из фторопласта. Сначала устанавливаем втулку, затем сальник. Делал так(фотка не хочет вставать вертикально):

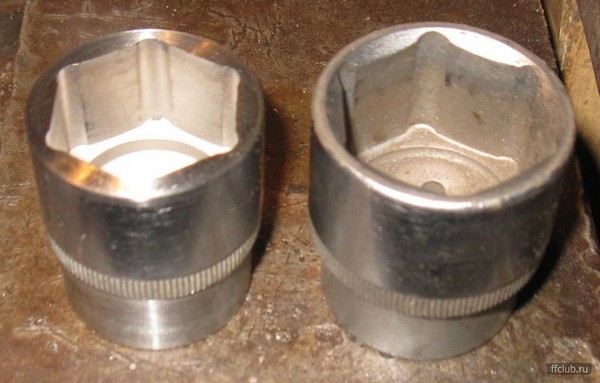

Забивал аккуратно с помощью переточенной головкой и удлинителя. Взял ненужную головку, проточил с торца и по наружному диаметру под размер сальника. Слева переточенная, справа обычная:

Теперь собираем опорную втулку:

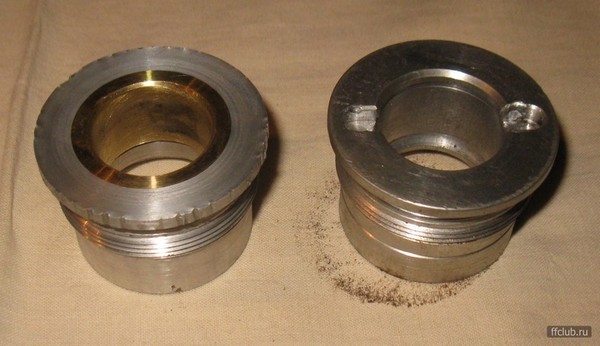

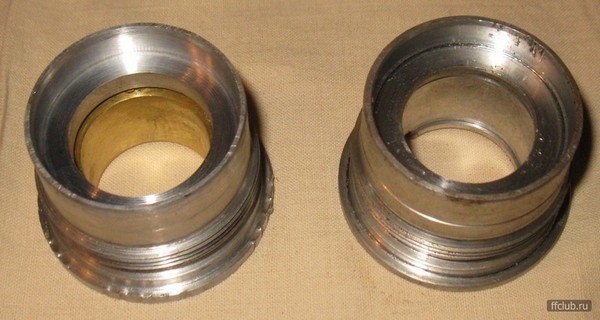

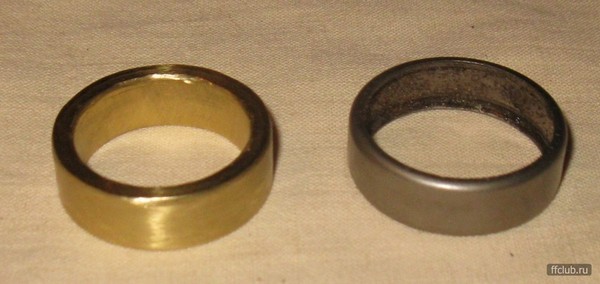

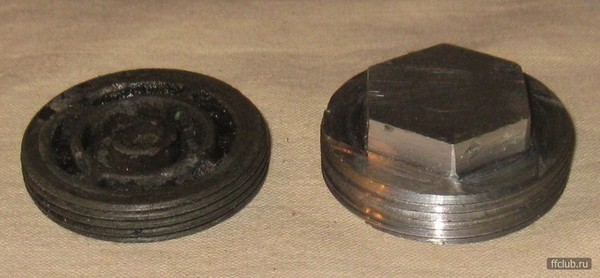

Стандартная разрезная втулка болталась сильно, но при этом стуков не было, сделал новую разрезную втулку из фторопласта, посмотрел на всю эту систему, ... херней, решил сделать новый стакан с бронзовой втулкой. Стакан, как и стандартный, только вместо сопливой разрезной втулки стоит толстая цельная бронзовая втулка. Втулка впрессована на горячую посадку.

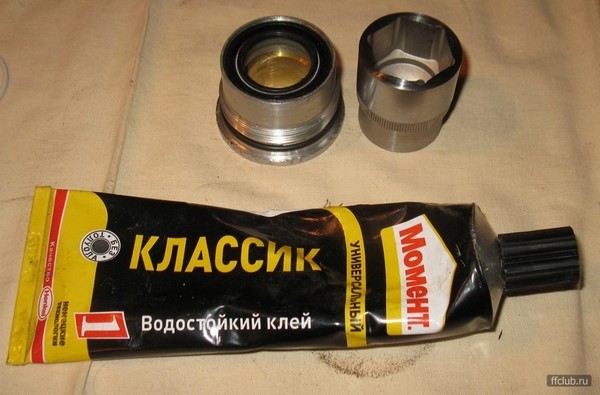

Надеваем на втулку уплотнительное кольцо и устанавливаем сальник. Сальник в стандарте ставился на клей, ну и я тоже поставил на клей:

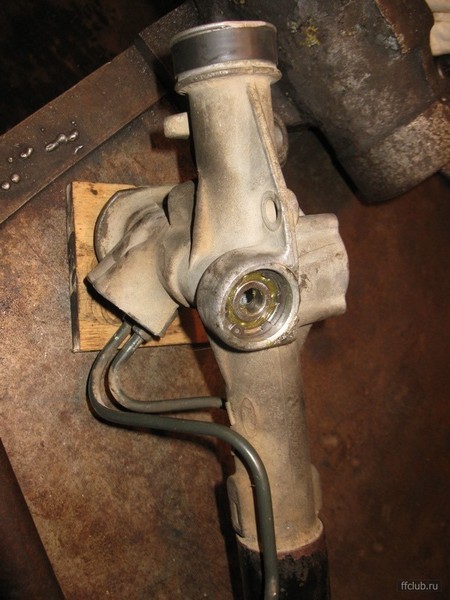

Начинаем собирать корпус. Средний подшипник первичного вала у меня развалился, я его заменил бронзовой втулкой.

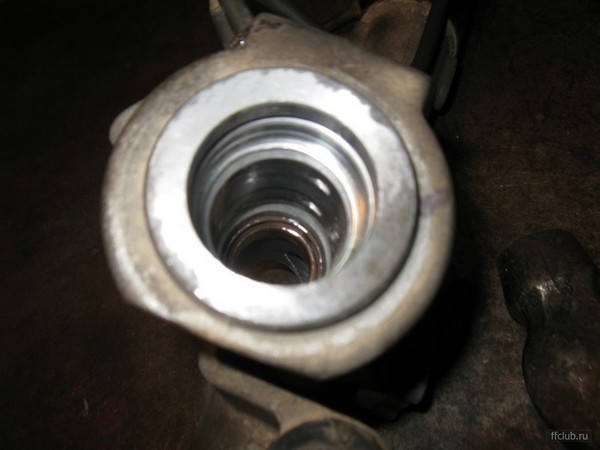

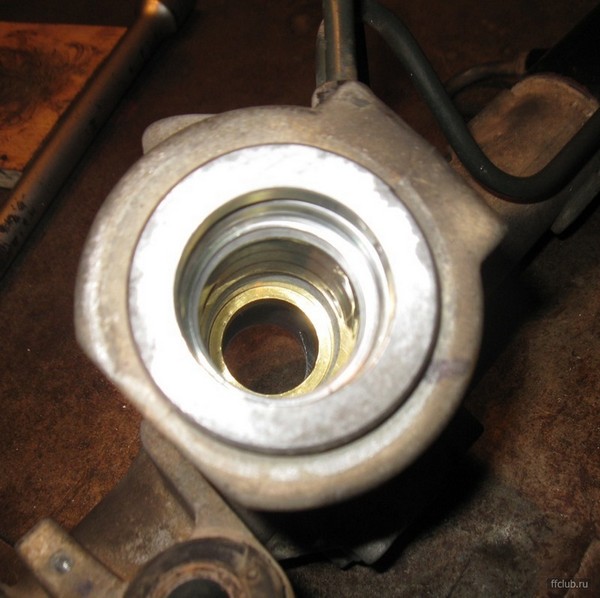

Вставляем втулку (в вашем случае подшипник). Вставляется до упора.

Затем сальник, опять же до упора его во втулку:

С другой стороны устанавливаем подшипник, заполняем его смазкой, устанавливаем стопорное кольцо:

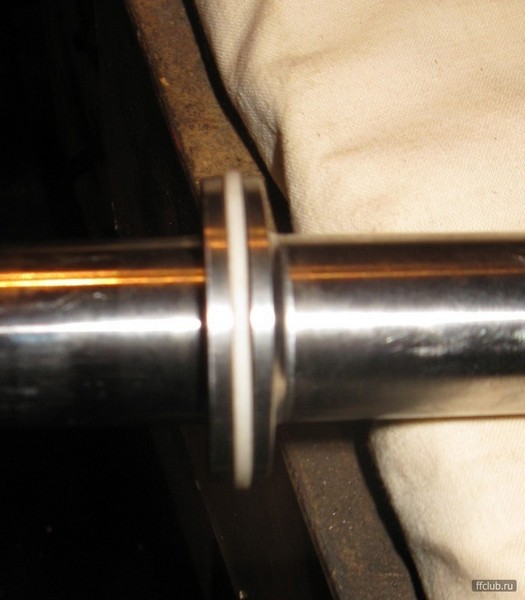

Собираем поршень на вторичном валу. Ставим резиновое колечко, потом на него ставим белое пластиковое колечко.

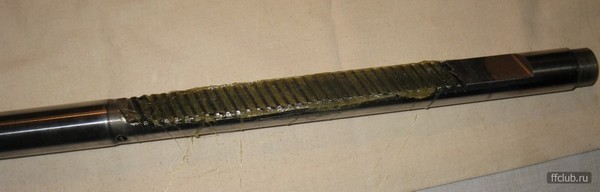

Смазываем зубья вторичного вала смазкой:

Очень аккуратно вставляем вторичный вал в корпус рейки, следим чтобы не повредился центральный сальник:

Устанавливаем опорную втулку:

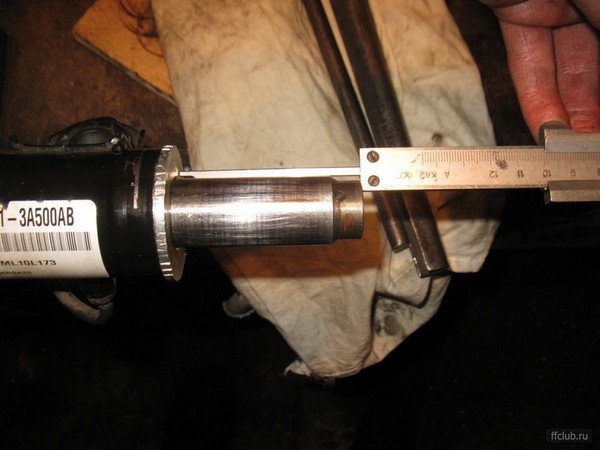

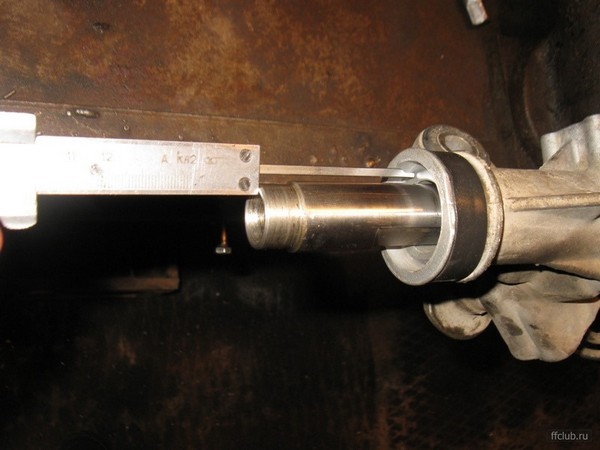

Вал необходимо расположить ровно по центру, центрируется с помощью штангенциркуля, показания штангеля слева и справа должны быть одинаковыми:

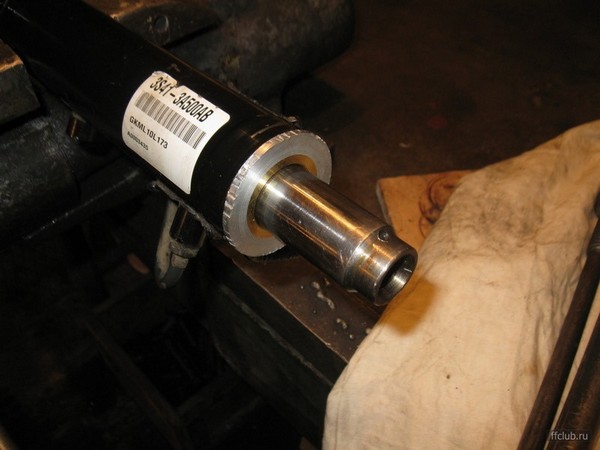

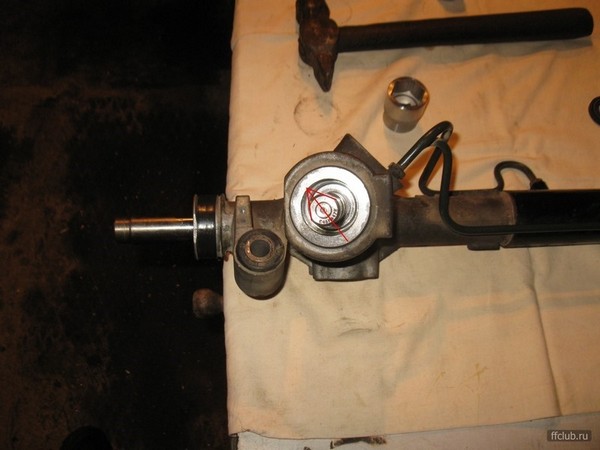

Далее вставляем первичный вал. После установки, его лыски в виде стрелочки должны смотреть в район 10:30 по часовой стрелке:

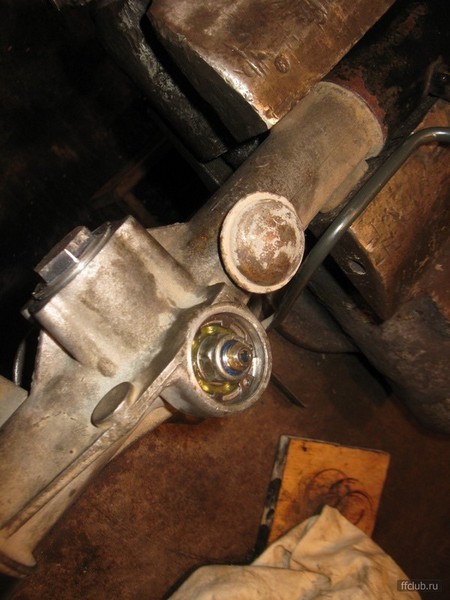

Затягиваем гайку на первичном валу и забиваем крышку:

Сверху на первичный вал ставим подшипник, затем сальник и фиксируем всё стопорным кольцом:

Далее ставим прижимную втулку, которую смазываем смазкой, пружинку и притягиваем гайкой:

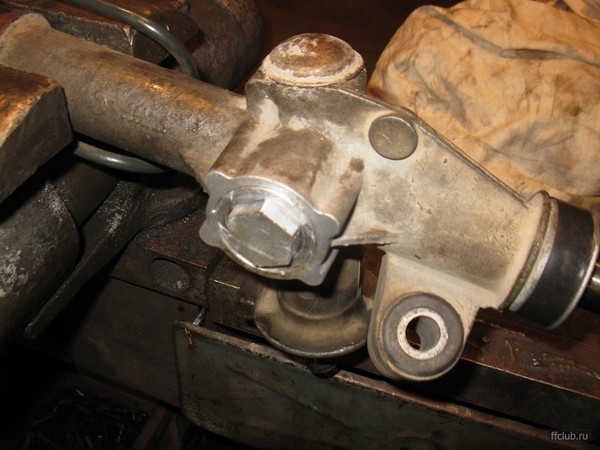

Гайка у меня самодельная, под ключ на 24. Стандартная гайка это издевательство какое-то.

Всё, рейка собрана. Тяги я не ставил, жду новые.
Удивительно что в моей рейке были изношены все втулки, но при этом стуков не было.
Ремкомплект применяемый при ремонте: Emmetec FO 9022 KIT . Все уплотнители полностью подошли.

24:18561



2. Снятие рулевой рейки Ford Focus 1

В принципе, если внимательно читать даже только одно руководство по ремонту и эксплуатации - все легко и просто. Делал все в небольшом гараже без ямы, показывая такие акробатические номера с ключами и трубой, какие не снились ни одним гимнастам и акробатам.

24:531

1. Первым делом как пишется в инструкции поддомкратил машинку, установил на кирпичики, выровнял рулевое колесо, заблокировал его, снял передние колеса. Даже это я делал первый раз и даже тут возникли трудности, но все лишь отсутствовала нужная головка, то есть семь болтов я выкрутил головкой на 19, а восьмой ни в какую…пришлось валить в магазин за нужной головкой 18-ого размера. Сходил, купил, открутил.

24:1268

2. Дальше убрал защиту двигателя — 4 болта, все быстро, проблем не возникло.

24:1407

3. В салоне за педалями отсоединил рулевой вал от вала рулевого механизма — все как в инструкции — авто до декабря 1998 года, 2 болта, верхний ослабить, нижний открутить, валы друг от друга отсоединить.

24:1772

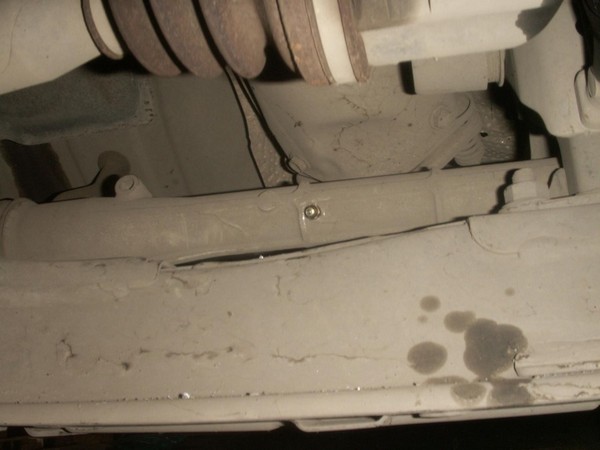

4. Следующими были рулевые тяги. Правая спокойненько открутилась и выбилась, а левая же откручиваться не пожелала и в ход пошла болгарка — гайку спилил с трех сторон, сбил. Рулевые тяги были отсоединены.

24:2145



5. Дальше я принялся за подрамник. Прочитав что необходимо открутить 6 болтов, принялся крутить внизу все что вижу. Увидел 8, все и открутил. 4 из них можно было оставить — это по два болта с каждой стороны для крепления задних сайлент-блоков рычагов подвески (Рис. 1, номер 1) — на этих то болтах я заступорился, потерял время, тяжело они очень шли почему-то. Кран я, надо все внимательно читать ;-)

24:713

25:1218

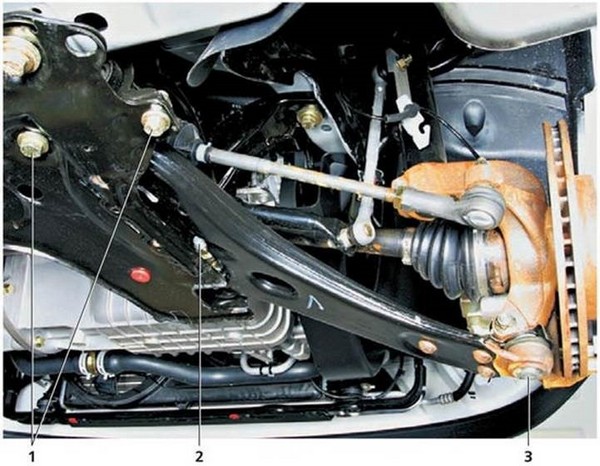

Рис. 1. Рычаг передней подвески: 1 — болты крепления заднего сайлент-блока рычага; 2 — болт крепления переднего сайлент-блока рычага; 3 — шаровая опора

25:1494

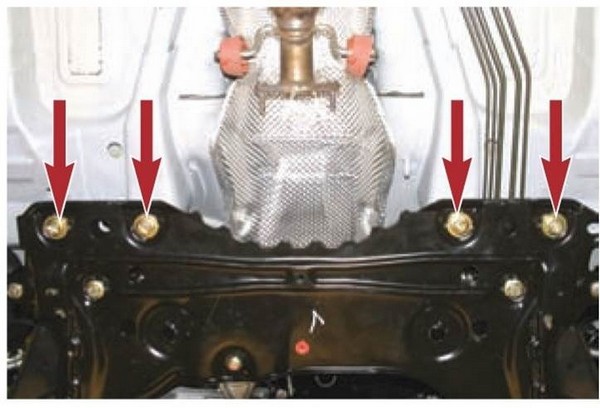

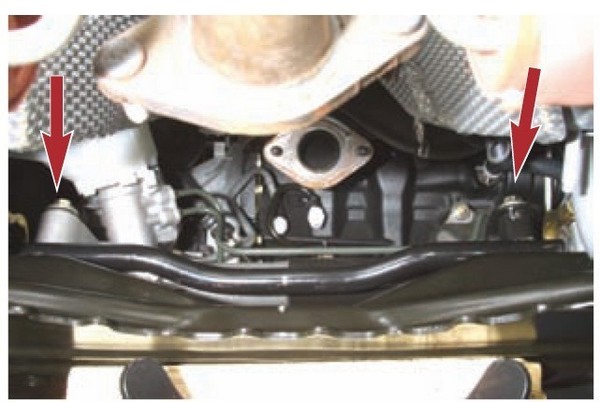

В итоге нужные 6 болтов: 4 из них рядом с болтами для крепления задних сайлент-блоков рычагов (Рис. 2) и еще два нужных нам болта находятся выше, один из них можно увидеть на Рис. 1 (от центра картинки вверх ровно на четверть высоты этой картинки).

25:1937

26:2442



Рис. 2

26:12

Открутив эти 6 болтов, подрамник опускается с одной стороны. Чтобы он не упал, да и для того чтобы откручивать последний болт без затруднений, подрамник поддерживается домкратом.
Подрамник опущен.

26:375

6. Хотел во всю скручивать рулевую рейку, вытаскивать её скорее, но посмотрев на все это дело, прочитав еще раз внимательно инструкции понял, что просто так это не получится. Может быть и можно как-то обойтись и без всего того что я сделал далее, но сделал как сделал.
Открутил стойки стабилизатора поперечной устойчивости, которые крепятся к амортизаторной стойке (Рис. 3, номер 3) — там всего по одной гайке с каждой стороны. Залез под машину и открутил саму штангу стабилизатора поперечной устойчивости (Рис. 3, номер 7) — там все интуитивно просто (по два кронштейна с каждой стороны, по два болта на 13 на каждом кронштейне. Всю штангу я не вытаскивал, так как одна из ее стоек просто откручиваться не захотела, я подумал, что для того, чтобы вытащить рейку хватит и одной открученной стороны.

26:1815

27:2320

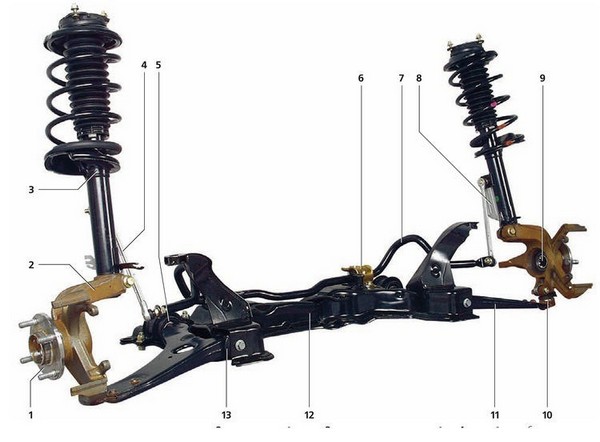

Рис. 3. Передняя подвеска: 1 — ступица колеса; 2 — поворотный кулак; 3 — амортизаторная стойка; 4 — стойка стабилизатора поперечной устойчивости; 5 — задний сайлент-блок рычага подвески; 6 — подушка штанги стабилизатора; 7 — штанга стабилизатора поперечной устойчивости; 8 — кронштейн крепления провода датчика скорости вращения колеса*; 9 — подшипник ступицы; 10 — шаровая опора; 11 — рычаг подвески; 12 — подрамник; 13 — передний сайлент-блок рычага подвески * Для автомобиля с АБС

27:872

7. Рулевая рейка крепится к подрамнику двумя болтами (Рис. 4) — там также все интуитивно просто.

27:1047

28:1552

Рис. 4

28:1565

8. Далее отсоединил трубки от рулевой рейки. Там есть держатель этих трубок с тоненьким болтом на 5,5, случайно сломал болт :-(, снял держатель. Потом болт на 10, который держит пластину крепления трубок. Вытащил трубки, потекла жидкость ГУР, направил в заранее подготовленную емкость.
Вытащил рулевую рейку.

28:2122



Вроде как теперь все очень даже просто, но в итоге это делалось неделю, не быстрой спокойной работы примерно 13-17 часов.

28:218

3. Смазка рулевой рейки Ford Focus 1

29:783

Мне кажется, что у меня именно нехватка смазки — причина стука. Это смазка уже самой рейки (не рулевого вала, как устраняют стук на мазде 6):

29:1039

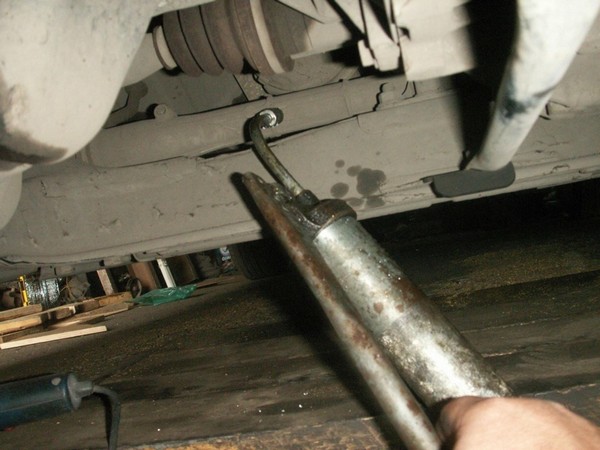

"Профессиональный совет по устранении стука в рейках королл 2007 модельного года. Как я уже представлялся на страницах данного форума, наша компания эксплуатирует их с осени 2007года. Стук появился где-то после 50 тыс. пробега и не во всех машинах. Выяснили причину, на заводе — изготовителе экономят смазку, которая быстро вырабатывается и узел ЧЕРВЯК — ЗУБЧАТАЯ РЕЙКА начинает стучать. Нужно просто набить смазку. Варианта два: можно снять пыльники рулевых тяг, поочерёдно с каждой стороны выдвигать зубчатую рейку, обильно смазывать и набив пыльники той же смазкой всё снова собрать. Минусы — проблемный узел находится в центральной части рейки и смазывается не сразу, а после некоторого времени работы рейкой взад-вперёд. Мы сделали по-другому: сверлится отверстие в корпусе у самого узла, нарезается резьба и вворачивается пресс-маслёнка для шприцевания. Плюсы: узел смазывается сразу и стук мгновенно пропадает, от центра при шприцевании смазка расходится по сторонам и смазывает зубчатую рейку по всей длине, при периодическом шприцевании рейка становится практически вечной. Ещё совет: смазку лучше брать с добавлением графита."

29:3118



Вот думаю, каким более легким путем затолкать туда смазки: через пыльники, через гайку-сухарь-пружину (слышал мнение, что если открутить полностью гайку придется снимать рейку чтобы вернуть все на место), или сверлением (не хотелось бы).
Кто что думает по этому поводу?

29:491

Куплена смазка Castrol LMX для этих целей. Потеплеет, планирую заняться вопросом.
Фото не мои.
