Установка круиз-контроля в Ford Focus 3 своими руками

Содержание статьи:

0:37

1. Установка круиз-контроля в Ford Focus 3 своими руками

0:139

2. Все о круиз-контроле для Ford Focus 3

0:210

3. Установка кнопок круиз-контроля Ford Focus 3

0:296

1. Установка круиз-контроля в Ford Focus 3 своими руками

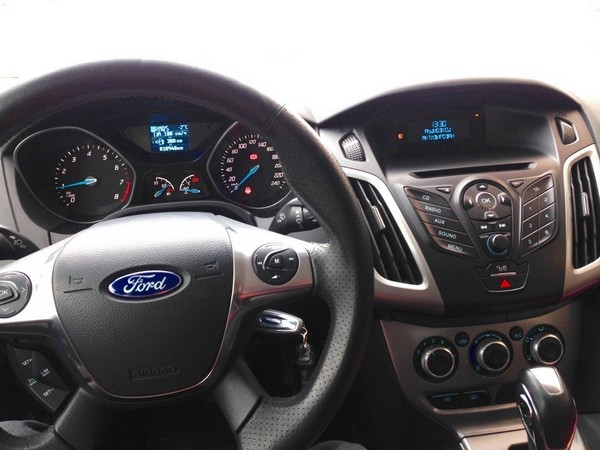

Установка круиз-контроля в Ford Focus своими руками

1:907

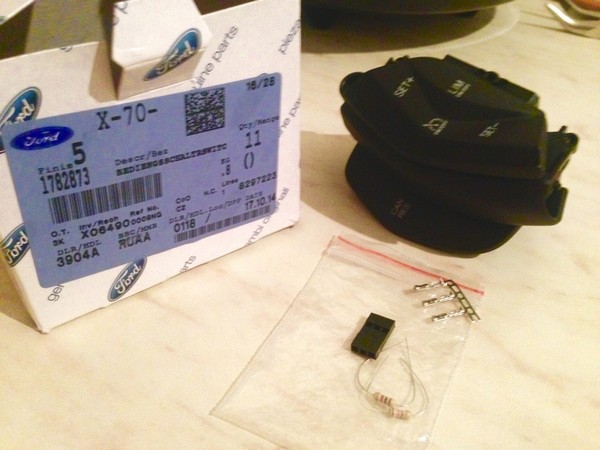

Задача: установить круиз-контроль в Ford Focus 3. Проводку решил сам делать — из пинов системника и подходящего разъёма от сигналки (Аллигатор)

1:1165

2:1670

Ход работ по установке круиз-котроля в Ford Focus 3

2:1759

Потребовалось изготовить 3 проводка с пинами с двух сторон и 2 с пинами только с одной стороны, что и было сделано.

2:1969

3:2474



здесь присваиваем нашим проводкам номера от 1 до 5 слева направо — это важно и дальше пригодится. Средние три — пины с 2 сторон. Крайние — с одной.

3:267

4:772

Далее снимаем руль - это просто:

4:833

5:1338

Отстёгиваем кожух

5:1375

6:1880

Интересующие нас отверстия для снятия подушки находятся за кнопками — руль надо то одной то другой стороной выставлять как на фото.

6:2126



7:504

Далее используя зеркало отжимаем пружинки. Плоской отвёрткой через большое отверстие или крестовой как здесь через круглое.

7:737

8:1242

Одновременно с отжатием пружинки — тянем подушку на себя.

8:1352

9:1857

Далее открутив центральный болт — отстёгиваем разъём с подушки и разъём основной проводки. Радостные топаем домой

9:2072



10:504

Главное после всех этих процедур — не включать зажигание — пока не вернём оба разъёма на место.

10:683

11:1188

Дома пытаемся всё это соединить в одно целое

11:1273

Нужен или очень острый нож — или лезвие.

11:1350

12:1855

Аккуратно и постоянно примеряя — получаем нечто подобное.

12:1966

13:2471



14:504

В освободившиеся после операции втулки вкручиваем подходящие шурупчики

14:641

15:1146

Далее просто вставляем пины в разъём. 1 в 10; 2 в 15; 3 в 16; 4 в 8; 5 в 7

15:1260

16:1765

Так как 10 и 7 (подсветка для которой и делались два проводка с пинами с одной стороны) заняты — аккуратно подпаиваемся к уже существующим проводкам

16:2037



17:504

в итоге всё аккуратно и надёжно

17:565

Теперь прикручиваем руль на место по меткам на валу, чтобы всё было ровно.

17:703

И ещё момент — для активации всего этого добра — указываем в мозгах машинки что у нас есть КК и возможность установки лимита скорости за одно.

17:967

18:1472

19:1977

20:2482



Результат: Я сделал это. Все работает. Круиз-контроль в Ford Focus 3 установлен.

20:137

2. Все о круиз-контроле для Ford Focus 3

На пост решился из-за того, что у автолюбителей по круиз-контролю возникает много вопросов.
Фотографии буду использовать чужие, т.к. у меня круиз контроль стоит с завода. Постараюсь ответить на вопрос, что надо заказывать для того, чтобы установить круиз контроль ШТАТНО, т.е. изготовление постоянно отваливающейся проводки из компьютерных пинов тут вы не увидите.
Приступим:
В руле у вас 2 проводки:

20:936

Все о круиз-зконтроле для Ford Focus 3

21:1441

Первая идет по рулю

21:1480

22:1985

Вторая по подушке безопасности

22:2046



Теперь различные вариации:
1. У вас нет ни джойстика РП-7 подрулевого ни круиза
Вам надо купить 2 проводки — рулевую и подушки, т.к. в проводке руля для круиза ДРУГОЙ разъем для подключения подушки. У вас квадратный, в в новой проводке круглый, маленький зеленый (как на фото 2)
Номера:
1801776— проводка подушки
1801772— проводка руля для круиз контроля
1801774 — проводка руля под круиз и джойстик РП-7 подрулевой
1687313 — кнопка ОК правая. (если ставим 2 джойстика М работать не будет!)
1692215 или 1784105 — кнопки круиз контроля
В вашем руле нет мест крепления для новых проводок, поэтому придется помучится с укладыванием проводов.

22:1126

2. У вас есть с завода джойстик РП-7 (под рулем)
У вас проводка 1801776 уже стоит с завода и вам необходимо поменять только проводку руля.
Номера:
1801774 — проводка руля под круиз и джойстик РП-7 подрулевой
1692215 или 1784105 — кнопки круиз контроля

22:1564

3. Переход с подушки ОК-М на ОК-ОК
3.1 Если у вас есть круиз.
У вас полная проводка подушки, т.е. 1801776 и совсем не обязательно покупать при этом подушку целиком, достаточно просто купить кнопку ОК правую. Кнопка держится изнутри подушки на 3х саморезах — поменять элементарно. Придется также поменять кнопку М на ОК или перепиновать разъем идущий к рулю, т.к. контакты, на которые подключается кнопка ОК и кнопка М — разные.
Номера:
1801774 — проводка руля под круиз и джостик РП-7
1687313 — кнопка ОК правая.

22:2472



3.2 Если у вас ничего нет
Необходимо поменять 2 проводки в руле и подушке и поставить джостик от РП-7, т.к. управлять магнитолой станет нечем :)
Номера:
1801774 — проводка руля под круиз и джостик РП-7
1801776— проводка подушки
1687313 — кнопка ОК правая.

22:443

4. Установка джойстика РП-7 на машину с круизом
Надо резать руль и менять проводку в руле:
Номера:
1801774 — проводка руля под круиз и джойстик РП-7 подрулевой
1687311 — кнопки аудиоблока РП-7 (подрулевые)
1687313 — кнопка ОК правая.
1687311 — джостик РП-7

22:885

Установка джойстика РП-7 на проводку 1801772

22:963

Для установка правой кнопки ОК:
В черном разъеме проводки 1801772 перекинуть один пин и один вытащить.
из 11 в 2 (коричневый)
12 вытащить (фиолетовый)

22:1229

Установка джостика РП-7:
Подпаять к проводке руля отвод на правые лепестки БТ:
Разъем к лепесткам — цвет — разъем в машину
1 — черный — 7
2 — серый — 11
3 — розовый — 12
4 — зеленый — 10

22:1566

ВАЖНО:
1. Кнопки М и ОК не взаимозаменяемы, там разные номиналы сопротивлений, поэтому если поставить ОК вместо М с проводкой отличной от 1801774 работать НЕ БУДЕТ.
2. Проводки 1801774 и 1801772 разные. Отличаются распиновкой основного разъема. Проводки, которые идут на кнопку "М" в 72 проводке, в 74 идут на кнопки от РП-7, на кнопку ОК — отдельные провода. Именно поэтому при установке проводки 1801774 с круизом у вас не будут работать кнопки М вообще никак. Или придется перепиновывать разъем.
3. Любые изменения надо прошивать! Что круиз контроль, что подрулевой джойстик, что правую кнопку ОК
4. Кнопки круиза отличаются:
4.1 Номер 1692215 подходит на рули 2011 года, если поставить на авто 12 или 13 года будет чуток различаться, т.к. была изменена форма руля :) (Зачем — не знаю)
4.2 Номер 1784105 подходит на рули 2011-2013 года.
5. Кнопки подрулевые со звездочками (от синка) ОТЛИЧАЮТСЯ от кнопок от РП-7 и работать НЕ БУДУТ.

22:3188



Схемы подключения различных кнопок к авто:

22:81

23:586

24:1091

25:1596

26:2101



3. Установка кнопок круиз-контроля Ford Focus 3

Данная инструкция для тех, кто давно мечтал о круизе или для тех, кому просто интересно, какой форд фокус конструктор. Мне кажется, можно сделать всё, что угодно.
Для работы кнопок круиза требуется активация. Галочки на круиз-контроле и лимит-контроле
1. Заказываем кнопки. Брал на exist.ru — дешевле с быстрой доставкой просто не нашел. Стоят 3,645 р. finis код: 1782873

26:732

27:1237

2. Подготавливаем проводку! Небольшой лайфхак. Оригинальная проводка стоит порядка 2,000р. Дабы не тратить своим кровные делаем всё сами. Сложного ничего нет. Приобрел в радио-лавке перемычки с мамками на концах. Понадобится 5 штук. Стоимость каждой 10р.

27:1696

28:2201



Склеиваем между собой 5 пластиковых коннекторов. Я использовал секундный клей. С других концов перемычек снимаем пластиковые изоляторы — должны остаться только алюминиевые коннекторы. Получившуюся проводку подсоединяем к кнопкам круиза. Получаем следующее

28:479

29:984

3. Снятие подушки безопасности. Скажем так, - самый неудобный процесс.
Для начала:

29:1135

· вставляем ключ в замок зажигания, проворачивает до конца, но не заводим (необходимо, чтобы руль не блокировался)

29:1346

· отсоединяем "+" ок аккумулятора (чтобы при снятии подушки не сигналили на всю округу. хотя, если очень любите соседей. то АКБ можно не отключать.

29:1613

· отжимаем фиксатор руля снизу рулевой колонки и максимально вытягиваем на себя руль. Так будет удобней. Снимаем пластиковые кожухи и юбку сверху рулевой колонки

29:1914

· на данном этапе потребуется отвертка тонкая и зеркало, либо телефон с фронтальной камерой. поворачиваем руль на 90 градусов и с обратной стороны видим 2 отверстия. Через маленькое отверстие отверткой отводим серебристый зажим. Одновременно с этим тянем подушку на себя. После этого тоже самое делаем с другой стороны. Снова выворачиваем руль в другую сторону и отщелкиваем подушку. Внимание! Сильно не тяните подушку после того как отстегнули её. На ней расположена проводка.
Отсоединяем фишку подушки (желтого цвета) и фишку кнопок на руле (черно-красная).

29:2937



30:504

31:1009

Остается голая баранка. Выкручиваем центральный болт, берем руль, подушку и идем колхозить.

31:1180

32:1685

4. Резка руля: берем канцелярский нож и вырезаем данную красную область. время от времени примеряем наши кнопки, чтобы всё садилось идеально. Не отрежьте только лишнего.
под цифрами 1 и 2 обозначены посадочные гильзы для крепления кнопок. в них можно вкрутить саморезы, либо нарезать резьбу и закрутить винты. В обязательном порядке вырезаем резину вокруг гильз 1 и 2. на глубину 5-8 мм. Иначе кнопки не утонут нормально и подушка не сядет как положено.
Подушку снимал трижды

32:2547



33:504

получаем:

33:525

34:1030

5. Подключаем нашу проводку. На подушке находим черно-красную фишку. Все пины на ней пронумерованы.

34:1213

35:1718

Берем 5 проводков от наших кнопок КК и вживляем по схеме:
зеленый — в пин номер 10 — подпаиваемся к черному проводку, который уже присутствует (ну или делаем скрутку)
фиолетовый — в пин номер 15
коричневый — в пин номер 16
серый — в пин номер 8
черный — в пин номер 7 — подпаиваемся к коричневому проводку, который уже присутствует (ну или делаем скрутку)

35:2364



36:504

37:1009

Изолируем пайку и топаем в машину.
6. Прикручиваем обратно руль. Подключаем фишки проводки кнопок и подушки. Прикладываем подушку, но защелкиваем, подключаем аккумулятор. Ждем пока машина придет в чувства… заводимся. Проверяем кнопки. Они должны гореть + при нажатии кнопок на приборке должны появиться надписи.

37:1583

38:2088



39:504

Если всё окей — то укладываем аккуратно проводку, смотрим чтобы ничего не мешало подушке нормально сесть и защелкиваем. Катаемся, тестируем - всё ли работает нормально.
Результат работы, кстати, очень долгой, но оно того стоит.

39:922

40:1427

По итогу получаем:
круиз-контроль — выставляем скорость. Машинка едет сама, поддерживает заданную скорость. На газ давить не нужно. Только держим ногу готовой на тормозе.
лимит-контроль — выставляем порог скорости. И как бы не давили на газ, машина не превысит порог. Очень удобно в городе, чтобы не залетать под камеры. Есть интересная особенно: при резком нажатии на газ "в пол" — машина пойдет на ускорение миновав порог. Видимо сделано для обгона или экстренных ситуаций.

40:2296
