Установка планшета Asus Nexus 7 вместо магнитолы в Ладу Гранта

Штатная магнитола ММС меня не устраивала своим бедным функционалом, решил её продать.

Последние 3 месяца все выглядело вот так, но жутко не хватало навигации и просмотра видео в хорошем качестве. Магнитола уже обрела нового хозяина…

Давно были мысли о том, что бы поставить планшет в качестве головново устройства, решил воплотить в жизнь. Купил самый оптимальный планшет, на мой взгляд.

Asus Nexus 7 (2013) 16Gb Wi-Fi

В первом варианте думал подключить планшет через AUX к магнитоле…

Получилось бы очень геморно, магнитолу пришлось бы прятать в скрытую полость торпеды и что то придумывать как ей управлять.

Если планшет напрямую подключить через (Jack 3.5) к усилителю, громкости не хватает, сигнал идет слабый. Посидев пол дня в интернете наткнулся на очень интересную приблуду,

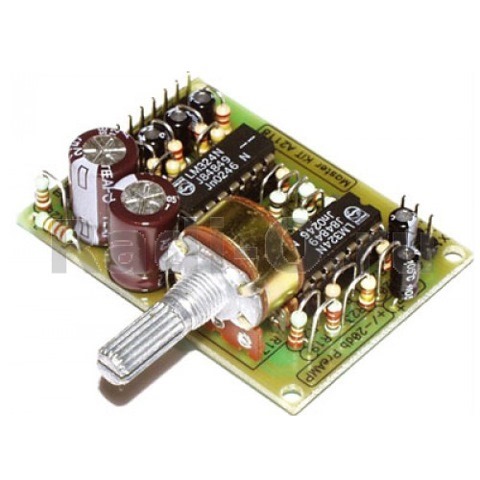

предварительный усилитель BM2118

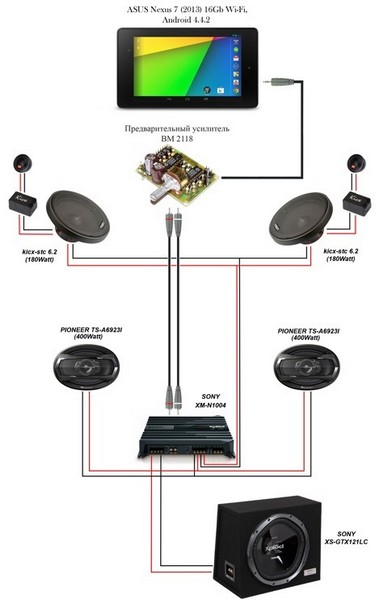

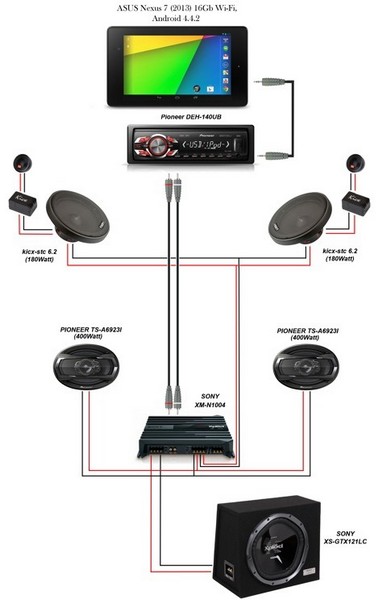

В конечном итоге нарисовалась вот такая схема

В процессе подключения и тестирования системы оказалось, что предусилитель который я купил (BM2118) издает жуткий фон в колонках при включении зарядки планшета, поэтому решил использовать двухканальный потенциометр…

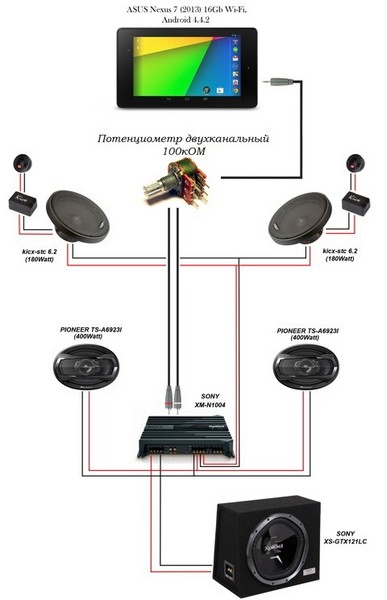

Окончательная схема подключения

Ну и все по порядку …

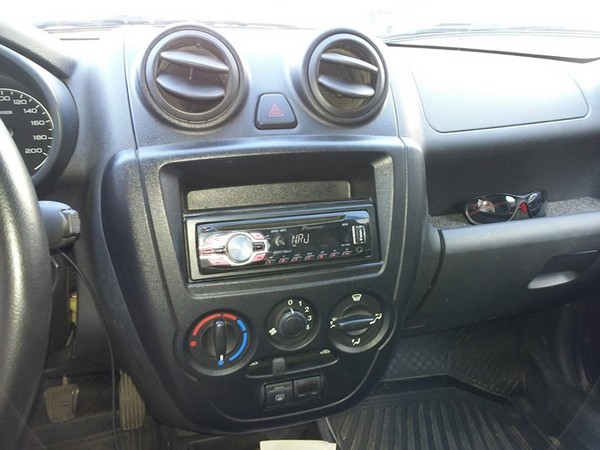

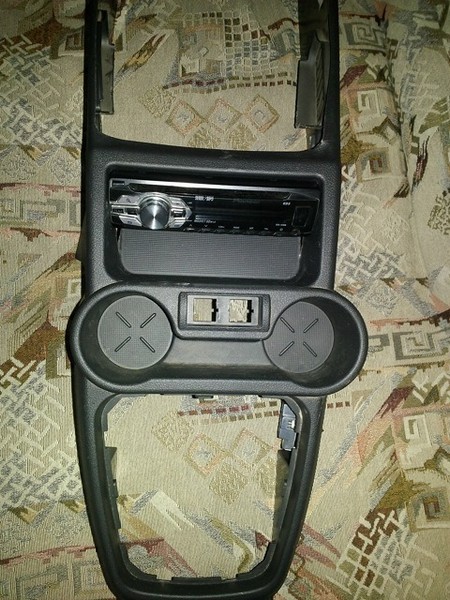

Так оно было изначально…

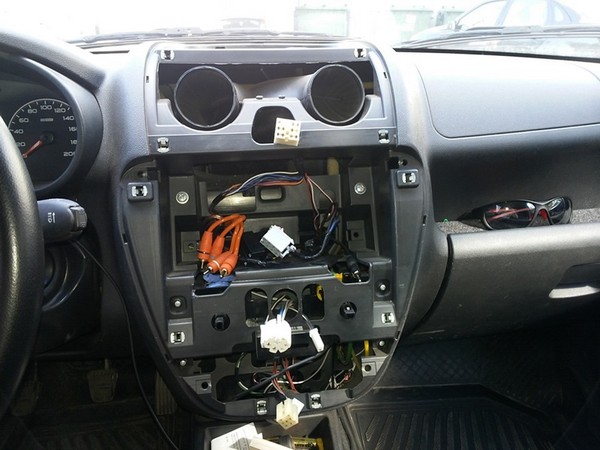

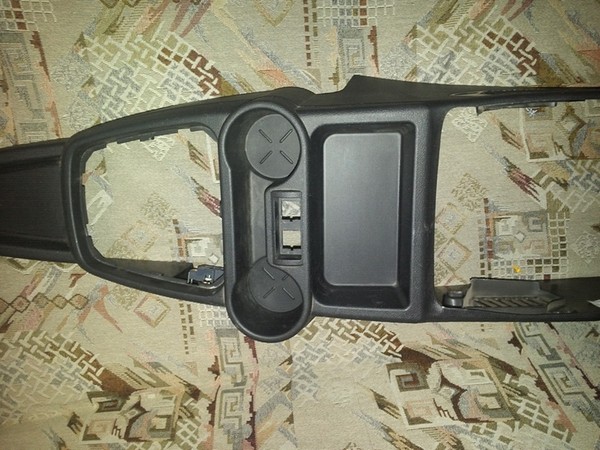

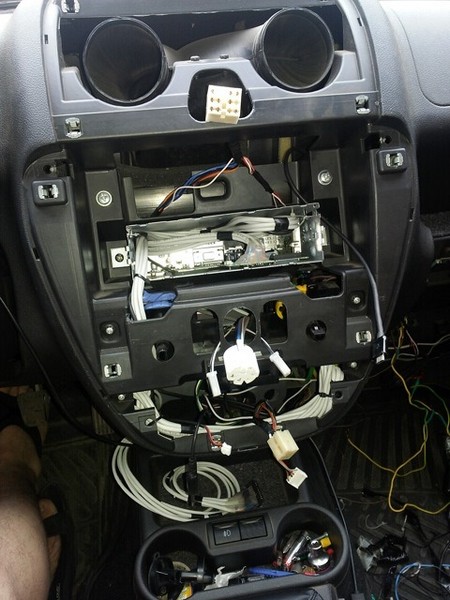

Снял консоль со всем навесным и пошел домой, строгать, пилить и шкурить))))

Долго думал как срезать ненужный пластик с консоли, пытался пилить ножовкой по металу, резать расколенным ножом… Пластик очень жесткий, пришлось по старинке насверлить кучу отвертий и срезать концелярским ножом…

По началу тяжело

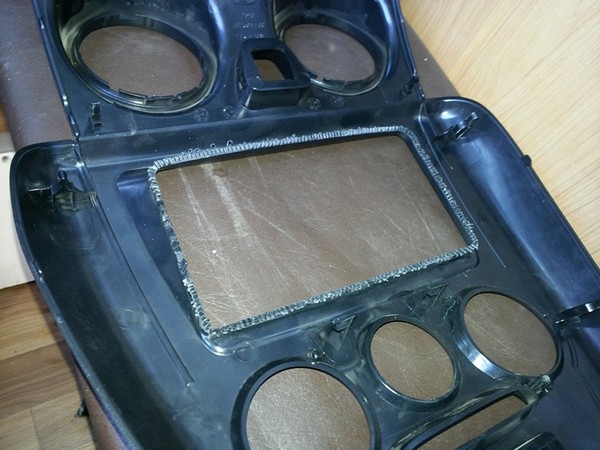

Срезал ножом лишний пластик…

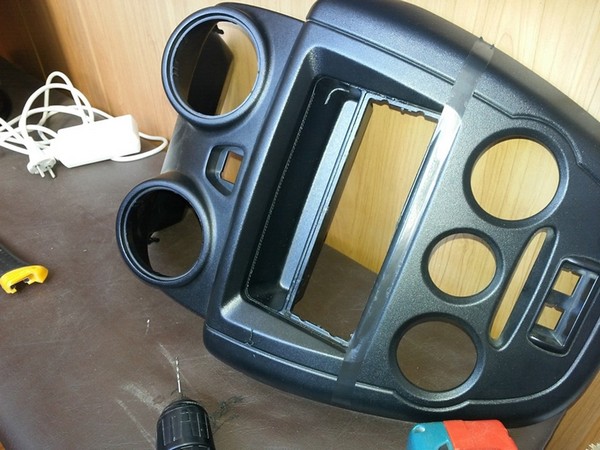

Далее последовал долгий и продолжительный секс с выравниванием рамки в одну плоскость с помощью бруска и шкурки 120 зернистости. Все это заняло около 3 часов

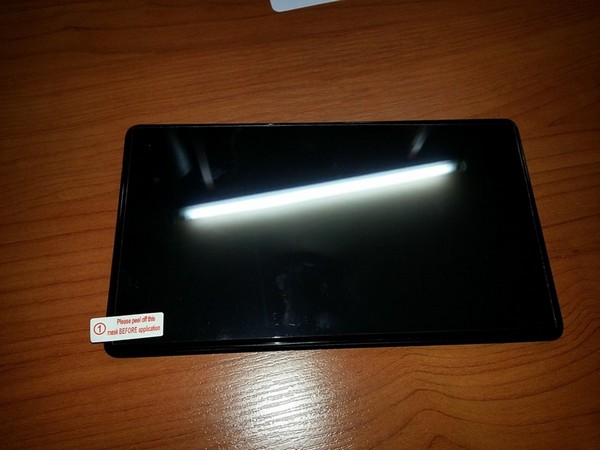

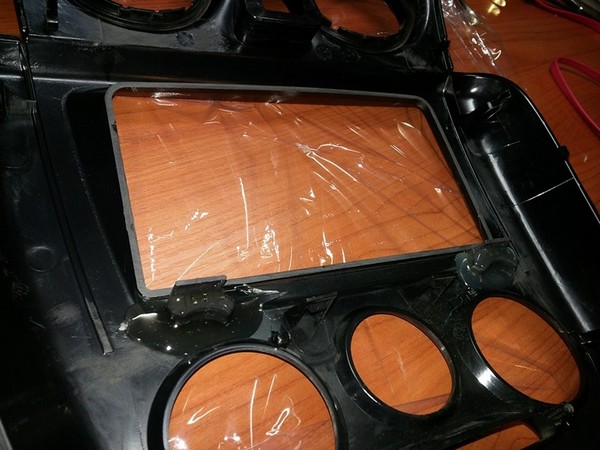

Наклеил на планшет защитную пленку…

С помощью термопистолета сделал крепления для планшета…

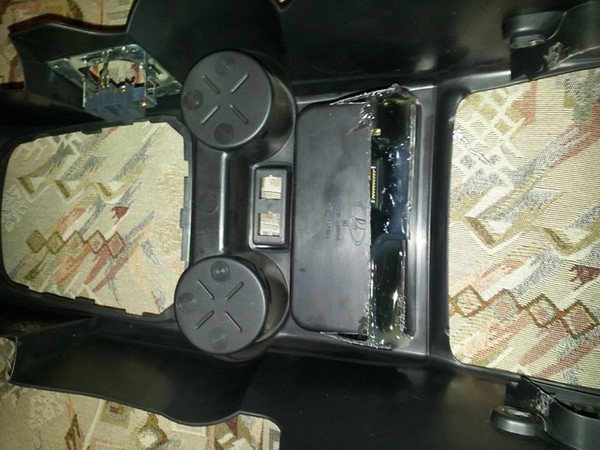

Наклеил на кусок пластика маделин и притянул намертво планшет…

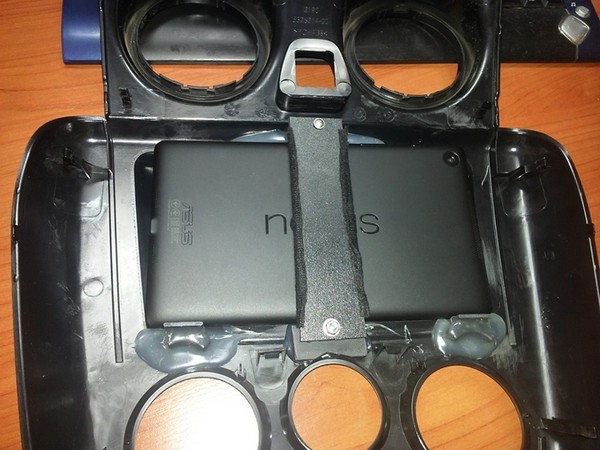

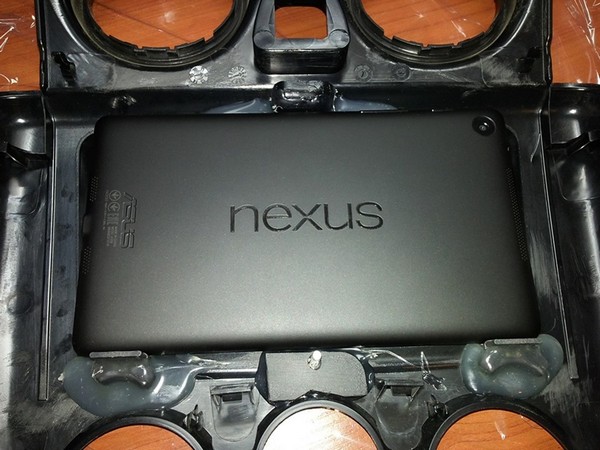

Планшет сидит очень плотно, по периметру нет никаких зазоров…

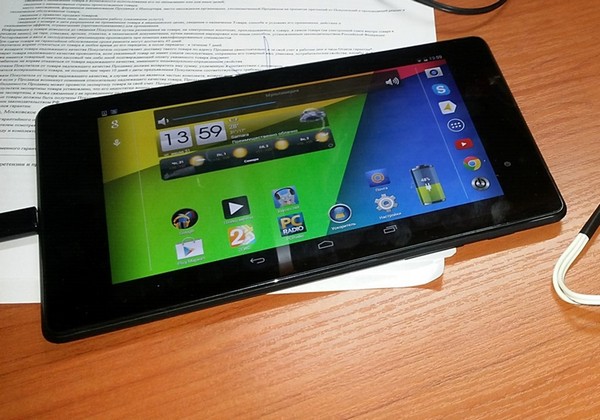

Пробное включение

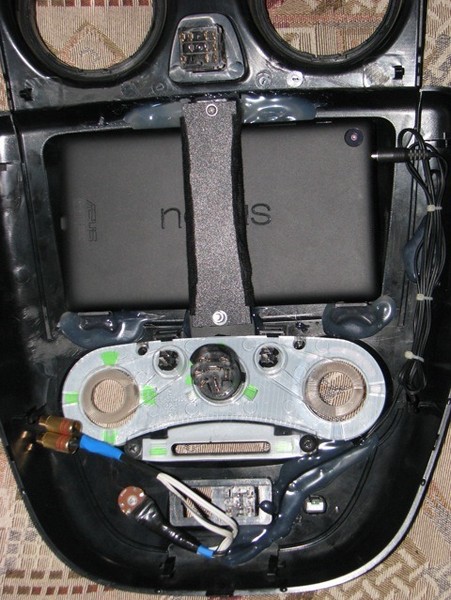

Далее подключил к планшету потенциометр с выходом на усилок…

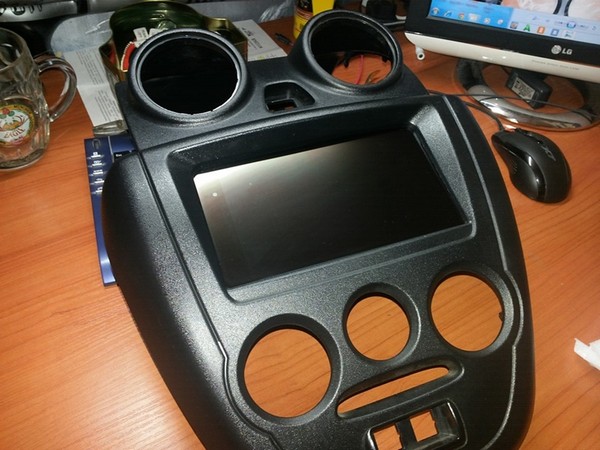

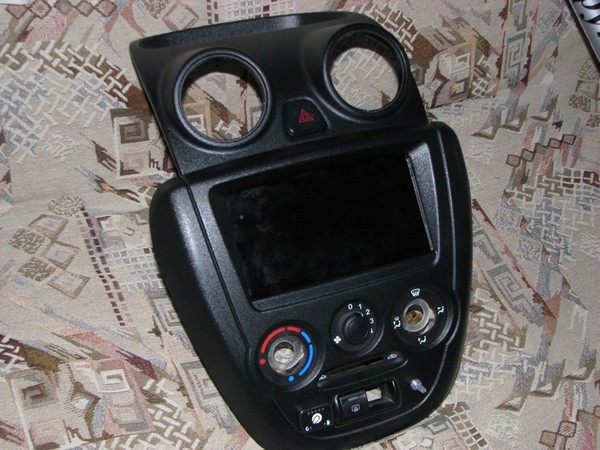

Вид рамки перед инсталлом…

Зарядку для планшета подключил к уже имеющейся розетке на 220В

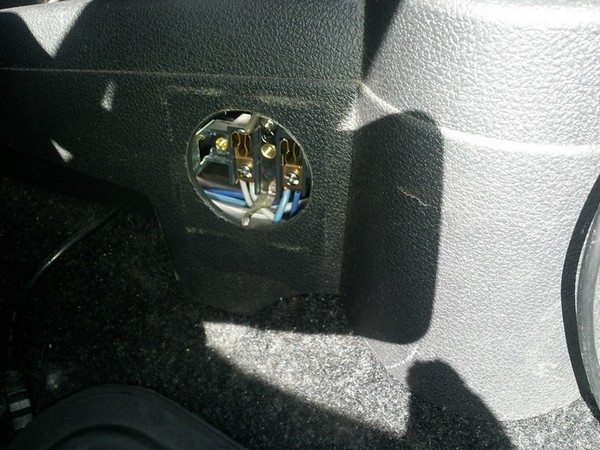

По поводу розетки инфа была в моем бортовом журнале Установка розетки на 220В

Включение зарядки планшета и розетки на 220В осуществляется с одной кнопки

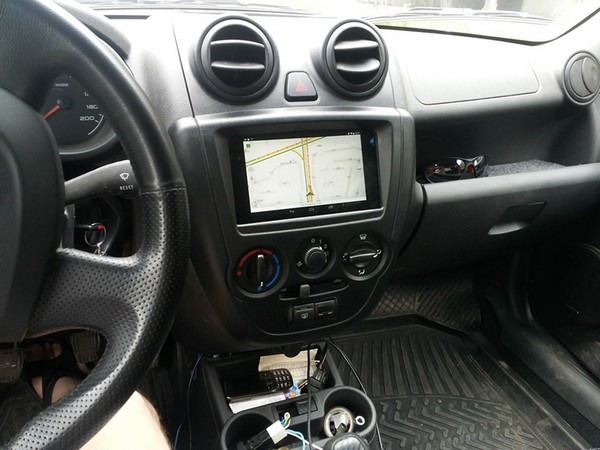

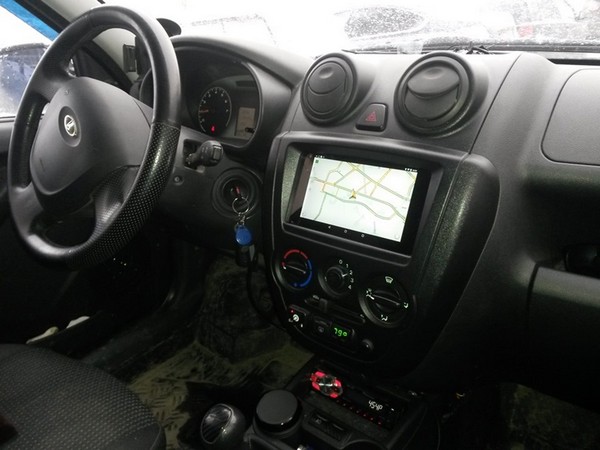

Навигация работает

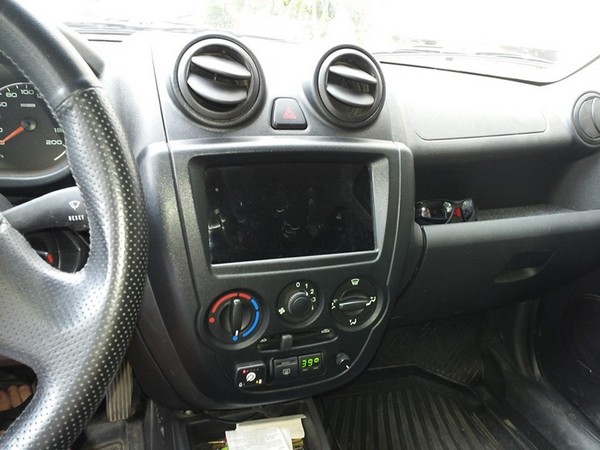

Общий вид при выключенном планшете

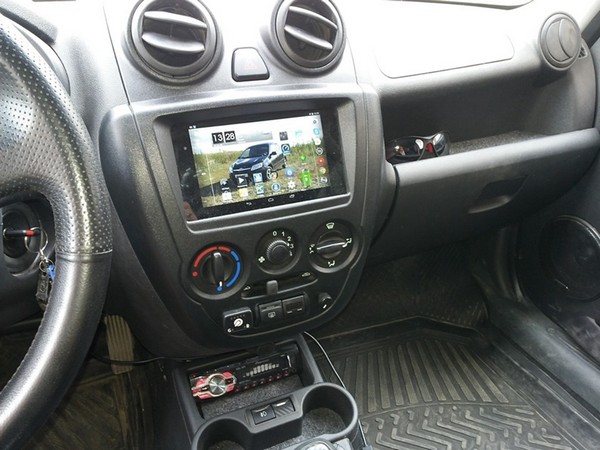

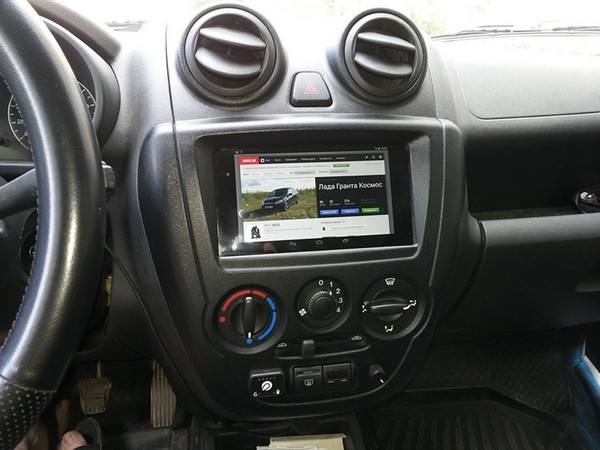

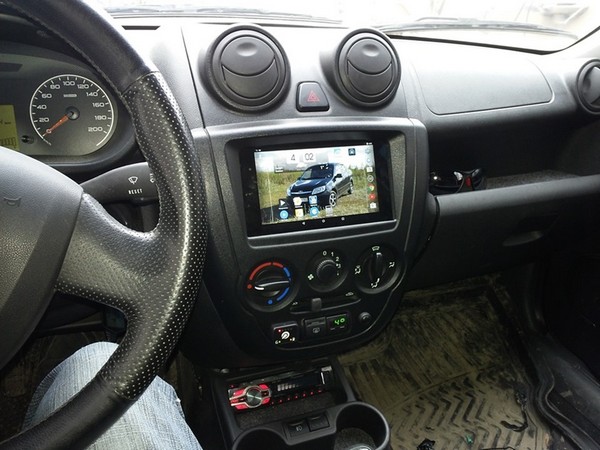

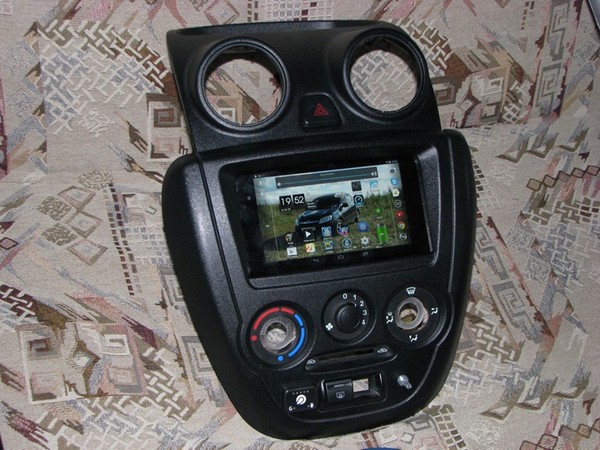

Ну собственно законченный вид!

Дополнительно заказал с Китая кабель OTG , что бы можно было подключать флешку к планшету и заряжать его одновременно.

В результате получаем все виды навигации, просмотр видео в хорошем качестве, выход в интернет и качественное звучание музыки. Возможности планшета я думаю перечислять бессмысленно…

Поездив пару дней с одним планшетом в качестве ГУ, подумал пойти трудным путем и внедрить в систему еще и магнитолу, чтобы уже было все по фенщую

Решил пойти по схеме №1

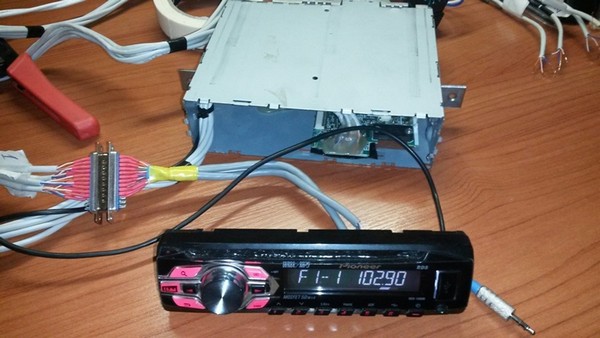

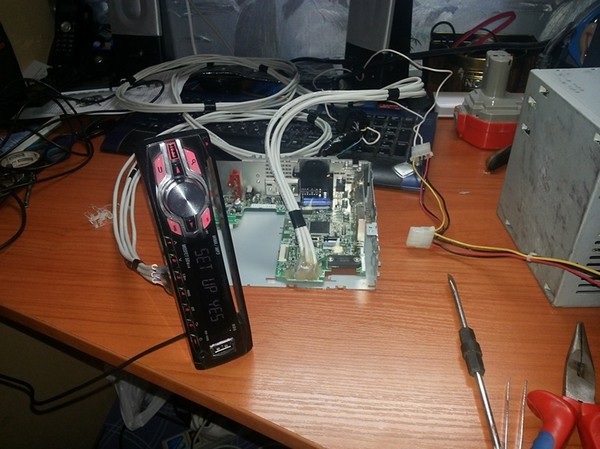

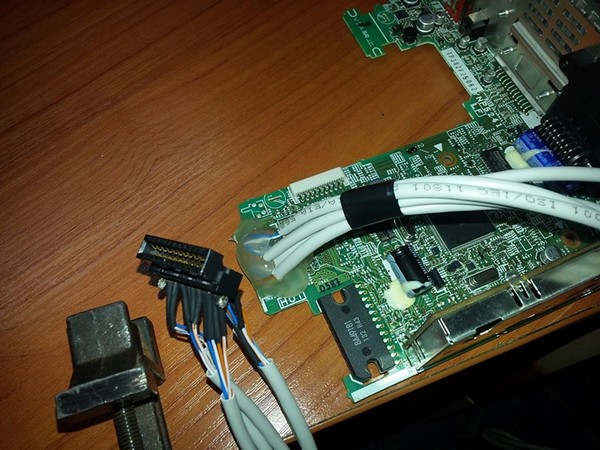

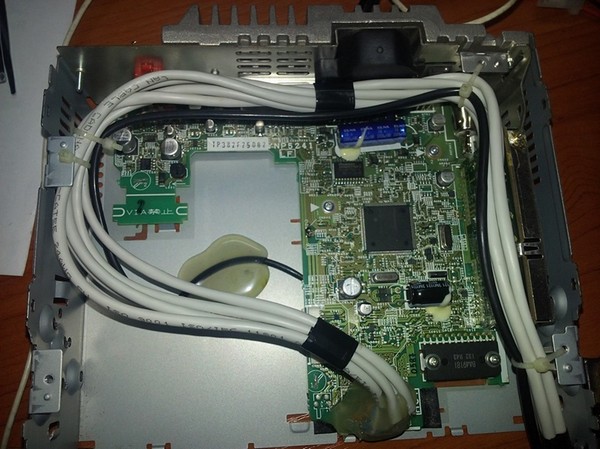

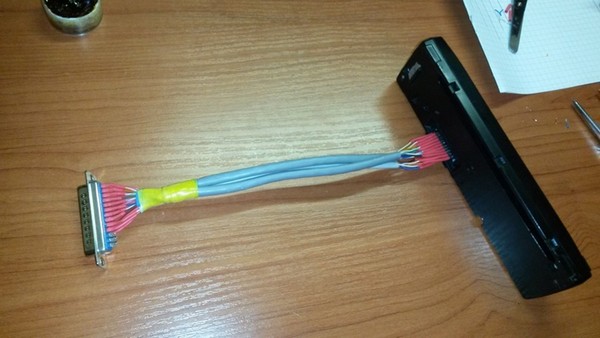

Для начала разобрал магнитолу, выпаял разъем к которому подключается панель и подпаял 3 метра проводов из 20 жил…

пришлось припаять в общей сложности 40 проводков…

Также к плате припаял вход AUX, что бы не тянуть его к панели магнитолы

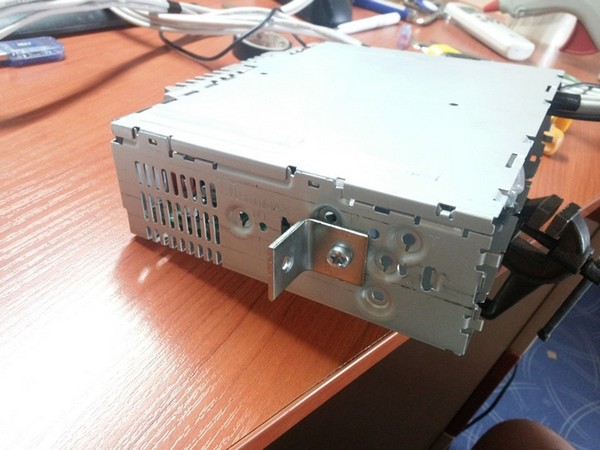

Для крепления магнитолы прикрутил пару уголков…

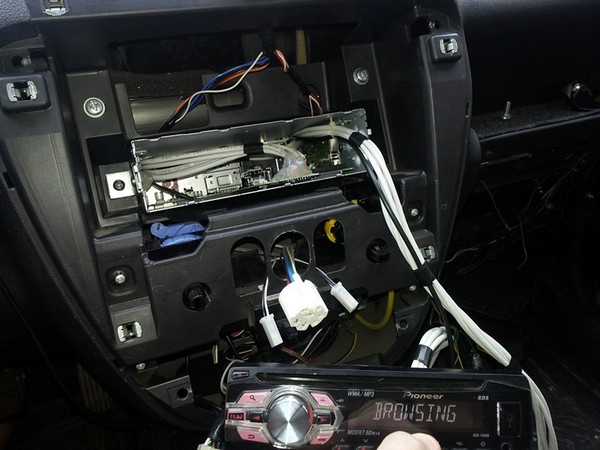

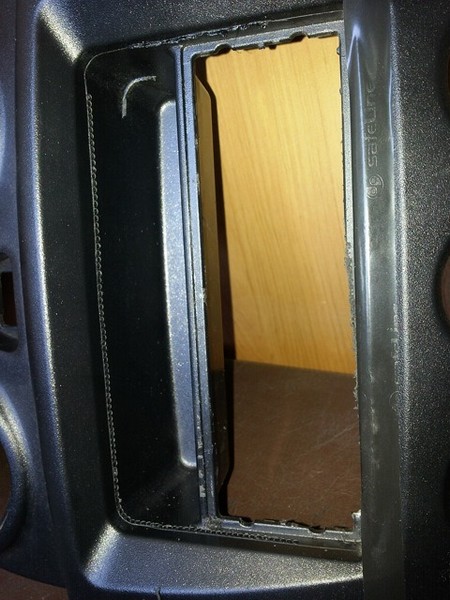

По середине была пластиковая перегородка, вырезал её чтобы утопить глубже магнитолу

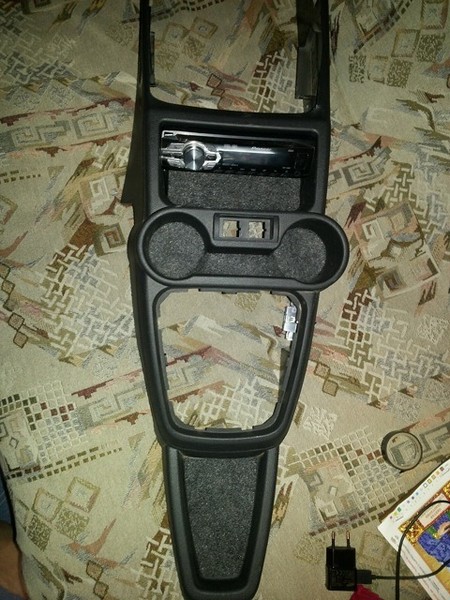

Утопил магнитолу на сколько было возможно и закрепил на штатные места…

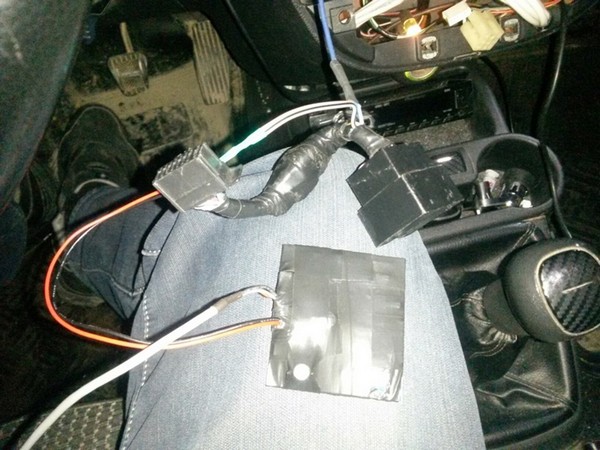

Перенес проводку для панельки вниз и увязал все хомутами…

Далее начал кромсать пластик облицовки тоннеля пола, что бы впихнуть не впихуемое…

Приклеил на термоклей панель намертво

Как тут и была

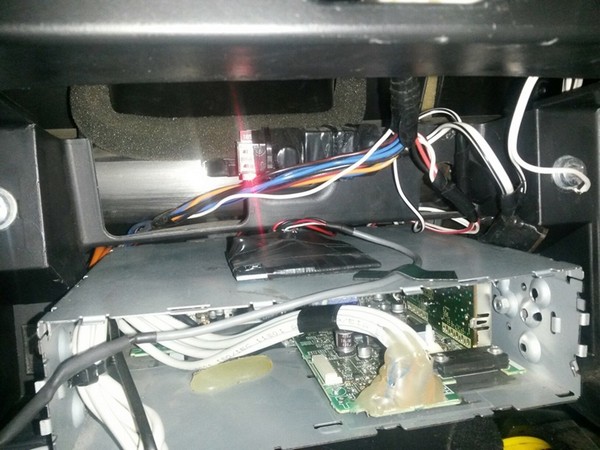

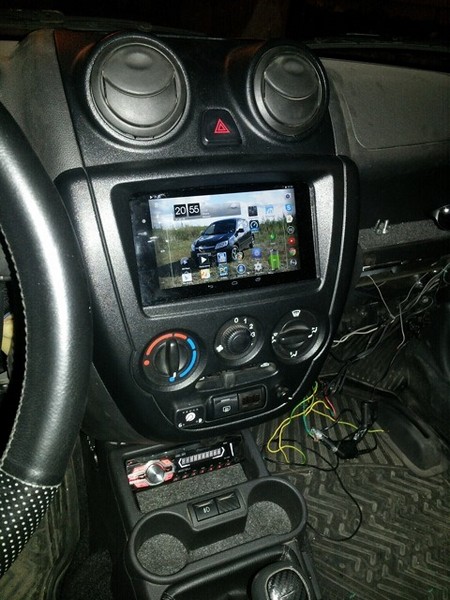

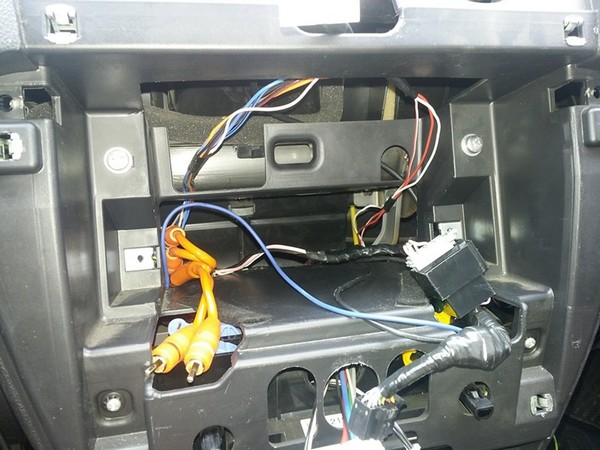

Ну и почти все готово, с права под бардачком бардак из проводов

Законченный вид

В итоге: получаем полный функционал магнитолы и безграничные возможности планшета.

У многих есть вопросы по поводу того как реализовано питание планшета, вывода кнопок включения\выключения и подключения самого планшета к магнитоле.
Сейчас попробую об этом рассказать…
Для начала решил заново перепаять соединение панельки с магнитолой, спустя какое-то время после установки периодически пропадал контакт и магнитола вырубалась.

Был куплен компьютерный LPT разъем, для того чтобы можно было отсоединять панель при монтаже системы в авто

Пробное включение :)

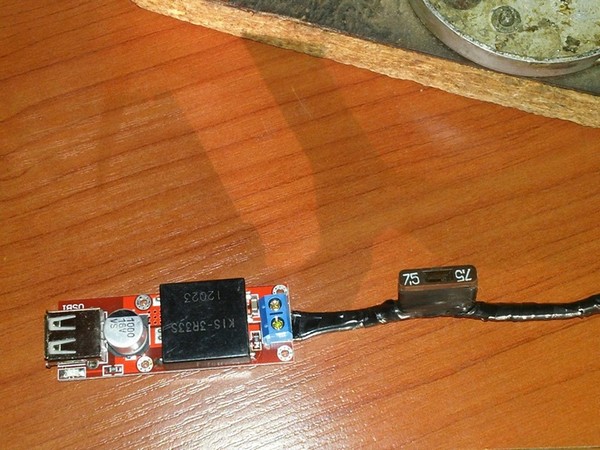

Для того чтобы удалить из планшета батарею, на сайте alliexpress был приобретен преобразователь питания с 12 вольт на 5.

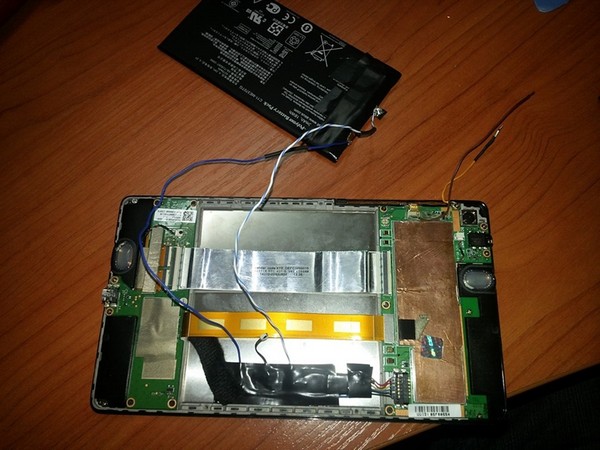

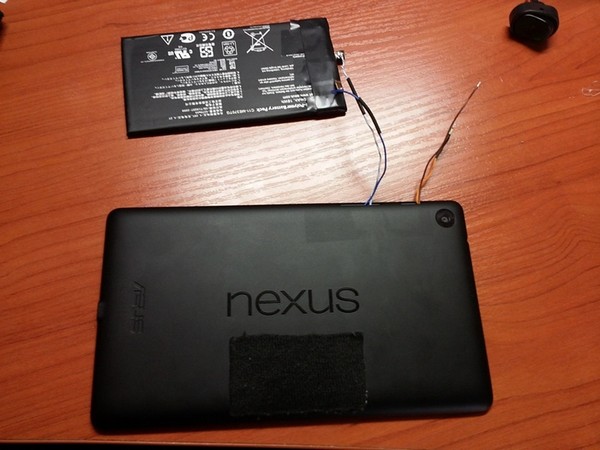

Батарея из планшета удалена, от нее нужно оставить контроллер. Без контроллера тоже будет работать, но не будет отображаться заряд аккумулятора…

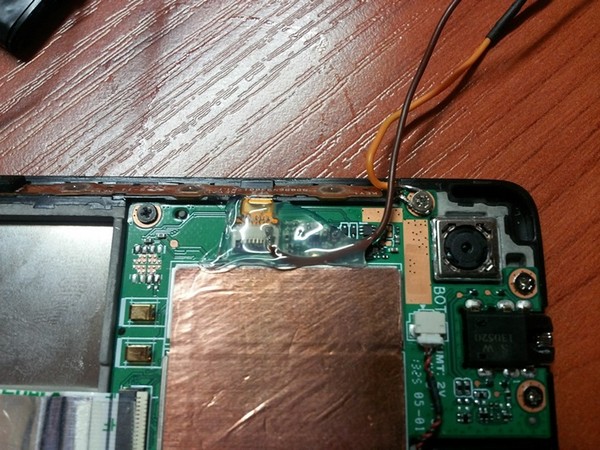

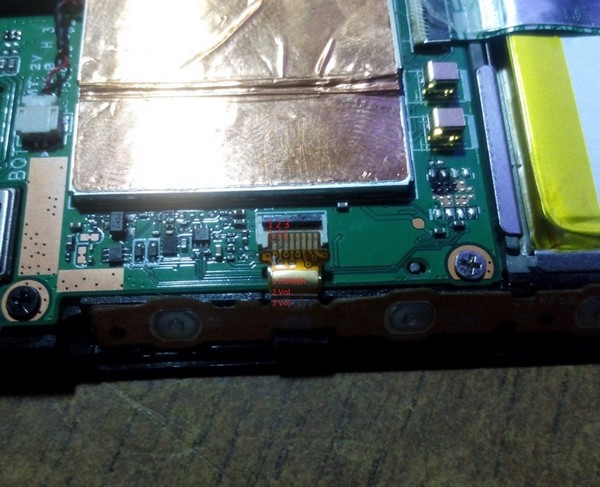

Для того что-бы вывести кнопку вкл\выкл на панель нашел в интернете распиновку разъема. Нужный нам контакт №1, минус берется с корпуса материнской платы…

Подпаял провод к шлейфу и залил термоклеем, чтобы не отвалился (уже было такое)

Собрал планшет, провода выведены через штатные отверстия для кнопок

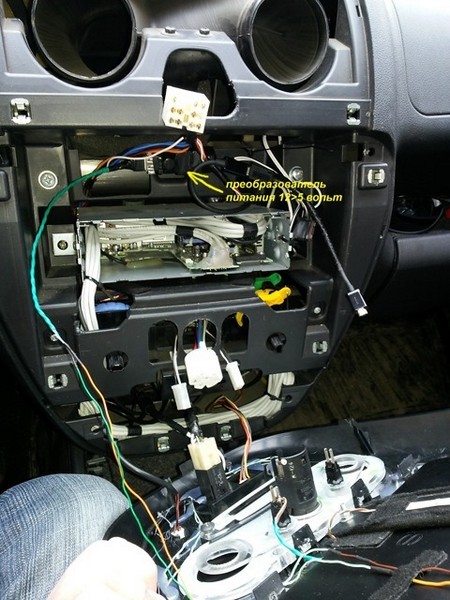

Преобразователь питания установлен

Между преобразователем и планшетом на плюсовой провод нужно подобрать и подпаять сопротивление таким образом, чтобы понизить напряжение с 5 до 4,6 вольт. 5 вольт на планшет подавать нельзя! Я таким образом спалил материнскую плату и пришлось заказывать донора на EBAY.

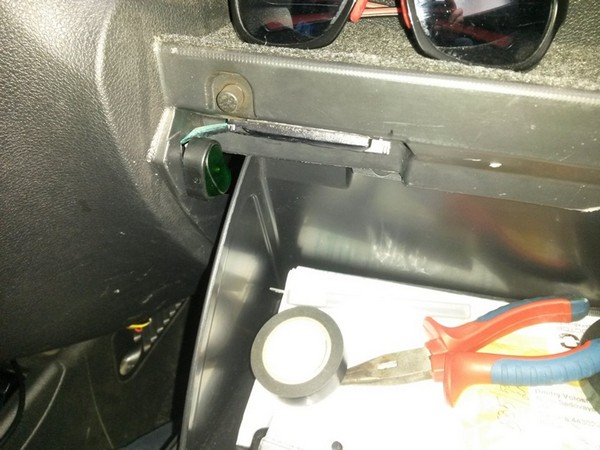

Установил кнопку выключения подачи питания на планшет. Хотя у планшета маленькое потребление, при длительной стоянке на морозе преобразователь поджирает аккумулятор и машину с утра хрен заведешь…

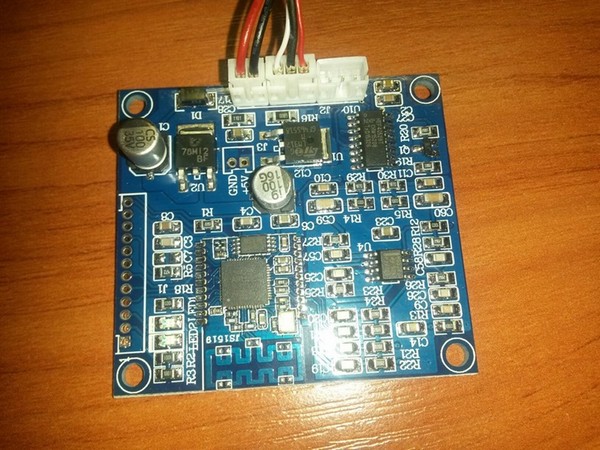

Для передачи звука на магнитолу был куплен на сайте ebay Bluetooth 4.0 аудио приемник 12V/24V авто

На плату подается 12 вольт, со второго разъема провода были подпаяны на AUX на прямую к магнитоле.

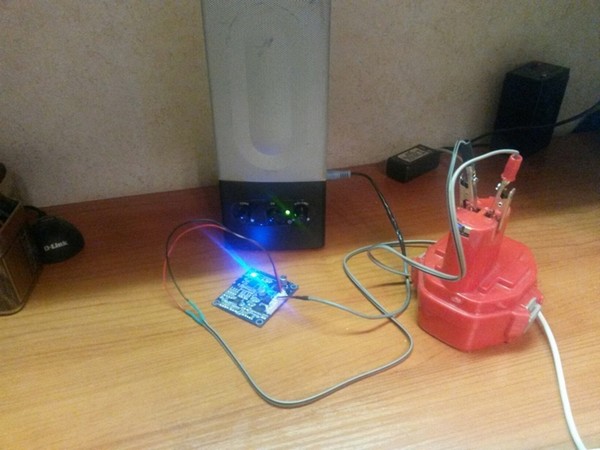

Пробный тест платы, подрубил к ней телефон, все работает и качество звука на высоте

Питание на плату подключил от контакта REM магнитолы, Bluetoch работает при включении магнитолы. Второй провод со звуком идет напрямую к плате магнитолы…

Плата на своем законном месте. Помимо планшета, теперь музыку в машине можно слушать и со смартфона

Законченный вид. Справа от БК Штат кнопка вкл\откл планшета.

В конечном итоге получилось следующее:
1. Питание планшета реализовано от бортовой сети авто
2. Выведена кнопка вкл\выкл планшета на панель
3. Звук на магнитолу передается через Bluetoch
4. Интернет 4G передается через Wi-Fi со смартфона, что позволяет смотреть видео на youtube в максимальном качестве.
