Установка авто звука Ford Focus 3
Задача: установить звук и новые подиумы под ВЧ/СР-динамики в Ford Focus 3.
Ход работ по установке звука и новых подиумов под ВЧ+СР в Ford Focus 3
Конечно, перед тем как установить автозвук, самое правильное и нужное сделать шумо-вибро изоляцию.
В принципе, в процессе замены автозвука в Ford Focus 3
нет ничего сложного. Когда я шумил пол, то перед тем как положить обшивку пола, я проложил все акустические провода, линейные провода и силовой кабель питания 2 Ga.
в процессе
готовый вид
Большие проблемы у меня были только с дверными фишками. Ювелирная точность при сверлении отверстий для акустических проводов. Чуть смажешь и придется перепиновывать. Все прошло не совсем удачно. Сломал я одно крепление этой фишки в задней левой двери, в не удачный момент у меня сверло слетело, как будто бес в него вселился, закрепил с помощью вибры. На фото те самые фишки.
дверные фишки

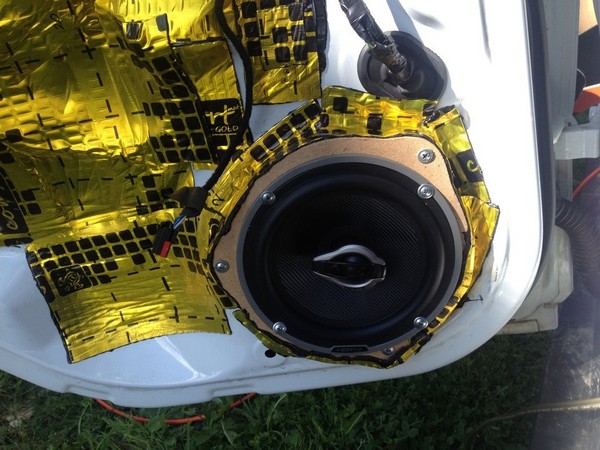

Далее, как провода были проложены, я начал с дверей. Саморезами закреплял проставочные кольца с внутреннему металу двери, после чего проклеивал виброй и подключал к проводам колонки.
Фронт
Фронт
Тыл
Тыл
Фронтальные кроссоверы были спрятаны в торпеду гениальным инженерным решением , а точнее примотаны изолентой к железному усилителю (или к телевизову, в общем не знаю как правильно называется). Да, вроде бы колхозно, но другого способа я в на тот момент не нашел, ничего не качается не болтается и не бьёт раздражая на кочках. Я думаю, что так и оставлю на совсем, если конечно не созрею с финансовой точки зрения на поканалку.
Кроссоверы
То самое гениальное инженерное решение
Силовой провод был выведен из салона в моторное отделение к аккумулятору через отверстие предназначенное для педали сцепления. Могу заверить со сто процентной вероятностью о том, что силовой кабель не перетрется! Во первых, сам кабель защищен в плотную 'резиновую оплетку', во вторых защищен в змеиную кожу, ну и в третьих закреплен хомутами. Именно таким способом (только для АКПП) можно сэкономить полтора метра силового ДОРОГО кабеля. Колба и клемма аккумулятора так же были подключены.
колба+клемма
колба+клемма
Финальный вид багажного отделения с изготовленным мной коробом под сабвуфер .
Часть 2. Новые подиумы для вч+ср
Был у меня опыт в создании подиумов в фокус, Изготовил подиумы для 3-х полосного фронта . Получилось хорошо, но! Во первых только под акустику Ivolga 6.3, а во вторых к сожалению я не довернул их, как это необходимо по как бы правилам автозвука (фото будет чуть ниже). Тогда, чтобы больше не переводить материал, я начал искать еще раз контору, которая мне изготовит подиумы. Заказал. Выставили кольца и уже через определенное время я подъехал за готовым результатом. Через пару дней мне прислали в вацап фотки почти готовых подиумов
В процессе
К сожалению моим материалом, которым я обтягивал потолок и стойки, обшить сами 'уши' невозможно, материал тянется в одну сторону и вообще не поддается шитью, поэтому мне предложили сделать 50х50, низ будет гармонировать с торпедой, а вверх с потолком. Честно признаюсь я раньше такого не видел, но когда увидел, то реально обалдел! Очень круто получилось.
Фото готовых подиумов
Теперь, как я писал выше, представляю Вашему вниманию правильное (зелёные линии) и не правильное (красные линии) направление. Так же можно посмотреть фото до и после.
До и после
Конечно, покажу отдельно каждый подиум и общий вид, как смотрится в машине. Пищалки просто плотно вставляются.
Подиумы ВЧ+СР
Обратите внимание, что весь китайский хром-колхоз был снят!
как теперь у меня в Ford Focus 3
Результат: работы по установке автозвука и подиумов ВЧ+СР для Ford Focus 3 выполнены.
