Бензонасос уаз патриот и система перекачки между баками



0:7

Бензонасос уаз патриот, струйный насос перекачки и регулятор давления составляют сейчас единое целое — это называется "топливный модуль".
Струйный насос встроен в крышку, его вместе с регулятором давления можно при необходимости отсоединять от корпуса бензонасоса.

0:501

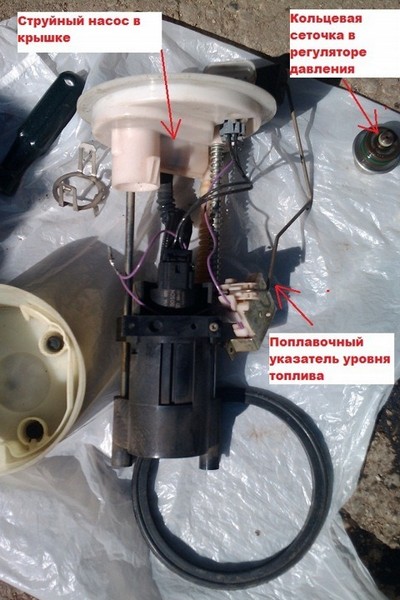

Топливный модуль с бензонасосом УАЗ Патриот 2008 г.в. (двигатель ЗМЗ-409 "Евро-3") в разобранном состоянии:

0:689

0:695

Топливный модуль

0:730

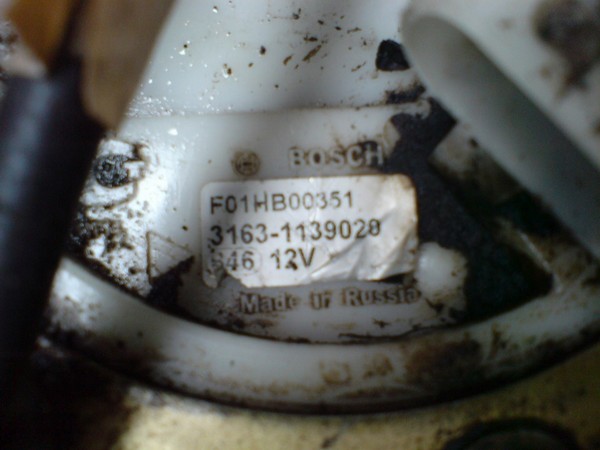

Маркировка топливного модуля:

0:789

маркировка бензонасоса уаз патриот

1:1296

Маркировка топливного модуля

1:1354

Струйный насос:

1:1386

бензонасос уаз патриот

2:1893

Струйный бензонасос топливного модуля УАЗ Патриот

2:1990

Регулятор давления топлива уаз патриот:

2:2067



регулятор давления топлива уаз патриот

3:506

Регулятор давления топливного модуля

3:579

Пластиковая сеточка, через которую производится забор топлива:

3:699

clip_image007

4:1204

Сеточка топливного модуля

4:1256

Загрязнённая пластиковая сеточка или забитая грязью кольцевая сеточка регулятора давления — две основные причины отсутствия перекачки, перелива топлива через адсорбер или "дёргания" при резком разгоне.

4:1635

Следующие причины таких неисправностей:
— замятые баки,
— неправильно установленный струйный насос (на машинах "Евро-2"),
— перепутанные шланги перекачки и пароотводные (в сервисах соединяют неправильно),
— пережатые или забитые мусором шланги пароотвода и перекачки.

4:2135



Вид сверху на крышку топливного модуля "Евро-3":

4:90

clip_image008

5:595

Вид сверху на крышку топливного модуля

5:670

Крышка правого бака должна быть герметичная, глухая и плотно закрытая потому, что перекачка работает постоянно при работающем бензонасосе, и при полном правом баке возможен перелив через неплотно прикрытую крышку правой горловины (у меня так было, когда заменил заводские крышки на кооперативные с ключом — их пришлось сразу же выкинуть и вернуть обратно заводские).

5:1348

P.S.
Основные причины проблем с перекачкой между баками:
— забитые грязью сеточка топливного модуля или фильтр тонкой очистки топлива,
— засорённые топливопроводы, регулятор расхода, струйный насос или дыхательные шланги,
— попадание воздуха в шланги или штуцеры баков,
— негерметичность правого бака или его крышки (в этом случае возможен перелив топлива через горловину правого бака),
— использование бензонасоса с недостаточными производительностью и давлением (либо от других автомобилей, либо изношенного, потерявшего ресурс и не выдающего необходимые характеристики).

5:2419



Для лучшего результата в качестве замены для автомобилей УАЗ Патриот с двигателем ЗМЗ-409 "Евро-3" и топливным модулем БОШ рекомендуется использовать электробензонасосы БОШ с маркировкой 0 580 454 001.

5:361

Такие бензонасосы почти вдвое производительнее, чем более распространённые и часто предлагаемые в качестве замены электробензонасосы БОШ с маркировкой 0 580 453 453:

5:662

clip_image009

6:1167

Данные из каталога БОШ:

6:1213

P.S.
В некоторых УАЗовских магазинах иногда в качестве замены штатным бензонасосам БОШ предлагают якобы аналогичные бензонасосы производства фирмы SIEMENS:

6:1498

Внешний вид упаковки и бензонасоса:
clip_image010

7:2070



Маркировка:
clip_image011

8:527

Обращаю внимание — такие бензонасосы SIEMENS НЕ ПОДХОДЯТ на УАЗ Патриот с двигателем ЗМЗ-409 Евро-3 и топливным модулем БОШ, т.к. имеют другое крепление бензонасоса в топливном модуле и иной штекер.

8:882

P.P.S.
Появился отечественный бензонасос с подходящей для Патриота производительностью 110 л/час:
СОАТЭ 62.1139

8:1080


clip_image012

9:1588

Система перекачки между баками УАЗ Патриот (просто сведения — для общего развития).

9:1745

Немного теории (для бензиновых машин):
При заведённом двигателе и работающем бензонасосе перекачка из левого бака в правый на Патриотах осуществляется постоянно и автоматически с помощью струйного насоса эжекторного типа.
Никаких электрических или движущихся деталей в этом насосе нет — он сделан в виде двух трубочек, одна из которых (в виде сопла) вставлена в другую.

9:2431



Механизм перекачки работает просто:

9:69

При заведённом двигателе бензонасос работает постоянно, нагнетая топливо в топливопровод между правым баком и топливной рампой двигателя.
Топливо забирается только из правого бака (в левом нет бензонасоса — там установлен только датчик уровня топлива).

9:541

В топливопроводе между правым баком и двигателем (после фильтра тонкой очистки, расположенного на раме у правого бака) есть тройник, через который излишек топлива, не попавший в рампу, под давлением возвращается обратно в правый бак, с большой скоростью проходя через внутреннюю трубочку (сопло струйного насоса).

9:1118

Проходящая с высокой скоростью жидкость вызывает резкое падение давления во второй трубочке (вокруг сопла), и топливо из левого бака за счёт вакуума самостоятельно начинает переливаться в правый бак.
Система работает до тех пор, пока в левом баке есть топливо или пока правый бак не заполнится полностью.

9:1680

После полного опустошения левого бака, струйный насос начинает работать как простой штуцер слива топлива — через него в правый бак сливается "лишнее" топливо из "обратки" от двигателя.

9:2021



Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2):

9:106

clip_image001

10:611

Схема топливной системы для Патриота 2006…2007 г.в. (Евро-2)

10:715

Расположение основных узлов системы впрыска топлива: 1 – ресивер; 2, 25 – трубопровод подачи топлива; 3 – топливная рампа; 4 – трубопровод слива топлива от регулятора давления; 5 – регулятор давления; 6 – трубопровод от топливного насоса к фильтру тонкой очистки топлива; 7 – топливный насос; 8 – трубопровод от струйного насоса к топливному насосу; 9 – пробка топливного бака; 10 – наливная труба топливного бака; 11, 17, 19, 27, 30, 31 – пароотводящие шланги; 12 – правый топливный бак; 13 – соединительный шланг; 14 – соединительная трубка; 15 – левый топливный бак; 16 – сливная пробка; 18 – сепаратор; 20 – трубопровод от левого бака к струйному насосу; 21 – струйный насос; 22 – хомут крепления фильтра тонкой очистки топлива; 23 – фильтр тонкой очистки топлива; 24 – трубопровод слива топлива к струйному насосу; 26 – пароотводящий трубопровод; 28 – адсорбер; 29 – клапан топливного бака.

10:2303



Схема топливоподачи на бензиновых Патриотах "Евро-3" 2008…2011 г.в. (и, может быть, 2012…2013 г.в.) такая:

10:179

clip_image002

11:684

Схема топливной системы на бензиновых Патриотах

11:777
