Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!

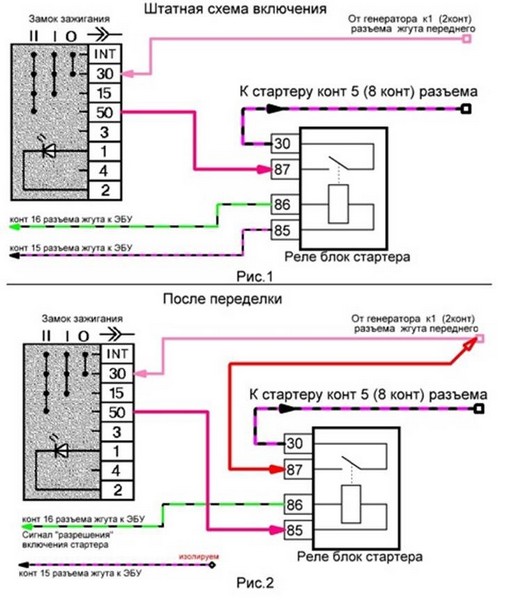

На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. "85" и изолирован;
2. Силовой провод от замка зажигания подключен к выв . "85" реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

0:3376



Ниже приведен фрагмент схемы.

0:57

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

1:562

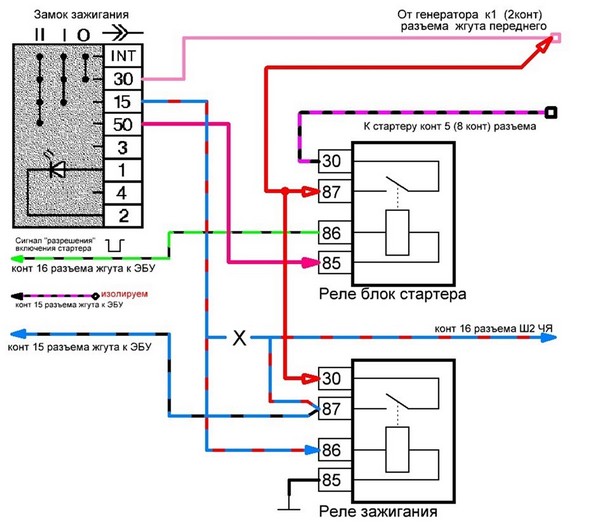

Ну и итоговый вариант. Реле стартера и дополнительное реле "разгрузки" контактов замка зажигания

1:745

2:1250

Окончательная схема с разгрузкой контактов замка по цепи зажигания

2:1378

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить "ЭДС самоиндукции" — основную причину обгорания контактов.
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения приведена.

2:2826



3:504

4:1009

Диоды
