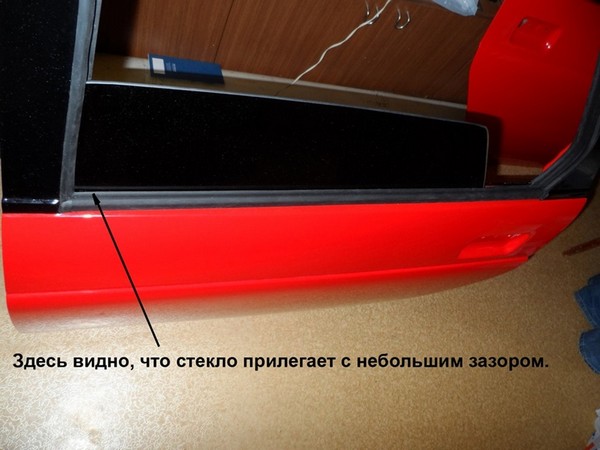

Задние двери ВАЗ 2110, 2111, 2112

Содержание статьи:

0:37
  1. Сборка задних дверей ВАЗ 2110
  2. Устранение перекоса стекла задней левой двери ВАЗ 2110

1. Сборка задних дверей ВАЗ 2110

Попробовал собрать задние двери. Делать нужно все целиком начиная со вклейки направляющих на новые стекла и заканчивая установкой новых бархоток.
Этой записи здесь скорее всего сейчас не было, если все сразу получилось, как должно бы быть. И так, обо всем — по порядку)

0:756

1. Сначала конечно же процедура подготовки деталей.
Пришлось не много искупать внутренние замки в уайтспирите чтоб удалить старую смазку, смешанную с дорожной пылью.

0:1064

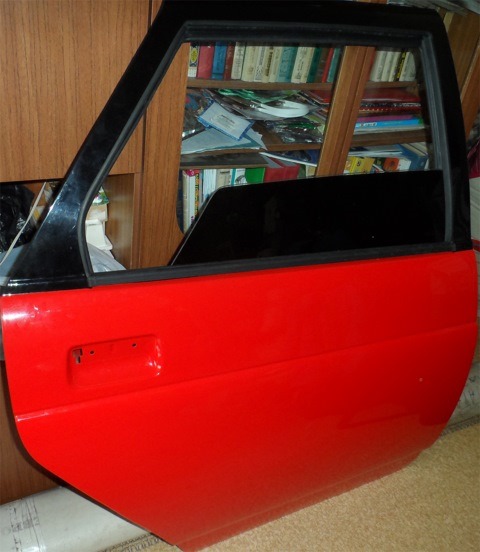

Задние двери ВАЗ 2110, 2111, 2112: сборка

1:1569

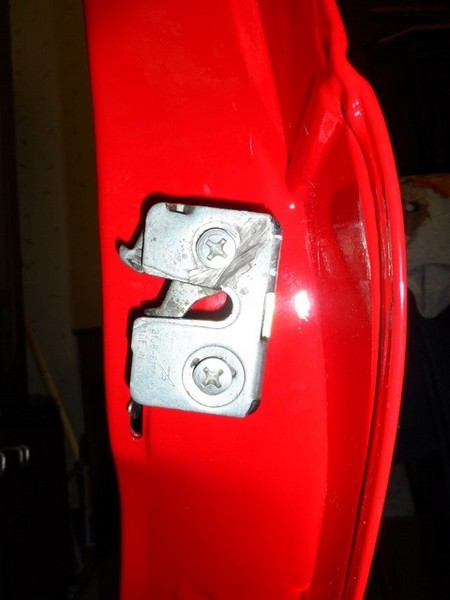

Замки

1:1583

Дверные замки раскрывать не стал т.к похоже они не разборные. Все хорошенько продул сжатым воздухом.
Потом кистью с большим ворсом нанес смазку (Циатим-203)

1:1869

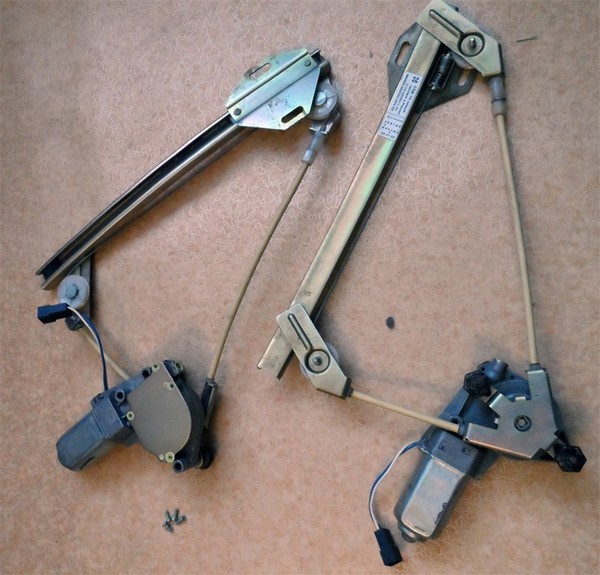

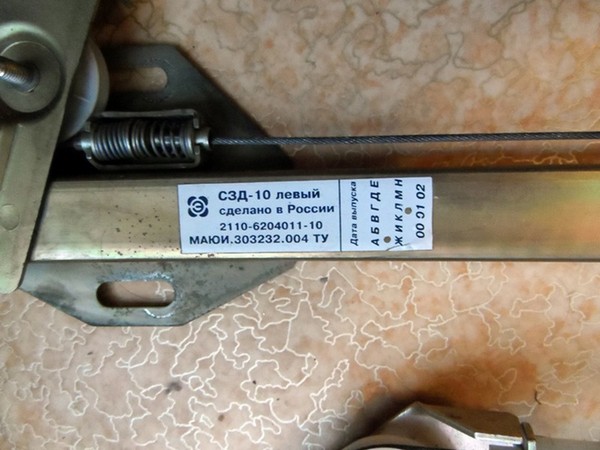

2. ЭСП правый\левый производство «Электромашиностроительный завод «ЛЕПСЕ» Mede in Kirov.
Стеклоподъемники 2001 года выпуска, привод полностью в металлическом корпусе.

1:2167



2:504

Ссылка на список продукции и другие ЭСП (Калина, приора и т.д) www.lepse.com/products/19/
У меня модификация ЭПС-4.

2:691

3:1196

4:1701

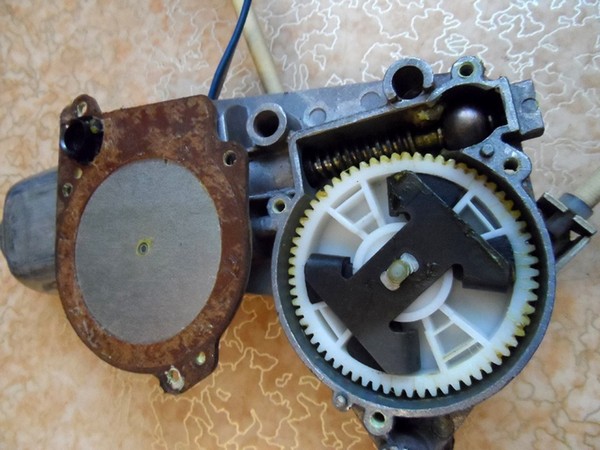

Механизм:

4:1722

5:2227



Шестеренку посмотрел, видимого износа за 12 лет никакого нет. Значит, можно добавить немного смазки и жить спокойно.
Редукторы закручены на мертво, снять не смог. Все болтики посажены с какой-то герметизирующей эластичной краской.

5:423

3. Когда все готово можно броситься собирать) Инструкций что и как крутить в интернете много, да и собственно особенного не чего нет.

5:667

- Опускаем в дверь стекло, разворачиваем поднимаем вверх. Все оно на своем месте.

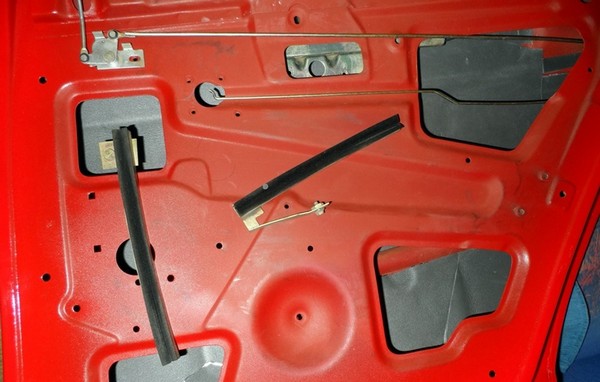

- Пространство в двери свободно, можно вешать навесное: замок внутренний с тягами, замок внешний. Проверяем, дергаем. Работает значит отл.

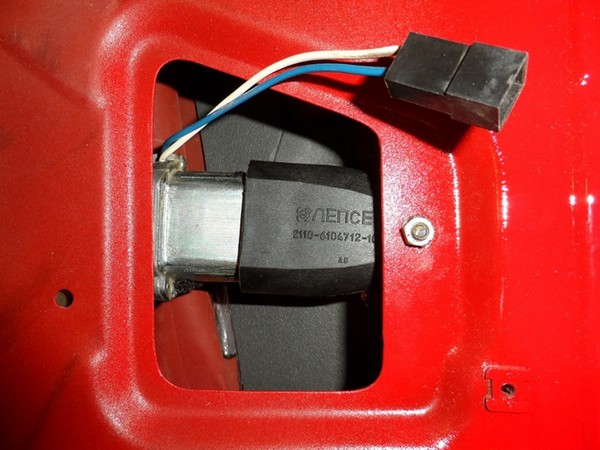

- Устанавливаем подъемник (через технологическое отверстие), регулируем положение. Прикручиваем направляющую к планке стекла. Добиваемся
плавности и равномерности хода. ЭСП запитывал от 12v блока питания. Настройка занимает немного больше времени т.к. усилие при подъеме проверить сложнее чем в варианте ручного подъемника.

5:1665

6:2170



правая левая направляющие опускного стекла

6:83

7:588

8:1093

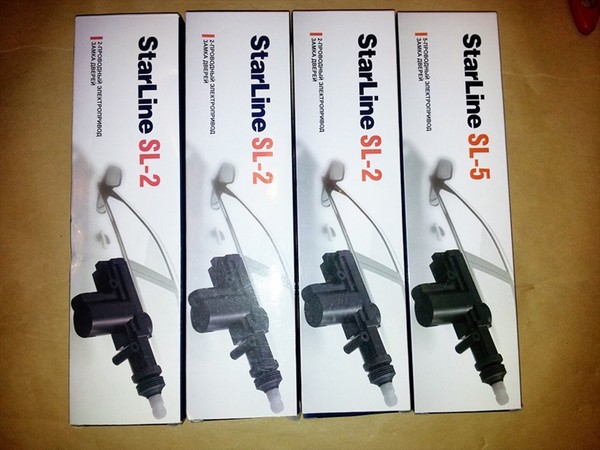

Штатные приводы замков заменены на старлайны

8:1180

clip_image009

9:1685

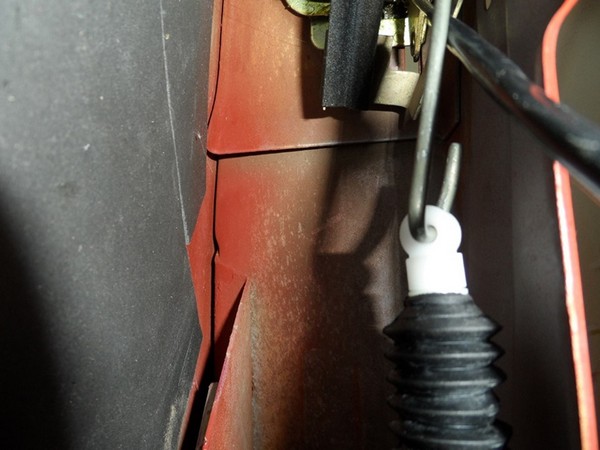

Тягу замка пришлось укорачивать примерно на 1см, т.к корпус нового привода немного длиннее.

9:1855

10:2360



В ходе проверки открытия закрытия выяснилось что этот замок чуток подклинивает.

10:150

Придется его потом заменить, на нем был сорван один болт. Пришлось привариваться к нему, в итоге натекло на корпус… потом болгарка… в общем, ушатался. Внутри от температуры что-то повело и теперь туговато отщелкивается.

10:555

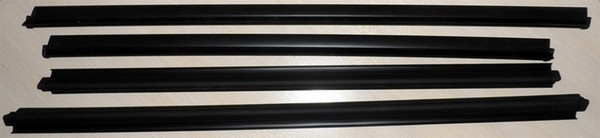

4. Ставим на место наружные бархотки. Чтобы все было по грамотно, они от пПриоры. Внутренние будут новые, родные десяточные.

10:782

11:1287

12:1792

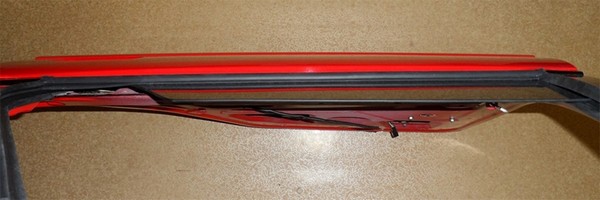

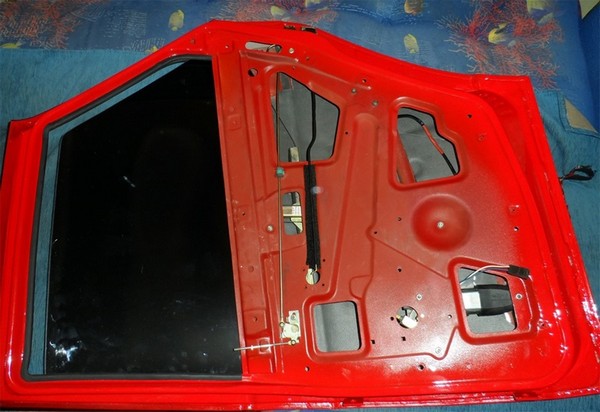

Все готово. Где нужно - проклеил битопластом и маделином, чтобы не чего не брякало и не гремело в дороге.

12:1984

13:2489



Итак один день потратил на правую дверь, левую делал на уже следующий.
В начале все проходило в штатном режиме абсолютно ни чего нового, пока не дошел до установки направляющих…
Тут всплыл косяк стекло почему то сильно закашивает с одного бока((( Крутил вертел все перепробовал все ровно по хорошему не ездит.

13:568

Вообщем если убрать короткую направляющую все отл, зазоры справа с лева одинаковые, стекло поднимается ровно.

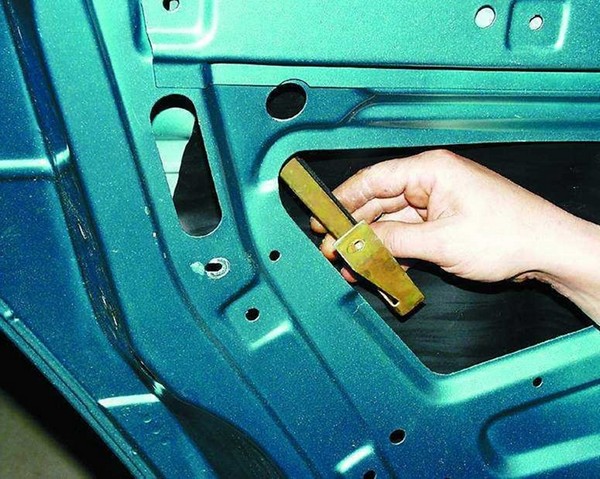

Вот эту:

13:789

14:1294

Мои фотки:

14:1316

15:1821

16:2326

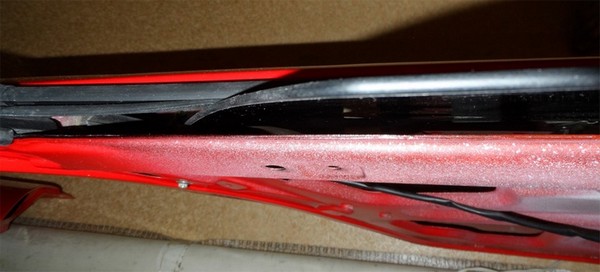

Так сильно зажимает бархотку

16:56

17:561

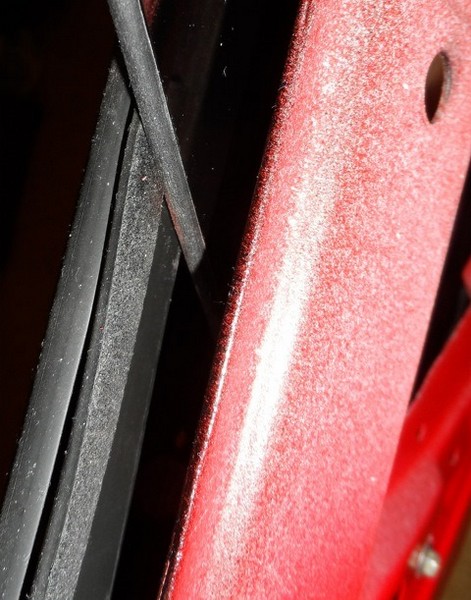

На уплотнителе уже видно потертость, цветной след на стекле — это грунт. За него задевало до установки бархотки.

17:770

18:1275

если убрать бархотку достанет до металла

18:1354

Я уже склоняюсь к тому, что, может, стекло кривое продали, хотя, оно оригинал бор.

18:1503

2. Устранение перекоса стекла задней левой двери ВАЗ 2110

Вчера описывал болячку, которая возникла в процессе сборки. Маялся с этой проблемой несколько дней. А сегодня с утра решил еще пошаманить и все получилось. Правда до сих пор не знаю, в чем дело. Может, и правда, стекло не ровное продали.

18:2039

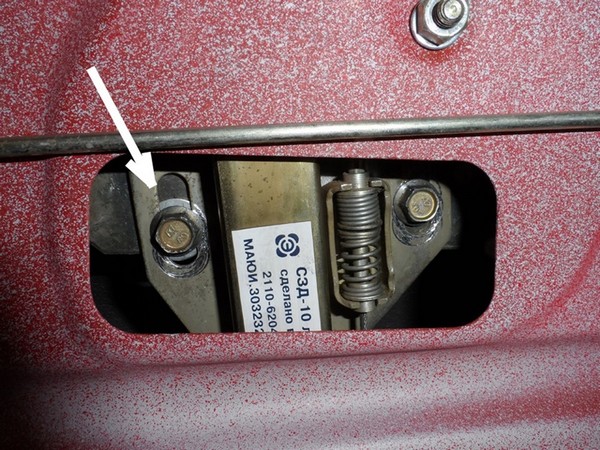

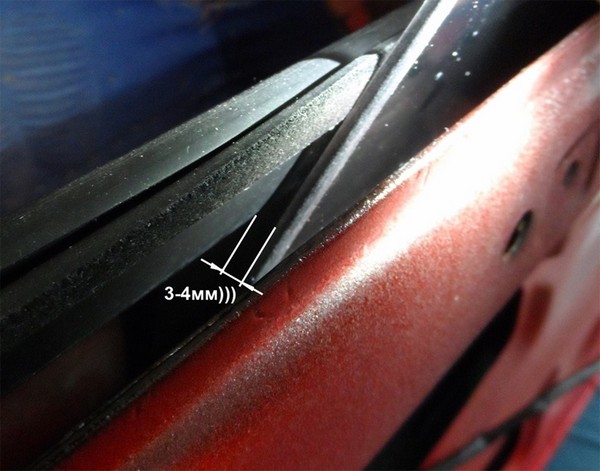

Исправилось все с помощью одной шайбы (толщина 1мм), подложил её между планкой крепления стекла и посадочным к эсп. В итоге стекло встало на место зазор с никакого увеличился миллиметров до 3-4)

18:352

Вот фотки этого дела:

18:394

Устранение перекоса стекла задней левой двери ВАЗ 2110

19:899

Шайбочка

19:919

clip_image002[4]

20:1424

Вот это норм!

20:1451

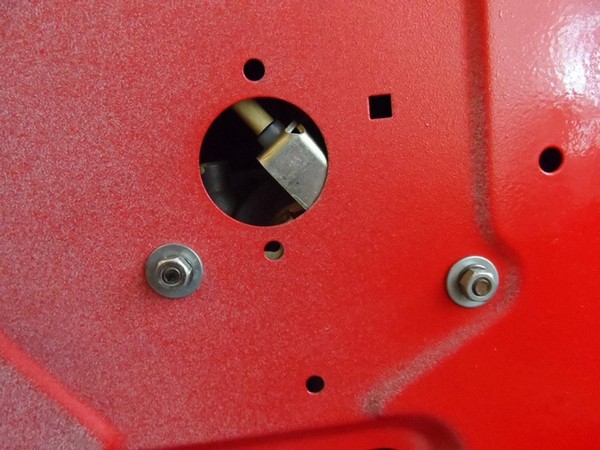

Ну и за одно перекрутил крепеж, добавил плоские шайбы их не было стояли стопорные с зубчиками.

20:1626

21:2131



Как-то так. Радует, что все уплотнители встали на место, бархотка сошлась с уплотнительной резинкой стекла.

21:198

22:703

Такие вот они получились

22:752
