Замена опор задних стоек Toyota Camry ACV40

Около года назад менял все стойки по кругу и сайлентблоки в общем практически всю подвеску кроме задних опор стоек, разобрав они мне показали вполне годными к эксплуатации и действительно, когда все собрал подвеска работала супер как с конвейера, с 06.2011 по 11.2012 и вот наступили первые холода как у меня сзади что-то стало бубнить — глухой звук бьющейся резины о метал — долго не думая я сразу понял, что это задние опоры стоек!

0:777

Замена опор задних стоек Toyota Camry ACV40

1:1282

Задача: заменить задние опоры стоек на Toyota Camry ACV40

1:1379

Для замены были приобретены:
1. 48750-32150 Опора амортизатора заднего правого 1463 руб.
2. 48760-32150 Опора амортизатора заднего левого 1466 руб.
Итого: 2929 руб.

1:1650

Ход работ по замене задних опор стоек на Toyota Camry ACV40

Что мне потребуется:
1. Сами опоры 2 штуки

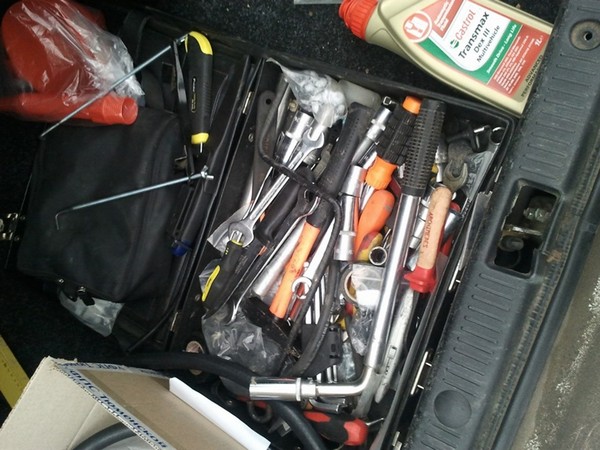

2. Набор инструментов

1:1864

Замена опор задних стоек Toyota Camry ACV40

2:2369



3. Керосин

2:20

Замена опор задних стоек Toyota Camry ACV40

3:525

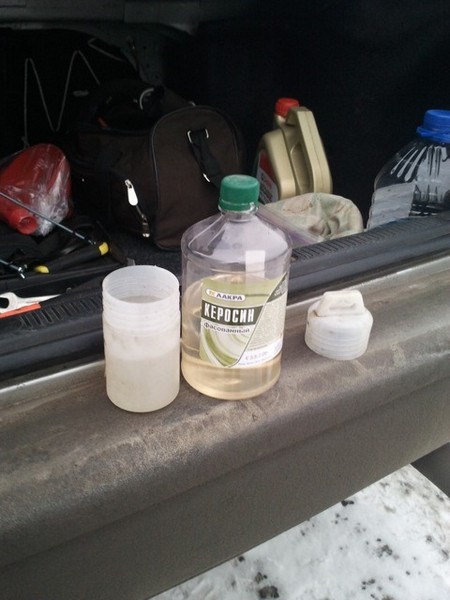

Керосин для очистки болтов и гаек

3:590

Все отвинченные болты и гайки я складывал в емкость с керосином — пока вожусь они откиснут — в будущем чистая резьба не вызовет проблем при откручивании…
4. Домкрат и подставка

3:919

Замена опор задних стоек Toyota Camry ACV40

4:1424

Процесс замены:

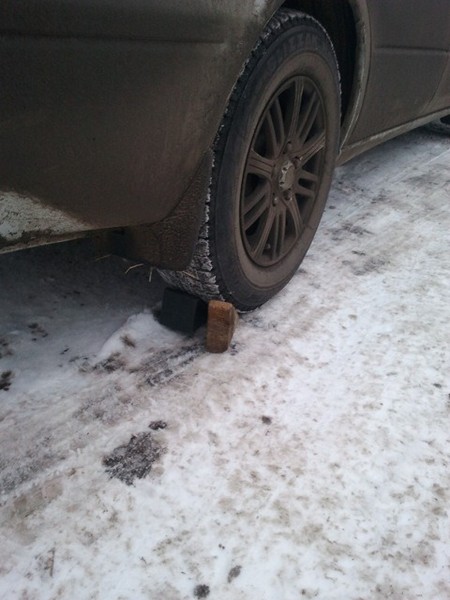

1. Машину на ручник и башмаки

4:1509

Замена опор задних стоек Toyota Camry ACV40

5:2014

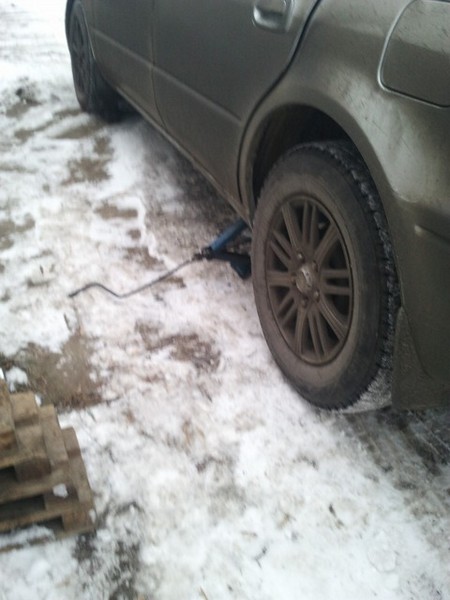

2. Слегка приподнял машину и ослабил гайки…

5:82

Замена опор задних стоек Toyota Camry ACV40

6:587

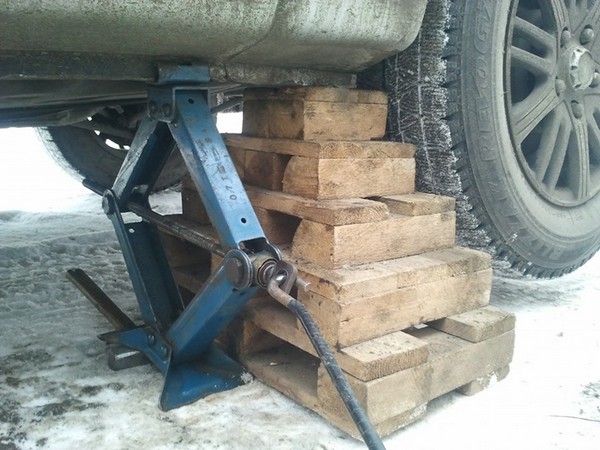

3. Ставим авто на опору…

6:634

Замена опор задних стоек Toyota Camry ACV40

7:1139

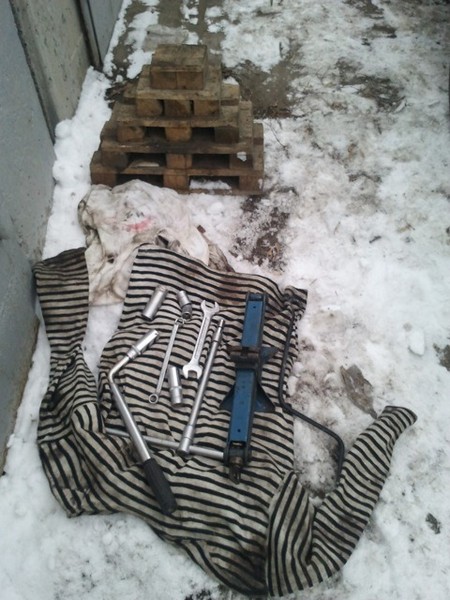

Опора самодельная — лютая — мегаустойчивая

7:1224

4. Снимаем колесо

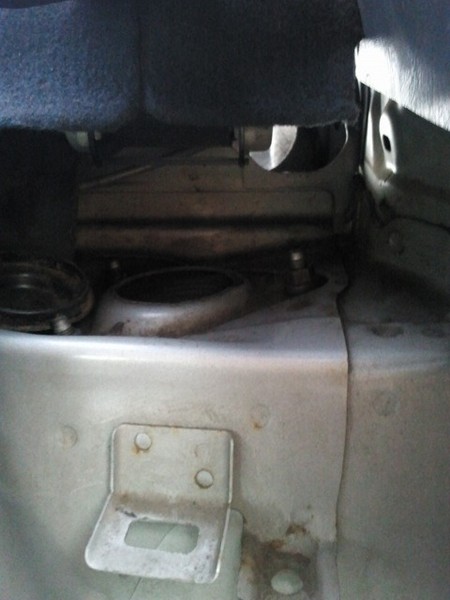

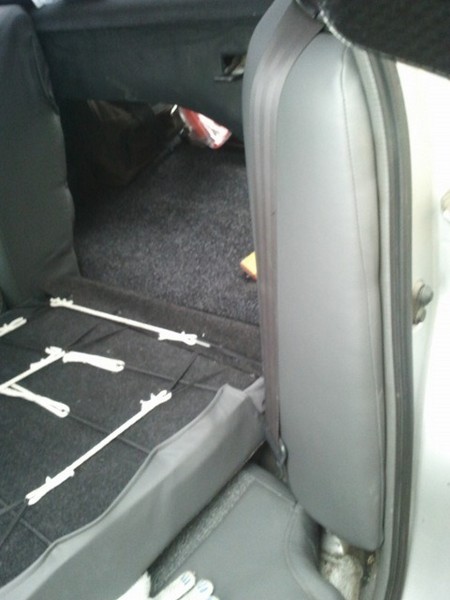

5. Идем в салон и снимаем левую часть спинки — чтобы добраться до болтов крепящих стойку к кузову

7:1436

Замена опор задних стоек Toyota Camry ACV40

8:1941

Замена опор задних стоек Toyota Camry ACV40

9:2446

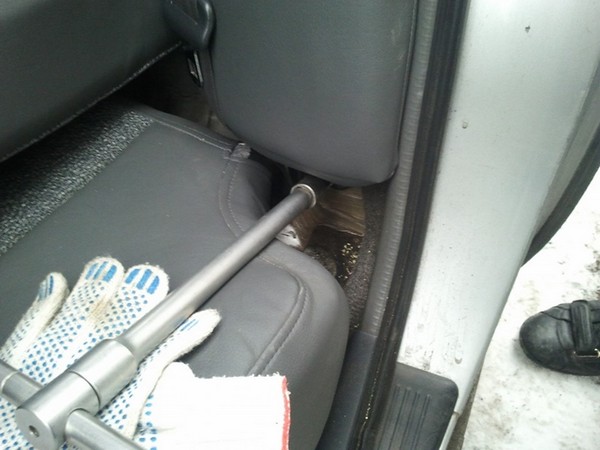

6. Ослабляем три гайки крепящие опору стойки к кузову

9:99

Замена опор задних стоек Toyota Camry ACV40

10:604

7. Далее отворачиваем гайку стойки поперечной стабилизации (Линк) и тормозной шланг от корпуса стойки (в таком положении линк не вытащить он зажат, лучше этого и не делать а то повредим резьбу — дальше она выйдет легко)

10:1005

Замена опор задних стоек Toyota Camry ACV40

11:1510

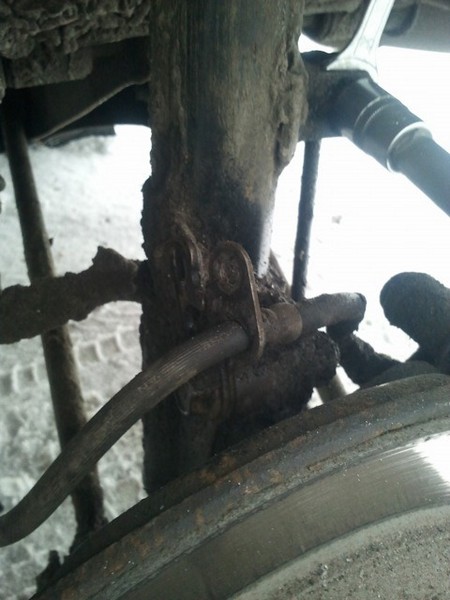

Откручиваем стойку поперечной стабилизации и тормозной шланг

11:1628

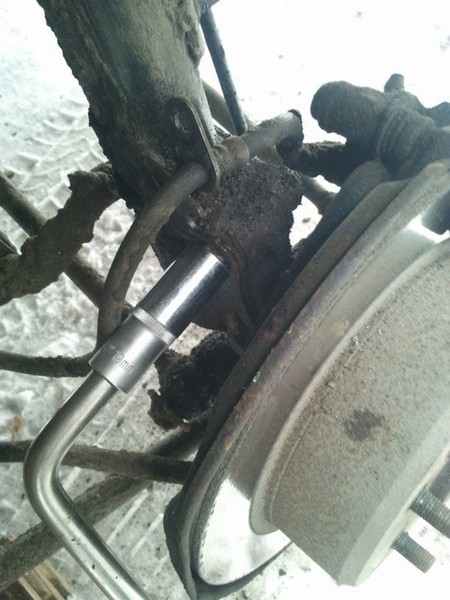

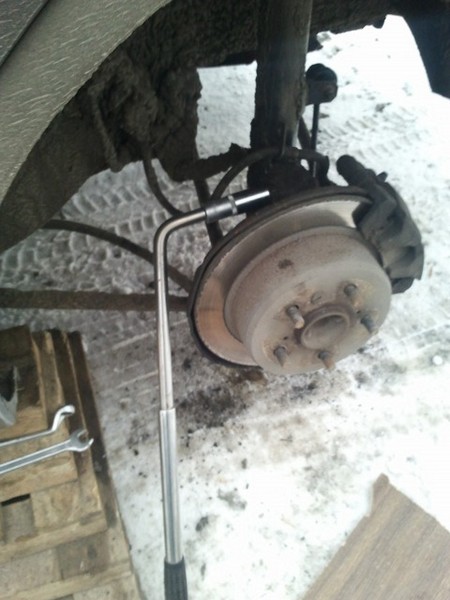

8. Откручиваем гайки болтов крепящих корпус стойки к ступице колеса (головка на 19 высокая) болты при этом не вынимаем, да и собственно они зажаты их можно только выбить — чего делать не нужно

11:1978

Замена опор задних стоек Toyota Camry ACV40

12:2483



clip_image012

13:504

9. Т.К. на моем авто стоят не оригинальные пружины (чуть выше) да еще и новые, а приспособы для их сжатия нет, то нужно заменить опору не снимая пружины, а для этого её нужно сжать и чем то зафиксировать в таком положении, для этого я воспользовался простым но уже проверенным способом! Нужно взять три веревки синтетическая диаметром 5-7мм

13:1118

clip_image013

14:1623

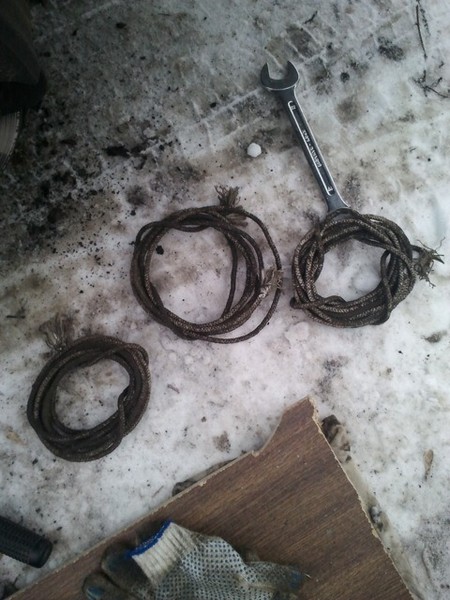

Наши три веревки длинна примерно 1.5 метра каждая

14:1715

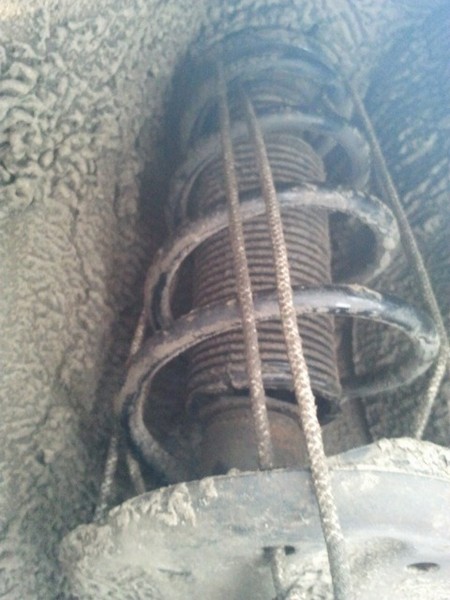

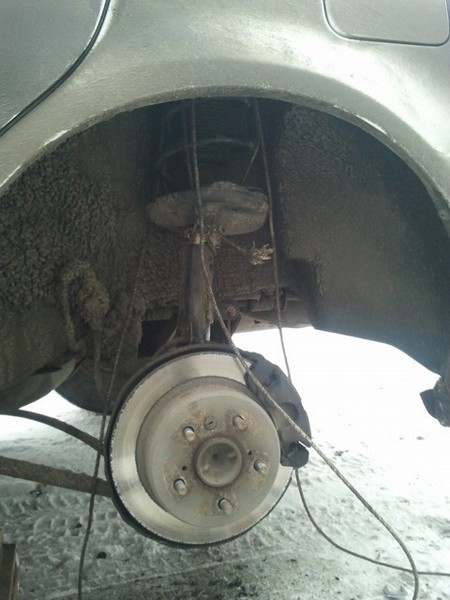

10. Все три веревки необходимо крепко накрепко привязать у основания нижнего седла пружины, другие концы нужно продеть вокруг самого верхнего венца пружины и натянуть.
Это необходимо сделать сейчас т.к. потом когда сожмем пружину подобраться к верхнему венцу сложней 60% его вплотную прижато…
Выглядеть это должно так:

14:2302



clip_image014

15:504

clip_image015

16:1009

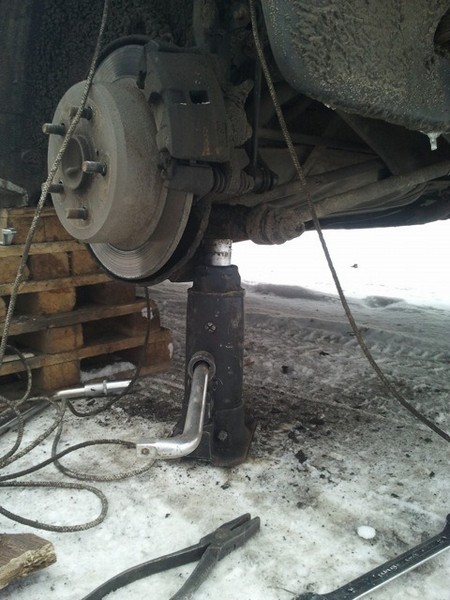

11. Берем второй домкрат если нет такового то снимаем тот которым подымали авто!
Ставим его под ступицу колеса и поднимаем ступицу тем самым сжимая пружину стойки, сжимаем на глаз! Тут в определенный момент наша зажатая стойка стабилизации освобождается и вытаскивается легко:

16:1519

clip_image016

17:2024

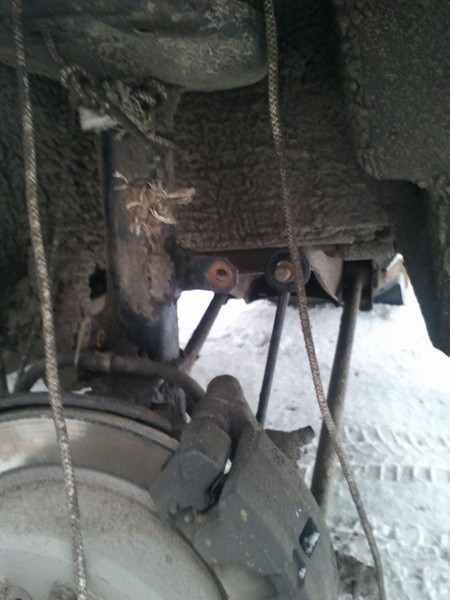

Высвободилась стойка поперечной стабилизации

17:88

clip_image017

18:593

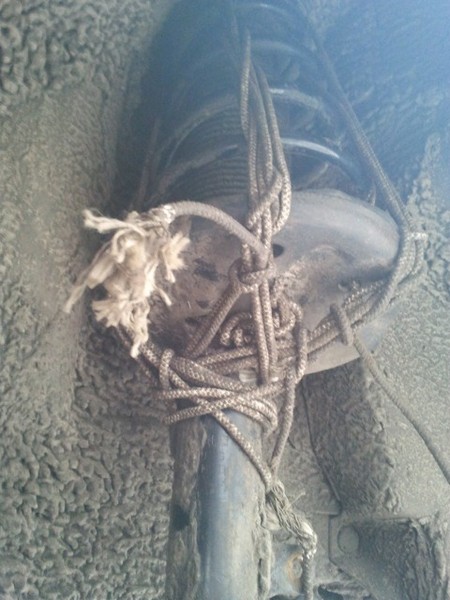

В таком сжатом положении подтягиваем наши веревки и начинаем обвязывать крепко накрепко…:

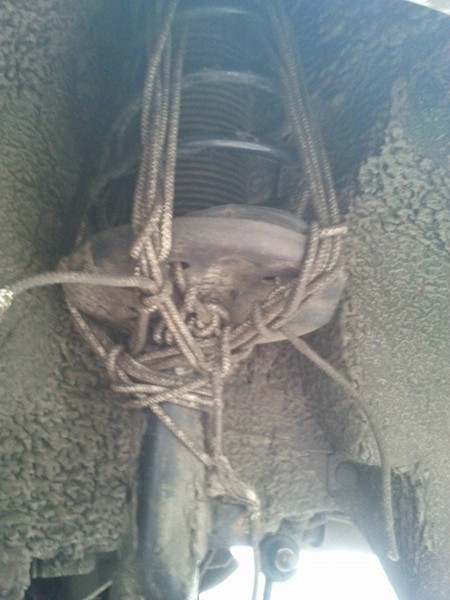

В итоге получаем вот:

18:804

clip_image018

19:1309

clip_image019

20:1814

После того как все готово необходимо плавно ослабить домкрат чтобы пружина натянула веревки в их рабочее сдерживающее положение!

20:2056



12. Теперь когда домкрат ослаблен но пока не убран и поддерживает ступицу вытаскиваем болты крепящие ступицу к стойки гайки которым мы отвернули ранее — болты вытаскиваются легко т.к. пружина уже их не нагружает, да и при монтаже подвески полтора года назад все болты и гайки также мылись керосином и смазывались графитовой смазкой! На место одного из болтов вставляем бородок или любую железку более тонким диаметром!
13. Идем в салон и откручиваем три гайки которые крепят опору стойки к кузову которые мы ранее ослабляли!

20:959

— — продолжение следует ---

20:1012

clip_image020

21:1517

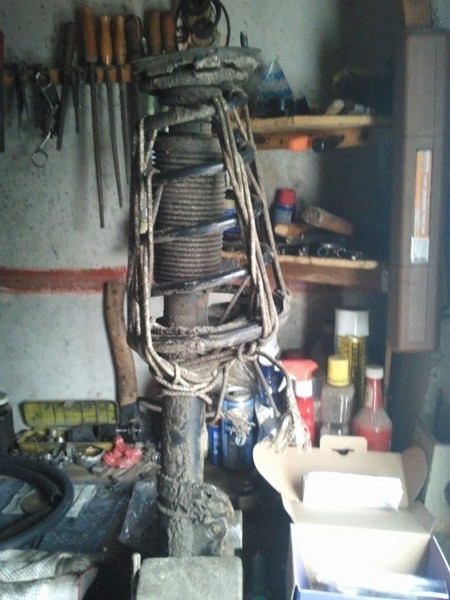

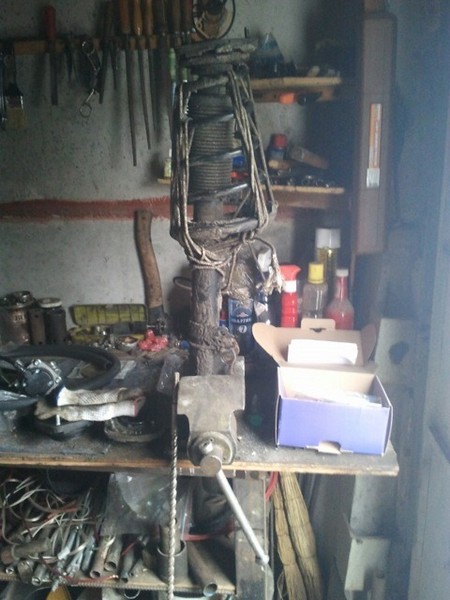

14. Убираем домкрат и стойка вместе со ступицей проваливается и зависает в воздухе держать на продольных и поперечных тягах, вынимаем стойку и тащим её в гараж на верстак т.к. там удобней…

21:1862

Замена опор задних стоек Toyota Camry ACV40

22:2367



Замена опор задних стоек Toyota Camry ACV40

23:504

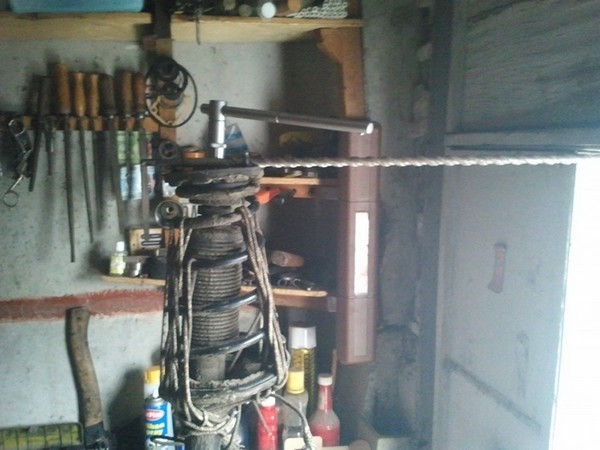

15. Теперь задача открутить гайку штока на который одета опора, для этого я использовал бур диаметром 12 длинной 1 метр уперев его в гараж:

23:755

Замена опор задних стоек Toyota Camry ACV40

24:1260

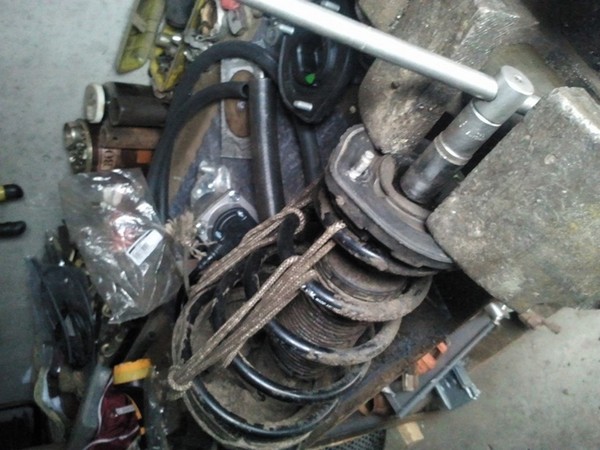

Таким образом я открутил гайку когда менял опору с правой стороны, а эта отказалась откручиваться обойма вместе со штоком проворачивалась в корпусе стойки, чтоб это победить положим её на бочек пусть полежит, а то все стоит и стоит всю жизнь бедная :))! Зажимаем обойму в тиски и вуаля.

24:1781

Замена опор задних стоек Toyota Camry ACV40

25:2286



Все открутилось!

25:33

Далее фоток не будет т.к. сел телефон… да и руки замерзли уже все таки час прошел!

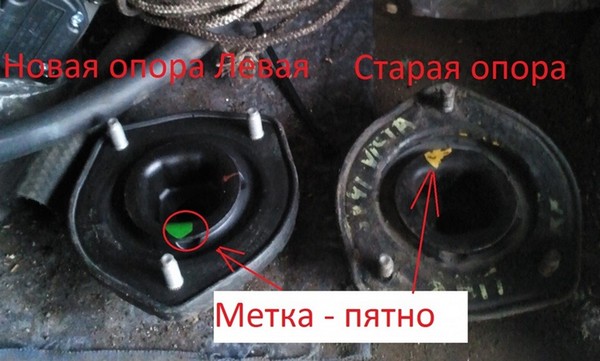

Ну дальше все просто ставим новую ЛЕВУЮ (Это важно) опору в нужном положении пятном наружу т.е. так чтобы пятно смотрело на улицу когда стойка установлена на авто

25:480

Замена опор задних стоек Toyota Camry ACV40

26:985

Закручиваем гайку штока проконтролировал что пазы штока вошли в пазы опоры стойки,
затягиваем без особого энтузиазма дабы не провернуть шток и обойму в опоре

26:1280

Ставим стойку на место в обратном хронологическом порядке, т.е. сначала вставляем болты крепящие опору стойку к ступице и закручиваем отмочившиеся высушенные и смазанные гайки — пока не затягивая их!
Ставим домкрат под ступицу и начинаем приподымать всю конструкцию вверх дойдя до нужного момента вставляем линк на место нажиуливаем гайку но также не затягиваем — дальше подымаем вверх поправляя при этом верхнюю часть стойки так, чтобы болты попали в отверстия кузова, если делать все аккуратно и не торопясь то получается обычно со второго раза, как только опора стойки коснулась кузова и при этом все три болта опоры попади в свои отверстия, закручиваем и затягиваем гайки крепящие пору стойки к кузову авто!
Далее развязываем все веревки и плавно отпускаем домкрат, когда домкрат полностью опустится и его можно будет убрать и веревки будут уже свободны их также убираем и затягиваем все гайки которые не затянули ранее!

26:2983



Результат: замена задних опор стоек для Toyota Camry ACV40 произведена.
