Ремонт кондиционера в Ford Mondeo

Содержание статьи:

0:37

1. Замена радиатора кондиционера в Ford Mondeo

0:122

2. Замена ремня кондиционера на 2.5T Ford Mondeo

0:206

1. Замена радиатора кондиционера в Ford Mondeo

Неполадка: не работает кондиционер в Ford Mondeo. Два года подряд заправлял кондёр, а его хватало на два месяца потом фреон выходил, и муфта не включалась, вернее включалась, но сразу же отскакивала. Значит в системе есть утечка.

0:702

Замена радиатора кондиционера в Ford Mondeo

1:1207

Ход работ по замене радиатора кондиционера Ford Mondeo

1:1304

Был куплен радиатор кондиционера, так как он больше всего страдал от наших дорог и был не в очень хорошем состоянии. Всё остальное было проверено (просвечено) ультрафиолетовой лампой.

1:1643

2:2148

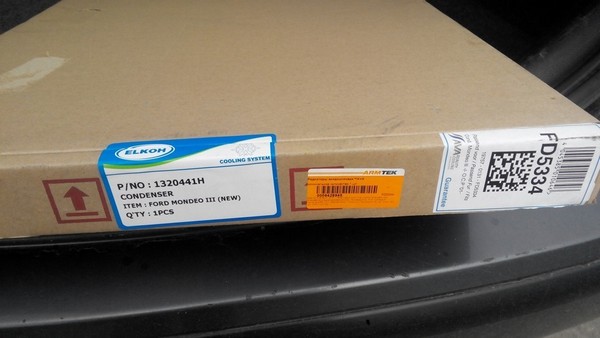

Купил такой цена вопроса 72$

2:52

3:557

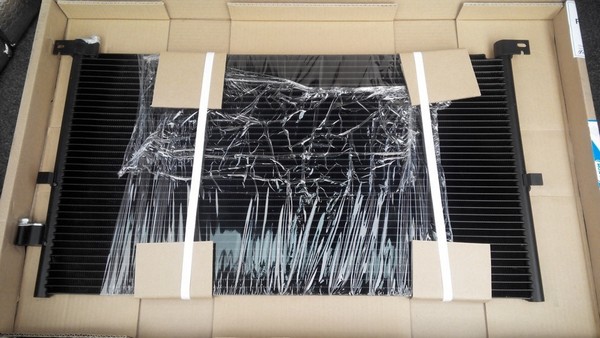

Распаковал качество порадовало.

3:620

Когда откручивал заглушки на радиаторе вышел газ, значит с ним всё нормально, и он целый. Дальше поехал в гараж чтобы поменять его. Снимаем решётку, потом фары. Спасибо инженерам форд за столь простую конструкцию крепления фар. Там надо вытянуть 4 штырька и фары сняты, не забудьте отсоединить фишку.

3:1168

4:1673

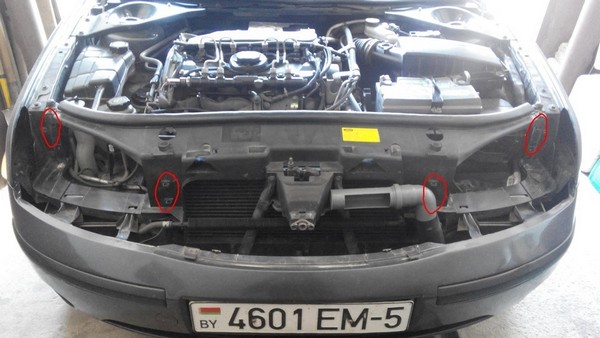

Вот эти 4 места для штырьков

4:1727

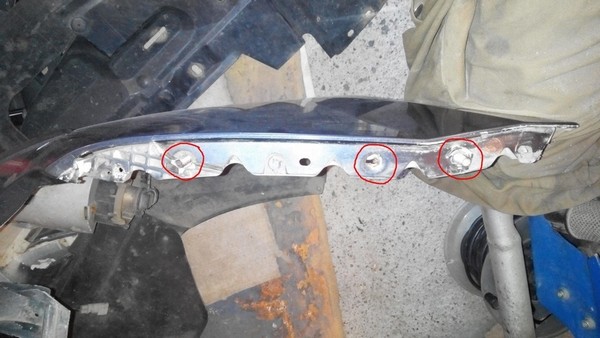

Потом надо снять бампер, там тоже всё просто, но не удобно. Откручиваем шурупы с подкрылка, потом снизу длинным удлинителем и головкой на 10 откручиваем по 3 болта с каждой стороны. Тянем бампер на себя.

4:2095



5:504

6:1009

Не забудьте отсоединить фишки на противотуманки и датчик температуры что стоит в бампере с правой стороны по ходу движения.
На очереди интеркулер, у бензинок можете его не искать его просто нет. Два болтика и две стяжки на трубах, и он лежит на земле.

6:1469

7:1974

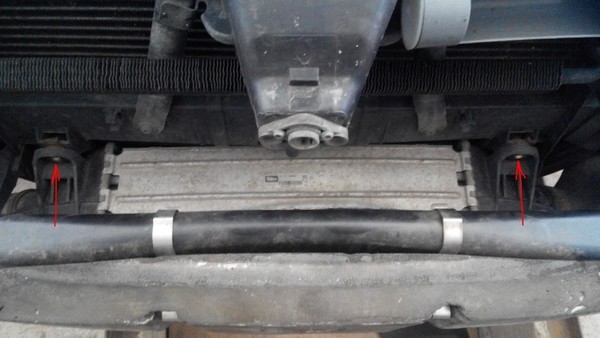

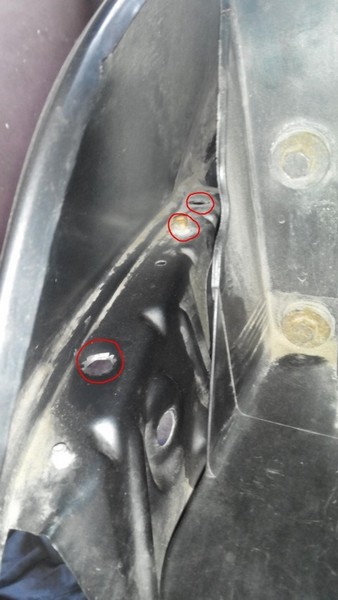

Тут болты

7:1995

8:2500

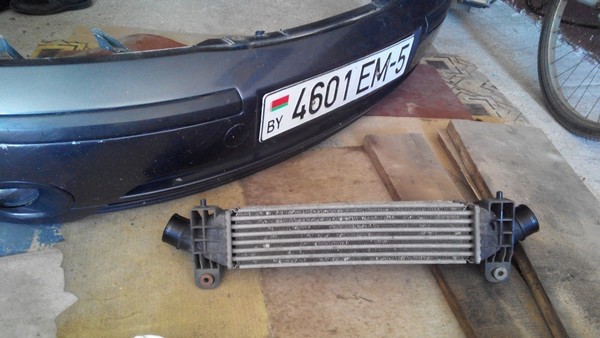

Охлаждайка воздуха.

8:39

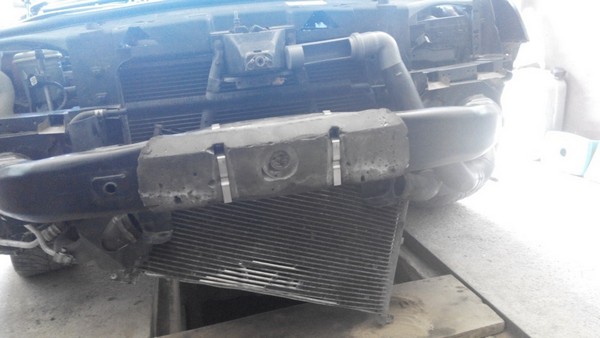

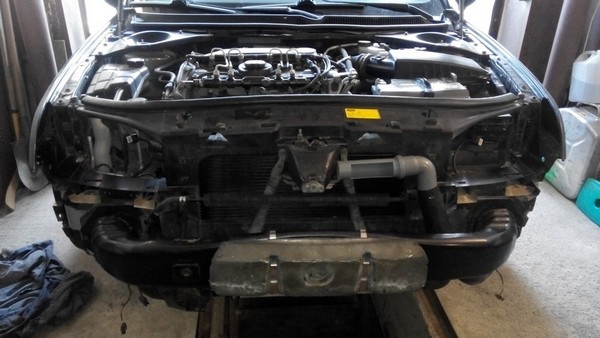

Машина стала выглядеть так.

8:93

9:598

Обратите внимание на забор воздуха.

9:667

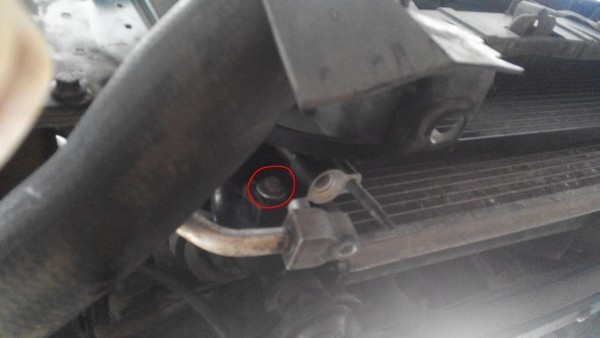

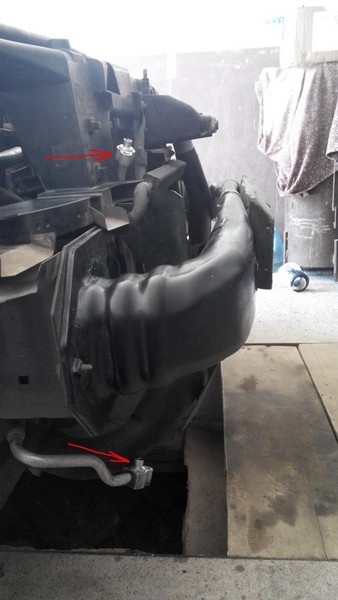

Откручиваем удлинённой головкой на 13 два штуцера со старого радиатора кондёра. Аккуратно не потеряйте уплотнительные колечки (резиночки).

9:925

10:1430

фото 10. Вот тут стоят резиновые колечки.

10:1506

Два болта на 10 по одному с каждой стороны. Всё можно вынимать.

10:1621

11:2126



Фото 11

11:14

12:519

Тянем его вниз.

12:550

К стенке на осмотр.

12:588

13:1093

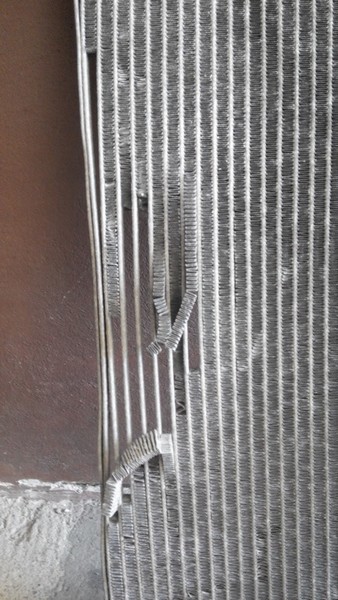

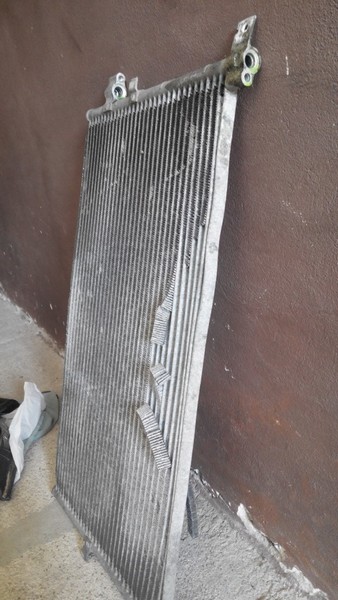

соты посыпались, но сам ещё ничего мог бы поработать

13:1192

14:1697

Устанавливаем новый тоже через низ. Там надо в пазики на радиаторе ОЖ попасть ушками радиатора кондёра и закрутить всё те же два болта что на фото 11. Закручиваем два штуцера на место фото 10.
Всё - готов к  заправке фриона.

14:2106



15:504

фото 19

15:519

После заправки в гараж с холодком в салоне, всё на место собирать.

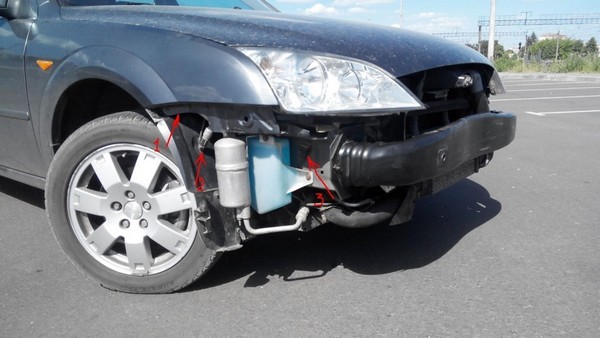

Ну а сейчас немного интересных моментов на фото 19 под номером 1 находится заправочный штуцер, под номером 2 датчик по низкому давлению с двумя проводами. Хотите проверить работает ли у вас вся схема включения кондёра т. е. электро-муфта, вентилятор. Снимите эту фишку перемкните контакты, включите зажигание, нажмите на A/C всё должно заработать, муфта прижаться, вентилятор включится. Но долго так нельзя можете угробите рабочий компрессор если в системе нет фриона+ масло. Ну и под номером 3 фишка уровня омывайки. Т. е. можно запилить в бачок датчик и включить на приборке лампу индикации низкий уровень омывайки.

15:1759

16:2264



фото 20

16:14

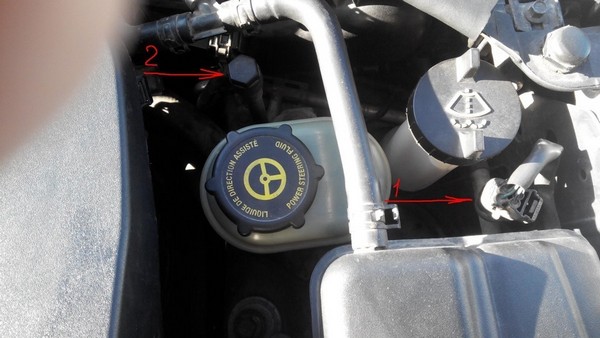

На фото 20 под номером 1 датчик по высокому давлению, он отвечает за вкл. вентилятора при превышении в высоком контуре давления. Под номером 2 второй заправочный штуцер.

16:322

2. Замена ремня кондиционера на 2.5T Ford Mondeo

Так как у нас фордо-вольва, то ремень кондиционера у нас не имеет натяжителя и ставится с помощью спец-инструмента, который идет с оригинальным ремнем в комплекте, но цена за ремень в районе 2000р заставляет задуматься в целесообразности приобретения. Те, кто хоть раз сталкивался с форд транзит, также знают, что там ремни не имеют натяжителя, но ставятся путем натяжки и прокрутки вала. Я решил, что фода-вольва не особо сильно отличается.

16:1202

Вот что нужно было сделать:
1. Снять приводной ремень. Тут все просто: отводим натяжной ролик торексом на 50 и снимем ремень.

16:1429

Замена ремня кондиционера на 2.5T Ford Mondeo

17:1934

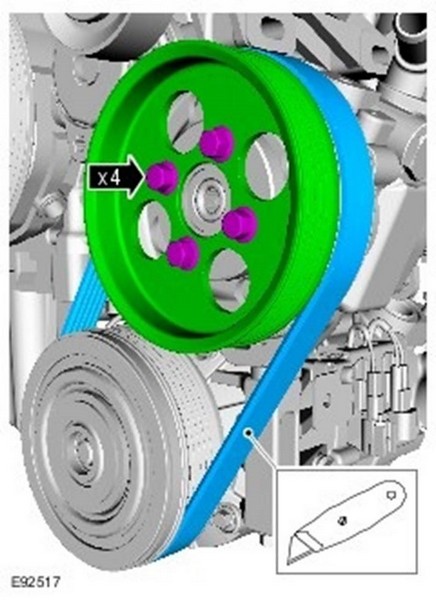

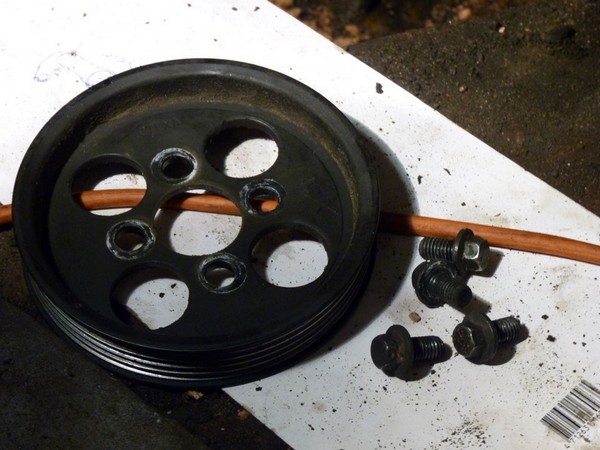

2. Как видим на рисунке, откручиваем 4 болта и снимаем шкив для фиксации шкива. При откручивании болтов используем отвертку.

17:2162



18:504

вот так получилось

18:542

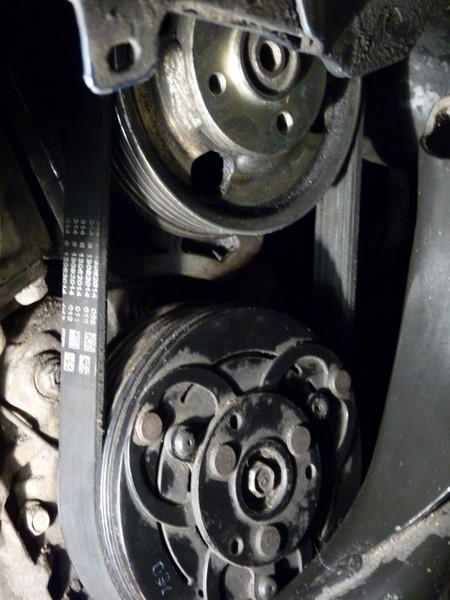

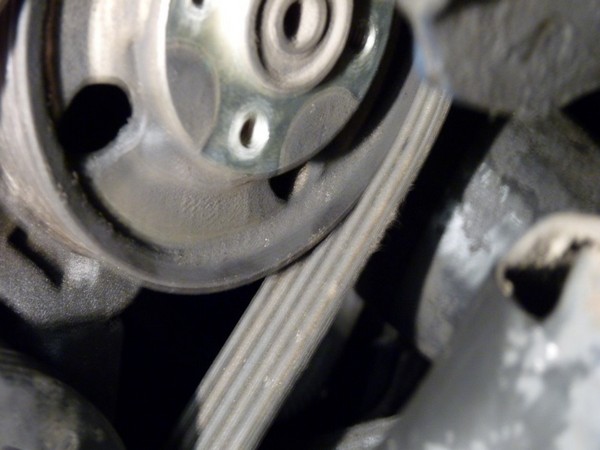

3. Видим ремень, который нужно снять либо разрезать. Я его снимал путем наклона на себя и прокрутки шкива компрессора по часовой стрелке.

18:794

19:1299

20:1804

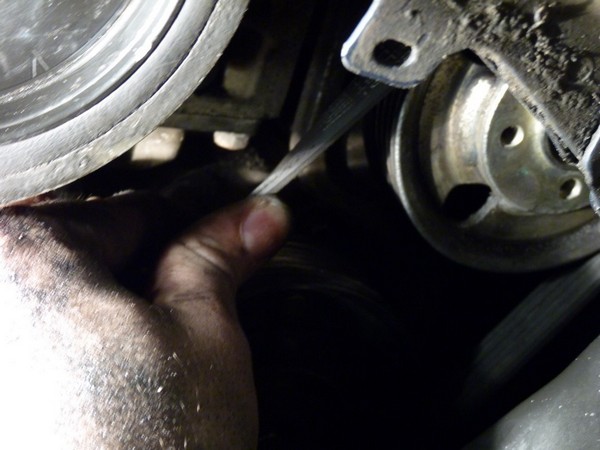

ремень сползает со шкива.

20:1854

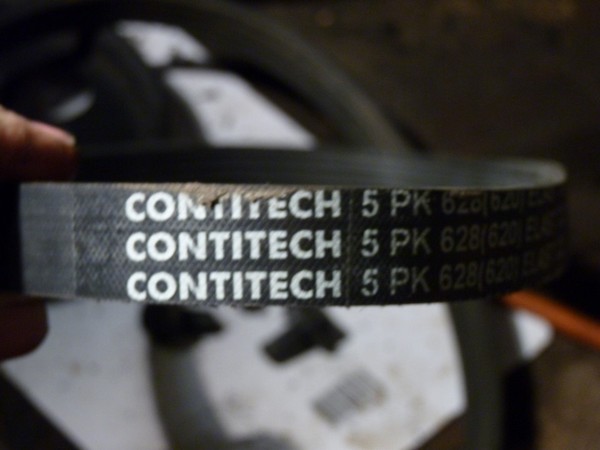

4. Ремень снят, берем новый ремень, который немного короче и жестче нашего старого.

20:2007



21:504

новый ремень уже испачкался

21:559

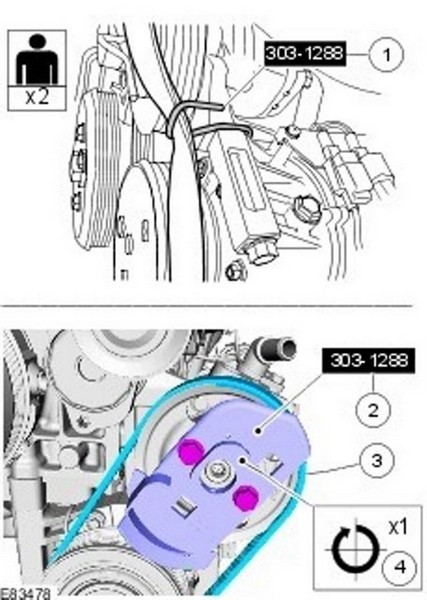

И вот тут самое интересное - установка форд считает, что единственно верной и правильной будет установка с помощью спец приспособления выглядит так:

21:835

22:1340

вот такие вот хитрые манипуляции с привлечением напарника ради одного маленького ремня.

22:1506

У меня их не было и покупать их я тоже не собирался. Решил действовать стандартным способом: одеваем ремень на нижний шкив, примерно зуба на три, и начинаем заводить на верхний, путем прокручивания нижнего шкива по часовой стрелке, при этом создаем давление во внутрь.

22:1997



23:502

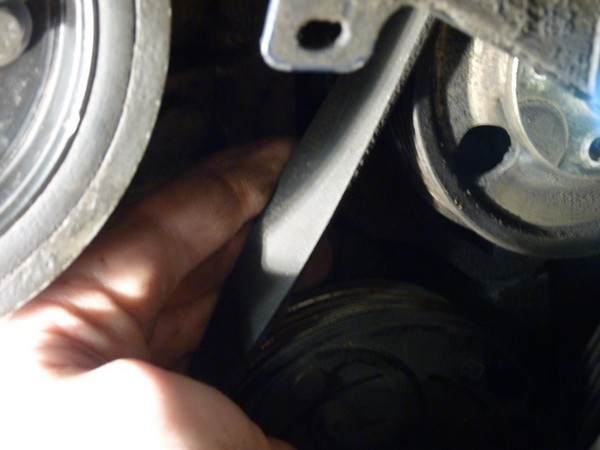

давим ремень во внутрь

23:547

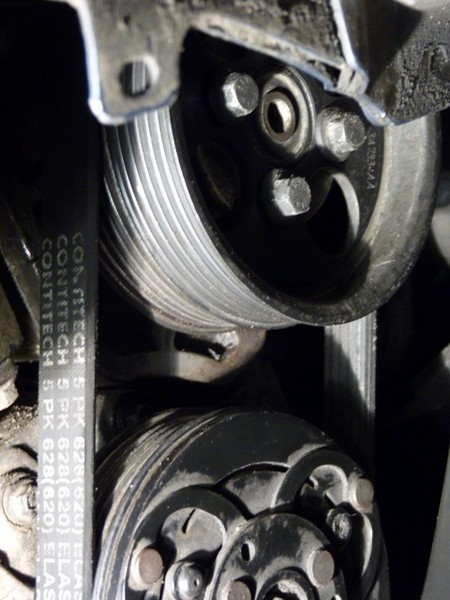

5. Ну вот вы злые, но гордые лицезрите установленный Вами без всяких приспособлений новенький ремень кондиционера.

23:760

24:1265

установлено

24:1291

6. Осталось немного ставим шкив на место также меняем или оставляем и ставим на место натяжной ремень, подкрылок и колесо)

24:1516

25:2021



собранно

25:19

Вот, собственно, и все. У меня данная процедура заняла порядка 20 минут, из них минут 10 я натягивал ремень. У Вас, в силу опыта, может быть чуть больше или чуть меньше потраченного времени.

25:359

https://www.drive2.ru/l/7003056/

25:395

https://www. drive2. ru/l/6928103/

25:433
