  1. Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
  2. Подбор регулировочного кольца подшипников дифференциала коробки передач на автомобиле Лада Гранта
  3. Замена масла в КПП Лада Гранта

Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

Для разборки, сборки и ремонта коробки передач на автомобиле Лада Гранта вам потребуются: торцовые ключи (головки) «на 10», «на 13», «на 32», ключи «на 10», «на 17», большая отвертка, бородок, молоток, клещи для снятия стопорных колец, ударная отвертка.
Предупреждение: если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.
1. Снимите коробку передач с автомобиля Лада Гранта ВАЗ, очистите коробку передач от грязи и вымойте снаружи.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

1:2217

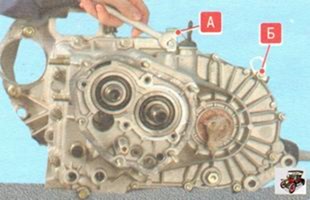

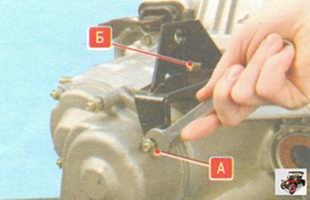

2. Выверните болт Б (под его головкой установлена плоская шайба), отверните гайку А (под ней установлена пружинная шайба) крепления кронштейна троса привода сцепления и снимите кронштейн.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

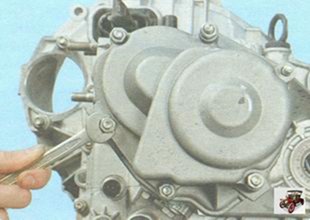

3. Отверните остальные пять гаек крепления задней крышки коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

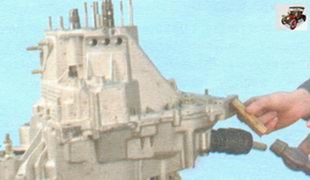

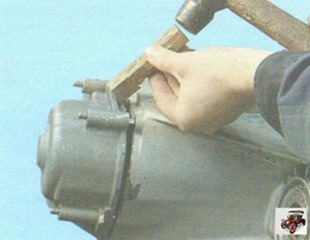

4. Уперев в прилив задней крышки коробки передач деревянную проставку или выколотку из мягкого металла, аккуратными ударами молотка сдвиньте по шпилькам...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

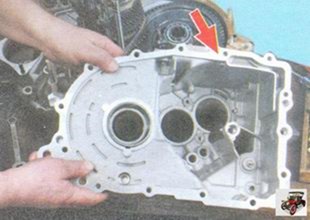

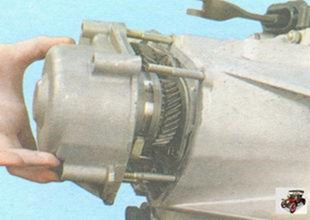

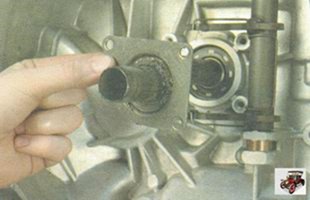

5. ...и снимите заднюю крышку коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

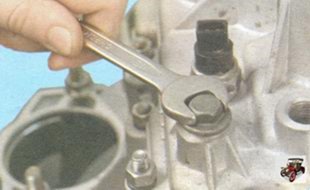

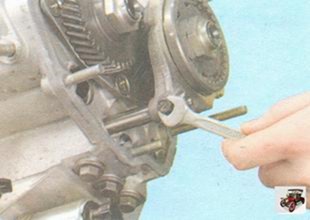

6. Выверните болт крепления вилки V передачи (под головкой болта установлена пружинная шайба).
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
7. Зафиксируйте валы коробки передач от проворачивания. Для этого включите V передачу, переместив муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты синхронизатора вошли в зацепление с шестерней...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
8. ...затем включите III или IV передачу, переместив шток переключения передач.
clip_image008

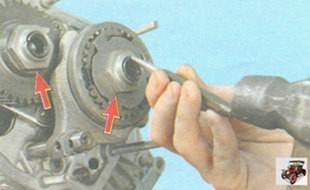

9. Расконтрите гайки крепления первичного и вторичного валов.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

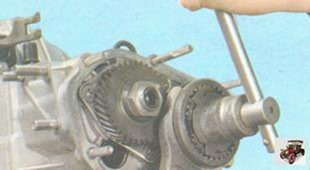

10. Отверните гайки крепления первичного и вторичного валов. Для этого надо приложить большое усилие, так как гайки затянуты большим моментом.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

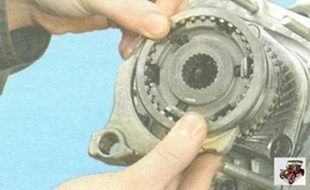

11. Снимите с синхронизатора упорную пластину.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

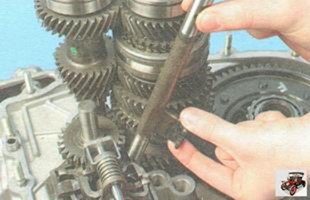

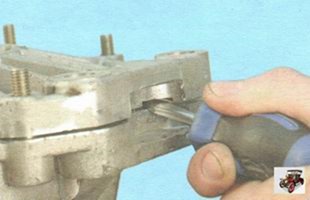

12. Сдвинув отверткой ведомую шестерню V передачи (тем самым спрессовав ступицу синхронизатора с вала), снимите с вторичного вала шестерню вместе с синхронизатором и вилкой.
ПРЕДУПРЕЖДЕНИЕ
Следите за тем, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
13. Выньте вилку из паза муфты синхронизатора.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
14. Снимите шестерню V передачи с синхронизатора. Промаркируйте блокирующее кольцо А относительно муфты Б и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфты, поэтому при сборке кольцо надо установить в том же положении. Если не предполагается разборка синхронизатора, свяжите его проволокой или веревкой, чтобы он не рассыпался.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
15. Снимите втулку с вторичного вала коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

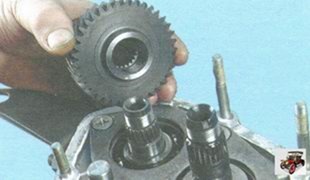

16. Снимите ведущую шестерню V передачи с первичного вала. Обязательно запомните, как была установлена ведущая шестерня.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
17. Поддев отверткой, снимите упорную шайбу с вторичного вала.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

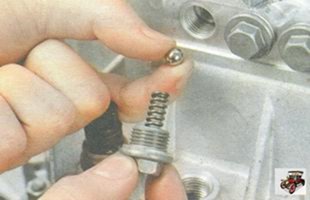

18. Выверните три пробки фиксаторов...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
19. ...и осторожно извлеките шарики фиксаторов с пружинами.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

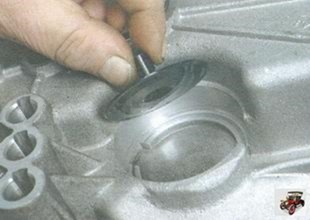

20. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, если оно осталось на картере коробки передач...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
21. ...а затем извлеките пружину фиксатора заднего хода.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
22. Извлеките шарик фиксатора заднего хода. Это удобно сделать, воспользовавшись небольшим сильным магнитом или наклонив коробку передач набок.
23. Снимите выжимной подшипник выключения сцепления.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

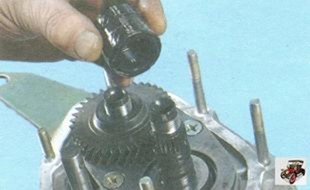

24. Снимите направляющую втулку подшипника выключения сцепления, вывернув три болта ее крепления.

22:15498





22:9

ПОЛЕЗНЫЙ СОВЕТ
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
Рекомендуем при разборке коробки передач заменить сальник первичного вала независимо от его состояния, так как при течи сальника в эксплуатации его замена на автомобиле Лада Гранта ВАЗ 2190 очень трудоемка.
25. Снимите вилку выключения сцепления
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

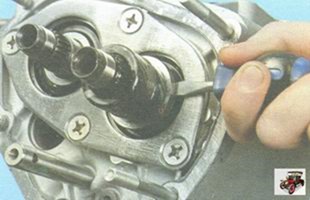

26. Ударной отверткой отверните четыре винта (под ними установлены пружинные шайбы) крепления пластины подшипников первичного и вторичного валов коробки передач ...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
27. ...и снимите пластину подшипников первичного и вторичного валов коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

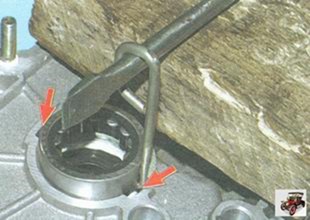

28. Разжав пассатижами и поддев отверткой, снимите стопорные кольца подшипников первичного и вторичного валов коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
29. Отверните двенадцать гаек и болтов крепления картера коробки передач. Обратите внимание и запомните, под какими гайками установлены держатель А и рым Б. Под гайками и болтом установлены пружинные шайбы.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
30. Уперев деревянную проставку или выколотку из мягкого металла в края трех специальных пазов, расположенных по периметру картеров, легкими ударами молотка отделите картер коробки передач от картера сцепления.
ПРИМЕЧАНИЕ
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
Помимо описанного выше способа, отделить картер коробки передач от картера сцепления можно отверткой, вставляя ее в прорези специальных пазов по периметру картеров.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

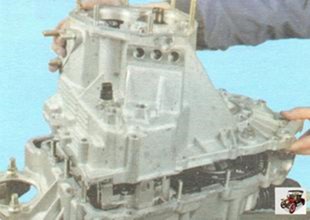

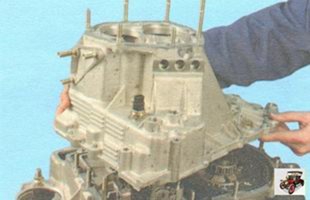

31. Немного приподнимите картер коробки передач...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

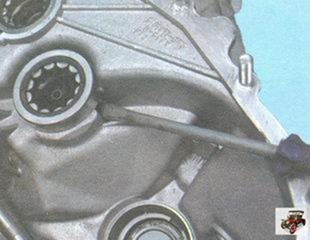

32. ...поверните его против часовой стрелки так, чтобы прилив внутри картера коробки передач вышел из-под шестерни первичного вала, и снимите картер коробки передач с картера сцепления.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
33. Выньте магнит из картера коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
34. Перед снятием механизма выбора передач снимите промежуточную шестерню заднего хода, для чего выньте ось промежуточной шестерни...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

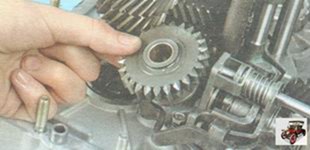

35. ...сдвиньте промежуточную шестерню заднего хода до упора в механизм выбора передач, поверните ее на 30-40° и, выведя из-под шестерен первичного вала, снимите.
clip_image035

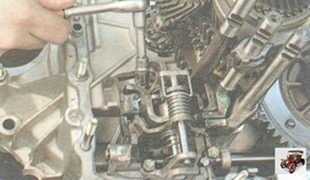

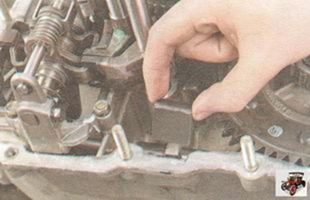

36. Выверните три болта крепления механизма выбора передач (под головками болтов установлены пружинные шайбы)...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

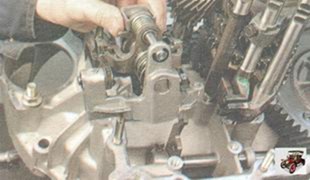

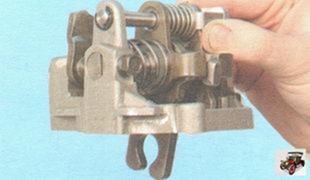

37. ...и снимите механизм выбора передач.
ПРИМЕЧАНИЯ
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
Показано снятие механизма выбора передач для его замены. Если необходимости в замене нет, механизм выбора передач нужно снимать только в том случае, если требуется снять шток переключения передач (см. ниже). Снятию первичного и вторичного валов, а также дифференциала механизм выбора передач не мешает, поэтому его можно оставить на своем месте.
В эксплуатации механизм выбора передач практически никогда не выходит из строя, так как его детали, работающие в трансмиссионном масле, изнашиваются медленно и равномерно. Увеличенные люфты в сопряжениях механизма выбора передач также не приводят к его полному отказу, поэтому разборка механизма выбора передач на сайте car-exotic.com не показана. В случае необходимости замены механизм выбора передач в сборе поставляют в запасные части.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
38. Ослабьте затяжку стопорного болта крепления рычага переключения передач к штоку...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
39. ...выверните болт крепления рычага переключения передач...
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
40. ...и, сдвинув шток, снимите рычаг переключения передач.
clip_image041

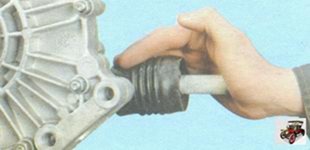

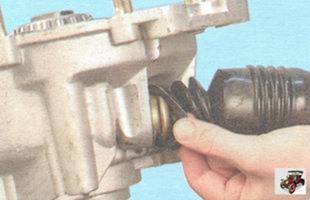

41. Снимите чехол шарнира штока переключения передач с отбортовки обоймы сальника штока...
clip_image042
42. ...и выньте шток переключения передач из картера сцепления.
ПРИМЕЧАНИЕ
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
Конструкция шарнира штока переключения передач неразборная. При появлении люфтов в соединениях шарнира шток переключения передач нужно заменить в сборе. Для этого отсоедините шарнир от штока переключения передач, вывернув стопорный болт его крепления.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
43. Для дальнейшей разборки коробки передач (работа показана при установленных механизме выбора передач и промежуточной шестерне заднего хода) выверните болт крепления вилки I и II передач к штоку.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

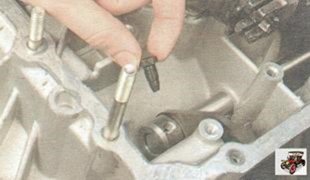

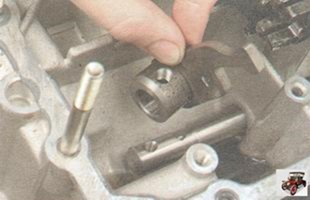

44. Немного приподнимите шток переключения I и II передач, чтобы он вышел из опоры в картере сцепления, и поверните против часовой стрелки, чтобы головка вилки переключения передач (показана стрелкой) вышла из зацепления с блокировочной скобой механизма выбора передач. Выведите вилку штока переключения передач из паза муфты синхронизатора и снимите шток с вилкой.

45:18798



ПРИМЕЧАНИЕ
Без необходимости не рекомендуется снимать вилки со штоков, чтобы не перепутать их при сборке коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

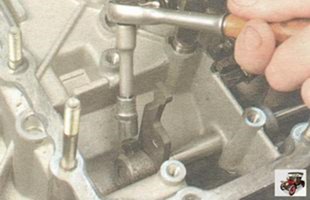

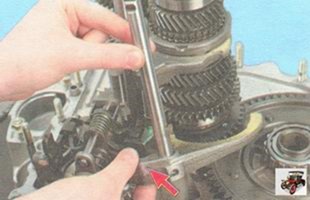

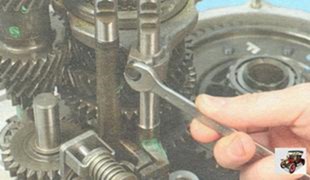

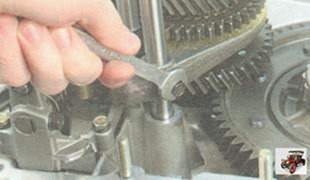

45. Выверните болт крепления вилки переключения III и IV передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

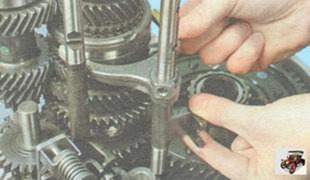

46. Повернув шток переключения III и IV передач, выведите головку его вилки из зацепления с рычагом переключения передач. Затем немного приподнимите шток переключения передач, чтобы он вышел из опоры в картере сцепления, и, выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
47. Повернув шток включения V передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток включения V передачи, выведя шток из опоры.
48. Снимите промежуточную шестерню заднего хода.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

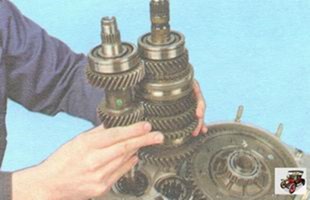

49. Слегка покачивая, выньте одновременно первичный и вторичный валы.
ПРИМЕЧАНИЕ
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
При снятии первичного и вторичного валов коробки передач внутренние кольца передних подшипников остаются на валах.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

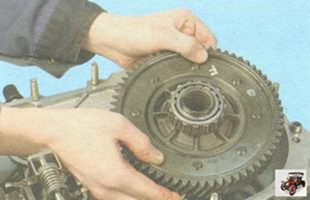

50. Выньте дифференциал из картера сцепления.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

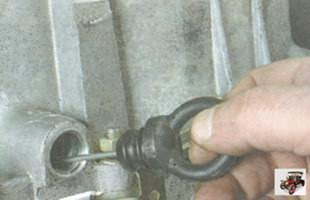

51. Выньте из коробки передач щуп уровня масла.
52. При необходимости снимите датчик скорости автомобиля Лада Гранта и выверните из картера коробки передач выключатель света заднего хода.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

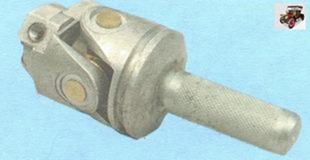

53. Для выпрессовки переднего подшипника вторичного вала предназначен специальный съемник. При отсутствии съемника выпрессуйте подшипник отверткой.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
54. Снимите маслосборник, установленный под подшипником вторичного вала.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

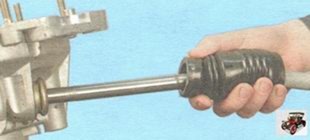

55. Для выпрессовки переднего подшипника первичного вала также служит специальный съемник. При отсутствии съемника согните приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера и заведите крючок под подшипник первичного вала. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник первичного вала из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах.

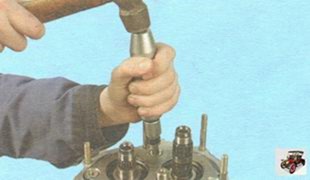

56. Новые передние подшипники первичного и вторичного валов запрессуйте до упора в картер сцепления с помощью подходящей оправки.
57. Для замены картера сцепления снимите с него выжимной подшипник сцепления и вилку выключения сцепления, выпрессуйте сальники
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
58. Осмотрите картер сцепления и картер коробки передач, а также заднюю крышку коробки передач. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шкуркой. При сильных повреждениях замените дефектные детали.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
59. Проверьте посадочные места под подшипники в картерах сцепления и коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры сцепления и коробки передач.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

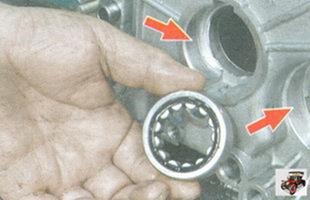

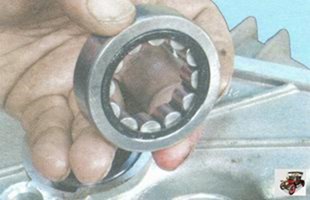

60. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике проверьте подшипник установкой на вал (радиальный зазор в подшипнике не должен превышать 0,07 мм), неисправный подшипник замените.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

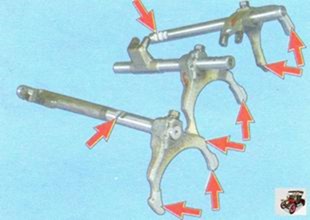

61. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки.
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта

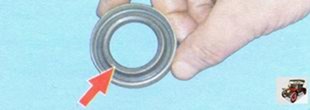

62. Проверьте сальники полуосей. Сальники не должны быть покороблены и иметь надрывы. Рабочая кромка сальников полуосей должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника полуосей не должна быть сломана и растянута. Дефектные сальники полуосей замените.
63. Проверьте и при необходимости замените сальники первичного вала и штока переключения передач.
64. Очистите магнит от частиц износа деталей. Если на магните появились трещины или ослабли его магнитные свойства, замените магнит.
65. Тщательно очистите от старого герметика привалочные поверхности картеров сцепления и коробки передач, а также задней крышки коробки передач.

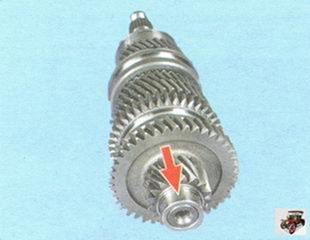

66. Соберите и установите на автомобиль Лада Гранта ВАЗ 2190 коробку передач в порядке, обратном разборке, с учетом следующего:
clip_image061
- перед установкой первичного и вторичного валов коробки передач введите зубья их шестерен в зацепление и в таком положении установите их в картер сцепления;
clip_image062

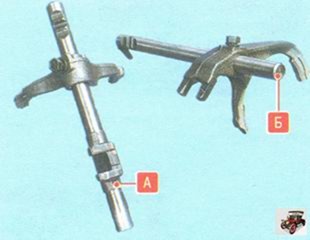

- обратите внимание на то, как устанавливают вилки на штоки переключения передач: А - шток с вилкой переключения III и IV передач; Б - шток с вилкой переключения I и II передач;
- учитывайте, что болт крепления шарнира штока выбора передач отличается от остальных аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Он длиннее и кадмирован (покрытие золотистого цвета). Не заменяйте этот болт другими болтами. Перед вворачиванием этого и остальных аналогичных болтов обезжирьте резьбовую часть болта и нанесите на нее клей ТБ-1324, а при его отсутствии - анаэробный фиксатор резьбы;
- обильно смажьте все трущиеся детали трансмиссионным маслом;
- не забудьте установить на место магнит;
- перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесите на их привалочные поверхности (по всему периметру) герметик ТБ-1215 или КЛТ-75ТМ непрерывным валиком диаметром 2 мм.

62:17572



Подбор регулировочного кольца подшипников дифференциала коробки передач на автомобиле Лада Гранта

Предварительный натяг подшипников дифференциала коробки передач должен составлять 0,15-0,35 мм. Он обеспечивается подбором регулировочного кольца нужной толщины из колец, поставляемых в запасные части. Регулировочное кольцо устанавливают в гнездо картера коробки передач под наружное кольцо подшипника дифференциала.

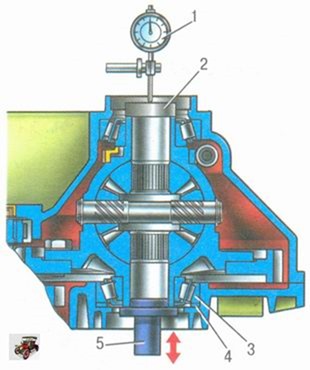

Схема подбора регулировочного кольца подшипников дифференциала коробки передач показана на рис. 6.9.
1. Выпрессуйте наружное кольцо подшипника дифференциала из картера коробки передач, если это не было сделано ранее.
2. Вставьте установочное кольцо толщиной 1,25 мм в гнездо в картере коробки передач под подшипник дифференциала и запрессуйте наружное кольцо подшипника дифференциала в гнездо картера коробки передач с помощью подходящей оправки. Также запрессуйте кольцо подшипника в картер сцепления, если оно было выпрессовано.
3. Установите дифференциал в картер коробки передач.
4. Установите на картер коробки передач картер сцепления и заверните три равноудаленных друг от друга болта крепления картеров соответствующим моментом. Проверните на несколько оборотов дифференциал для самоустановки подшипников.

62:2282



5. Установите опорную пластину соответствующего диаметра на торец фланца дифференциала со стороны картера сцепления.
6. Установите индикатор на стойке. Ножку индикатора поставьте на опорную пластину с предварительным натягом 1 мм.
Подбор регулировочного кольца подшипников дифференциала коробки передач на автомобиле Лада Гранта
Рис. 6.9. Схема подбора толщины регулировочного кольца подшипников дифференциала коробки передач Лада Гранта ВАЗ 2190: 1 - индикатор; 2 - опорная пластина; 3 - подшипник дифференциала; 4 - установочное кольцо; 5 – оправка

63:1320

7. Приложив усилие снизу, передвиньте дифференциал вверх до упора. При этом нельзя поворачивать дифференциал вокруг оси.
8. Измерьте осевое перемещение дифференциала, сняв показания индикатора. Рассчитайте требуемую толщину Т (в мм) регулировочного кольца подшипников дифференциала по формуле
Т = S + С + Y,
где S - измеренное значение осевого перемещения дифференциала, мм;
С - предварительный натяг подшипников дифференциала, равный 0,25 мм;
Y - толщина установочного кольца, равная 1,25 мм.
Подберите из колец, поставляемых в запчасти, регулировочное кольцо рассчитанной толщины, равной (Т±0,1) мм.
Пример расчета толщины регулировочного кольца подшипников дифференциала. Осевой зазор S при показании индикатора составляет 0,95 мм. Подставьте в формулу это значение, значение преднатяга подшипников (С = 0,25 мм) и толщину установочного кольца (Y = 1,25 мм).
Рассчитайте толщину кольца Т = 0,95 + 0,25 + 1,25 = 2,45 (мм).
Полученная толщина Т регулировочного кольца должна быть равна (2,45±0,1) мм. Установите подобранное регулировочное кольцо в гнездо картера коробки передач и запрессуйте наружное кольцо подшипника дифференциала.

63:3351

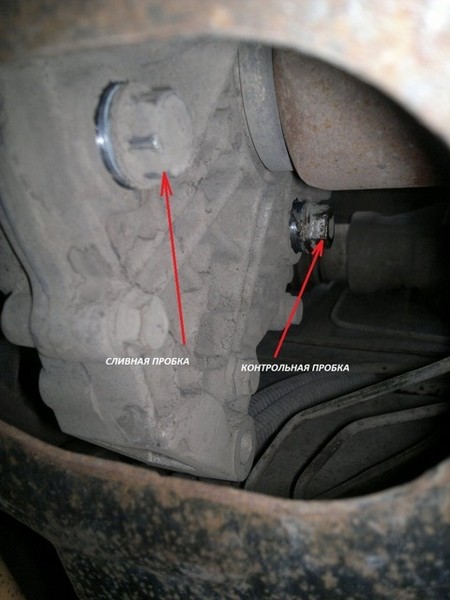

Замена масла в КПП Лада Гранта

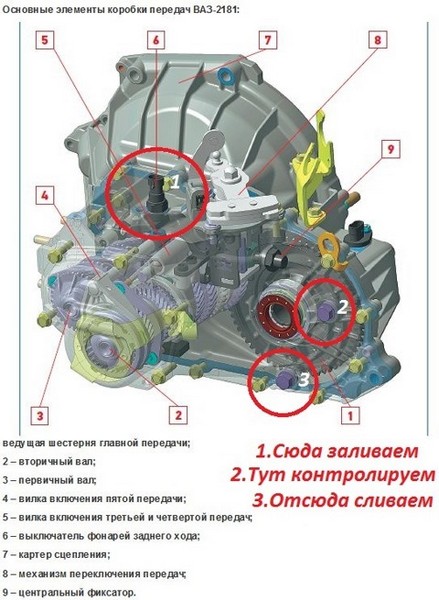

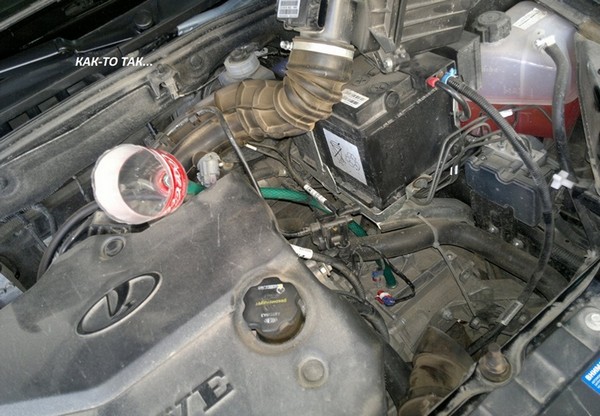

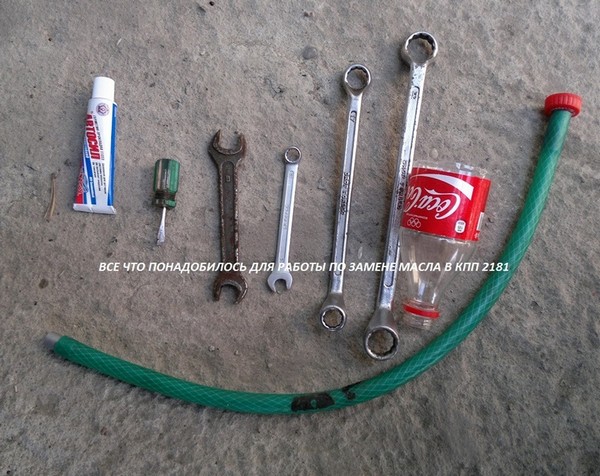

На пробеге в 22800км, решил поменять масло в коробке своей машины. Нюансы: сколько лить, что лить, и куда лить. Сколько лить - вопрос не сложный, есть руководство по эксплуатации (идущее с машиной) и интернет. Выяснил - 2.2 литра (по уставу).

63:488

Замена масла в КПП Лада Гранта

64:993

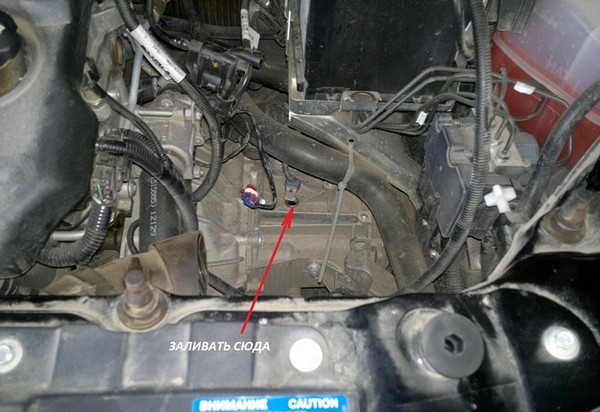

Что лить, лично финансовое дело каждого водителя. Мой выбор пал на марку TNK GL-4 с вязкостью 75w90 полусинтетика. Вопрос "Куда лить?" при должном поиске, разрешился благополучно - нашел.

64:1323

Замена масла в КПП Лада Гранта

65:1828

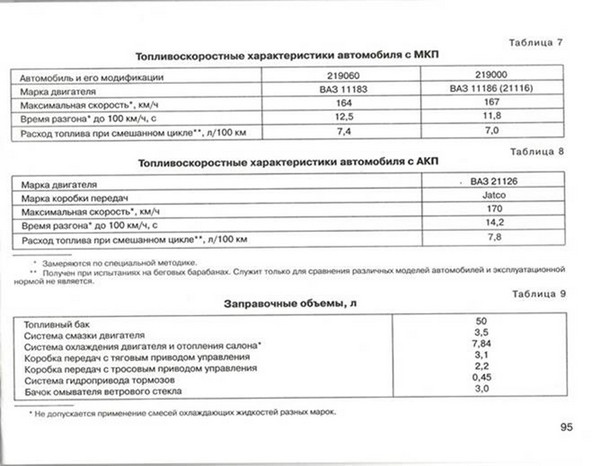

Весь процесс занял около часа. Что нам понадобиться?

65:1927

Замена масла в КПП Лада Гранта

66:2432

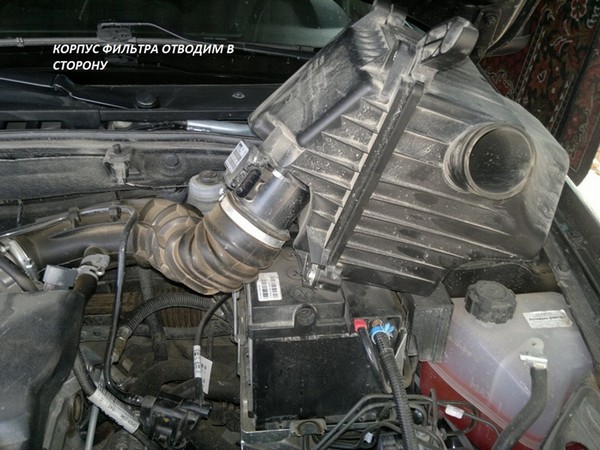

Начинаем расчищать место: снимаем клемму акб (на всякий случай). Отсоединяем крепления корпуса воздушного фильтра, отсоединяем хомуты шланга расширительного бачка и плюсового провода идущего на акб, разъемы (дмрв и.т.д), и убираем корпус в сторону.

66:455

Замена масла в КПП Лада Гранта

67:960

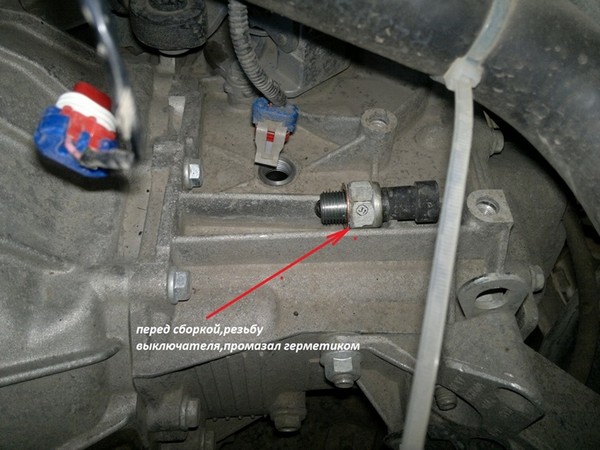

Выкручиваем накидным ключом на "22" - лягушку (выключатель з/х). Видим такую картину.

67:1113

Замена масла в КПП Лада Гранта

68:1618

Лезем вниз, откручиваем пробки ключом на 17 (сливную пока не до конца)

68:1746

Замена масла в КПП Лада Гранта

69:2251



Под сливную пробку, ставим пустую тару (любую пустую канистру с емкостью не менее 3х литров).Откручиваем пробку, ловим струю, сливаем…

69:247

Замена масла в КПП Лада Гранта

70:752

Ждем пару минут, закручиваем сливную пробку. Наверху ставим приспособу (на фото)

70:902

Замена масла в КПП Лада Гранта

71:1407

и заливаем трансмиссионку

71:1459

Замена масла в КПП Лада Гранта

72:1964

не забывая контролировать уровень масла (контрольная пробка).Я залил примерно 2.3 литра.

72:2127



Замена масла в КПП Лада Гранта

73:504

Собираем в обратной последовательности.

73:582

Замена масла в КПП Лада Гранта

74:1087

Нюансы.1. Прогрейте масло в кпп перед его заменой/сливом. Можно прокатиться километров 5-10.Горячее масло сливается почти без остатков-оно жиже.2.Перед сливом масла, лягушку(выключатель з/х)закрутить назад(если открутили)-на пару ниток, чтоб напор масла из сливной пробки был поменьше.3.Защиту желательно снять(на моей отверстие в районе пробок большого диаметра-поэтому я ее не снимал).4.Использовать можно и канистру, но дополнить ее-воронкой с широким горлом. Хотя, недавно менял масло в кпп на классике-для слива масла, подставили обычный тазик (дешево и сердито) - он низкий и широкий, не промахнешься.

74:2187



http://car-exotic.com/lada-granta/vaz-2190-car-transmission-13.html, http://car-exotic.com/lada-granta/vaz-2190-car-transmission-18.html, https://www.drive2.ru/l/3541562/

74:178
1 1 1 1 1 1 1 1 1 1 Рейтинг 1.00 [1 Голос]
111299

Метки: кпп, кольцо подшипников дифференциала

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
