Охлаждение усилителя и магнитолы в ВАЗ 2110, 2111, 2112

Давненько заглядывался на Урал д12, и вот наконец взял его себе.

0:115

Охлаждение усилителя и магнитолы в ВАЗ 2110, 2111, 2112Охлаждение усилителя и магнитолы в ВАЗ 2110, 2111, 2112

1:620

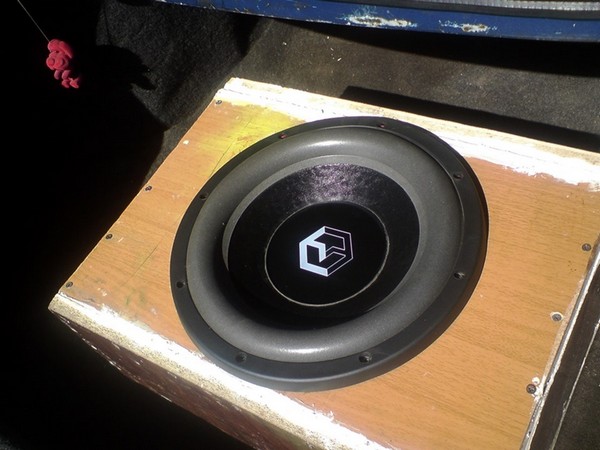

Собственно, динамик довольно известный и в представлении не нуждается.

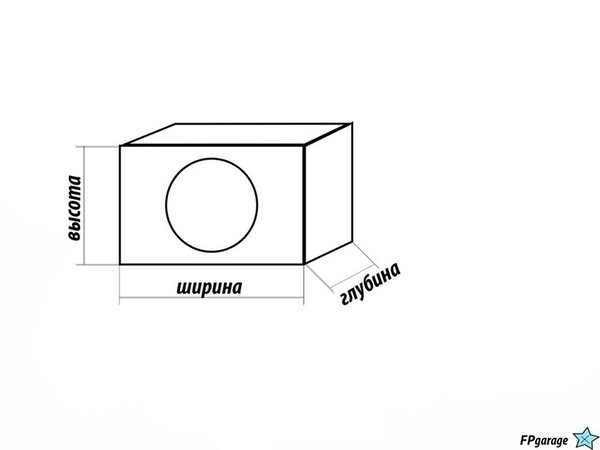

Поселил я его в закрытый ящик на 30 литров чистого и запитал в 2Ома от Kicx ar 2.120.

1:894

2:1399

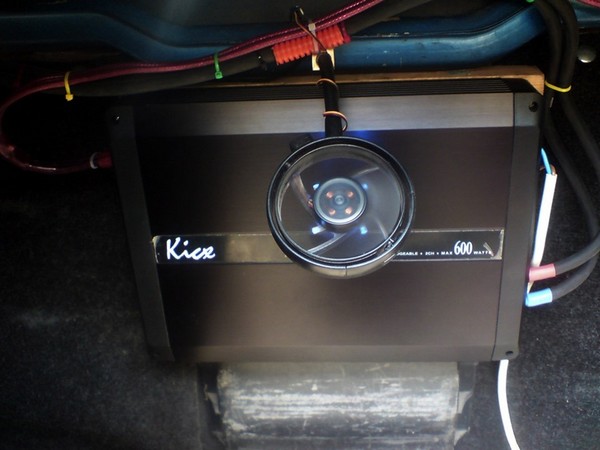

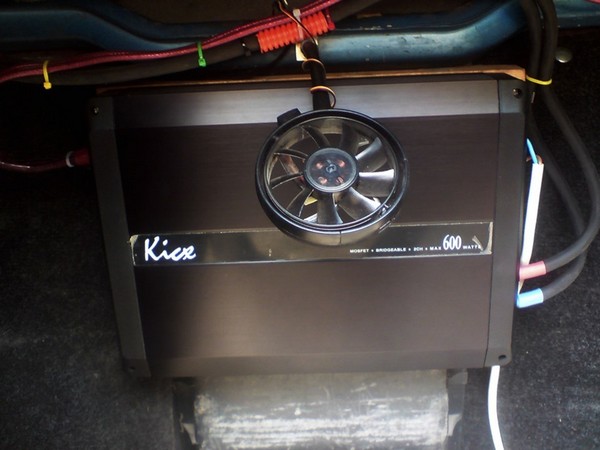

Усилок этот конечно не сабовый и не предназначен для работы в 2Ом. Поэтому чтоб не спалить его, необходимо позаботиться об охлаждении. Собственно, тут все просто, два вентилятора от компа 8х8см, один спереди и один сзади.

2:1801

3:2306



4:504

5:1009

6:1514

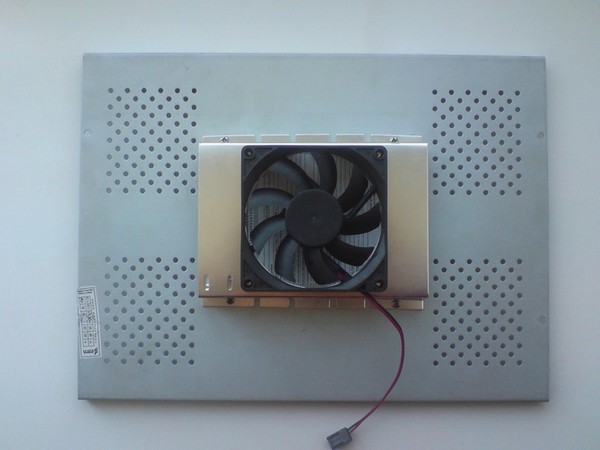

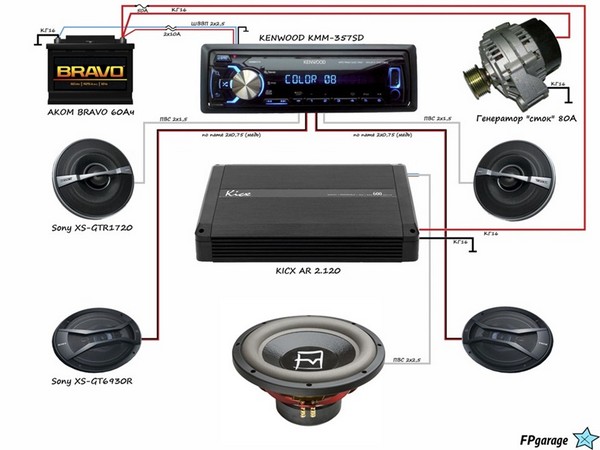

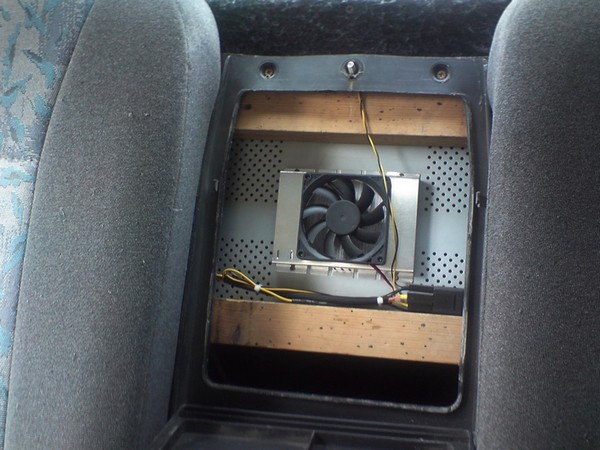

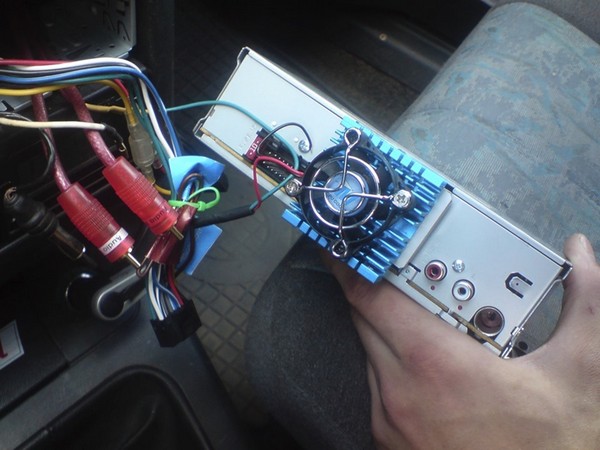

Чтобы вентиляторы включались и выключались вместо с усилком нужно запитать их "рема" магнитолы. Поскольку управляющий канал магнитолы не рассчитан на большую нагрузку, реализуем подключение через реле. Тут тоже ничего сложного: берем релюшку, колодку с проводами для нее, 30 контакт соединяем с плюсом для усилка, 86 на минус, рем к 85, а от 87 запитываем управляющий усилителем и вентиляторы. Ну а раз дело дошло до вентиляторов, то решил снабдить небольшим еще и магнитолу.

6:2375



7:504

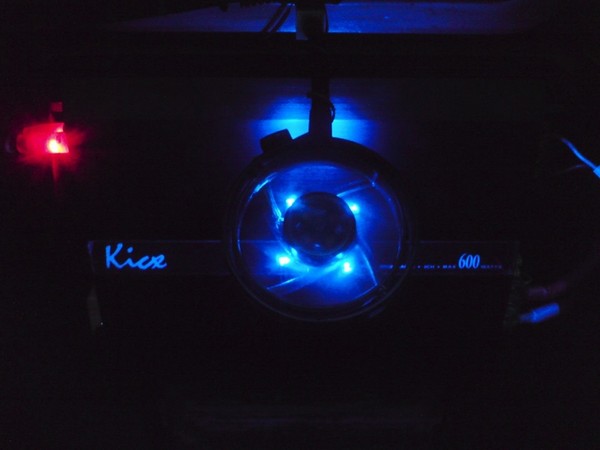

Вентиляторы подбирал нешумные, так что не досаждают и своей задачей справляются, бонусом еще и синяя подсветка в багажнике.

7:734

8:1239

P.S. Наклейка лежала в коробке с сабом

8:1309

9:1814

10:2319



11:504

12:1009

13:1514

https://www.drive2.ru/l/4629032/

13:1550
