Переделка задних стоек Nissan Sunny b15

Решил я воплотить в реальность давнюю мою задумку — переделку задних стоек в разборные под картриджи. Перекурил много страниц интернета и вот к чему пришел: Наиболее подходящие картриджи оказались KYB 664014. Этот картридж от Volkswagen Golf II, Jetta II — F. Мягко сказать это легкие машинки массой около 850-880 кг. Но это передние картриджи развесовка примерно 550/300 (плюс- минус). Масса моего автомобиля 1200. Развесовка примерно 750/450, так что должны подойти

0:798

Переделка задних стоек Nissan Sunny b15

1:1303

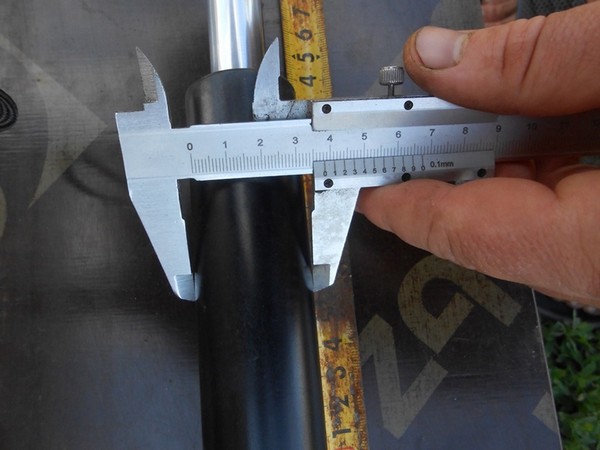

Привожу размеры картриджа диаметр тела 38.5 мм, диаметр штока-20 мм, диаметр резьбы 14 мм, длина тела 330 мм, ход штока до резьбы 213 мм, но заходит только на 200 мм — 13 мм на шайбу и гайку сверху, резьба 40 мм. Ну и наглядно:

1:1689

Переделка задних стоек Nissan Sunny b15

2:2194



Переделка задних стоек Nissan Sunny b15

3:504

Переделка задних стоек Nissan Sunny b15

4:1009

Переделка задних стоек Nissan Sunny b15

5:1514

Переделка задних стоек Nissan Sunny b15

6:2019



Переделка задних стоек Nissan Sunny b15

7:504

Ну а вот размеры моей стойки каяба 332059: длина тела 360 мм, шток до резьбы 225 мм, кстати до конца тоже не доходит 15 мм.

7:712

Переделка задних стоек Nissan Sunny b15

8:1217

Переделка задних стоек Nissan Sunny b15

9:1722

Нам необходимо сделать удлинительные втулочки на шток, я взял шток от старой передней стойки диаметром 20 мм, и попросил токаря сделать 2 втулки длиной 25 мм с отверстием 14 мм,

9:2041



Переделка задних стоек Nissan Sunny b15

10:504

Переделка задних стоек Nissan Sunny b15

11:1009

Вот что получилось

11:1047

Переделка задних стоек Nissan Sunny b15

12:1552

Переделка задних стоек Nissan Sunny b15

13:2057



С накинутыми шайбой и гайкой получилось 225 мм, то что нам и нужно.

13:120

Переделка задних стоек Nissan Sunny b15

14:625

Переделка задних стоек Nissan Sunny b15

15:1130

У токаря заказал заказал вот такие переходники с резьбой, для этого нужна труба с внутренним диаметром 45мм, редкая зараза нашел у себя в металлоломе 40см длиной всего. Но этого хватило. Внутреннюю часть попросил проточить на долю миллиметра и снять шов, чтоб налезла на тело стойки(45мм)

15:1653

Переделка задних стоек Nissan Sunny b15

16:2158



Переделка задних стоек Nissan Sunny b15

17:504

Переделка задних стоек Nissan Sunny b15

18:1009

Переделка задних стоек Nissan Sunny b15

19:1514

длину взял с запасом, по факту нужно 50мм

19:1590

Отрезаем болгаркой вот так

19:1643

Переделка задних стоек Nissan Sunny b15

20:2148



по пунктиру

20:24

Тело картриджа короче тела стойки, путем подгона определил, что потребуется проставка, очень хорошо подошёл кусочек трубы на 32мм, длиной 15мм, кидаем на дно стойки и вставляем картридж, немного покрутив его чтоб все встало на свои места. Теперь примеряем переходник.

20:512

Фотки не смог больше закинуть поэтому делаю 2 часть.

20:610

Тело картриджа короче тела стойки, путем подгона определил, что потребуется проставка, очень хорошо подошёл кусочек трубы на 32мм, длиной 15мм, кидаем на дно стойки и вставляем картридж, немного покрутив его чтоб все встало на свои места. Теперь примеряем переходник. Очень важно шайбу, которая идет в комплекте сразу одеть на картридж чтоб села до конца. Так как она заходит очень туго то потребуется молоток, по кругу набиваем шайбу до конца.

20:1418

Переделка задних стоек Nissan Sunny b15

21:1923

Делаем чтобы шайба торчала на 5 мм, чтоб все затянулось хорошо

21:2039



Теперь прихватываем, обязательно вынимаем картридж, обвариваем и подкрашиваем

21:148

Переделка задних стоек Nissan Sunny b15

22:653

Теперь заливаем масло в стойку для лучшей теплоотдачи (простая отработка)

22:792

Переделка задних стоек Nissan Sunny b15

23:1297

Вставляем картридж, не забыв про переходник и закручиваем гайку очень хорошо. Я использовал большой газовый ключ

23:1508

Переделка задних стоек Nissan Sunny b15

24:2013



Переделка задних стоек Nissan Sunny b15

25:504

Вот готовые стойки

25:542

Переделка задних стоек Nissan Sunny b15

26:1047

Переделка задних стоек Nissan Sunny b15

27:1552

Переделка задних стоек Nissan Sunny b15

28:2057



Переделка задних стоек Nissan Sunny b15

29:504

Переделка задних стоек Nissan Sunny b15

30:1009

Пробег 650 км. Стойки показали себя просто отлично хотя, они масляные, сам не ожидал

30:1162
