Подсветка логотипа автомобиля ВАЗ 2110, 2111, 2112

С появлением светодиодов открылось второе дыхание для тюнинга автомобилей. Например, с помощью все тех же светодиодов можно сделать интересную подсветку логотипа автомобиля, которая будет подсвечивать значок ночью вместе с габаритами, либо загораться красным вместе со стоп-сигналом.

0:526

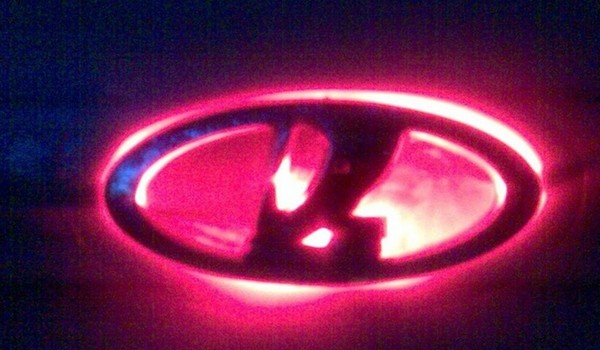

Подсветка логотипа автомобиля ВАЗ 2110, 2111, 2112

1:1031

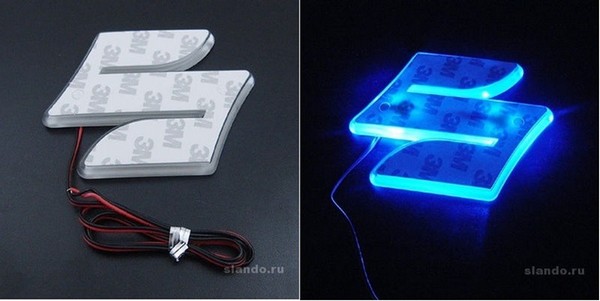

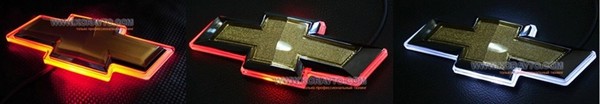

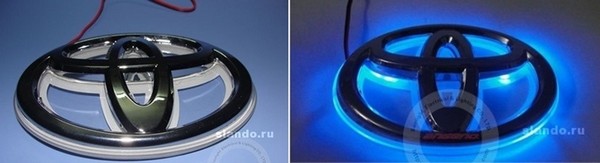

Для иномарок есть возможность купить логотип автомобиля с подсветкой уже в готовом варианте.

1:1206

Цена такого удовольствия в интернет-магазинах начинается от 1500р до 2100р.

1:1341

2:1846

3:2351



Установка готового варианта не вызывает сложностей, все делается предельно просто.

3:156

Если сделать подсветку логотипа своими руками, то изделие обойдется Вам почти бесплатно!

3:323

Подсветка логотипа автомобиля оргстеклом

3:408

Потребуется:
1. Оргстекло 3-4мм толщиной;
2. Светодиоды (2-3штуки);
3. Напильник, надфиль и Клей.

3:578

4:1083

Порядок действий:
1. Снимаем обшивку крышки багажника (если есть)
2. Видим креплениям логотипа (обычно концы или расплавлены образуя утолщения, или на них одеты стопорные колечки)
3. Снимаем логотип
4. Берем лист бумаги, прикладываем к логотипу и обводим карандашом контуры логотипа. Получаем выкройку-шаблон.
5. Находим кусок оргстекла толщиной 3-4мм.
6. Делаем на нем разметку по шаблону и выпиливаем на точильном станке или вручную напильником (трудно доступные места и углы лучше обрабатывать надфилем)
7. Сверлим отверстия под ножки логотипа
8. Прикладываем оргстекло к логотипу (проверяем что бы оргстекло не выступало за края)
9. Берем 2-3 светодиода.
10. В слое оргстекла делаем углубления под диоды и провода
11. Диоды надо расположить так, что бы заводской логотип закрывал их собой и их не было видно.
12. Использовать нужно сверхяркие диоды и сверх малые (чем меньше тем лучше).
13. Провода нужно использовать самые тонкие.
14. Балластные резисторы также можно паять не на ножки диода, а непосредственно уже в разрыв питающих проводов (для диода некритично, где именно впаян резистор).

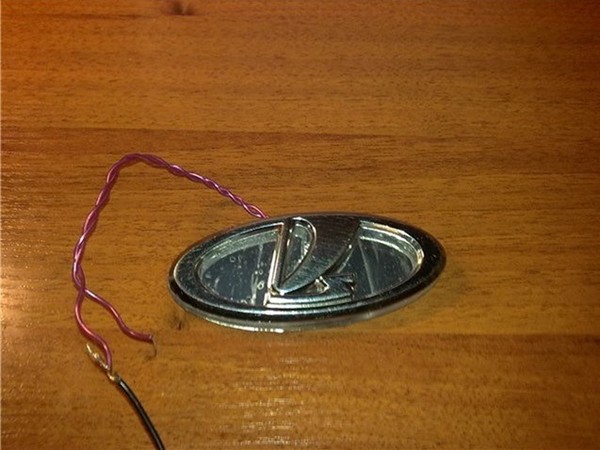

15. Вклеиваем в оргстекло диоды с припаянными проводами (провода прокладываем к крепежным штырям логотипа)
16. Может возникнуть необходимость рассверлить в крышке багажника отверстие (что бы в него пролезли провода и ножка крепления) или пожертвовать одной из ножек и пропустить проводку через отверстие предназначенное для нее.
17. Склеиваем логотип и подложку из оргстекла с диодами вместе
18. Устанавливаем логотип на место (из-за подложки наши крепежные штыри стали короче на 3-4 мм поэтому возможны трудности при установке)
19. Мне вообще пришлось оба штыря спилить, на места их основания приклеить две гайки и при монтаже вкручивать в гайки болтики, подобрав их нужной длинны (или укоротив на точиле)
20. Провода от диодов протягиваем к левому, или правому заднему фонарю
21. Белые диоды цепляем на габарит (не забываем про полярность диодов)
22. Если ставили еще и красный, то его цепляем на провода стопа

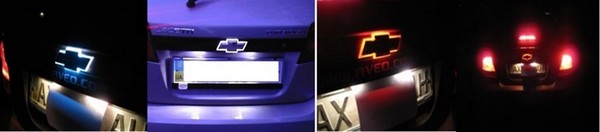

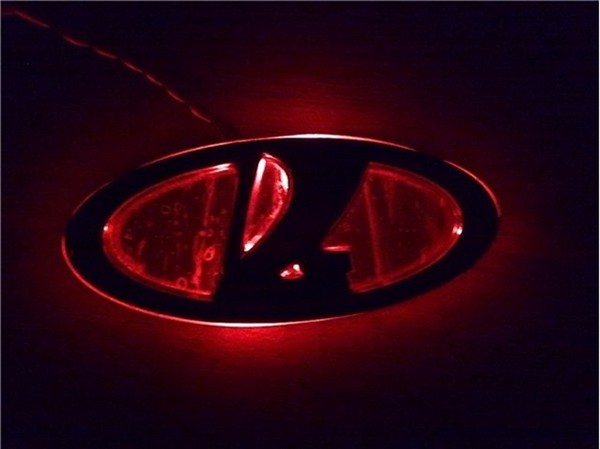

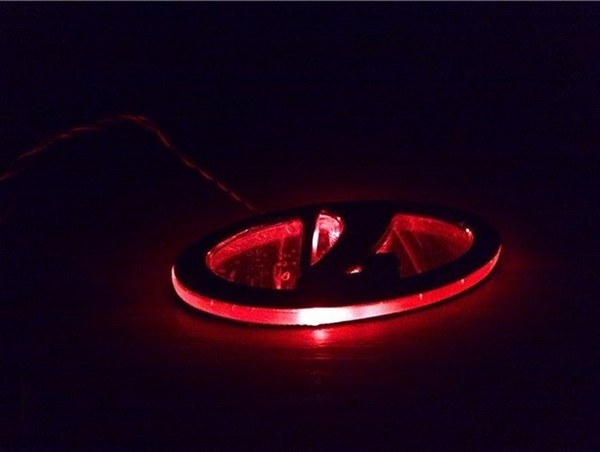

23. Ну и все логотип светится белым (или каким вы там захотите), а при нажатии на стопы дополнительно загорается красный.

4:4938



5:504

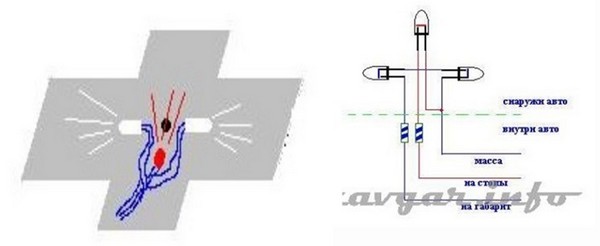

В идеале, через отверстие протягивается максимум три провода (или вообще два, если делается только подсветка без стоп-сигнала).

5:740

6:1245

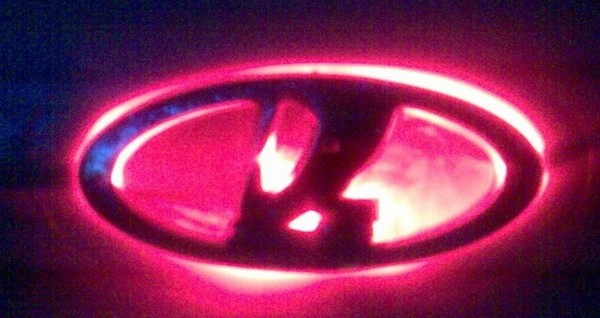

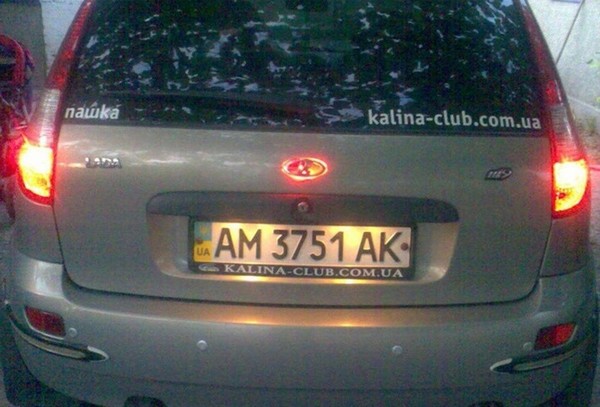

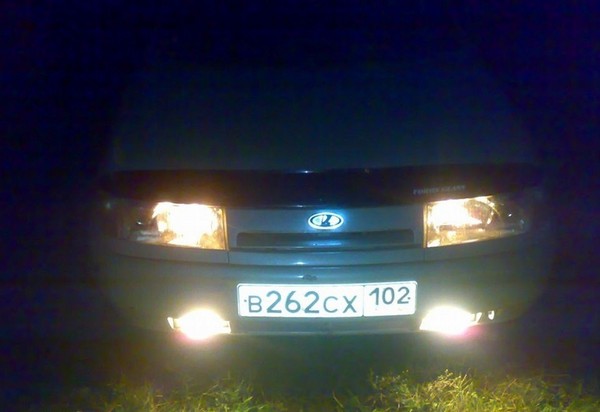

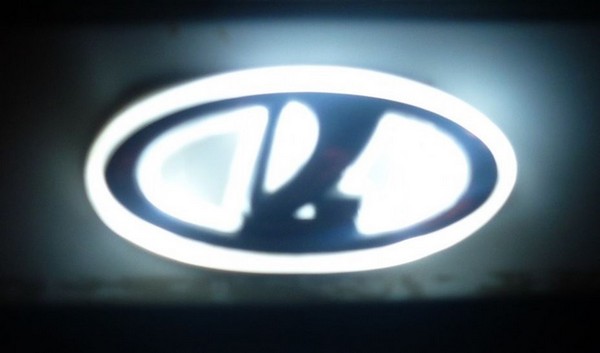

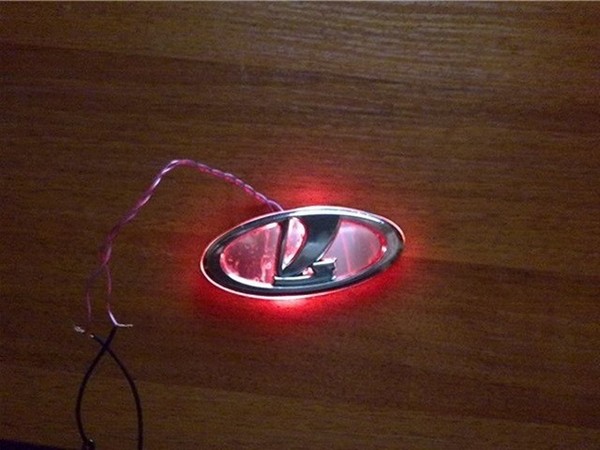

Подсветка логотипа ЛАДА будет смотреться так:

6:1333

7:1838

8:2343



9:504

10:1009

11:1514

12:2019



Подсветка значка ЛАДА для которой потребуется:

12:89

1. Светодиод 3мм (4шт);
2. Резисторы 4шт;
3. Оргстекло (4мм).

12:191

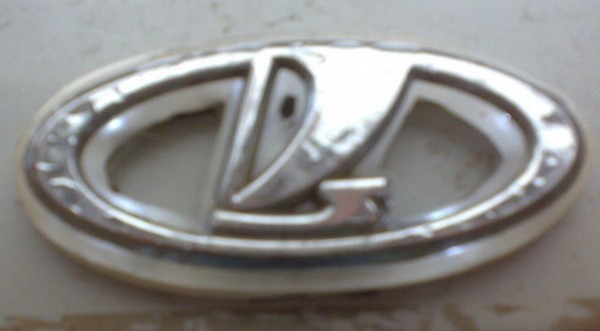

Выпиливаем оргстекло по контуру эмблемы ЛАДА с запасом 3мм. Просверливаем в нем 2 отверстия для шильдика. Обтачиваем края на 1мм, а оставшиеся 2мм по периметру значка выводим под конус, так чтобы шильдик стал продолжением вставки из оргстекла.
Высверливаем с запасом весь внутренний контур сверлом 1-3мм, и надфилями выводим под конус. Обрабатываем наждачной бумагой №1000.

12:871

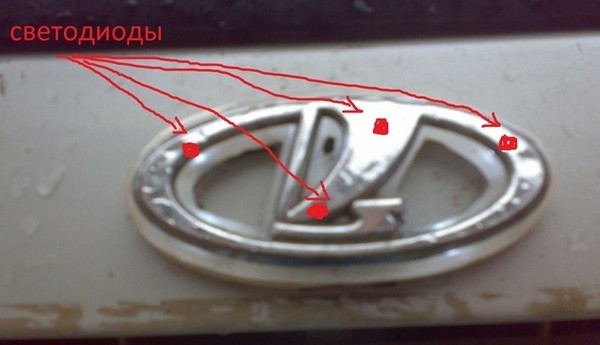

Сверлим 4 отверстия под светодиоды. Головки диодов делаем матовыми с помощью надфилей (для лучшего рассеивания). Вставляем их в отверстия, и спаиваем с резисторами, подводим питание. Чтобы свет лучше отражался, красим заднюю сторону, которая будет прилегать к кузову белым лаком для ногтей. Заливаем ровным слоем горячего клея, и подключаем к габаритам. Шильдик ЛАДА с подсветкой крепим на 2х-сторонний скотч.

12:1620

13:2125



14:504

15:1009

16:1514

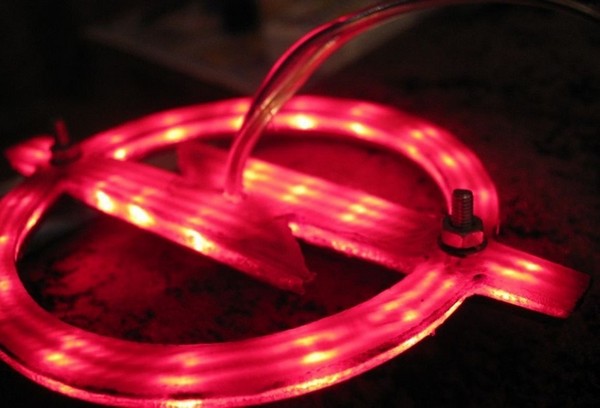

Изготовление подсветки логотипа автомобиля из печатной платы

16:1636

Потребовалось:
1. Светодиоды СМД красные;
2. Сопротивления подходящие;
3. Металлизированный текстолит;
3. Хлорное железо для протравливания платы.

16:1907

Изготавливаем печатную плату по форме эмблемы? и припаиваем smd диоды (2х1,5мм).
1. Изготовление печатной платы из текстолита вручную и напильником.
2. Параллельно изготовил оргстекло — проставка-рассеиватель между платой и эмблемой.

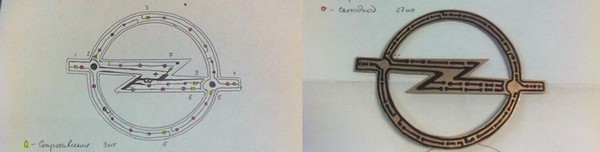

3. Наносим схему подключения диодов на плату.
4. Протравлены дорожки и просверлены отверстия под крепление;

16:2530



17:504

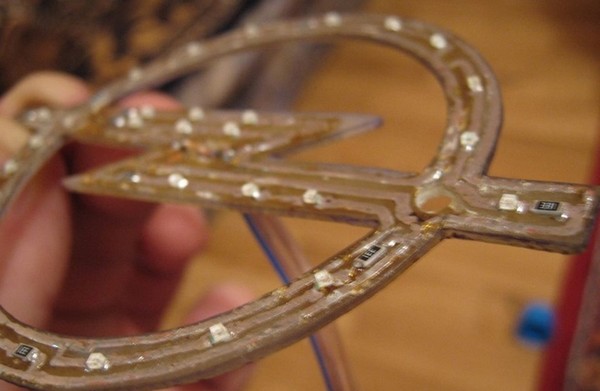

5. Припаяны сопротивления и диоды…Убедитесь в миниатюрности работы.

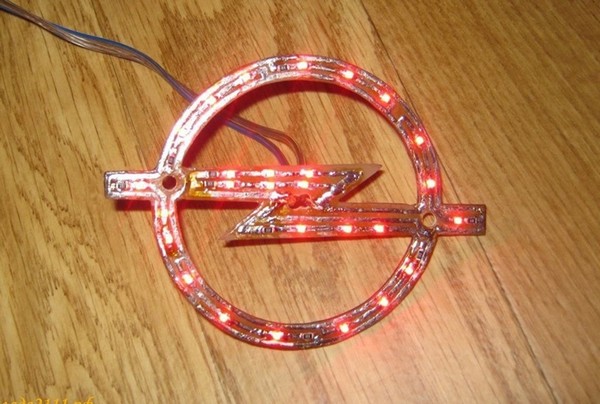

6. Проверка с включенным светом и без;
7. Всё собрано: в эмблему впаяны болтики м4 для крепления к багажнику? и все слои проклеены клеем!
8. Эмблема автомобиля с подсветкой.

17:943

18:1448

19:1953

20:2458
