Ремонт рулевой рейки Ford Focus 2

Содержание статьи:

0:37

1. Подтяжка болта рулевой рейки Ford Focus 2

0:112

2. Перечень запчастей для ремонта рулевой рейки Ford Focus 2

0:217

3. Устранение стука рулевой рейки Ford Focus 2

0:296

1. Подтяжка болта рулевой рейки Ford Focus 2

Неполадка: стучит рулевая рейка Ford Focus 2. При повороте направо на мелких кочках, слышен отчетливый стук рейки, этот стук узнаю еще с нашей марки. До этого была десятка там стук был очень похож, но там регулировочный болт был в шаговой доступности и подтянуть рейку было 2 минутным делом. Тут же все запрятано достаточно глубоко. Выяснил, что болт на фокусе мало того, что находится в районе левого переднего колеса, за защитой и за подрамником, он еще и пластиковый! Но, даже его можно подтянуть так, что рейка перестает стучат.

0:1326

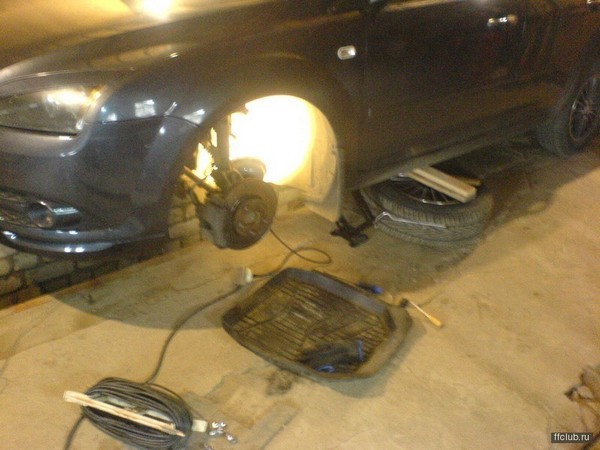

Выбрал свободный день и заехал на яму. На форуме писали, что возможно без ямы до болта дотянуться, необходимо только снять переднее левое колесо. В общем попробовал — у меня дотянуться не получилось, не знаю, что за акробаты способны извернуться и без ямы его подтянуть, хотел бы я на них поглядеть.

0:1872

Снял защиту. Но даже и со снятой защитой, очень сложно его увидеть, уж не говорю о том, чтобы подтянуть. Болт защищен пластиковой заглушкой, возможно это ограничитель от самоотвертывания. Эта заглушка держится на герметике и в результате отковыривания отверткой, она сверху надломилась, но выкидывать не стал и решил после всех операций поставить на место предварительно обмазав герметиком. Попытался делать фотки — у меня ничего не получилось, т.к. трудно подлезть фотоаппаратом, поэтому выкладываю фотки с ffclub.ru

0:2815



Ремонт рулевой рейки Ford Focus 2

1:504

2:1009

та самая заглушка

2:1045

3:1550

вид болта со стороны снятого колеса

3:1619

4:2124



фото болта со стороны подрамника

4:63

5:568

из представленных ключей оказался только серебристый, им и подтянул

5:697

Болт очень легко подался повороту. При появлении небольшого усилия, закончил затяжку и собрал все как было. Болт удалось повернуть примерно на 30 градусов. В итоге руль крутится как обычно, после поворотов руль возвращается, но теперь в салоне тишина)
В планах заменить этот болт на металлический. Как пишут на форуме, болт подходит от фьюджина, но надо приварить гайку для накидного ключа, а также подобрать пружинку на фото под цифрой 2.

5:1497

6:2002



Каталожник родной металлической прижимной гайки (вместо пластиковой — это кто точить не хочет по размерам ): 6772170 (номер 3 на фото).
Пружина (номер 2 на фото) — каталожник № 3707496
Прижимная вилка (номер 1 на фото) — 6317116

6:394

2. Перечень запчастей для ремонта рулевой рейки Ford Focus 2

На последней диагностике моего Фордика помимо прочего приговорили рулевую рейку (стук, течь жидкости ГУР по сальникам). Сразу скажу, у меня ГУР, а не ЭУР.
Ни для кого не секрет что рулевая рейка на Форд Фокус 2 стоит ну очень не дешево, да и ремонт ее обходится в среднем 15000 рублей, а какие гарантии что сделают качественно? Никаких…
Вот и задумал я сам перебрать рейку, благо у меня есть одна лишняя для экспериментов (досталась бесплатно от хорошего друга).

6:1334

В данном посте опубликую перечень необходимых запчастей для ремонта:
1. Ремкомплект рулевой рейки (сальники) №AG0008 (цена 3000р.)

6:1566

7:2071



Ремкомплект рулевой рейки

7:51

8:556

Виден номер запчасти

8:598

9:1103

Внутренности ремкомплекта рулевой рейки

9:1182

2. Гайка, которой подтягивают рейку, взамен пластиковой штатной №6772170 (цена 150р.)

9:1330

10:1835

Гайка

10:1849

11:2354



Гайка по крупнее

11:33

3. Втулка скольжения SKF PCM 252815 E (я заплатил 510 рублей за две втулки с учетом доставки Почтой России)
Из за этой втулки часто бывает стук, в автозапчастях ее не купить

11:333

12:838

Втулка скольжения

12:875

Также может пригодиться, но я не смог купить:

12:960

4. Прижимная вилка №6317116
Она как раз прижимается регулировочной гайкой и убирает люфт в зацеплении рейки с шестерней

12:1178

5. Пружина №3707496
Ставится между прижимной вилкой и регулировочной гайкой

12:1316

В общем-то это и все запчасти которые нам необходимы для ремонта рейки.
Возможно может понадобиться наждачная бумага разной зернистости — это для восстановления штока рейки, если его повредила коррозия.

12:1694

3. Устранение стука рулевой рейки Ford Focus 2

13:2278



Рулевая рейка прошла наружную мойку. 1. Заменяем верхний подшипник распределителя рейки на подшипник скольжения из капролона. 2. Устанавливаем металлическую гайку поджима опорной втулки вместо штатной пластмассовой. 3. Заменяем крышку на новую.

13:451

14:956

Подрамник опускаем. Откручиваем болты крепления рулевой рейки

14:1075

15:1580

Не забываем про подушки выхлопной системы, поддеваем их отверткой и снимаем.

15:1724

16:2229



…передние болты крепления подрамника.

16:74

17:579

Откручиваем болт и вынимаем трубки ГУР из распределителя рейки, ловим старое масло.

17:736

18:1241

Откручиваем звездочкой винт крепления трубок ГУР к корпусу рейки.

18:1366

19:1871

Откручиваем гайки рулевых наконечников головкой на 15 и вынимаем их из поворотных кулаков.

19:2040



20:504

Выкручиваем болт на 10 под рулевой колонкой. Снимаем рулевой карданчик с рейки. Фиксируем руль от проворачивания, вытащив ключ из замка зажигания.

20:774

Так же были выполнены токарные работы по изготовлению втулки, регулировочный гайки, и сливного болта, которые благополучно были установлены.

20:1037
