Ремонт рулевой рейки Honda Civic

Проблема: стук в рулевой рейке на Honda Civic

0:77

Ремонт рулевой рейки Honda Civic

1:582

Постукивающая рулевая рейка - это неприятно, а откровенно стучащая это жутко раздражающе и совсем не полезно для механизма. Так вот за двадцать тысяч пробега, что я успел наездить на своем цивике, постукивающая рейка успешно превратилась в стучащую. Наши дороги усиленно этому способствуют. Таким образом, было решено исправить недуг и сэкономить при этом 72 тыс. рублей, которые просят за новый механизм.

1:1324

Задача: отремонтировать рулевую рейку для Honda Civic.

1:1420

Необходимы следующие запчасти:
53537SMGE01 Кольцо стопорное 2 шт.;
53416SMGE01 Подпор штока рейки 1 шт.;
53417SMGE01 Кольцо уплотнительное (на подпор) 1 шт.;
53540SMG003 Наконечник рулевой правый 1 шт.;
53560SMG003 Наконечник рулевой левый 1 шт.;

1:1816


53010SMGE01 Тяга рулевая левая 1 шт.;
53011SMGE01 Тяга рулевая правая 1 шт.;
91503SZ3003 Клипса (на защиту моторного отсека) побольше.

1:2034





1:9

Если брать все что я выше перечислил, то это выйдет около пяти тысяч. Когда я снял рейку то выяснилось, что рулевые наконечники на моей рейке в идеале, а тяги я менял совсем недавно. Теперь наконечники лежат и пылятся.

1:406

Кроме этого вам придется обратиться к токарям и выточить две втулки из капролона

1:558

Ремонт рулевой рейки Honda Civic

2:1063

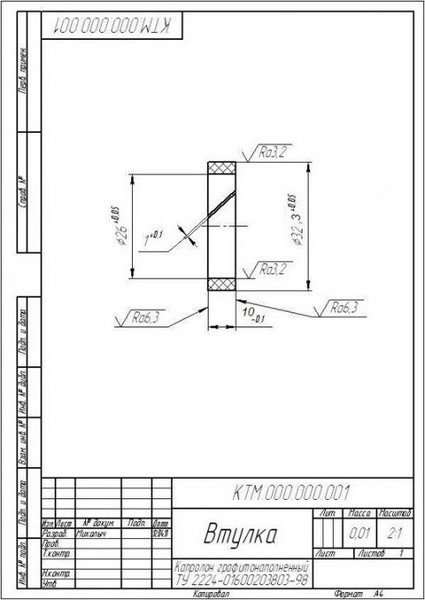

Капроновые втулки в рейку Civic 5D

2:1123

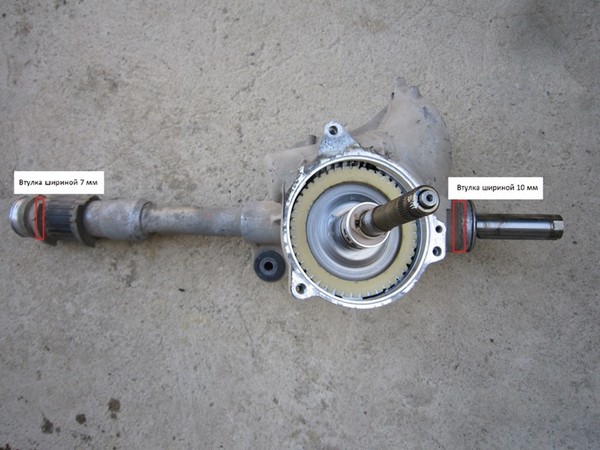

Я сделал две одинаковые втулки. После выяснилось, что они разные: с одной стороны втулка шириной 10 мм, а с другой 7 мм. Одну втулку пришлось дорабатывать на месте. Где какая показано ниже на фото.

2:1478

clip_image002[4]

3:1983

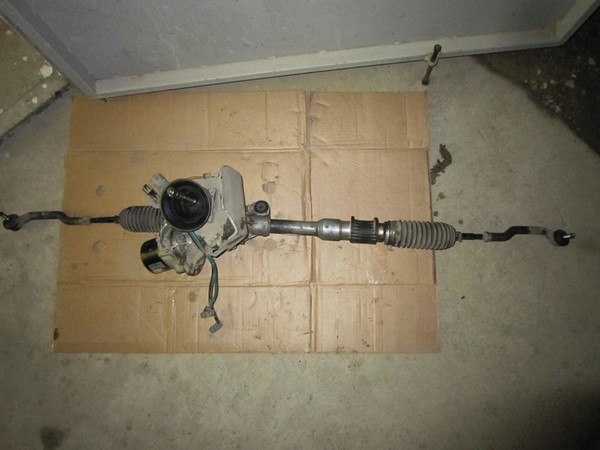

Я сконцентрирую внимание на самом процессе разборки и ремонта рейки. Итак, предположим вы сняли рейку, предварительно изрядно помучавшись с подрамником.

3:2268



Ремонт рулевой рейки Honda Civic

4:504

Собственно рейка

4:539

Первое что вы сделаете это снимите пыльники и открутите рулевые тяги, ключ на 34. Это несложная операция.

4:732

Ремонт рулевой рейки Honda Civic

5:1237

Откручиваем тяги

5:1272

Снимаете все кронштейны с разъемами и проводами, откручивая три болта М6 (головка на 10 мм) с крышки редуктора (показано стрелками).

5:1512

Ремонт рулевой рейки Honda Civic

6:2017



Снимаем провода и разъемы

6:50

Откручиваете электродвигатель электроусилителя.

6:145

Ремонт рулевой рейки Honda Civic

7:650

Откручиваем три болта М6 (головка на 10 мм) на электродвигателе

7:766

Далее снимаете крышку редуктора. Он крепится тремя болтами М6 (головка на 10 мм).

7:913

Ремонт рулевой рейки Honda Civic

8:1418

Снимаем крышку редуктора

8:1468

Теперь вы должны провести очень важную операцию! Необходимо пометить быстросохнущей краской два зуба на червячном колесе и далее поставить метки напротив помеченных зубъев на корпусе изнутри. Ни в коем случае ничего не крутите и не трогаете сам шток рейки. Замеряете вылет рейки с любого понравившегося вам конца, после чего записываете значение или запоминаете если с памятью все хорошо.

8:2186



Ремонт рулевой рейки Honda Civic

9:504

Метим положение червячного колеса

9:571

Ремонт рулевой рейки Honda Civic

10:1076

и замеряем вылет штока из корпуса

10:1141

Далее вы демонтируете вал-шестерню с червячным колесом. Для этого вы откручиваете крышку ключом на 32, под ней располагается упорная гайка откручиваете ее ключом на 19 после чего легко вынимаете вал-шестерню. Только аккуратнее с подшипниками!

10:1586

Ремонт рулевой рейки Honda Civic

11:2091



Откручиваем крышку

11:38

Ремонт рулевой рейки Honda Civic

12:543

Откручиваем стопорную гайку

12:599

Ремонт рулевой рейки Honda Civic

13:1104

Теперь можно вынимать вал-шестерню

13:1172

После всего вы должны будете вытащить сам червяк, что вращает червячное колесо на вал-шестерне. Сделать это просто, а вот выкрутить упорную гайку надо постараться. Для этого вам придется поискать подходяший шестигранник с отверстием в центре, чтобы он оделся на вал червяка и вошел в грани гайки. (К сожалнию не помню размер шестигранника, ремонт проводился ночью и запомнить все размеры было решительно невозможно).

13:1936



13:1946

Ремонт рулевой рейки Honda Civic

14:2451



Хитрая упорная гайка

14:41

Наконец вам останется выкрутить гайку пружинного подпора рейки и вытащить сам подпор. ( У меня он был сильно изношен и я его заменил на новый).

14:303

Ремонт рулевой рейки Honda Civic

15:808

Пружинный подпор

15:843

Вот что вы вскоре получите

15:895

clip_image015[4]

16:1400

Корпус

16:1416

Ремонт рулевой рейки Honda Civic

17:1921

Все остальное

17:1950

После этого вы поменяете втулки в корпусе. Вытащить их будет непросто. Тут все зависит от вашего мастерства, смекалки и настойчивости. Я брал маленькую стамесочку, разрубал их внутри на части, после чего вытаскивал их оттуда по кускам. (У меня был такой износ втулок что местами шток рейки тер по силуминовому корпусу изнутри).

17:2548



Далее вы скрутите в спираль ваши выточенные втулки и вставите их в пазы в корпусе, после чего расправите их там внутри отверточкой и пинцетом, чтобы они плотно прилегали к корпусу и образовывали окружность в сечении ибо в противном случае вставить шток рейки будет проблематично. Теперь осталось собрать рейку в обратном порядке.

17:607

Очень важно чтобы вы правильно совместили метки на червячном колесе и корпусе рейки и замерянный вами ранее вылет штока рейки соответствовал записанному вами значению. Совмещайте метки и перескакивайте шестерней с зуба на зуб пока не добъетесь необходимого значения вылета штока и совмещения меток. В противном случае словите ошибку VSA и отправитесь на сервис для перекалибровки электроусилителя.

17:1344

В целом замена износившихся втулок это отличная альтернатива новой рейке за сотни миллионов и конечно же лучше железяк с разборки.

17:1588

Результат: работы по ремонту рулевой рейке на Honda Civic выполнены.
