Снятие, установка КПП ВАЗ 2108

Снятие, установка КПП 2108

1:502

Снятие и установка коробки передач, замена сцепления ВАЗ 2108.

1:616

Рекомендация: снимайте коробку передач с помощником.

1:717

Порядок выполнения

1:758



1:771

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

1:926

Снятие, установка КПП 2108

2:1431

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

2:1574

Снятие, установка КПП 2108

3:2079



Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

3:365

clip_image003

4:870

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

4:1029

clip_image004

5:1534

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

5:1678

clip_image005

6:2183

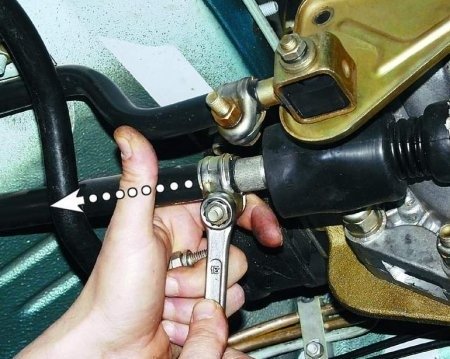

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

6:253

clip_image006

7:758

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

7:1273

clip_image007

8:1778

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

8:1993

clip_image008

9:2498



Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

9:476

clip_image009

10:981

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

10:1128

Снятие, установка КПП 2108

11:1633

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

11:1775

Снятие, установка КПП 2108

12:2280



Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

12:212

Снятие, установка КПП 2108

13:717

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

13:858

Снятие, установка КПП 2108

14:1363

Отверните две гайки крепления задней опоры силового агрегата к кузову.

14:1497

Снятие, установка КПП 2108

15:2002



Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

15:271

Снятие, установка КПП 2108

16:776

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

16:1057

Снятие, установка КПП 2108

17:1562

Сдвиньте коробку передач ВАЗ 2108 максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач.

17:2410



Результат: работы по снятию и установки КПП ВАЗ 2108 выполнены
