Способ соединения проводов при ремонте автомобильной проводки Toyota Corolla Е100

Сегодня мы поговорим об очень интересном, не всегда удобном, но максимально надежном способе соединения автомобильной проводки при проведении ремонтных работ.

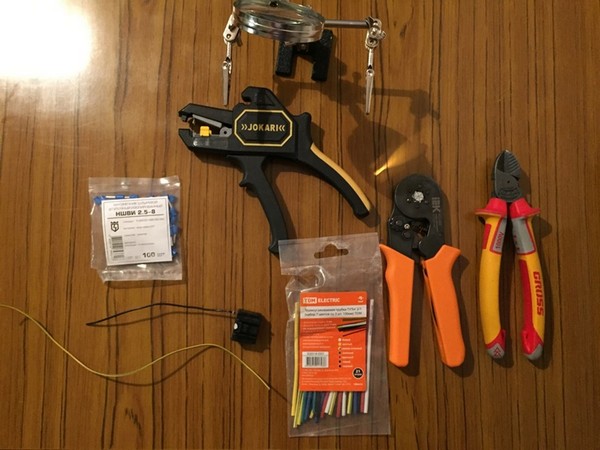

Для проведения работ нам потребуется:

0:366

Способ соединения проводов при ремонте автомобильной проводки Toyota Corolla Е100

1:871

1. Разъем с проводом (который необходимо удлинить);
2. Провод (удлинитель);
3. Наконечник штыревой НШВИ 2,5-8;
4. Термоусадочная трубка ТУТнг 2/1;
5. Съемник изоляции;
6. Бокорезы:
7. Клещи обжимные.
Приступим:

1:1240

2:1745

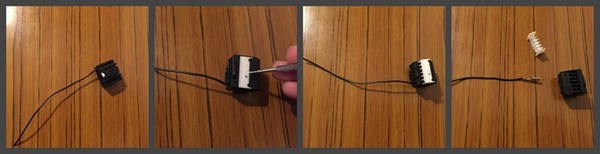

Разбираем автомобильный разъем, делается это для того что бы наконечник прошел через отверстие в обжимных клещах

2:1957

3:2462

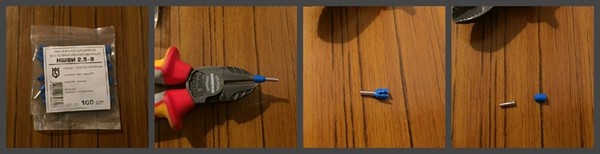

Бокорезами снимаем изоляцию с штыревого наконечника

3:100

4:605

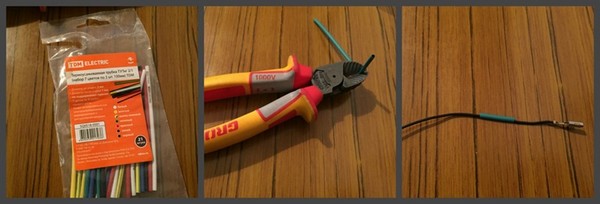

Бокорезами откусываем необходимое количество термоусадочной трубки, и надеваем ее на провод

4:780

5:1285

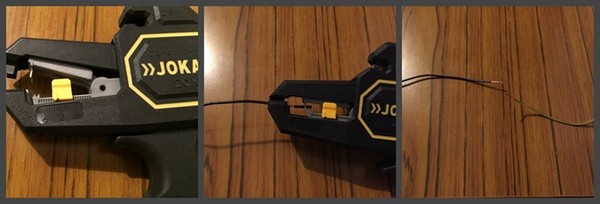

Съемником изоляции зачищаем провода

5:1356

6:1861

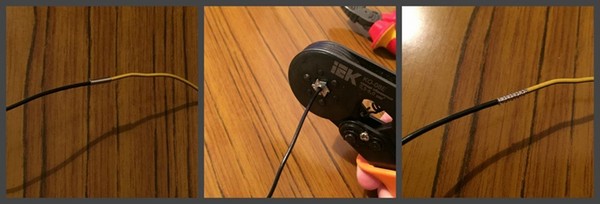

Соединяем между собой провода, надвигаем наконечник на место со снятой изоляцией, обжимаем наконечник

6:2053



7:504

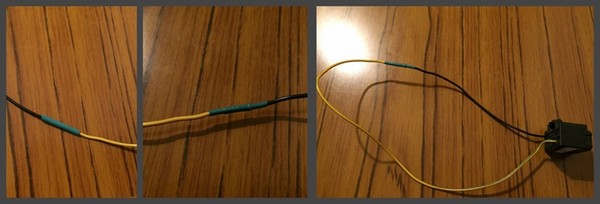

Натягиваем термоусадочную трубку на обжатое соединение, термоусаживаем, собираем разъем

7:672

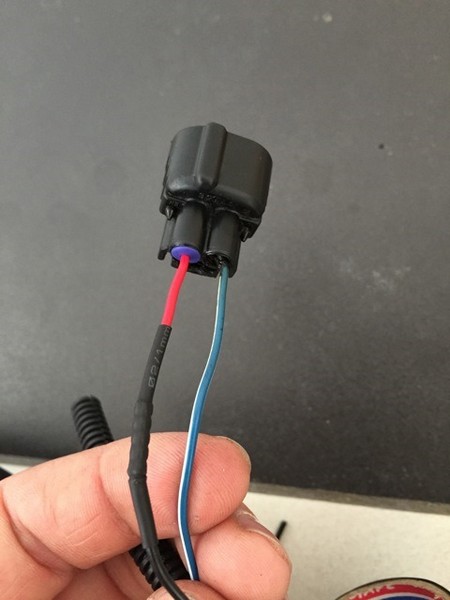

После проведения всех работ у нас получается надежное не разборное соединение, которое не потрескается и не сломается в процессе эксплуатации.

7:939

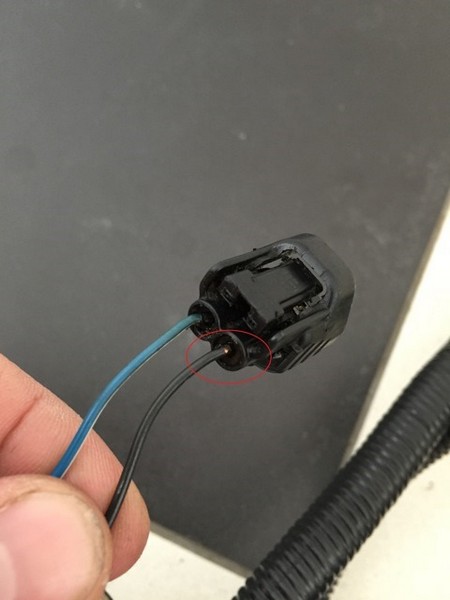

Думаю, Вам нередко приходилось сталкиваться с подобной ситуацией:

7:1064

8:1569

1. Разбираем разъем;
2. Находим донора, и обрезаем провод до необходимой длины;

8:1714

9:2219

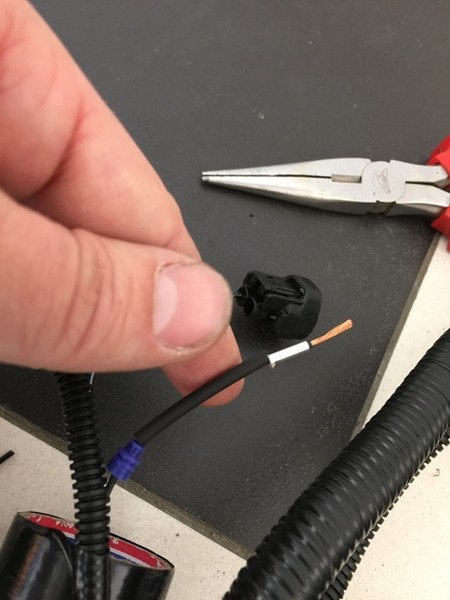

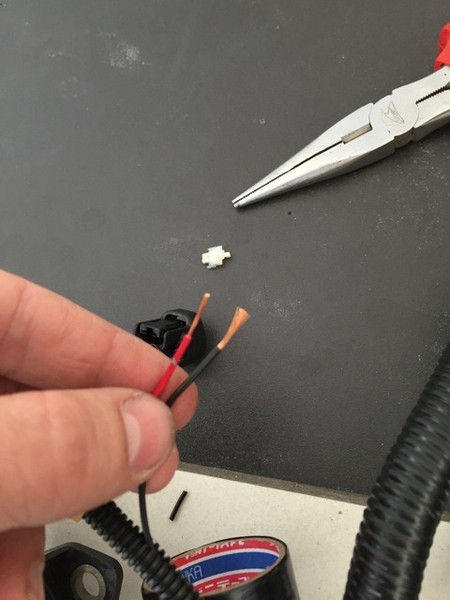

3. Зачищаем провода;

9:38

10:543

4. Отверткой отгибаем скобы удерживающие защитный наконечник, после снимаем его;

10:694

11:1199

12:1704

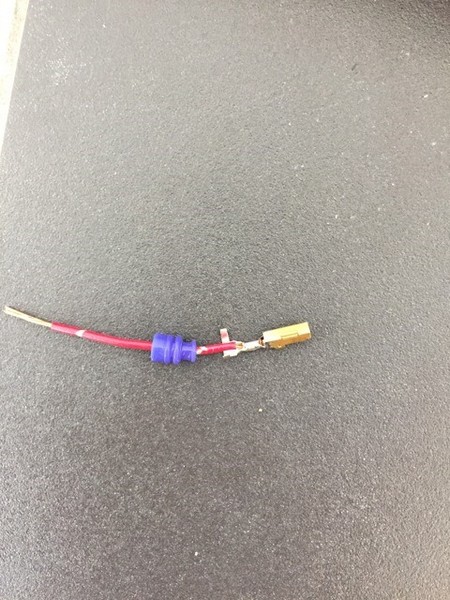

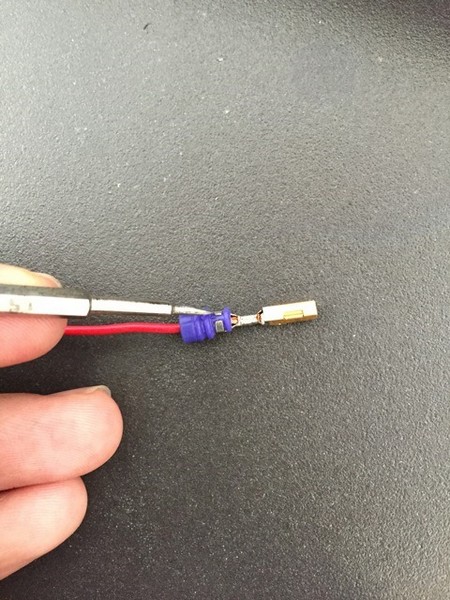

5. На ответную часть провода надеваем наконечник, термоусадочную трубку, обжимную гильзу.

12:1871

13:2376

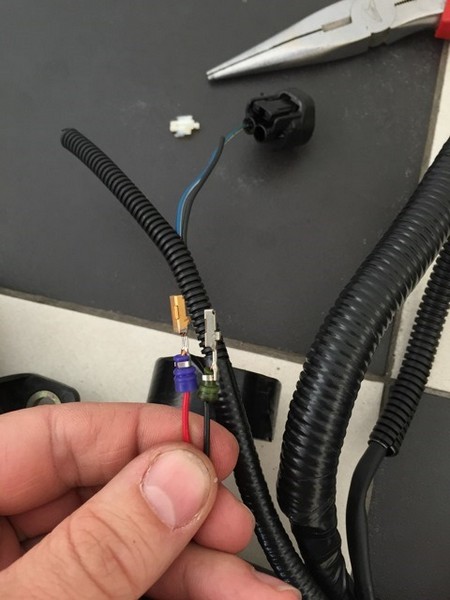

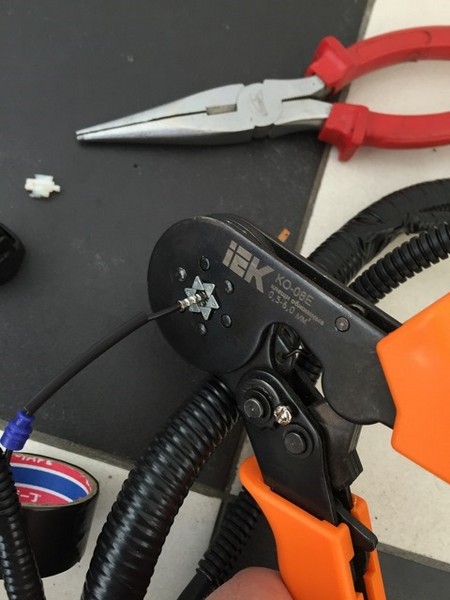

6. Соединяем провода, опрессовываем;

13:68

14:573

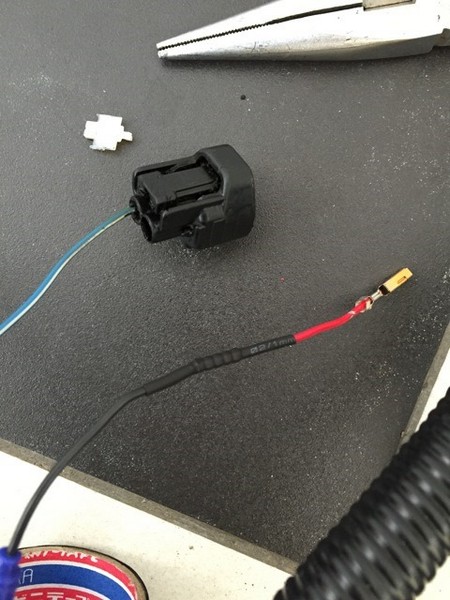

7. Термоусаживаем, натягиваем защитный наконечник на терминал;

14:691

15:1196

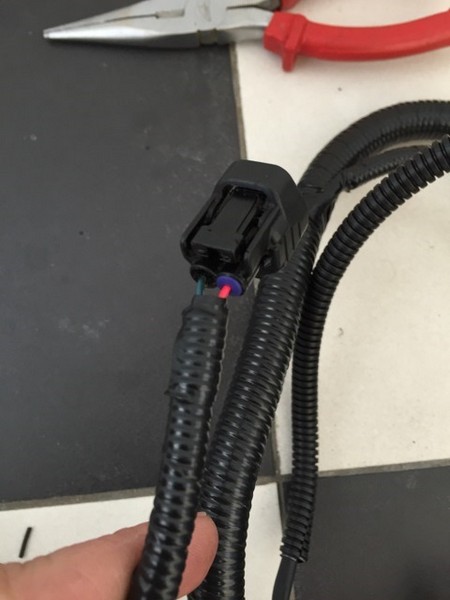

8. Собираем разъем;

15:1233

16:1738

17:2243



https://www.drive2.ru/l/9393398/, https://www.drive2.ru/l/9640544/
