Установка впускного коллектора Stinger 4-2-1 на ВАЗ 2110, 2111, 2112

Хочу рассказать, как я наконец то установил паук 4-2-1 от Стингер. Особенностью установки, в моем случае, является то, что паук был установлен на штатный резонатор и вместе с пауком была установлена гофра (виброкомпенсатор).

0:404

Установка впускного коллектора Stinger 4-2-1 на ВАЗ 2110, 2111, 2112

1:909

Заказ
Заказал паук 4-2-1. заказывал на сайте stinger-shop.ru/.

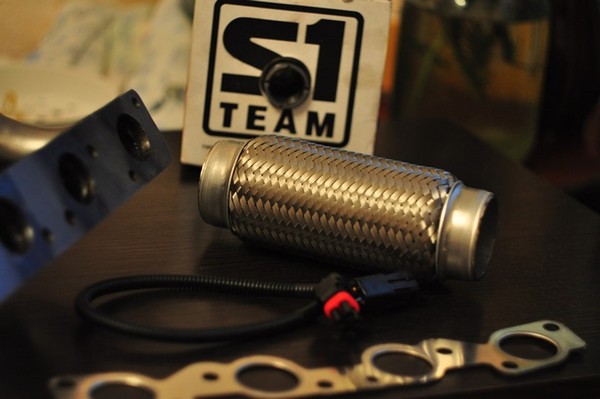

Были куплены следующие детали:
1. Впускной коллектор Stinger 4-2-1 16v -1500р
2. Прокладка -100р
3. Удлинитель датчика кислорода 150р
4. Гофра с двойной оплеткой D55 L200мм 540р
5. Графитовое кольцо с болтами -120р

1:1361

2:1866

Доставка осуществлялась транспортной компанией «ЖелДорЭкспедиция». Доставили быстро, из Тольятти до Таганрога заказ доехал за 9 дней. Доставка посылки весом в 11кг и объемом 0,1м обошлась всего в 550р.

2:2232



Установка
Как я уже говорил, я задумал установить паука на штатный резонатор и вварить гофру виброкомпенсатор. Почему я отказался от Стингеровского резонатора? Для себя я могу выделить ряд причин.

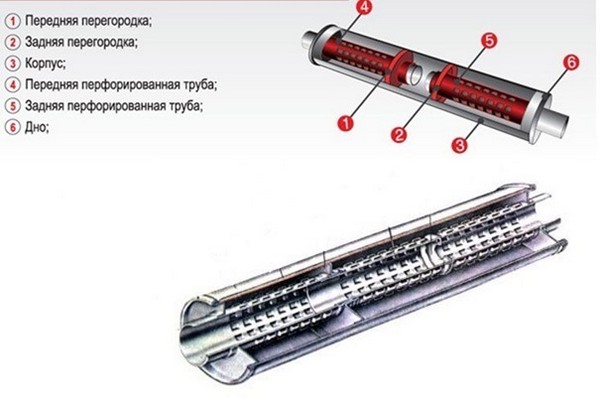

1. Штатный резонатор у меня из нержавейки и всё ещё в отличном состоянии, а Стингеровский сделан из обычной стали.
2. Немаловажным фактором для меня является шум, с которым, штатный резонатор по идее должен справляться лучше.
3. Находил информацию, о том, что прямоточный стингеровский резонатор практически не дает прибавку в мощности. Кстати, штатный резонатор по сути тоже
прямоточный, в нем нет никаких лабиринтов.

2:1130

3:1635

Ну и последний, но не менее важный фактор, это цена, а т.к. я по любому собирался заморачиваться с ввариванием гофры, то установка "болт он" меня не особо интересовала и переплачивать ради этого около 2000р не целесообразно.

3:2039

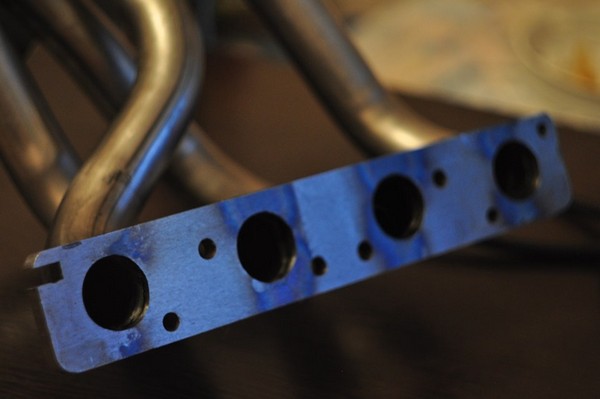

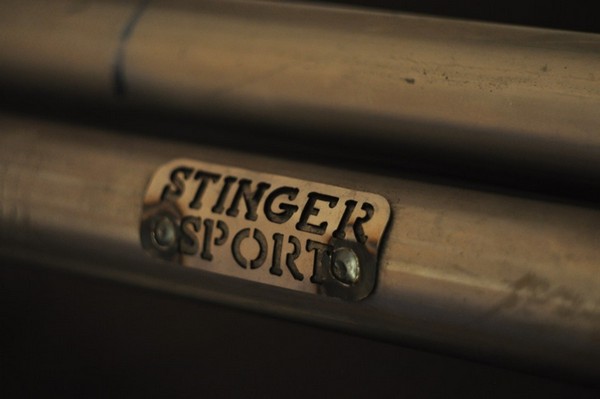

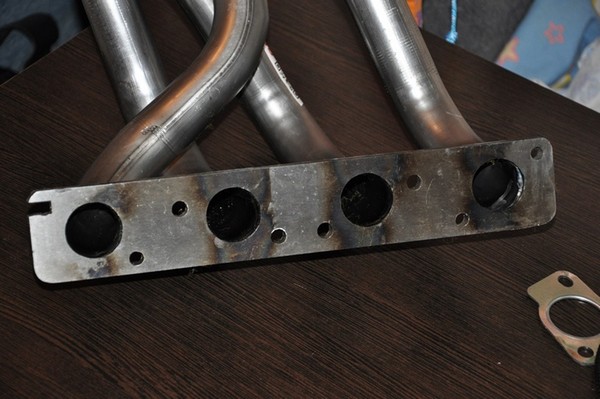

Качество паука очень хорошее, плоскость фланца ровная, сварочные швы вполне приемлемые, на внутренних поверхностях труб нет наплывов, встал как родной.

3:281

4:786

Плоскость ровная, качество сварки не плохое

4:870

5:1375

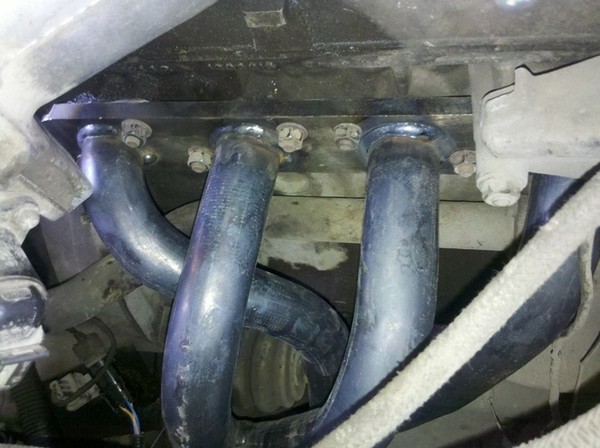

Установка прошла без проблем, старый коллектор открутился легко, для того чтобы его вытащить пришлось только снять защиту картера. Немного мешала теплозащита рулевой рейки, пришлось малость её подогнуть.

5:1754

6:2259



Для удобства подогнул тепловой экран рейки, после установки всё вправил обратно.

6:151

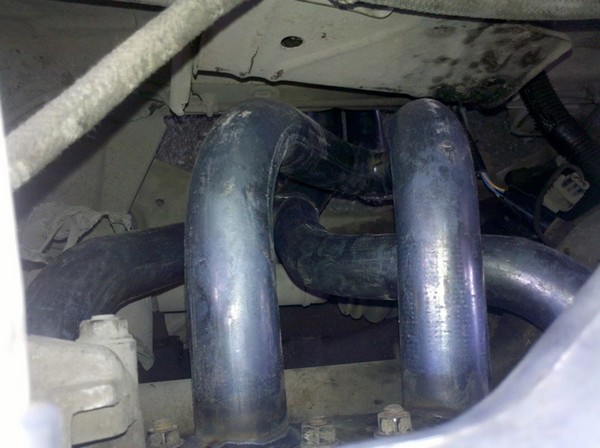

Я немного беспокоился, что паук может не влезть и придется либо тащить его через верх и снимать распорку и ресивер, либо через низ и снимать стабилизатор. Но несмотря на немного заниженную подвеску паук легко пролез снизу.

6:560

7:1065

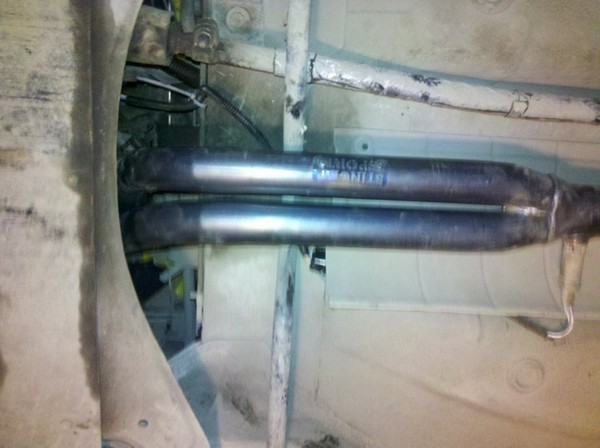

Нигде не задевает даже с учетом установленного более толстого приоростабабилизатора.

7:1227

8:1732

Не пожалел, что сразу заказал удлинитель датчика кислорода, без удлинителя ДК бы точно не дотянулся.

8:1919

9:2424

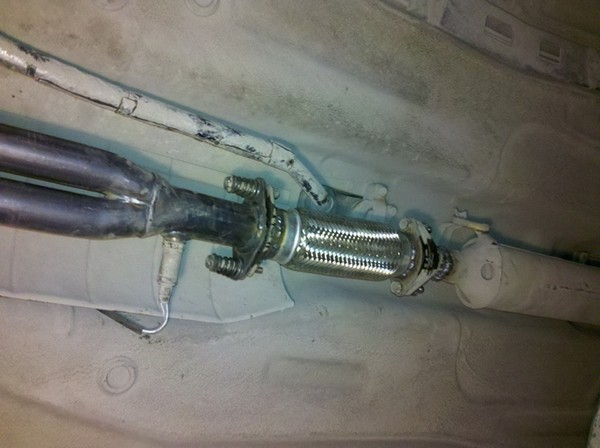

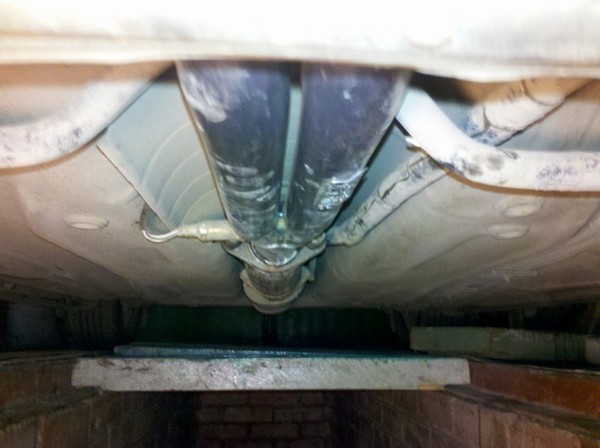

Резонатор стал висеть малость ниже, но думаю, что цепляться не будет.

9:128

10:633

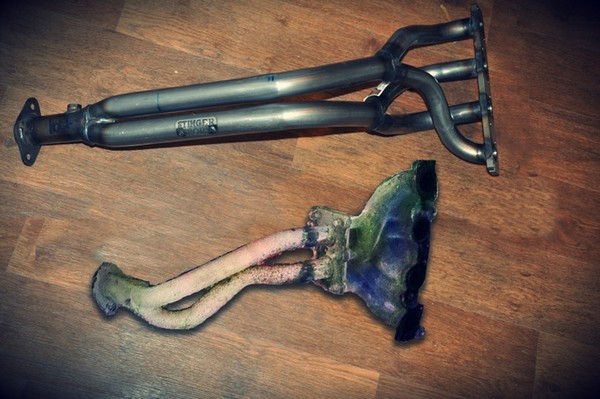

Сравнение сток коллектора и 4-2-1

10:694

11:1199

Установка гофры

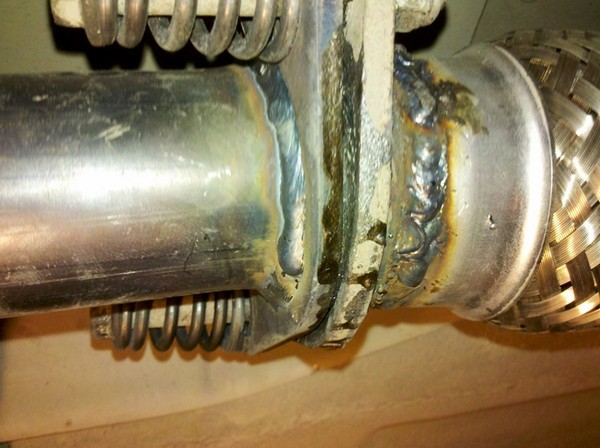

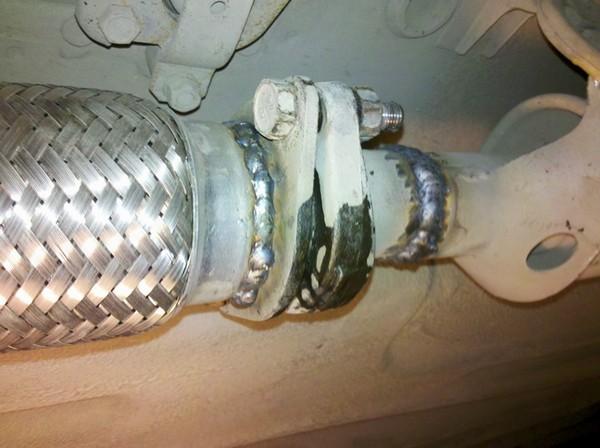

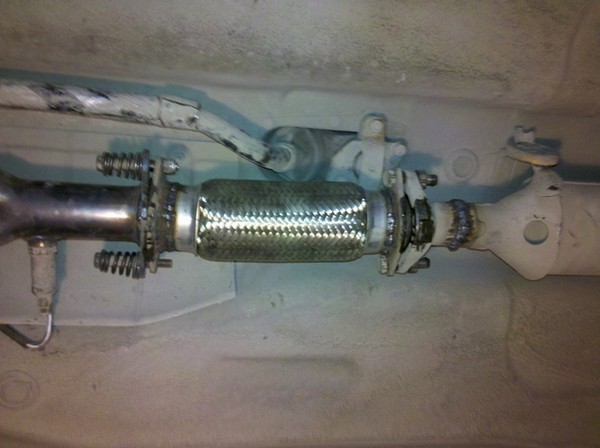

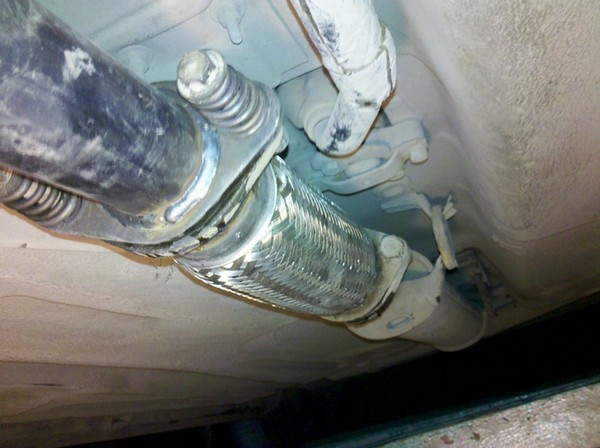

К гофре были приварены фланцы от катализатора, она получилась съемной и при выходе её из строя проблем с заменой не будет. Так как паук значительно длиннее сток коллектора, плюс длинная гофра 20см, пришлось немного укоротить резонатор.

11:1664

12:2169



Звук
Начну с главного – в салоне стало тише! Скорее всего причиной этому стал не сам паук, а новая прокладка коллектора.

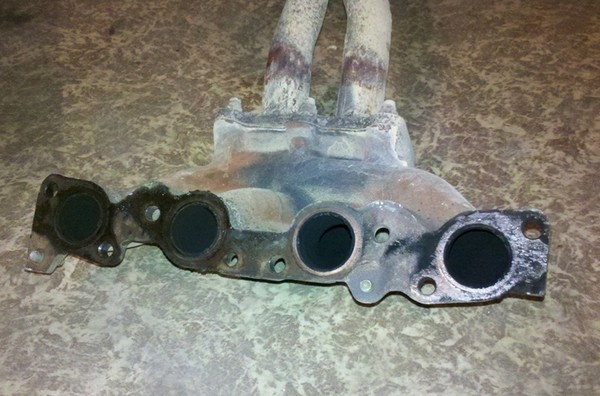

После демонтажа стандартного коллектора было выявлено, что прокладка секла, причем сразу на двух цилиндрах.

12:424

13:929

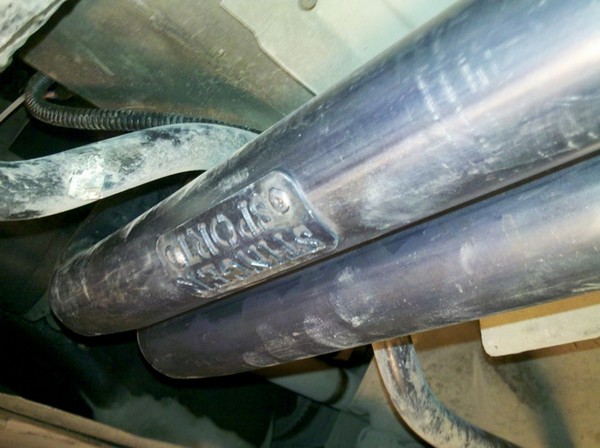

При перегазовках на месте, звук с пауком стал интересней, спортивней. Под капотом звука выхлопа вообще не слышно, а из-под днища слышится высокий, трескучий, звенящий звук. В начале я решил, что где-то малость подсекает, но все оказалось герметично, а высокий звук издает сам паук, в том месте где идет 2 трубы.
Сложно описать звук словами, но я попробую, и далее, я выражу свое субъективное мнение. Кто ездил на восьми клапаннике и на шестнаре, наверняка замечали, что под нагрузкой восьмиклапанник в салоне, звучит как-то сочнее, спортивние, красивее. На шестнаре же нет отчетливого звука работы мотора, он гудит как пылесос. С пауком звук мотора под нагрузкой стал сочнее, и ещё выраженнее, чем на восьми клапанах.

13:2226



Звук выхлопа сзади стал малость громче и басовитей, но его по-прежнему не слышно в салоне, и это хорошо.

13:190

Вибрации
Меня уже неоднократно спросили, зачем же нужна эта гофра ведь есть графитовое кольцо и болты с пружинами. Отвечаю, графитовое кольцо совсем не гасит вибрации, а только компенсирует движение двигателя относительно выхлопной системы.

13:640

14:1145

Установка гофры, должна значительно снизить вибрации и как следствие общий шум. Чем длиннее гофра, тем она должна эффективней гасить вибрации, поэтому была выбрана гофра длинной 20см. ИМХО, оптимальная длинна 15-25см.

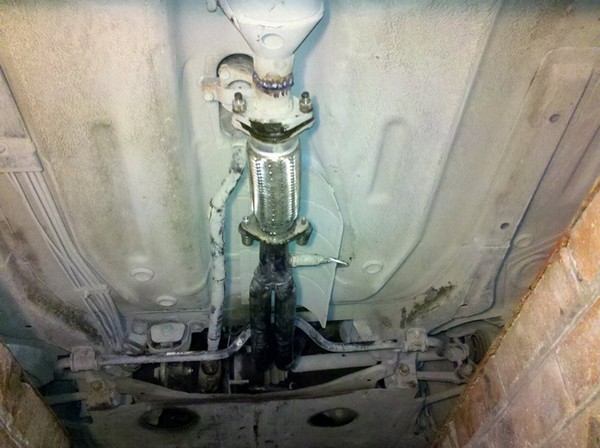

Эффект от гофры очевиден, и это видно даже не вооруженным глазом. Заводим машину и смотрим из ямы на выпускной тракт и видим, что до гофры он дрожит сильнее, чем после. В целом вибрации стало значительно меньше, однозначно нужная доработка.

14:1977

15:2482



16:504

Муки выбора
Думаю многие видели видео сравнения на моторном стенде коллекторов 4-1 и 4-2-1

16:670

17:1175

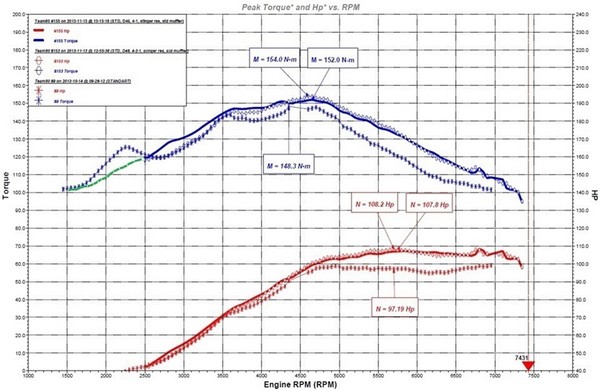

Сравнение 4-1(линия), 4-2-1(кружки) и сток(звезды)

17:1260

Из этого графика отчетливо следует, что коллектор 4-1 опережает 4-2-1 в давольно большом диапазоне.

17:1439

Так почему же я не купил 4-1? Предлагаю немного проанализировать график (на зеленую линию пока не смотрим).
Обращаю ваше внимание, что график замера коллектора 4-1 начинается с 2500 оборотов и я думаю, что это не спроста. Есть мнение что до 2500 оборотов паук 4-1 показывает результат хуже, чем 4-2-1. В этом случае работает эффект обратной волны, тот самый резонанс, который и дает прибавку. На графике замера паука 4-2-1 мы как раз видим горб от 1800 до 2500об. Но как же так, этот горб есть и на сток коллекторе?! Напомню, что стоковый коллектор тоже имеет конфигурацию 4-2-1, пусть и менее развитую. И на сток перекрытиях, он как раз и показывает прибавку в том же диапазоне, что и 4-2-1.
Вернемся к 4-1, так как у него только одно соединение то, и резонанс будет работать только в одном диапазоне в районе 3500об. У 4-2-1 в этом месте уже второй резонанс, после которого следует ожидаемый спад, что мы и видим на графике. Из всего выше сказанного следует, что паук 4-1 до 2500об будет менее эффективен, так как не имеет в этом диапазоне эффекта от обратной волны и соответственно график будет линейный. Я позволил себе немного по фантазировать и прикинул как примерно будет выглядеть кривая 4-1 в диапазоне до 2500 об. и подрисовал её зеленым цветом на нашем графике.

17:3674



Всё вышесказанное, ни что иное как предположения и домыслы, которые не имеют под собой подкрепления формулами или практическими испытаниями. Так что я с удовольствием выслушаю ваше мнение по этому вопросу.

17:380

Итоги:
Я очень доволен результатом. В салоне стало тише, звук стал приятней, поубавилось вибраций и, что не менее важно машина поехала лучше. Приход ощутим, даже без корректировки прошивки. Возможно это благодаря тому, что уже давно была залита более злая прошивка и выхлоп немного раскрыл её потенциал.

17:938

Кстати, маленький бонус, паук стингер легче штатного выпуска, думаю боевая разгрузка составила не меньше пары килограмм.
Итого, установка паука обошлась в 4000 рублей, вместе с работой, по моему оно того стоит.

17:1321

18:1826

19:2331



20:504

https://www.drive2.ru/l/6175488/
