Установка европанели на карбюратор ВАЗ 2109

Задача: установить европанель на карбюратор ВАЗ 2109

0:96

Установка европанели на карбюратор ВАЗ 2109

1:601

Что для этого нужно:

1:643

1.Евроторпеда
2. Щиток приборов
3. Проводка под торпедная
4. Блок предохранителей 2114 (в нем 9 реле)

1:822

2114-3722010-60, как на картинке

1:874

 Установка европанели на карбюратор ВАЗ 2109

2:1385

2114 блок

2:1402

5)Датчик скорости (т.к. раньше был трос)---датчик нужно брать "6 импульсов\оборот"

2:1548

Установка европанели на карбюратор ВАЗ 2109

3:2053



ДУТ

3:9

6)Рулевая колонка 2114 (с регулировкой)
7)Провода, которые пойдут от датчика скорости
8)Тросики от печки ваз 2114, т.к. старые короткие
9)Пару реле 4х контактных
10)Контролька тока
11)Замок зажигания с 14ки

3:371

Разборка
И так вы сняли топреду для начала выносим весь мусор хлам и тд из машины, далее лезем под колонку видим болты для колонки можете ее снять (я снимал тк делал шумку морды всей, да и места больше без нее)

3:755

Проводка

3:777

Так все сняли, лезем к ЧЯ (монтажный блок) выдергиваем все колодки из него, открываем капот тоже все колодки вытаскиваем из ЧЯ и тут же ставим новый ЧЯ все колодки (штуки которые были в ЧЯ) обратно по местам.
У вас в тот же момент заорет звуковой сигнал и заработает вентилятор, это решаемо, но для начало чтоб не грело головы выдерните из ЧЯ перемычки которые стоят за место реле вентилятора и сигнала.

3:1509

Включаем - нет реакции но на приборке пару ламп работают типа "ручник" кирпич и тд
Все дело в фишке под реле (4 контакта) там 4 провода 2 силовых (толстые) 2 минуса (тонкие)

3:1816

Установка европанели на карбюратор ВАЗ 2109

4:2321



Нам нужно между собой соединить СИЛОВЫЕ провода (это сине красный и рыжий)
Должно завестись Если нет то вы перепутали фишки их там две на другую нужно поставить реле что бы работали повороты печка и тд.
(Либо проводка не такая как у меня)
То есть ставим 4х контактное реле на фишку с 4 проводами

4:537

Установка европанели на карбюратор ВАЗ 2109

5:1042

реле

5:1054

Должно все заработать
Так машина заводится печка повороты стопы и тд и все кнопки должны работать (свет аварийка подогрев стекла)

5:1296

Проводка, приборы

5:1334

У вас на приборной панели должна работать температура если нет то что-то не так сделали либо смотрите схемы(в конце будут) у меня все работало.
Так этот список что меня не показывало вообще, или не работало должным образом

5:1742

1) ДУТ (датчик уровня топлива)
2) Датчик тормозной жидкости
3) Работа вентилятора
4) Датчик скорости
5) Тахометр
6) Звуковой сигнал

5:1980

1) ДУТ (датчик уровня топлива)

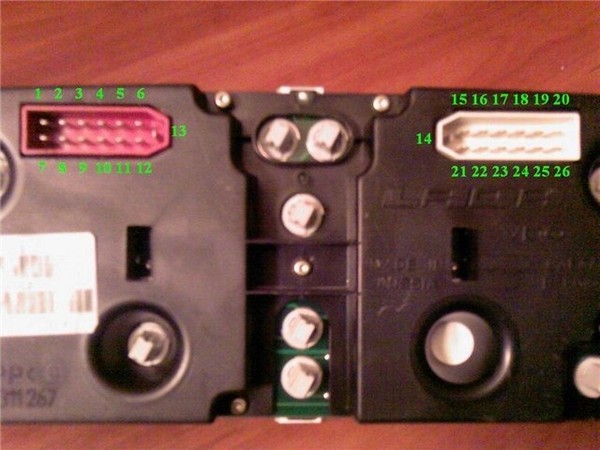

Берем колодку красную которая вставляется в приборную панель, находим там 4 пин (пины по фото ниже),

5:2218



Установка европанели на карбюратор ВАЗ 2109

6:504

обрезаем его и удлиняем до розового провода на колодке Ш/Х9 у кого как, Ш9 контакт 6, соединяем и все работает.

6:704

Я так и сделал.

6:734

2) Датчик тормозной жидкости
Тут нужно только чёрный провод(у бочка где датчик) подключить на плюс, вместо минуса, подключаем этот черный провод к (+)от датчика заднего хода
На картинках показано какие провода.

6:1120

Установка европанели на карбюратор ВАЗ 2109

7:1625

черный его к + на зад ход черный который идет на тормозуху

7:1733

3) Работа вентилятора
Я сделал работу вентилятора независимо от положения зажигани
Нам понадобится
— Реле 4х контактное
— Провода: "+" АКБ до реле
— Колодку для реле
— Также предохранитель 20А как на фото
По схеме все просто)

7:2151



Установка европанели на карбюратор ВАЗ 2109

8:504

нужен пердохр 20А

8:538

4) Датчик скорости

8:574

Датчик скорости нужем "6 имп\оборот" 2114, у меня из него выходят 3 провода 1(+) 2(Сигнал) 3( -)

8:733

Так
3.минус на массу на кузов)
2.это сигал подключаем к приборке (красная калодка 5 номер как на картинке отмечено)
1.плюс к плюсу постоянному

8:992

Установка европанели на карбюратор ВАЗ 2109

9:1497

clip_image009

10:2002



5) Тахометр
Просто на прямую подключаем с катушки (бобина зажигания) коричневый провод к белой колодке в приборке к 3 ячейке, 2 ячейка тоже тахометр но низковольтный он для мозгов
(счет ячеек по схеме нормальной)

10:387

6) Звуковой сигнал
просто берем 4х контактное реле и вставляем вместо перемычки)

10:537

Результат: установка европанели на карбюратор ВАЗ 2109 выполнена.
