Установка зеркал SE в Ладу Приора

Приобрел люксовые зеркала SE вместе с заглушками на крылья. Заранее знал, что разъемы на люксовых зеркалах свои и не подойдут вместо обычных зеркал.

0:270

Установка зеркал SE в Ладу Приора

1:775

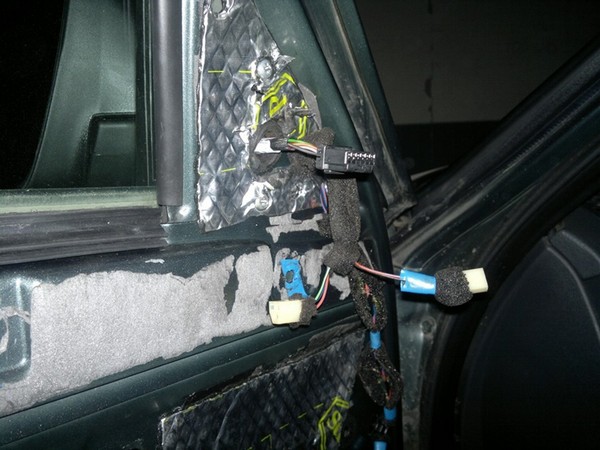

Разъем от зеркала SE при всем желании не подойдет к штатному разъему проводки не люксовой приоры (которых на самом деле 2 — один на 3 контакта, а другой на 2). В разъеме зеркала SE 6 контактов.

1:1118

Поэтому нашел большой многоконтактный разъем папа-мама от компьютерного блока питания. Ножом сделал из этого разъема 2 разъема по 6 контактов.

1:1382

2:1887

Вот такие самодельные разъемы.

2:1947

Затем припал эти разъемы взамен штатных (штатные просто откусил кусачками)

2:2088



Далее пайка самодельных разъемов взамен штатных, как на зеркале, так и со стороны проводки авто.

2:178

3:683

Здесь распаян пока только разъем со стороны зеркала.

3:783

Далее встал вопрос, откуда взять 6 контакт-указатель поворота? Сначала хотел перетащить из крыла. Но потом, отогнув штатный ворсовый ковер понял, что дело это гиблое. У меня там уложено 4 или 5 слоев шумки. Плюс все основательно промазано антищумовой мастикой. Найти там провод, выходящий из крыла, просто нереально. Поэтому решил взять сигнал указателей поворота из приборной панели.

3:1484

4:1989

В шлейфе электронной комбинации приборов указатели поворота — это провода 8 и 9. Припаиваемся к ним и тащим проводники к левому и правому зеркалу соответственно. В качестве проводников взял первое, что попалось под руку-скрученные пары компьютерного UTP-кабеля.

4:2469



5:504

Для протаскивания в двери использовал специальную кабельную протяжку. Предварительно все провода оборачивал маделином. У меня пунктик на сверчки

5:777

Теперь о главном - о цветах проводников
Зеркало правое. Цвета проводов автомобиля:
коричневый (обогрев) Красно-черный
синий синий
черный черный
зеленый зеленый
красный красно-черный
серый (с красной полосой) указатель поворота

5:1203

При подключении левого зеркала цвета проводов автомобиля немного отличались, но не критично. Все должно быть понятно. Главное, помните, что серый с красной полосой на зеркале это указатель поворота.

5:1570

Поскольку проводку из крыльев я не вытягивал, то решил, что ее нужно будет как-то закрепить. Решение пришло простое. Для этого использовал нейлоновые площадки под хомуты. Используются они для крепления кабеля. Они самоклеящиеся, то есть крепятся к поверхности при помощи липкой основы.

5:2095



6:504

Предварительно обезжирил заглушку с обратной стороны и приклеил нейлоновую площадку с пластиковым хомутом.

6:707

7:1212

Хомутом притянул оставшуюся в крыле проводку и установил заглушки, которые тоже самоклеящиеся. Предварительно, опять-таки, все обезжирил.

7:1469
