Установка обвеса WRC ВАЗ-2110

Содержание статьи:

0:37
  1. Установка переднего бампера обвеса WRC ВАЗ-2110

    0:130
  2. Обвес Lada WRC Evolution — примерка в цвете

    0:206
  3. Установка накладки обвеса WRC на крышу ВАЗ 2110

    0:298
  4. Установка задних арок обвеса WRC в ВАЗ 2110

    0:382
  5. Резка и подонка обвеса WRC на задние арки ВАЗ 2110

    0:478

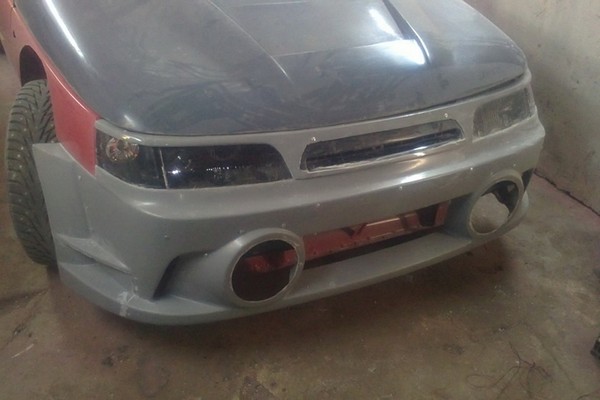

1. Установка переднего бампера обвеса WRC ВАЗ-2110

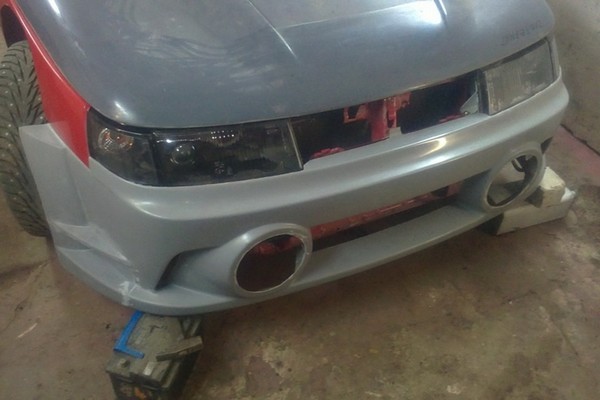

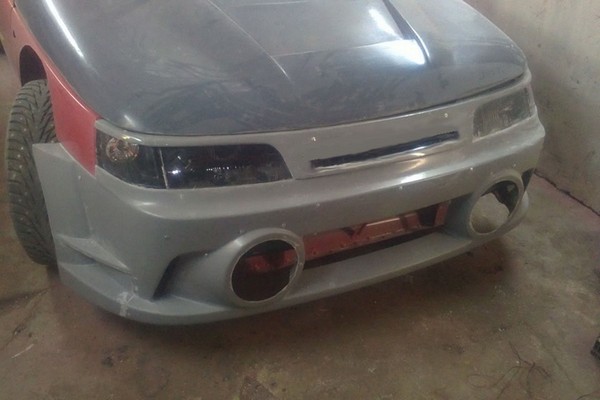

Пришла очередь установки обвеса и начал с переднего бампера! Для начала, собрал в кучу, глянуть как оно будет.

0:782

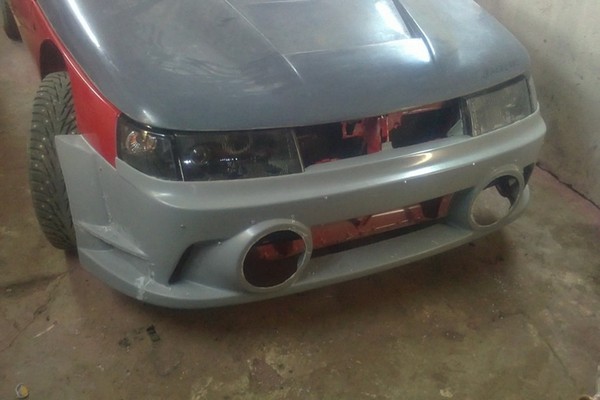

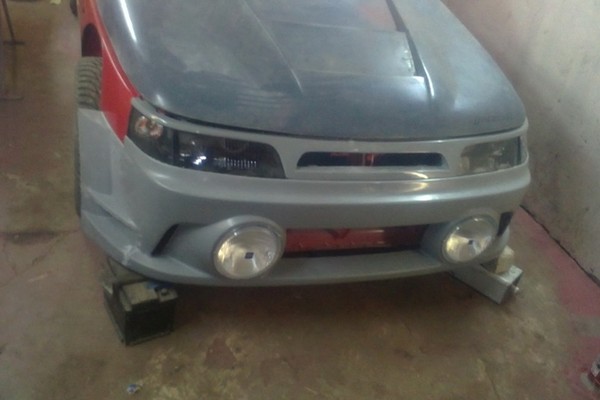

Установка переднего бампера обвеса WRC ВАЗ-2110

1:1287

А будет оно всё… просто лучше не придумать! Особенно чёрные фары в теме, здоровый хеллы снизу так и привлекают внимание. Гляну варианты обвеса в интернете., где фары светлые — всё как-то не то, а вот с чёрными то что нужно

1:1691

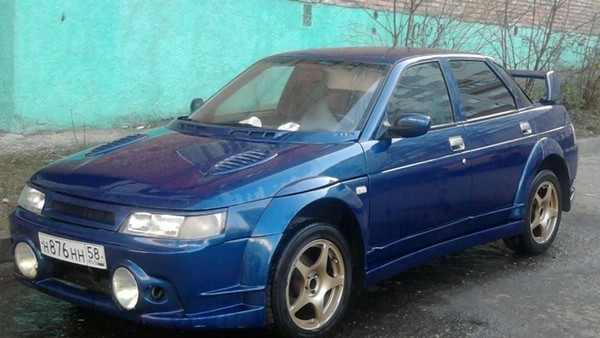

Сравните сами:

1:1721

2:2226



3:504

Далее, способ крепления. Обычно передний бампер обвеса — это стеклопластиковая скорлупа без единого штатного места крепления, повешенная на пару саморезов (фигурально выражаясь) или вообще на замки капота. Меня такой вариант не устраивает, ведь с такими тормозами риск въехать в кого-то минимален, а вот на том же светофоре стоящий впереди вполне может скатиться и всё красота разлетится в щепки. или же животинка мелкая может выбежать на дорогу… или. да мало ли случаев бывает! Так что халтурно крепить не вариант!

3:1450

А вариант взять старый бампер и целиком отрезать от него внутренний усилитель. Затем, поставить усилитель и боковые места крепления на штатные места кузова

3:1740

4:2245



Ох и брутально! Прям так бы и ездил.

4:66

Обрезать мешающее и повесить на этот усилитель бампер обвеса

4:182

5:687

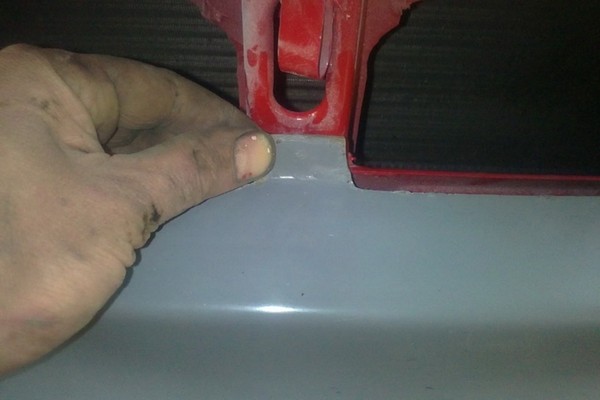

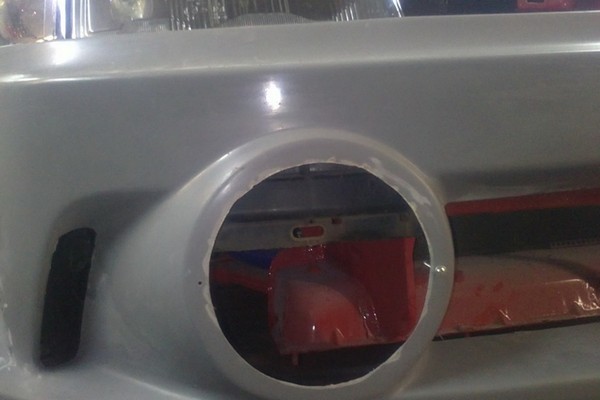

Вот он, сзади, видите?

5:729

6:1234

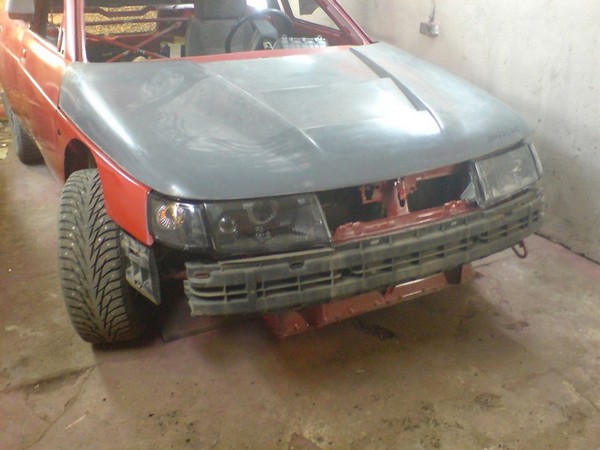

И штатные места, за которые буду прикручивать

6:1321

7:1826

А это штатное ухо крепления бампера. Одним саморезом по центру?

7:1945

8:2450

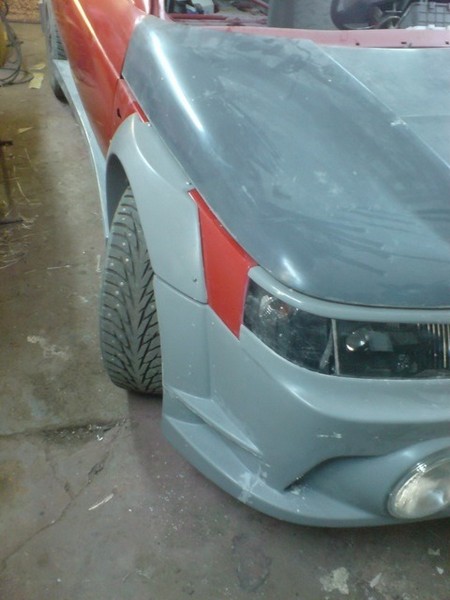

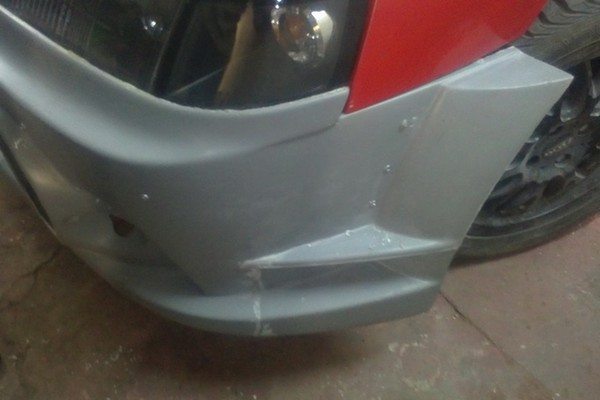

Зазоры по крыльям — идеал!

8:51

9:556

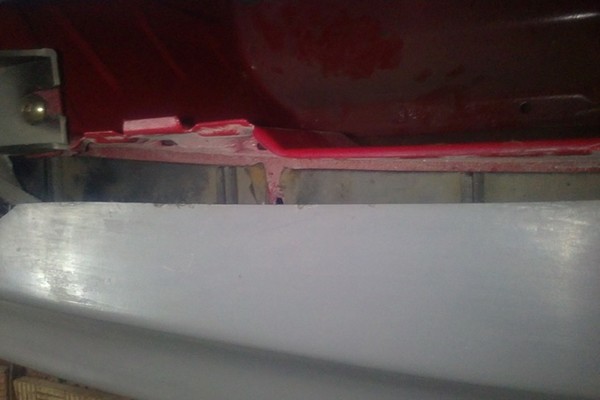

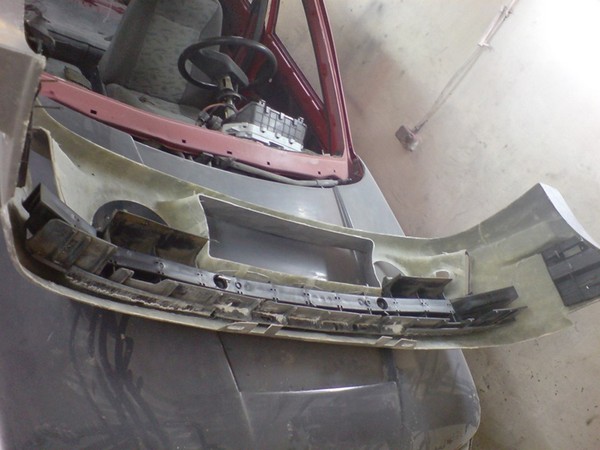

Теперь снимаю бампер. Видите — обрезать штатный усилитель пришлось совсем немного

9:712

10:1217

Снимаю, мою, сушу, ставлю… Навешиваю бампер, погоняю зазоры в полный идеал и прикручиваю намертво стеклопластиковый бампер длинными саморезами к штатному усилителю и боковым креплениям. Теперь это одна цельная деталь

10:1621

11:2126



Save to Album

11:16

12:521

Завтра куплю монтажной пены и запеню пространство между бампером и усилителем, а снаружи закрою полиэфиркой со стекловолокном, будет этакая энергопоглощающая вставка за обвесом. Думаю, теперь столкновение до 10 км в час бампер должен выдержать без особых повреждений. А снизу пущу металопластиковую трубу, приклепаю к низу обвеса. Зимой можно будет подрабатывать снегоуборщиком и смело ровнять бордюры)

12:1265

13:1770

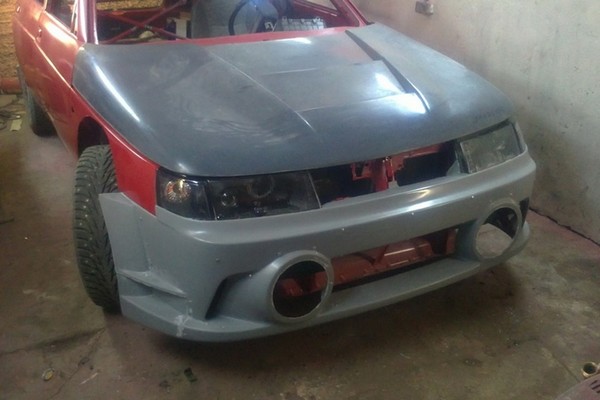

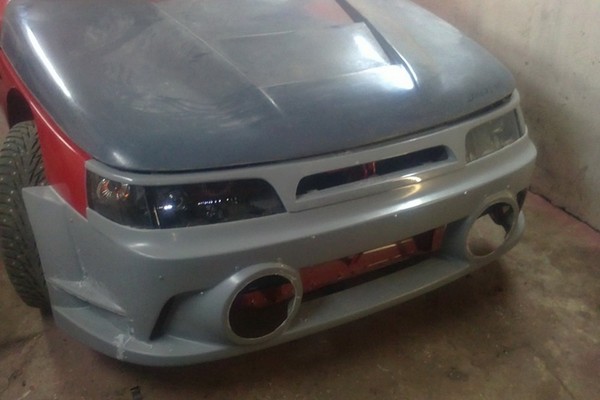

И заканчиваю сегодняшние работы

13:1833

Скажу честно, оформление решётки радиатора (точнее накладки радиатора) обвеса WRC, мне не нравиться. В голове глядя на такую мордашку

13:2077



14:504

15:1009

Вертится только одна картинка, но в разных вариациях. Поэтому, прикинув несколько вариантов, решаю делать максимально просто и быстро, за одно разумно. Особого крепления на решётке радиатора нет, 2 усика снизу не в счёт, удержать ими что-либо нереально, поэтому устанавливаю на бампер штатную решётку. Крепление на ней не в пример лучше и после небольшого кромсания бампера она становиться как родная (собственно она и есть, - родная)

15:1801

А теперь накрываю её накладкой, только обрезаю ненужное

15:1907

16:2412



Теперь объединит в одно целое, вырезать внутри "бойницы" усилители и будет довольно оригинально.
примерный фотошоп

16:214

17:719

Вроде и сток, но оформление совсем другое.

17:799

Не спешите ругать, не увидев в цвете, тем более если после окраски вид будет не очень, то вариант два — снять решётку (благо это теперь будет элементарно) и расширить бойницу вверх + придать краям наклон как скос на фарах.

17:1203

18:1708

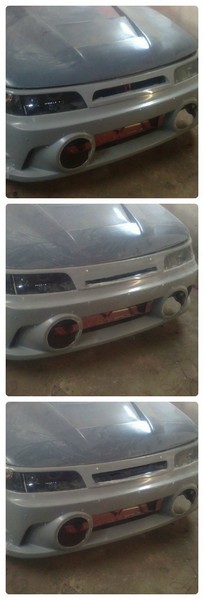

Смотрите, все 3 варианта вместе. Сток, как будет сейчас и как легко можно переделать

18:1863

19:2368

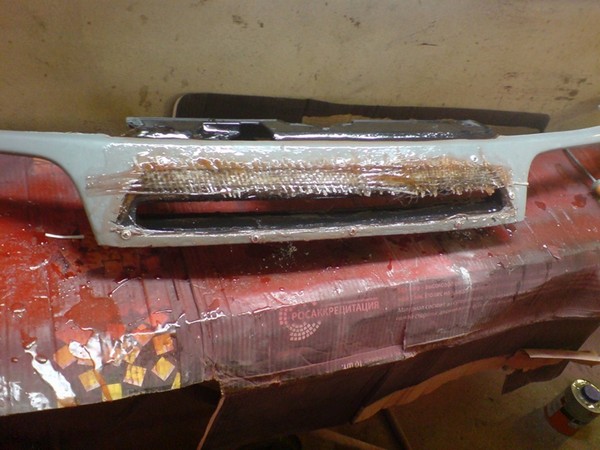

Так что скрепляю саморезами, склеиваю полиэфиркой, накладываю стекловолокно с полиэфиркой

19:170

20:675

и после снимаю саморезы и шпатлюю шпатлей со стекловолокном. Теперь пусть отстоится сутки, просядет хорошо так.

20:883

Далее еду за монтажной пеной (в том числе) .

20:964

21:1469

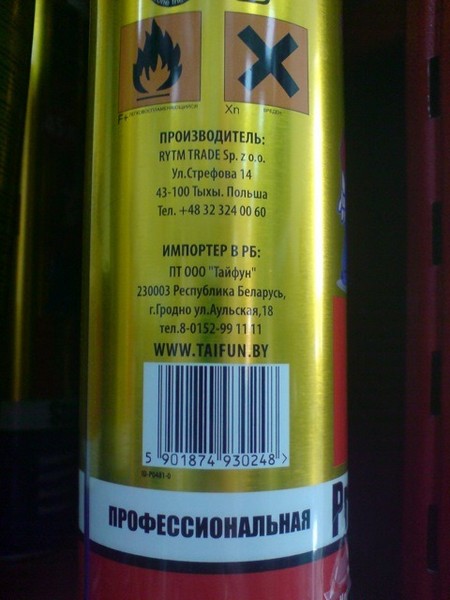

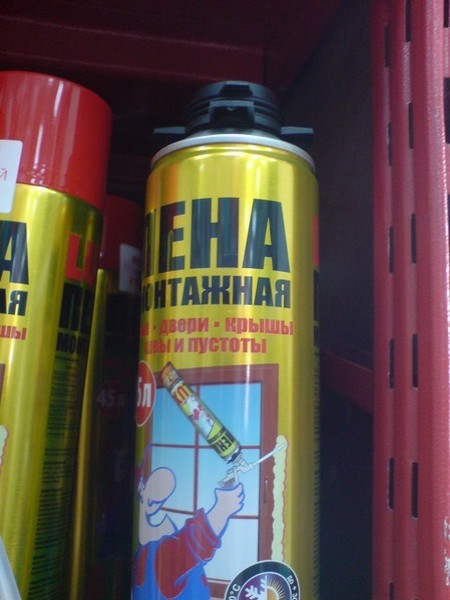

Вот они, герои:

21:1499

22:2004

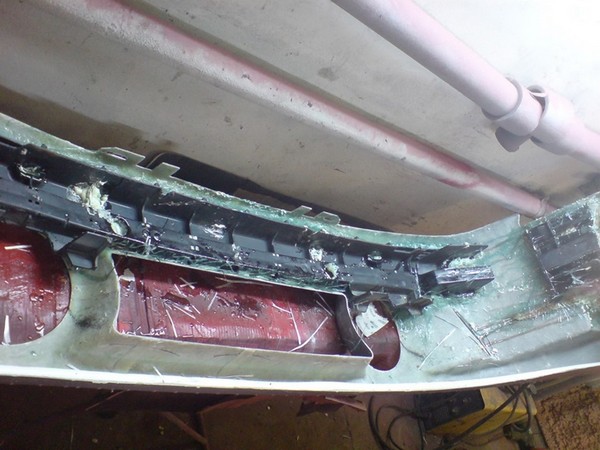

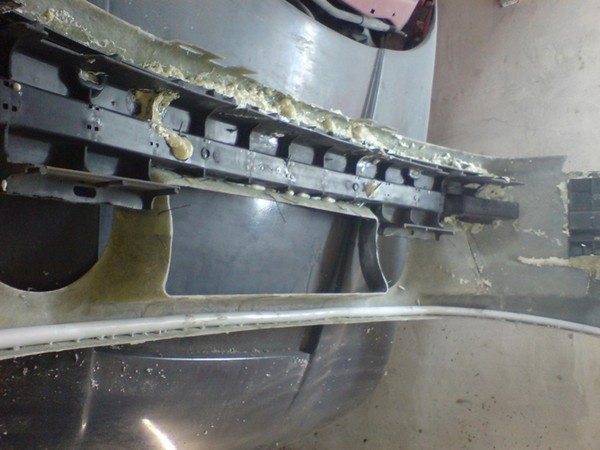

Меня за ошибки не пинать, у меня на клавиатуру шиншиллы корм сыпят из клетки, бывает не все кнопки продавливаются. Снимаю бампер. Вон он, с усилителем на саморезах

22:298

23:803

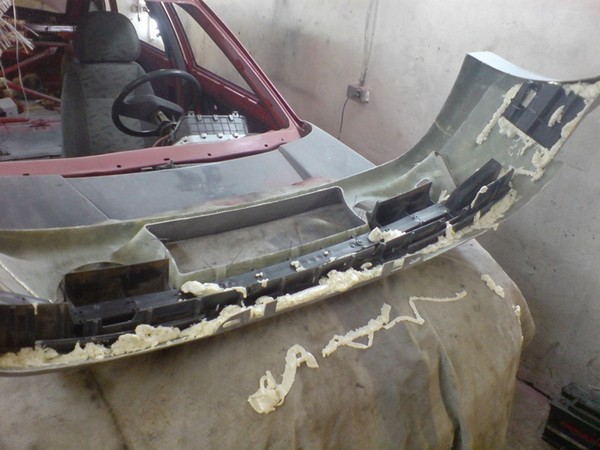

И запениваю. Авария, плохо помыл пистолет, пена стекает по стыкам, пришлось оперативно залить, попутно реально загадив всё вокруг(

23:1044

24:1549

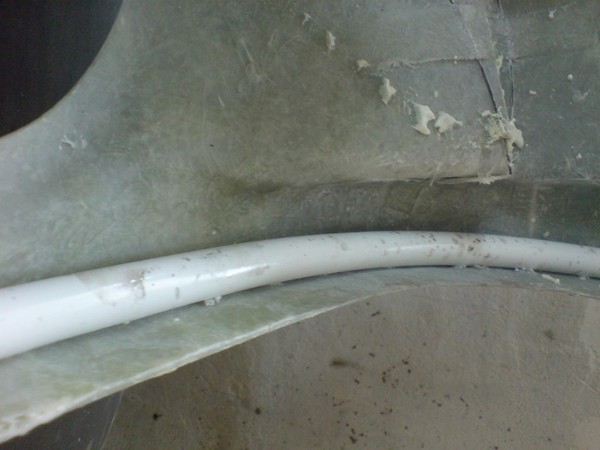

И ставлю на низ обвеса усилитель — металопластиковую трубу на заклёпки. Дёшево и сердито, от небольших повреждений защитит, это от неё и требуется. Привет бордюрам Москвы и поребрикам Питера)

24:1903

25:2408



26:504

27:1009

За сим пена сохнет, шпатлёвка аналогично, а я отдыхать, воскресенье всё же

27:1147

2. Обвес Lada WRC Evolution — примерка в цвете

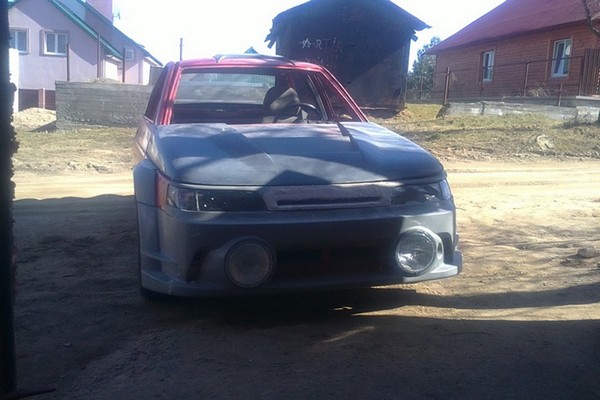

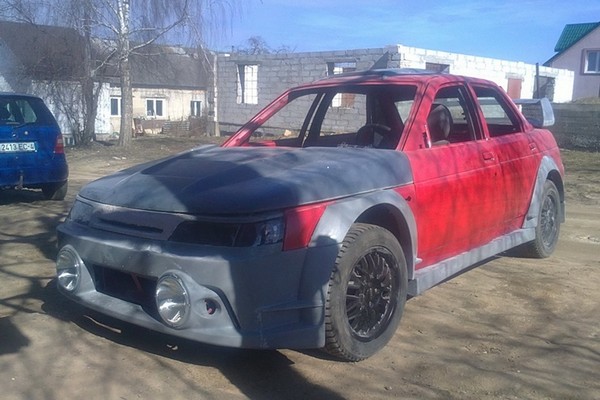

Сегодня не буду вас грузить техническими моментами, просто немного фото.

27:1357

28:1862

29:2367



30:504

31:1009

32:1514

Гламур

32:1530

Подгоняю, отмеряю, готовлюсь к установке обвеса. Плюс Лит-компани объявляю выговор. Вроде всё отлично с их обвесом, всё подходит, но… Это маленькое «НО»! Смотрите — задний бампер на месте, Задняя арка с порогом стыкуется практически идеально

32:1975

33:2480

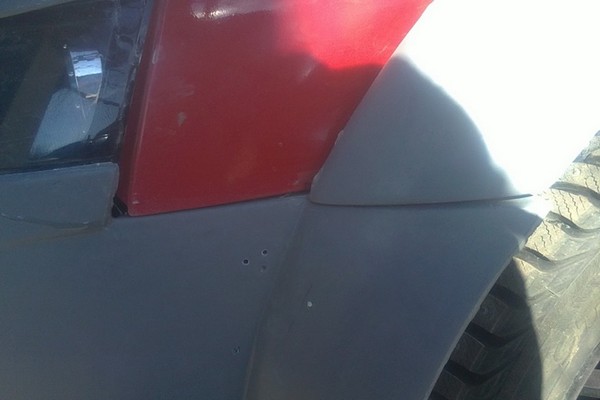

Переднее крыло стыкуется с бампером, бампер на своём месте, глубже его не натянуть

33:153

34:658

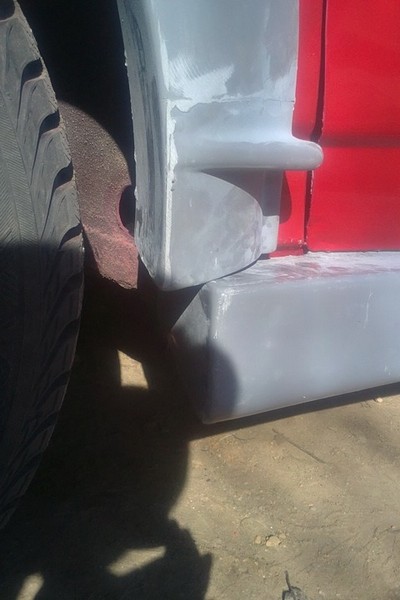

И при таком раскладе имею стыковку переднего крыла с порогом — разбежка почти в 3 сантиметра!

34:832

35:1337

Придётся по месту наращивать порог.

35:1406

3. Установка накладки обвеса WRC на крышу ВАЗ 2110

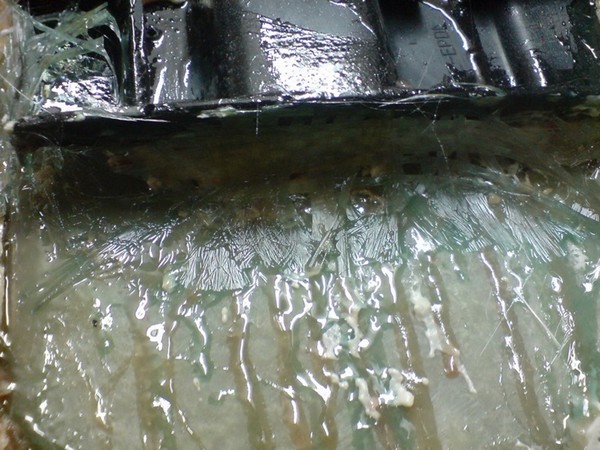

Для начала к прошлым сериям. дополнение: как приклеен бампер к родному усилителю, неужели только на мотнажную пену? Конечно нет- по периметру проклеил стекловолокном с полиэфирной смолой

35:1841

 Установка накладки обвеса WRC на крышу ВАЗ 2110

36:2346



37:504

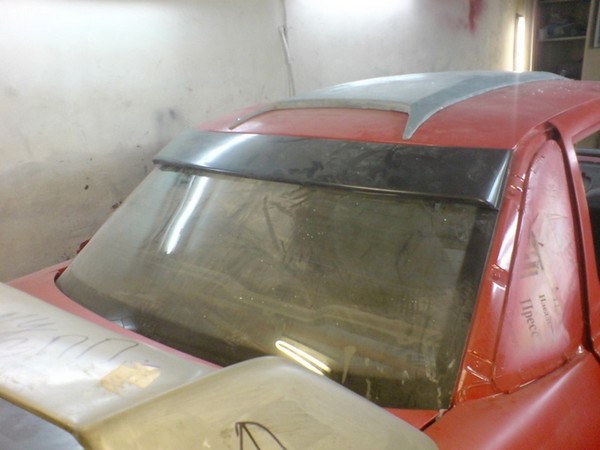

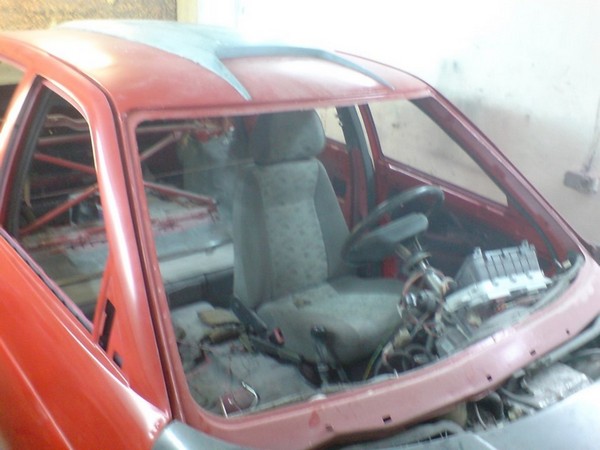

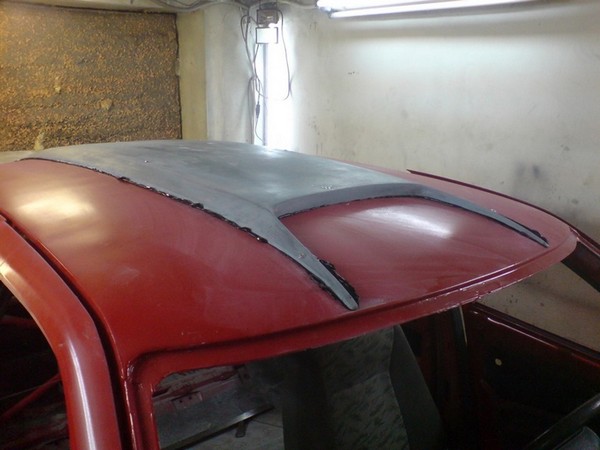

Подгоняю накладку на крышу. Ставить по идее нужно короткими усами вперёд, но так совсем не смотрится, поэтому ставлю длинными вперёд. Так 100%-а стыковка болшой проём лобового и большое окно в накладке,

37:872

38:1377

маленький проём заднего и маленький проём накладке

38:1475

39:1980

+ силуэт авто сдвигается назад, реально красивее выглядит

39:2089

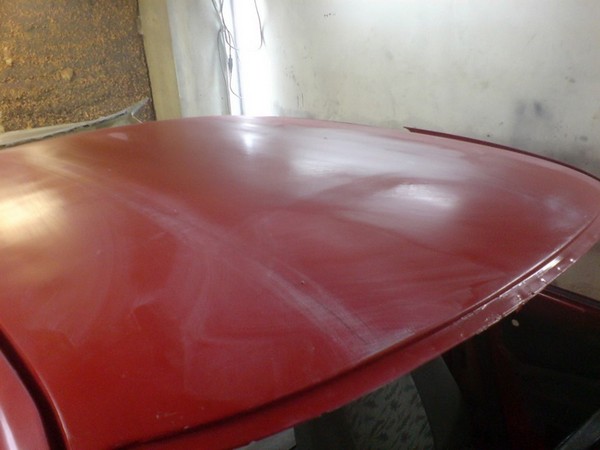

Вооружаюсь металлической метровой линейкой и подгоняю положение накладки, чтобы точно по центру. Обвожу контур карандашом, засверливаю саморезами по краям, прикручиваю, проверяю что всё ок, откручиваю, матую 80-кой вокруг карандашной отметки и саму накладку по основанию и рядом с ним

39:523

40:1028

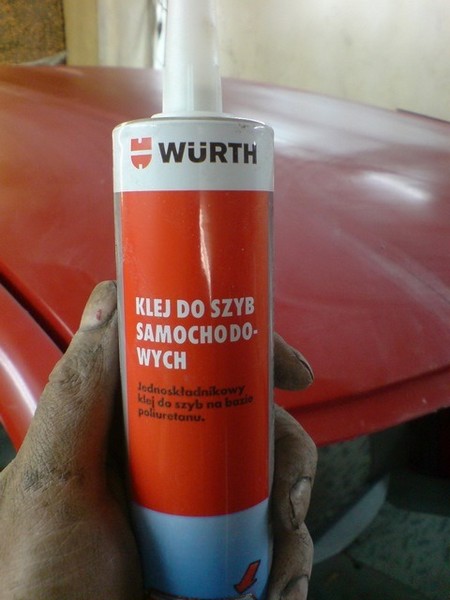

прикручиваю, опять обвожу, снимаю, обдуваю места прилегания и тщательно обезжириваю беру клей для стёкол

40:1224

41:1729

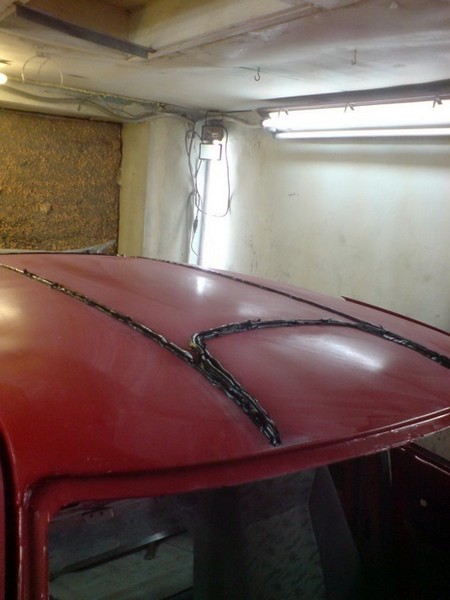

Наношу "колбаску" по отметке, что бы при установке накладки пол колбаски ушло под неё. а часть выдавилась наружу

41:1936

42:2441

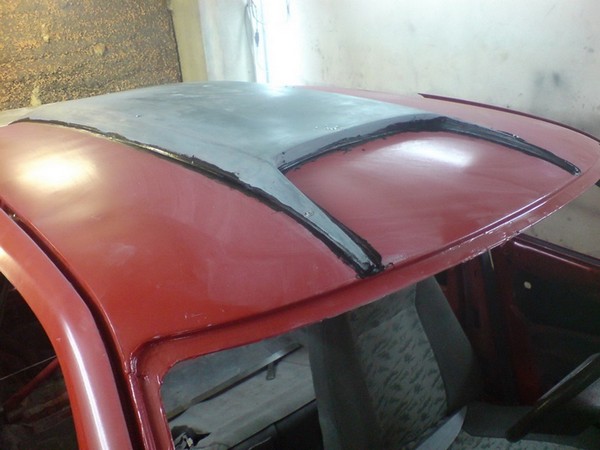

Ставлю накладку, центрирую по просверленным отверстиям и прикручиваю саморезами, для равномерного прижатия

42:202

43:707

После вытираю излишки клея с наружи

43:776

44:1281

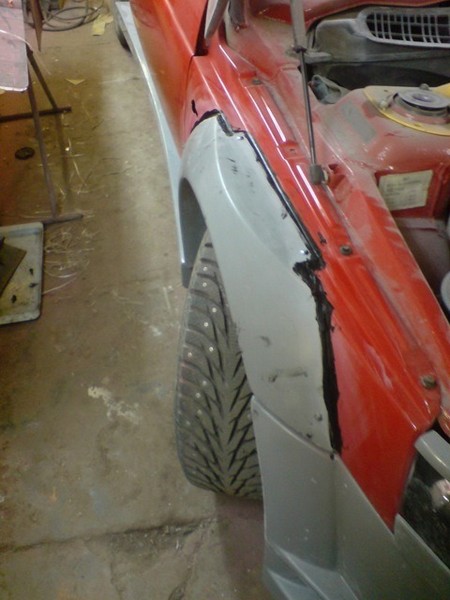

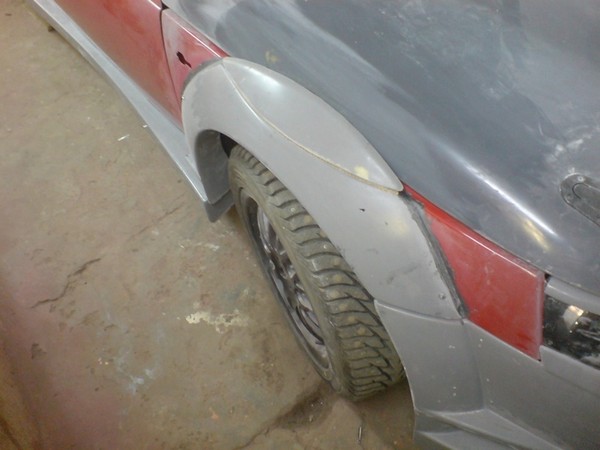

Аналогично поступаю с передними арками

44:1357

45:1862

46:2367



47:504

Теперь нужно выставлять капот, для приклейки "бананов" над арками, но для этого нужно ставить спорт замки.

47:700

Конечно же, это не окончательное крепление обвеса. можно сказать что это третья часть от запланированного крепления, вед накладка и арки должны составлять с кузовом одно целое. Клей должен отстоятся дня 2 и уже тогда будет продолжение! А пока на очереди задние арки и пороги с "листвой" на двери

47:1239

4. Установка задних арок обвеса WRC в ВАЗ 2110

Жаль, что не успел закончить с задними арками (полдня по семейным обстоятельствам ездил с супругой по городу), но кроме них уже всё готово!

47:1575

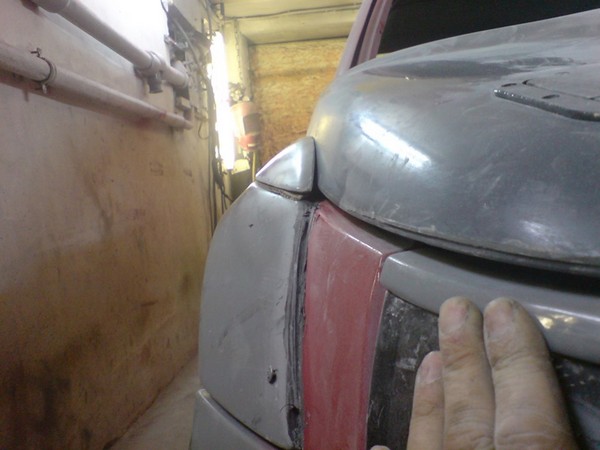

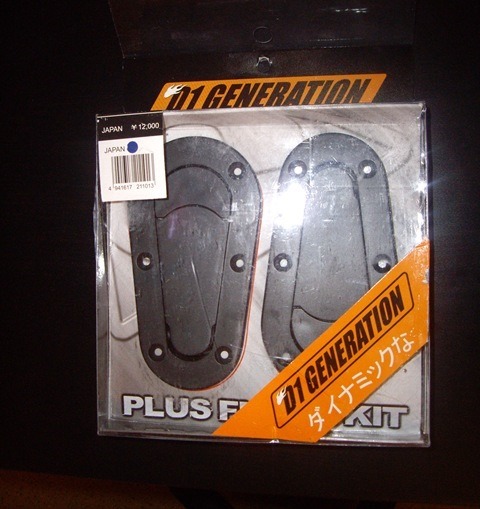

Для начала окончательно выставил капот, подпилил один из его боков, для ровного зазора с крылом, подпилил центр и… И никогда не покупайте вот такие замки капота)

47:1873

48:2378

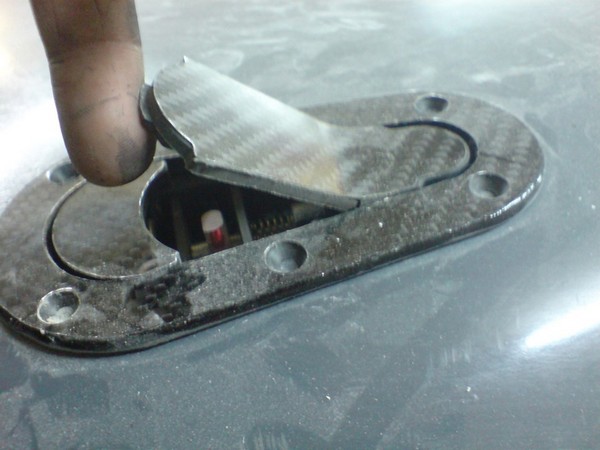

У нас тут такие, только в плёнке под карбон

48:80

Ибо уже на примерке один замок сказал "хрусь"

48:165

49:670

Они вообще все из пластика, может китайская копия, а может оно и есть так "по заводу". Так что отдам знакомому токарю пусть на пару с фрезеровщиком сделают аналог из металла.

49:987

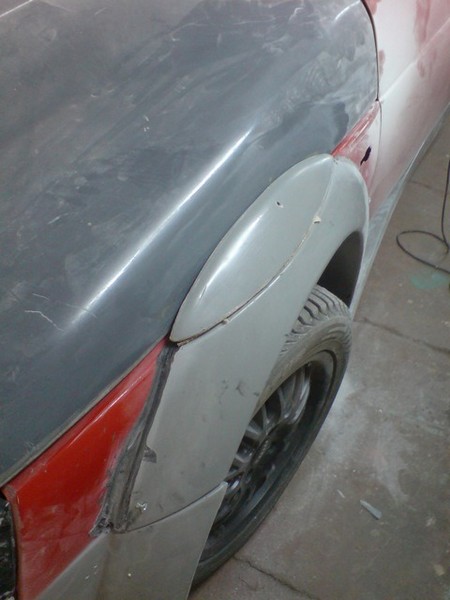

Капот на месте, так что можно клеить "бананы"! Задача 2 кривые детали соединить третей ещё боле кривой, чтобы всё стало о единым целым.

49:1232

Установка задних арок обвеса WRC в ВАЗ 2110

50:1737

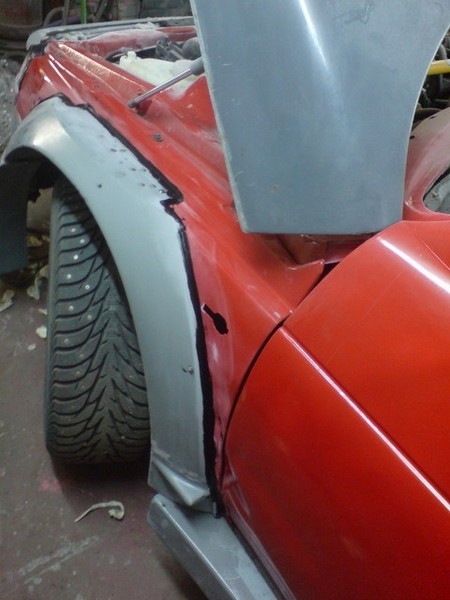

Под "банан" прокладку из гофрокартона (что бы был запас пару мм при закрытии капота) и клею на стекольный клей. Как возьмётся, залью щель полиэфиркой с резанным стекловолокном.

50:2060



51:504

52:1009

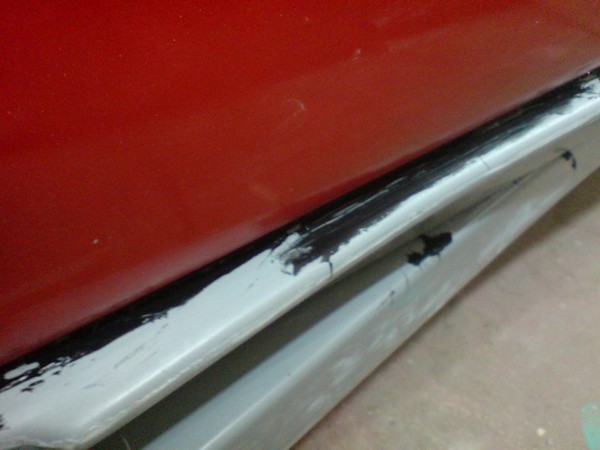

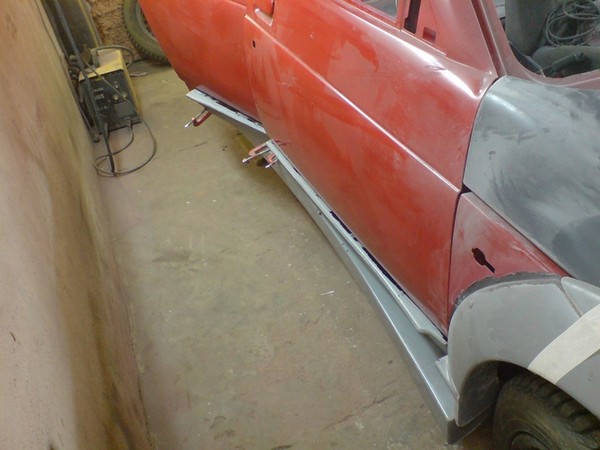

После — подготавливаю низа дверей и "листву" и приклеиваю на место. Крепление саморезами + струбцинами с самого края.

52:1226

53:1731

54:2236



Внешнюю часть не матую. так с неё можно будет очень легко оторвать излишки клея, после высыхания

54:178

55:683

Теперь пусть стоит недвижимо. клеиться. А я хожу и облизываюсь на задние арки. Разметил. но пока не запилил, хочу чуть ещё подумать до завтра, нужно придумать просто и красиво, да так, что бы колесо могло в арку "заныривать", на всякий случай)

55:1121

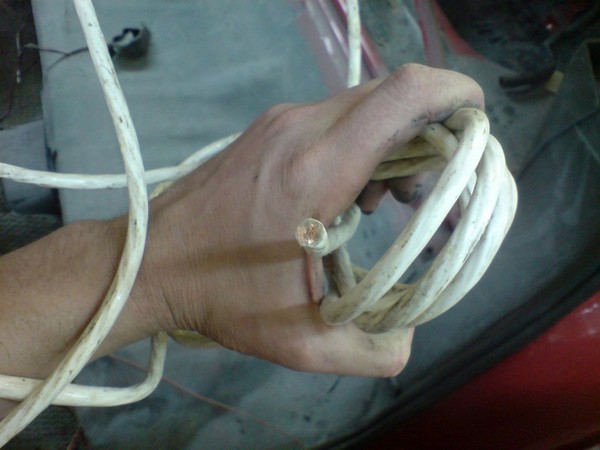

Ну и напоследок — привёз из дальнего гаража давнишнюю "нычку"

55:1237

56:1742

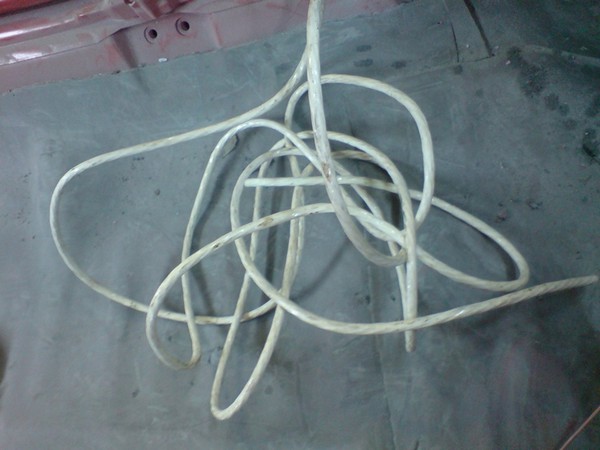

Давно уже припас этот кабель. Расчётное сечение 28мм2.

56:1842

57:2347



5. Резка и подонка обвеса WRC на задние арки ВАЗ 2110

Заканчиваю ставить обвес.
Для начала — окончательно установил задний бампер, переварил карманы-боковины под зацепы бампера, приварил гайки для крепления боковин и ещё куча мелочей по подогну. Нужно отдать должное — бампер сел хорошо!

57:527

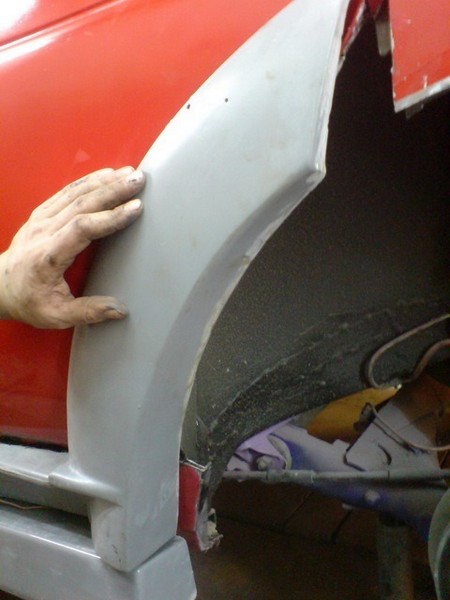

И далее, занялся резкой задних арок. Вот весь интернет облазил, а толком информации не нашёл, как арки резать и расширители такого плана ставить. Так что держите инструкцию.

57:845

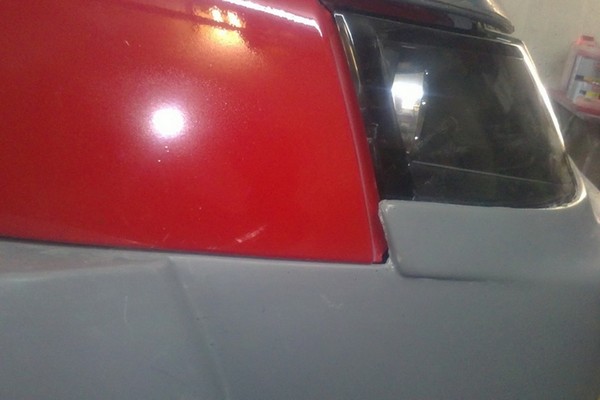

И немного пояснения с фото: для начала, на место нужно поставить задний бампер (на фото можно рассмотреть какое крепление под него сварено внизу крыла) и накинуть (не крепить окончательно!) порог. Срезаю арку почти по самый буртик у двери, оставляя несколько мм (лучше оставить мм 5) на дальнейшую завальцовку

57:1408

Резка и подонка обвеса WRC на задние арки ВАЗ 2110

58:1913

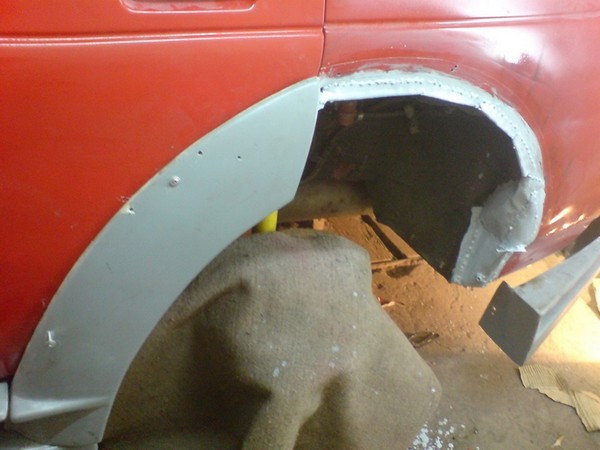

Накидываю начало арки на дверь и смотрю. ей ничего не мешает

58:2026



59:504

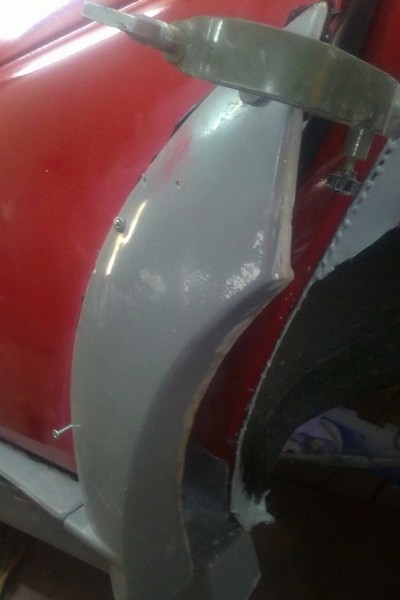

Этот расширитель и будет закрывать будущую завальцовку

59:610

60:1115

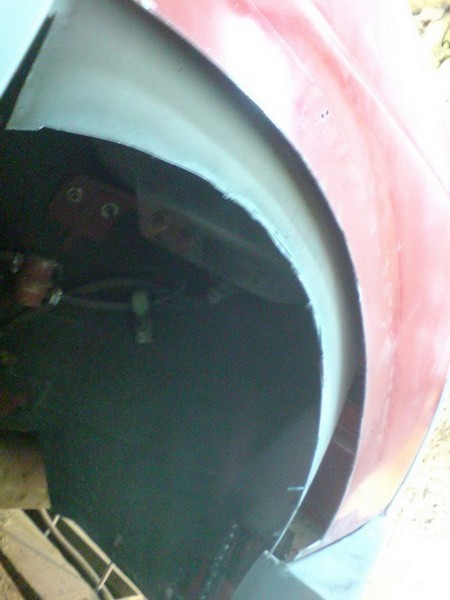

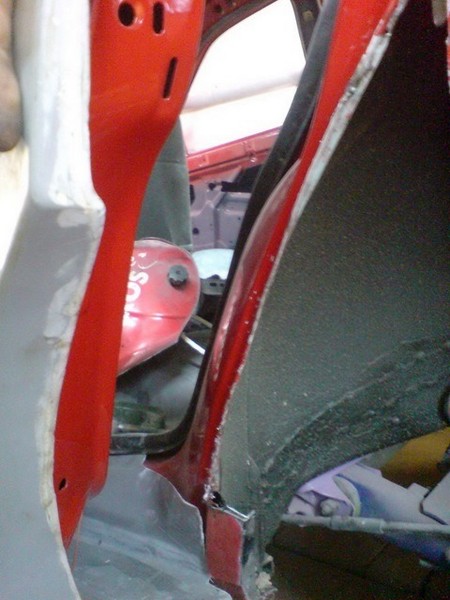

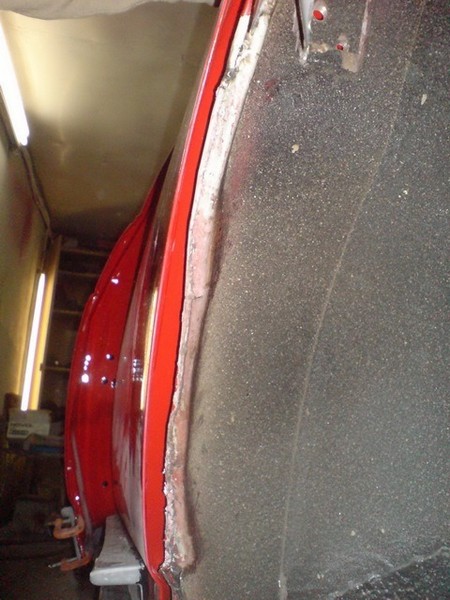

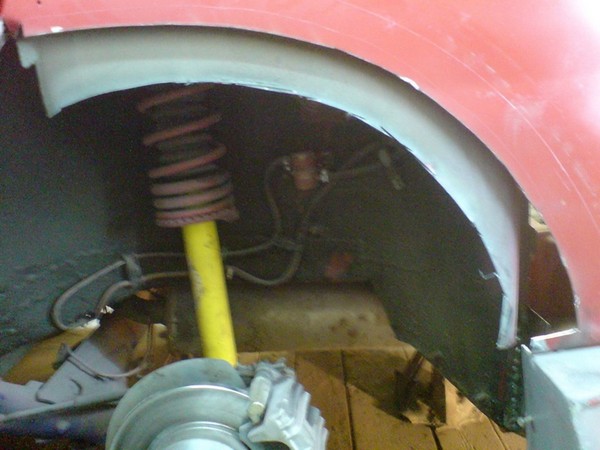

Обрезаю по месту внутреннюю арку (главное не переборщить!) и завальцовываю

60:1255

61:1760

Аналогично делаю самый низ, а одно убираю буртик в самом низу, в котором вечно собирается влажная грязь и где первым делом корродирует. Теперь буртика нет, там точно не заржавеет. Приступаю к основной части арки. Примеряю арку под идеальную стыковку с началом арки на двери, отмечаю место крепления, дополнительно размечаю на сантиметра 3 ниже верха арки и обрезаю наружную часть кузова

61:2468



62:504

63:1009

Внутреннюю арку прорезаю на сектора

63:1079

64:1584

Загибаю, отрезаю излишки, обрабатываю эпоксидным грунтом и завальцовываю за наружную арку. Без буртика, просто вверх, так грязи не за что будет зацепится, опять же нет грязи — нет коррозии. Завальцовку покрываю эпоксидным грунтом в 3 слоя. Просто кистью.

64:2050



65:504

66:1009

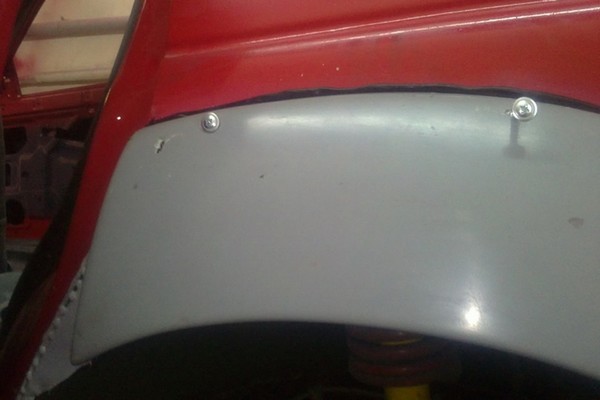

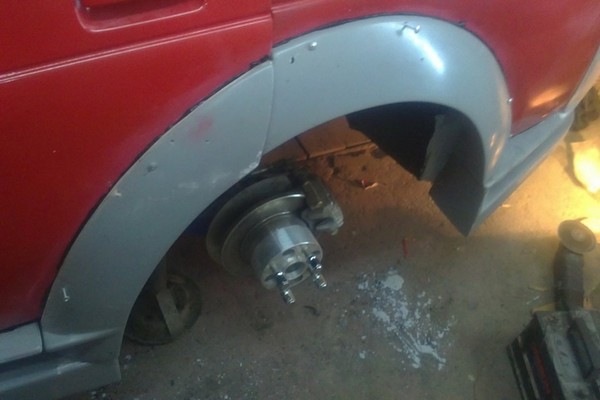

Наношу шовный герметик на все швы, сварку и завальцовку, матую кузов и арки, обдуваю, обезжириваю и ставлю арки на стекольный клей,

66:1250

67:1755

прижимая саморезами

67:1796

68:2301



Дополнительно наношу клей под аркой обвеса, изнутри (место позволяет. Ведь арку я спилил до толщины родной кузовной завальцовки задних арок, это даст возможность задним колёсам "заныривать" под стеклопластиковый обвес на какие 2-3 сантиметра. Кто знает, может это спасёт аркам жизнь на суровых российских дорогах. Притягиваю струбциной самый края арки на двери. Обратите внимание — видно переднее крепление задней части арки, наваренная "косынка". На видео будет хорошо видно. Она при открытой двери уберёт некрасивый зазор между окончанием кузова и началом задней части арки.

68:1056

69:1561

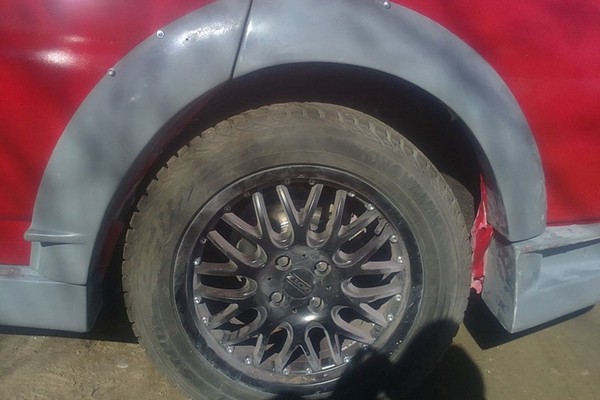

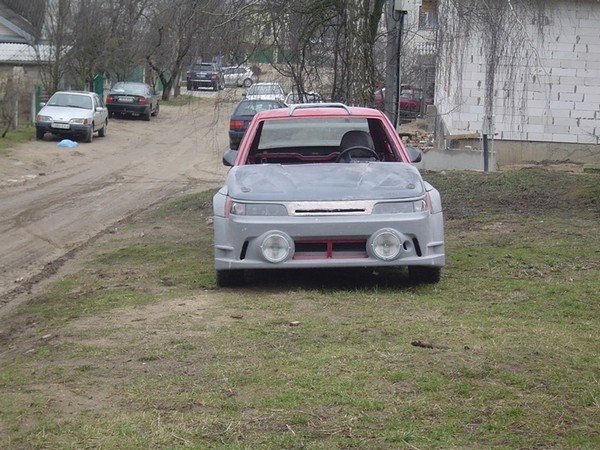

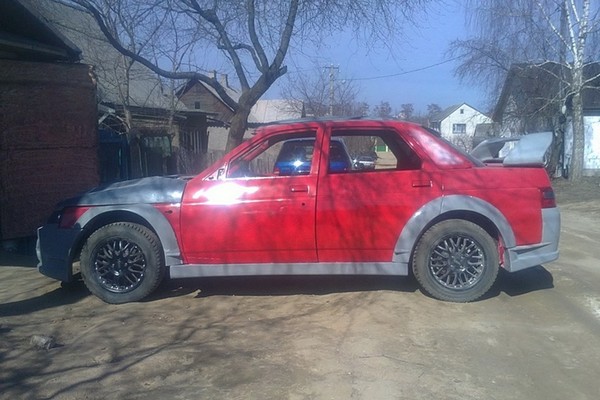

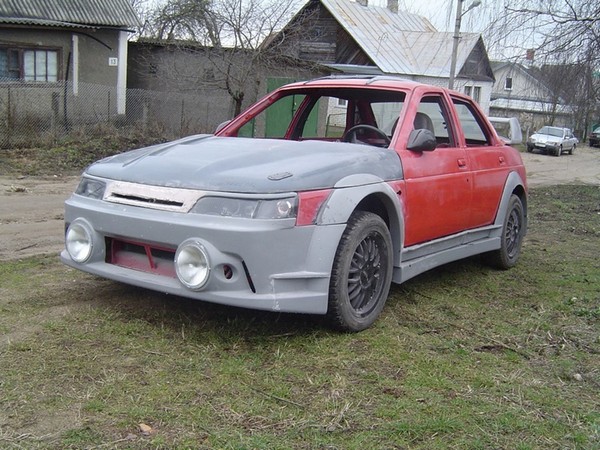

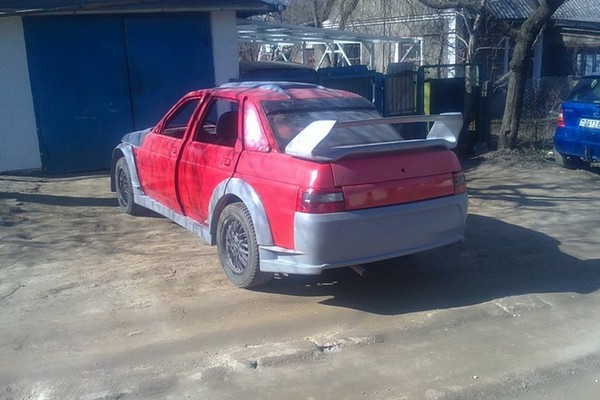

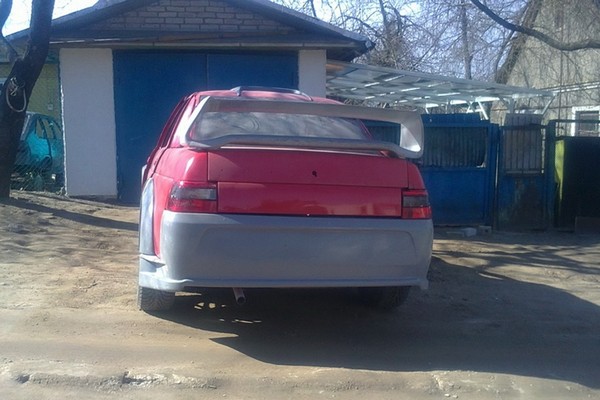

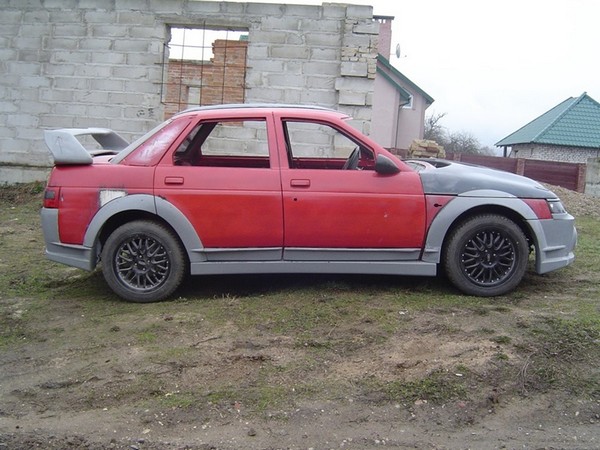

Обвес на месте, только осталось пороги приклеить. Сделал тест прогон по кварталу и за одно немного фото на новый "гаражный" фотоаппарат.

69:1812

70:2317



71:504

72:1009

73:1514

Напомню, обвес ещё будет сращиваться с кузовом в одно целое.

73:1627
