Установка TD27T в УАЗ Хантер 31519

Содержание статьи:

0:37
  1. Подготовка к установке TD27T
  2. Примерка в моторный отсек TD27T
  3. Опоры для TD27T
  4. Масло, газ и защита маховика

1. Подготовка к установке TD27T

0:299

В начале недели получили недостающие части кит-комплекта и в эти выходные начали процесс установки TD27T. Немного о дошедших частях.
Переделанный маховик. Диск сцепления Herzog и корзина Sachs:

0:643

Установка TD27T в УАЗ Хантер 31519

1:1148

Маховик и сцепление

1:1188

Правда, немного ребята недоработали. Выточку в коленвале сделали, а вот маховик не расточили под штатный подшипник коленвала. Родной внутренний диаметр маховика 38 мм. А наш подшипник имеет внешний диаметр 40 мм. Но удалось поблизости найти опытного токаря ("знакомый токарь" — очень важный элемент в строительстве УАЗа с большим станком, он довел диаметр до нужного размера и запрессовал штатный подшипник. В общем нет худа без добра. Теперь мы знаем место рядом с нашим поселком где можно проточить, проварить и пр. Причем в выходные работают.

1:2182



И еще пришли два комплекта опор. Один штатный от TD27T и один специально сделанный комплект горизонтальных опор. Какой вариант будем устанавливать решим по месту:

1:296

2:801

Опоры

2:815

Для того, чтобы TD27T стыковался с коробкой Даймос сделана переходная пластина. Вот так она выглядит на двигателе:

2:1023

3:1528

Переходная пластина

3:1569

Опоры пока не устанавливали, а вот маховик с корзиной сцепления поставили. Для центровки и проверки аутентичности использовали туже оправку из капролона, что и при центровке диска сцепления на ЗМЗ-514:

3:1939

4:2444



Маховик на месте

4:33

"Легким движением руки" по уже отработанной схеме 514-й был снова извлечен из моторного отсека и установлен на прикол до лучших времен. Двигатель в полной комплектации и в хорошем рабочем состоянии. Будет как запасной:

4:432

5:937

514-й на приколе

5:967

Моторный отсек освободили для установки. Убрали все лишнее. На фото хорошо виден новый ВУТ от АДС и сдвинутый вправо рулевой вал:

5:1206

6:1711

Пустой моторный отсек

6:1755

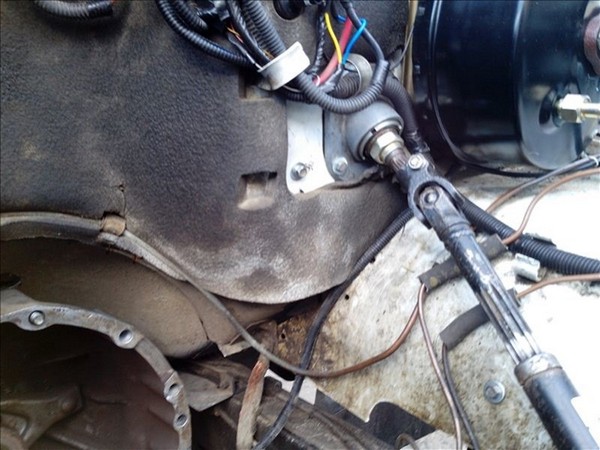

Рулевой вал сдвигали заранее для того, чтобы влезла турбина 27-го. В качестве дополнительной приятности руль теперь ровнее чем раньше. Правда пришлось немного переделать педальный узел. Тут поближе видно, как сдвигалась опора рулевого вала:

6:2198



7:504

Перенос рулевого вала

7:548

Впереди процесс подгонки опор и, собственно, установки агрегата в моторный отсек.
Также нужно будет решить вопрос с конструкцией приемной трубы и выхлопного тракта в целом.

7:869

2. Примерка в моторный отсек TD27T

Для начала немного о переходной плите. Сами мы ее сами точно сделать не могли бы. Вот только установочные шипы нашего производства:

7:1174

8:1679

Переходная плита на Даймос

8:1732

Плиту снимали специально, чтобы доработать колокол коробки. Об этих доработках чуть позднее.

8:1906

Корзину сцепления и диск все же решили оставить родные от 514-го. Диск сцепления у нас оказался почти новым (Luk с демпфером) и, по отзывам, лучше, чем тот, что пришел в комплекте с 27-м. Новая корзина с диском пойдут в запас. Стандартно взяли самопальную оправку и отцентрировали диск на двигателе:

8:2440



Сохранить в АльбомСцепление от 514-го на TD27-T

8:81

С помощью крана извлекли 27-го из Зёбрика и приготовили к установке в моторный отсек:

8:238

9:743

27-й готов к примерке

9:783

Примеряли двигатель четыре раза. Каждый раз что-то мешало ему встать нормально на место. В итоге после всех доработок моторный отсек выглядел так:

9:1054

10:1559

Доработка моторного отсека

10:1613

В коробке дрелью с торцевой фрезой доработали 4 паза для шляпок болтов, которые крепят переходную плиту к блоку TD27T и пятая выфрезеровка для нормального выхода шестерни бендикса стартера. После прохода фрезой некоторые места пришлось дорабатывать напильником. С правой стороны в моторном щите болгаркой вырезали дырку под выступ турбины. С левой немного пришлось выстучать моторный щит под переходную пластину в районе стартера и выступ впускного коллектора в месте подсоединения СРОГ (сам СРОГ, конечно же, отсутствует):

10:2575



После всех этих "танцев с бубном" TD27 нормально влез в моторный отсек:

10:127

11:632

TD27T

11:641

Правда пока дизель не только в моторном отсеке, но и частично в салоне :) :

11:777

12:1282

TD27T в салоне

12:1307

Турбина — это конечно хорошо, но она требует работы болгарки и серьезной переделки педали газа. Пока что мы педаль просто демонтировали и будем придумывать новую конструкцию.

12:1632

Кстати, что порадовало, демонтировать вискомуфту не придется, значит, если вдруг возникнет необходимость, можно будет вернуть на место штатную крыльчатку. Мы подвинули немного вперед радиатор и зазор между вискомуфтой и электроКарлсонами на вид вполне удовлетворителен, плюс есть еще запас:

12:2171



13:504

Зазор между вискомуфтой и электроКарлсонами.

13:591

Двигатель пока еще не закреплен на раме (но выставлен в правильное положение), опоры будут сделаны позже.

13:786

3. Опоры для TD27T

В эти выходные был очень важный этап — опоры для TD27T в Зёбрике, т.е. собственно установка двигателя.
Главная цель — ничего не переделывать на раме (не резать и не варить), чтобы рама оставалась пригодной для установки штатного двигателя и можно было без проблем менять местами TD27T и ЗМЗ-514.
Поскольку, везде, где позволяет ситуация, мы стараемся действовать не сваркой, а посредством инженерных конструкций, то вариантов было передумано и перепробовано много. Поэтому расскажем только об итоговом результате.

13:1749

Правая по ходу опора.
Использовать полностью родной кронштейн 514-го и сайлентблок не удалось — мешает и крепление ТНВД 27-го и сам корпус ТНВД. В итоге был выбран средний вариант — сайлентблок от 514-го и самодельный кронштейн на двигатель. Для этого из дедушкиных запасов был извлечен уголок и с помощью болгарки и свелильного станка из него было заколхожено изделие для наращивания штатной площадки опоры:

13:2497



14:504

Площадка для правой опоры.

14:556

Потом из левой опоры двигателя ГАЗели (40524.1001014) путем сверления, резки и сварки была сделана ответная часть на 27-го:

14:769

15:1274

Правая ответная часть опоры

15:1329

Сайлентблок сдвинут к моторному щиту на корпус (использовано одно из штатных отверстий) и в итоге конструкция на месте выглядит так:

15:1575

16:2080



Правая опора на месте

16:42

Все работы с железками, и не только, мы делаем в своей маленькой мастерской на терассе. Вот такая она у нас. Слева направо: Заточной станок для правки инструмента, над ним применик Грюндиг, правее вертикальный фрезер (подарок на 23-е февраля от мамы и жены), токарник и сверлилка:

16:548

17:1053

Мастерская

17:1077

Изначально станки приобретались для строительства кастома из остатков донора для реставрации мотоцикла К-125 1949 года выпуска (это отдельная история), но очень пригождаются и по сей день, когда нужно изготовить какую-нибудь нестандартную детальку или доработать стандартную.

17:1583

На сверлилке лежит заготовка переходной пластины для левой опоры. Делали ее из трех слоев 8-мм совейского дюралюминия (дедушкины запасы). Слои дюралюминия стянули плотно болтами (получился "пирожок") и прошлись фрезером по торцам.

17:2006



Левая по ходу опора
С левой опорой все было лучше. Удалось использовать не только сайлентблок, но и кронштейн от левой по ходу опоры 514-ого. Вот такой комплект получился для левой опоры:

17:342

18:847

Комплект для левой опоры

18:896

Дюралюминиевый "пирожок" прикручивается на место штатной опоры 27-го, а к нему уже прикручивается кронштейн с сайлентблоком от 514-ого, и вот так все это хозяйство выглядит на месте:

18:1226

19:1731

Левая опора на месте

19:1772

Правда для ее установки пришлось снимать масляный фильтр (иначе возможно, но очень неудобно).

19:1946

Было добавлено еще одно нововведение — новый ФТОТ. Честно говоря, надоело с помощью ножного насоса прокачивать соляру (такая схема у 514 — накачать в систему давления через сапун топливного бака и открутить болт на фильтре чтоб воздух спустить) и решили поставить ФТОТ с лягушкой (от Hyundai Porter):

19:2483



20:504

Новый ФТОТ

20:527

Кстати на ФТОТе ЗМЗ-514 Евро-2 лягушка есть (и электронасос подкачивающий вдобавок), но на Евро-3 видимо решили сэкономить, хотя дизелю лягушка или другой ручной насос, встроенный в топливную систему вещь необходимая, на наш взгляд.

20:948

Ну и естественно не удержались, залили масло, подключили стартер и прочие необходимые сопли (в том числе бутылку для обратки с ТНВД, она у 27-го маленькая по диаметру) и попытались завести (ради чего все собственно и затевалось):

20:1364

ВИДЕО

20:1378

Итог — Ура! Работает!

20:1420

Ошиблись с комментом на видео (волновались, однако). Жужжит не турбина, а вакуумный насос на генераторе, который не подключен к потребителям вакуума. Разобрались уже потом, после внимательного просмотра видео.

20:1806

4. Масло, газ и защита маховика

Продолжаем процесс подключения TD27T к бортовой сети и органам управления. Как обычно, стараемся использовать конструктивные решения с применением готовых доступных деталей и минимум сложного одноразового колхоза (т.е. сварки).

20:2285



Масло, датчики давления.
У TD27T предусмотрен только один датчик давления масла — аварийный. Вкручивается он прямо в блок под впускным коллектором (если быть точным, то в жидкостно-маслянный теплообменник на стенке блока за стартером). Резьба 10х1. А в УАЗе есть и лампа и прибор давления масла (показометр) — то есть нужно два датчика. Для них есть тройник, но ставить датчики внизу было не очень удобно, так как очень мало пространства между стартером и трубками форсунок. Поэтому решили использовать тормозной шланг от УАЗа. Выточили на токарнике переходник и ввернули шланг в блок:

20:1064

21:1569

Штуцер в блок

21:1597

Сверху на впускной коллектор в штатные отверстия прикрутили алюминиевый уголок, к нему второй конец шланга. В шланг ввернули уголок от топливной рампы Волги и уже в него тройник и датчики:

21:1945

22:2450



Датчики давления масла

22:45

Датчики работают. Аварийная лампа гаснет и прибор показывает 4 атм. на холодную на холостых.

22:216

Педаль газа
При установке TD27T пришлось вырезать часть моторного щита под выход турбины (фото по ссылке в начале), но на этой части крепилась педаль газа, поэтом упришлось придумывать новый кронштейн для нее. Сначала была мысль сместить крепление влево и сделать новую педаль, но потом возникла идея как использовать штатную педаль. Отрезали опору кронштейна педали и прикрутили к сварганеному коробу из алюминия, который установлен на месте выреза моторного щита:

22:1072

23:1577

Опора педали газа.

23:1614

Педаль газа стала на место и к ней подсоединили тросик газа в штатное отверстие. Возможно пруток педали потребуется подогнуть, но это уже мелочи, главное — педаль работает:

23:1933

24:2438



Педаль газа на месте.

24:41

Защиты маховика и стартера
При установке из-за разницы стыковочных размеров TD27T и коробки Даймос получилось, что нельзя было использовать штатную защиту маховика. Из остатков рифленого алюминия обшивки сварганили защиту. Крепится на нижние болты крепления коробки к переходной пластине:

24:577

25:1082

Защитная пластина маховика.

25:1137

Из того же материала сделали пластину и для стартера, поскольку он не полностью прикрывался колоколом коробки. Крепится на нижний удлиненный болт крепления стартера:

25:1446

26:1951

Защита стартера.

26:1985

Сделали новую проводку для генератора и свечей (благо реле свечей уже было от 514-го). Свечи работают, прибор зарядки показывает 14 вольт на холостых.
Наш дизель с Nissan Caravan комплектуется вакуумным подсосом ТНВД. Проверили, подключив напрямую к вакуумному насосу — работает. Будем с помощью электроклапана от СРОГ 514-го делать электрическое управление подсосом из салона.

26:2661



Поскольку подключенный "на соплях" TD27T нормально и довольно заурчал, то в эти выходные занялись приведением в порядок подкапотного пространства. В общем фэн-шуем по модному. :)
Сначала в Планете Железяке нам сделали шланг высокого давления для насоса ГУРа. На рулевой машинке УАЗа диаметр 14 мм., а на насосе 16 мм. Шланг обратки -16 мм и на бачке и на насосе. На насосе оставили родной выходной шланг, так как он имеет очень удачный изгиб с выходом в сторону радиатора. Поэтому взяли штуцер 16 на 16 мм и уже к нему подключили шланг от бачка ГУРа. Шланги проложили по балке рамы (перед радиатором) Оба шланга получились длиной больше 1,5 метра, поэтому АТФ потребовалось немало (больше литра).
Также подогнали патрубки радиатора и печки (TD27T позволяет держать все антифризное хозяйство наверху и на виду).
Еще заколхозили в 27-го датчик температуры ОЖ от УАЗа, подключили печку вместе с подкачивающим насосом, вставили самопальный маслоотделитель, подогнали новый ФТОТ к штатному кронштейну, убрали лишние провода от старых мозгов, подключили пневмоподсос акселератора, доработали тросик газа и закрепили шланги и провода покультурнее. Вот так в итоге на сейчас выглядит подкапотное пространство:

26:2169



27:504

TD27T под капотом УАЗа

27:544

Теперь немного поподробнее по частям:

27:617

Самопальный маслоотделитель сделан по известной схеме — с помощью металлических губок для посуды, в качестве корпуса использован бачок для краскопульта.
Тут можно посмотреть его "взрывную схему" в натуре:

27:999

28:1504

Маслоотделитель в разборе

28:1556

Сито укладывается на дно, сверху губки. Масло из картера оседает на губках и стекает вниз, в коническую часть бачка. Внизу можно выкрутить пробку (самодельная из капролона) и слить масло — бачок полупрозрачный, а масло в дизеле черное, так что контролировать легко. К тому же корпус пластиковый, поэтому влага из картерных газов не будет на нем конденсироваться в мороз и потом замерзать. Чтобы подключить его к воздушному тракту был использован патрубок впускного коллектора от восьмерки (один конец подходит по диаметру ко входу турбины, а другой — к патрубкам воздушного фильтра) — в данном патрубке есть вход для штуцера, на который цепляется выходящий шланг маслоотделителя.

28:2803



Для маслоотделителя был сварганен специальный кронштейн из остатков алюминиевой обшивки. Снизу на фото маслоотделитель, а сверху на впускном коллекторе подвешен пневмоклапан от СРОГа ЗМЗ-514. Его мы использовали как клапан для подсоса:

28:435

29:940

Маслоотделитель

29:974

Датчик температуры вкрутили в выходной штуцер печки. С трудом открутили штуцер от термостата, вставили в токарник, засверлили, нарезали резьбу и на герметик посадили датчик. Вроде все работает и не капает. Показания адекватные — термостат держит 78 градусов и вентиляторы не включаются (514 был погорячее). Отверстие штатного датчика заглушили (его на термостате не было). Вот так поближе выглядит этот узел:

29:1719

30:2224



Датчик температуры

30:38

Поскольку теперь подсос управляется электричеством, а не тросом, то окончательно решился вопрос с панелью управления над "бородой". Слева тумблер подсоса, а справа ручка управления краном печки. В общем законченный дизайн.

30:449

Поскольку все необходимое подключили, естественно решили проехаться. Ощущения отличные — Зёбрик едет легко и непринужденно с самых низов, а при нажатии тапки рвет с места (сильно не разгонялись, это надо на трассу выезжать), намного лучше, чем "задумчивый" 514 дизель.

30:938
