Замените на автомобиле ваз 2108, ваз 2109, ваз 21099 катушку зажигания, если на пластмассовой крышке катушки зажигания есть сколы, трещины, следы перегрева или вытекания масла.
Для замены катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

1:1102 2. Отсоедините высоковольтный провод от катушки зажигания.

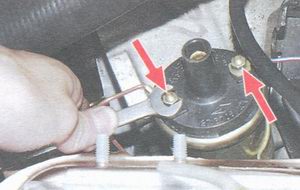

2:1718 3. Отверните две гайки крепления и отсоедините провода от низковольтных клемм катушки зажигания. ПРИМЕЧАНИЕ
Под гайками установлены плоские шайбы.

3:2502



4. Отверните две гайки крепления кронштейна катушки зажигания (вторая гайка находится под площадкой аккумуляторной батареи).

ПРИМЕЧАНИЕ
Под гайками установлены пружинные и плоские шайбы.

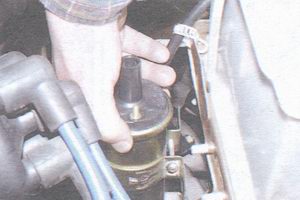

4:859 5. Снимите катушку зажигания с кронштейном.

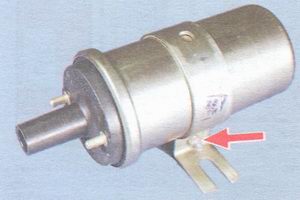

5:1444 6. При необходимости отверните гайку и снимите кронштейн с катушки зажигания.
7. Устанавливайте катушку зажигания на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. 10080
