Приведенный на этой странице метод проверки коммутатора автомобилей ваз 2108, ваз 2109, ваз 21099 позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (длительность и форму импульсов) коммутатора надо проводить на специальном стенде .

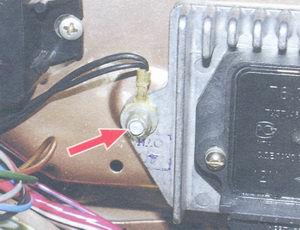

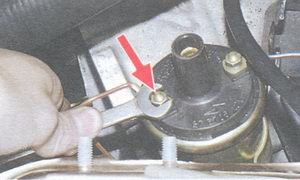

1:1040 1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора зажигания).

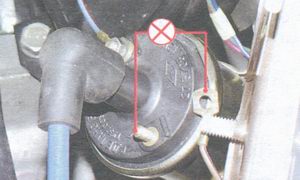

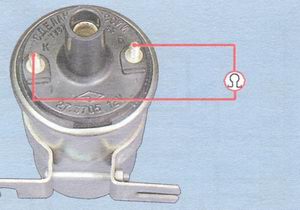

2:1793 2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключит



е к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените на автомобиле ваз 2108, ваз 2109, ваз 21099 коммутатор зажигания. 3. Перед снятием коммутатора отсоедините на автомобиле ваз 2108, ваз 2109, ваз 21099 провод от клеммы «-» аккумуляторной батареи.

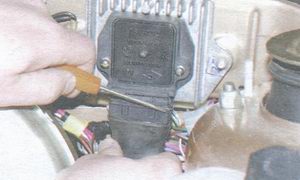

3:1079 4. Отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на разъеме.

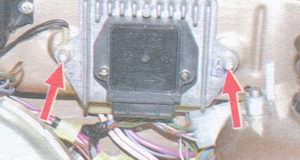

4:1779 5. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5:2427



6. Установите новый коммутатор зажигания с радиатором на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод «массы».

ПОЛЕЗНЫЙ СОВЕТ
При работе коммутатора выделяется большое количество тепла. Кроме того, «масса» коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи. 10961
