Критерием необходимости регулировки привода выключения сцепления служит полный ход педали сцепления (до упора в коврик), ход педали сцепления должен составлять 125-135 мм. По мере износа накладок ведомого диска сцепления педаль сцепления приподнимается, и полный ход педали сцепления увеличивается. Максимально допустимый ход педали сцепления - 160 мм.

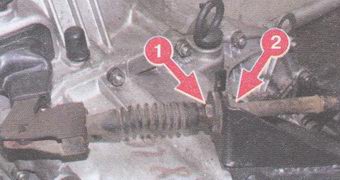

Регулируют ход педали

Если у педалей сцепления или тормоза (рис. 5.5) появился большой люфт, значит, изношены втулки оси педалей, и втулки оси педалей сцепления или тормоза надо заменить.

ПРИМЕЧАНИЕ
Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.

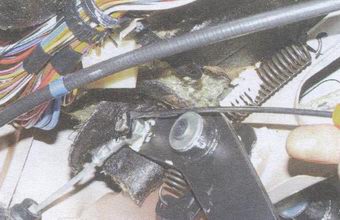

1. Для замены втулки снимите стопорную скобу с пальца педали сцепления.

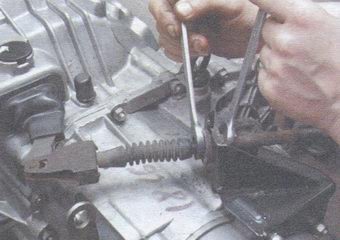

1. Для замены троса привода сцепления отверните регулировочные гайки троса сцепления.

ПРИМЕЧАНИЕ
Для удобства восприятия отсоединение троса привода от рычага сцепления показано на коробке передач, снятой с автомобиля.

1. Снимите выжимной подшипник выключения сцепления (см. «Замена выжимного подшипника выключения сцепления»).

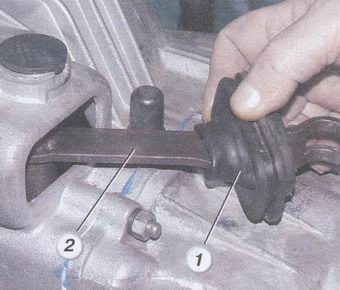

2. Осторожно подцепив отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления. Замените порванный или потерявший упругость резиновый защитный чехол.

1. Снимите коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка коробки передач»).

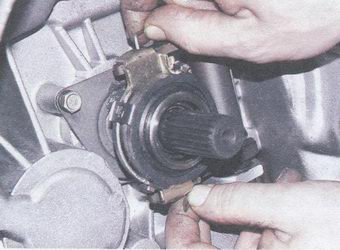

2. Выведите концы пружинного фиксатора из зацепления с муфтой подшипника.
3. Снимите выжимной подшипник с направляющей втулки.

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач (см. «Снятие и установка коробки передач»).

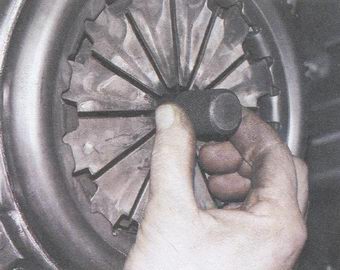

2. Установите оправку в отверстие нажимного диска.
ПРИМЕЧАНИЕ
Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления.

ПОЛЕЗНЫЙ СОВЕТ
Оправку для центрирования ведомого

На автомобилях ваз 2108, ваз 2109, ваз 21099 сцепление однодисковое, с центральной нажимной пружиной 10 (рис. 5.1, 5.2). Кожух 2 сцепления крепится к маховику 5 шестью болтами 3, а с нажимным диском 4 соединяется тремя парами упругих пластин.

Рис. 5.1. Сцепление ваз 2108, ваз 2109, ваз 21099 в сборе
1 - вилка выключения сцепления; 2 - кожух сцепления; 3
