Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ
Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1:1260 1. Отверните болты крепления и снимите защиту картера.

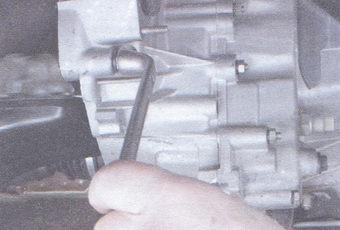

2:1867 2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3:2500

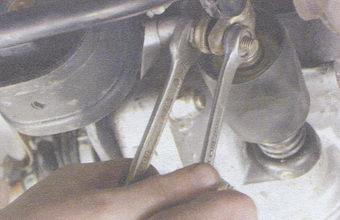

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4:646 4. Снимите наконечник троса с рычага привода выключения сцепления.

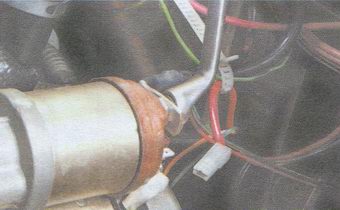

5:1276 5. Отсоедините колодку с проводом от вывода тягового реле стартера.

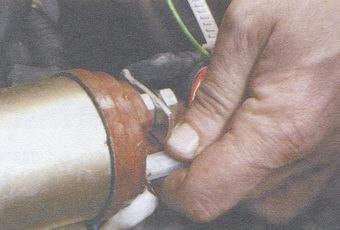

6:1907 6. Отверните гайку крепления и отсоедините провод



от контактного болта тягового реле стартера.

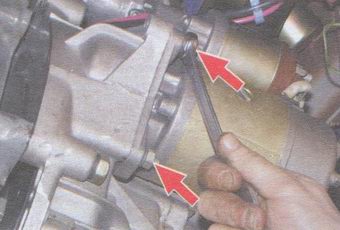

7:589 7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

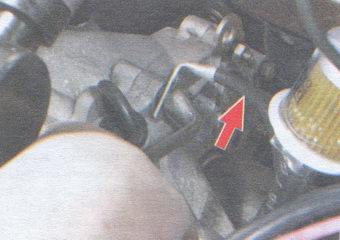

8:1253 8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9:1943 9. Отверните гайку крепления и



отсоедините трос от привода спидометра.

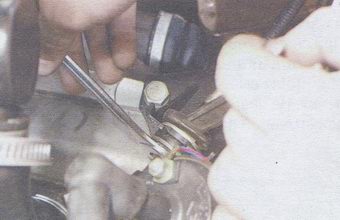

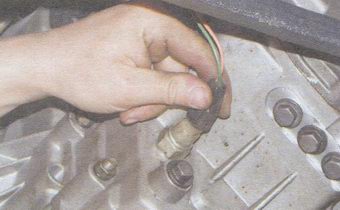

10:580 10. Отсоедините колодку с проводом от выключателя света заднего хода.

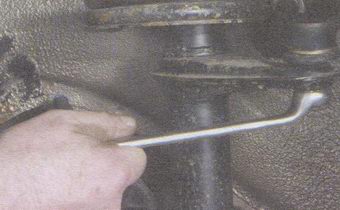

11:1212 11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12:1837 12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к



кузову автомобиля и разведите левую и правую растяжки в стороны.

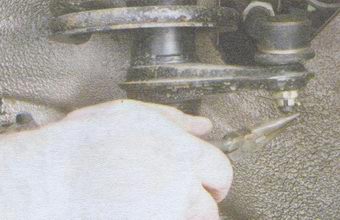

13:626 13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14:1290 14. Отверните гайку крепления шарового шарнира рулевой тяги.

15:1908 15. С помощью съемника выпрессуйте палец шарового



шарнира рулевой тяги из поворотного рычага стойки.

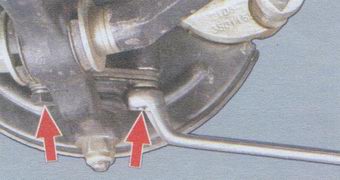

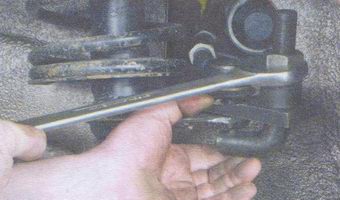

16:600 16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

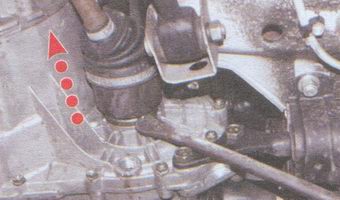

17:1275 17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18:2022

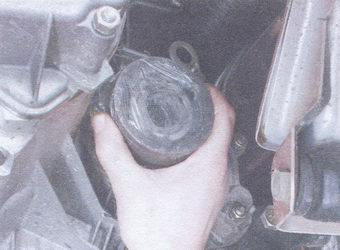

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

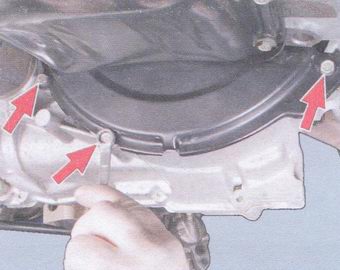

19:730 19. Отверните три болта крепления и снимите щиток картера сцепления.

20:1362 20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21:2027

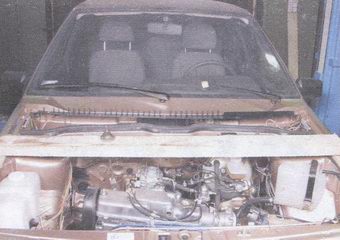

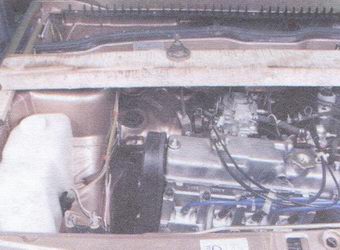

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ
Брус должен опираться только на фланцы крыльев!

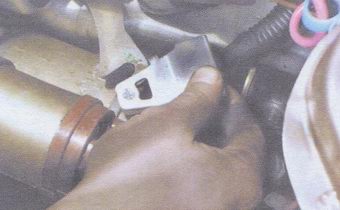

22:903 22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

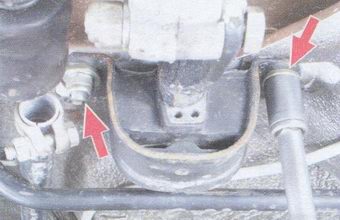

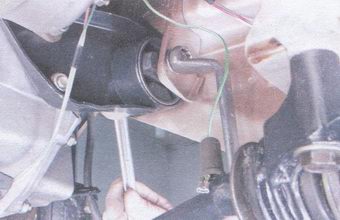

23:1657 23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24:2306



24. Отверните гайку и выньте болт левой опоры двигателя.

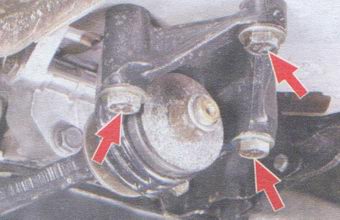

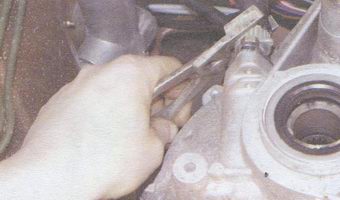

25:608 25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

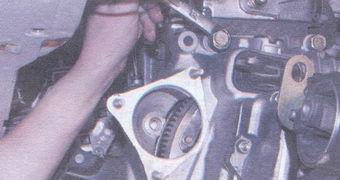

26:1280 26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ
Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего.
1. Моменты затяжки резьбовых соединений см. в приложении 1.

27:3313

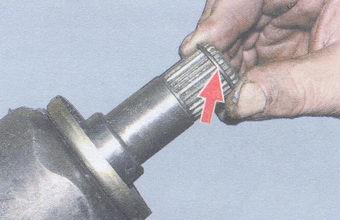

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

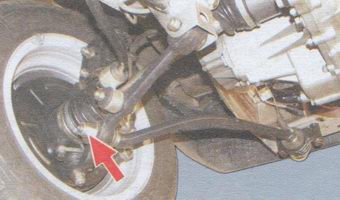

28:895 3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

29:1667

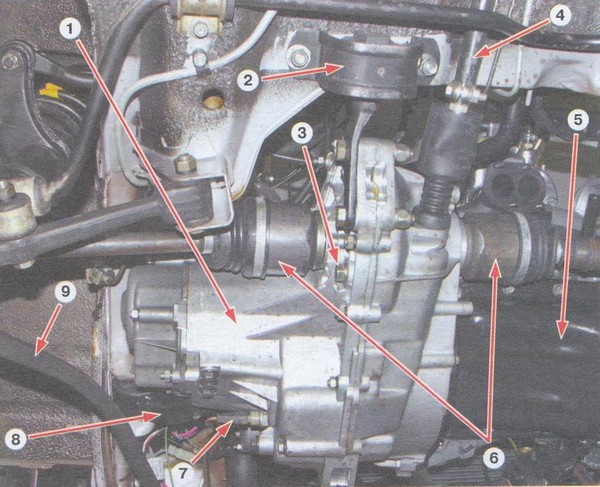

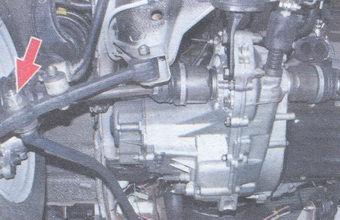

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу):
1 - коробка передач; 2 - задняя опора двигателя; 3 - пробка маслосливного отверстия; 4 - тяга привода переключения передач;
5 - двигатель; 6 - внутренние ШРУСы; 7 - выключатель света заднего хода; 8 - левая опора двигателя; 9 - растяжка 38430
