Для снятия трамблера с автомобиля ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

1:773 2. Отсоедините высоковольтные провода от трамблера.

2:1376 3. Отсоедините вакуумный шланг от вакуум-корректора трамблера.

3:1999



4. Выньте трос привода дроссельных заслонок из держателя.

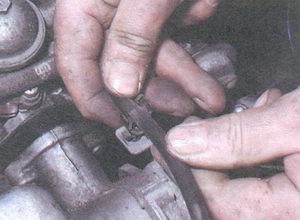

4:612 5. Отверните гайку крепления кронштейна держателя проводов (под гайкой установлена специальная шайба), снимите кронштейн со шпильки и вместе с проводами отложите в сторону.

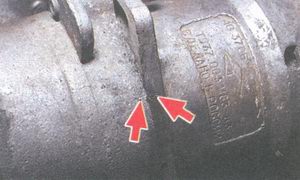

5:1435 6. Любым способом сделайте метки на корпусах распределителя зажигания (трамблера) и привода вспомогательных агрегатов, чтобы при обратном монтаже трамблера сохранить неизменной установку начального момента зажигания.

6:2346



7. Отсоедините от трамблера разъем жгута проводов, отжав ее пружинный фиксатор тонкой отверткой или шилом.
8. Выньте резиновую заглушку из люка картера сцепления и установите поршень 1-го цилиндра в ВМТ (верхняя мертвая точка), проворачивая коленчатый вал двигателя за зубчатый венец маховика длинной отверткой.

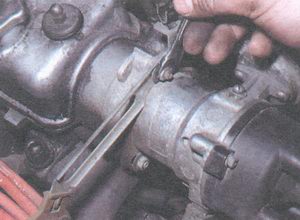

7:1078 9. Отверните оставшиеся две гайки крепления трамблера и снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099.

8:1782 10. Устанавливайте трамблер на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. При этом отверните два винт�



� крепления, снимите крышку трамблера.

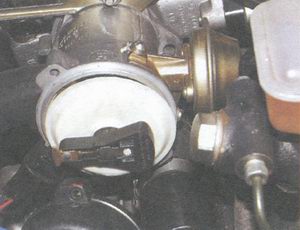

9:576 11. Поверните валик распределителя зажигания так, чтобы наружный контакт бегунка установился против клеммы 1-го цилиндра в крышке трамблера, и установите распределитель зажигания в корпус привода вспомогательных агрегатов.
12. После установки распределителя зажигания в корпус привода вспомогательных агрегатов совместите предварительно нанесенные метки. Проверьте и при необходимости установите начальный момент зажигания (см. «Установка момента зажигания»). 15999
