1:516 1. Поверните рычаг щетки стеклоочистителя в вертикальное положение, отверните гайку его крепления и снимите рычаг щетки с валика механизма стеклоочистителя.

2:1314 2. Снимите защитный колпачок.

3:1875 3. Отверните гайку верхнего крепления кронштейна стеклоочистителя.

4:507 4. Снимите металлическую и резиновую выравнивающие шайбы.
5. Снимите обивку двери задка (см. «Замена замка крышки багажника ВАЗ 2108 и ВАЗ 2109», разд. 10 «Кузов»).

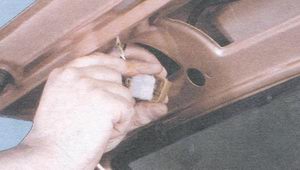

5:1301 6. Отсоедините разъем с проводами от колодки жгута.

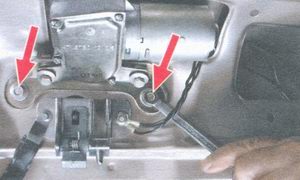

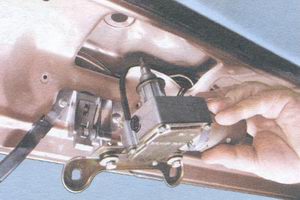

6:1902 7. Отверните два болта крепления стеклоочистителя...

7:2501



8. ...и снимите стеклоочиститель с двери задка.

8:590 9. Снимите с корпуса редуктора стеклоочистителя резиновое уплотнительное кольцо и металлическую шайбу.

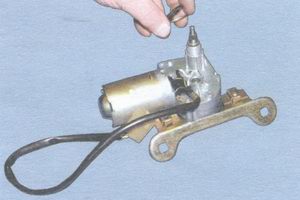

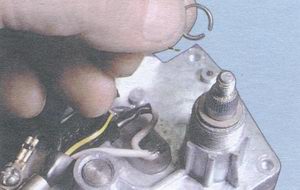

9:1289 10. Снимите стопорное кольцо с валика механизма стеклоочистителя.

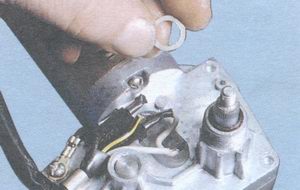

10:1917 11. Снимите шайбу.

11:2454



12. Выньте уплотнительное кольцо из проточки.

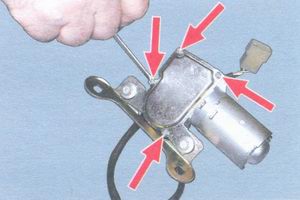

12:589 13. Отверните четыре винта крепления крышки редуктора стеклоочистителя.

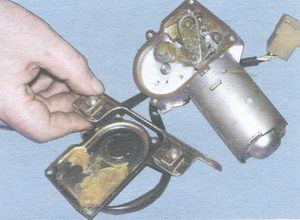

13:1229 14. Снимите крышку редуктора стеклоочистителя с кронштейном.

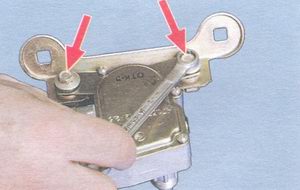

14:1848 15. Отверните два болта крепления и снимите кронштейн с крышки редуктора стеклоочи



стителя.

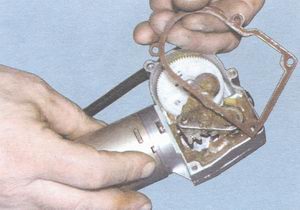

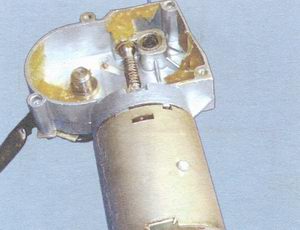

15:522 16. Аккуратно снимите уплотнительную прокладку.

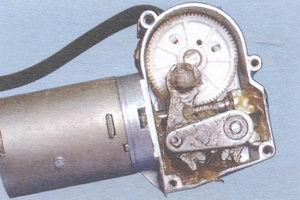

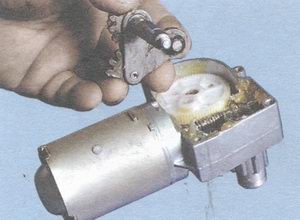

16:1117 17. Выньте из корпуса редуктора водило.

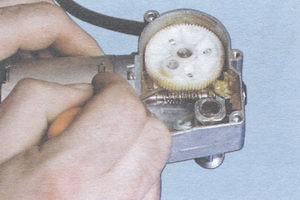

17:1695 18. Снимите шестерню редуктора стеклоочистителя, приподняв шестерню отверткой.

18:2348



19. Отверните два винта (второй винт находится за корпусом редуктора стеклоочистителя).

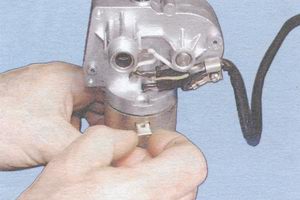

19:666 20. Выньте две закладные гайки.

20:1227 21. Снимите корпус двигателя стеклоочистителя.

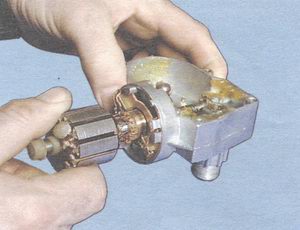

21:1820 22. Выньте якорь из крышки и корпуса.

22:2393

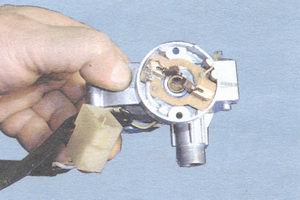

23. Замените поломанные или потерявшие упругость пружины щеток электродвигателя стеклоочистителя. Проверьте легкость перемещения щеток в щеткодержателе: они должны перемещаться свободно, без заеданий. Изношенные или имеющие сколы щетки электродвигателя стеклоочистителя замените. При замене припаяйте выводы новых щеток к щеткодержателю.

23:1136 24. Зачистите мелкой шкуркой коллектор, если он загрязнен или на нем обнаружены риски, царапины и другие повреждения. Если коллектор сильно изношен или обгорел, замените якорь или редуктор с электродвигателем стеклоочистителя в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

24:2222

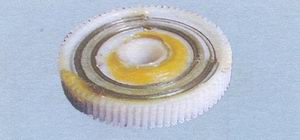

25. Замените шестерню редуктора стеклоочистителя с сильно изношенными или поврежденными зубьями. Осмотрите контакты концевого выключателя механизма самоостанова. Окисленные контакты зачистите. Если контакты сломаны, замените шестерню.

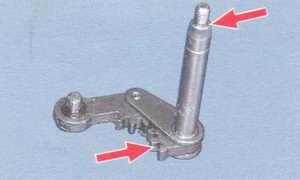

25:944 26. При повреждении шлицев или резьбы валиков, а также при поломке зубьев замените водило.

26:1615 27. Порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали замените. Перед заменой подушек выньте распорную втулку.

27:2410



28. Соберите и установите на автомобиль ваз 2108, ваз 2109 стеклоочиститель в обратном порядке. При сборке редуктора стеклоочистителя смажьте консистентной смазкой шестерню редуктора, червяк вала электродвигателя стеклоочистителя, а также валик и зубья водила. 34838
