Замена колеса и углы установки передних колес Ford Focus 1

Содержание статьи:

0:37

1. Замена колеса Ford Focus 1

0:84

2. Углы установки передних колес Ford Focus 1

0:161

1. Замена колеса Ford Focus 1

Задача: заменить колесо Ford Focus 1

0:270

Ход работ по замене колеса Ford Focus 1

0:337

Замена колеса Ford Focus 1

1:842

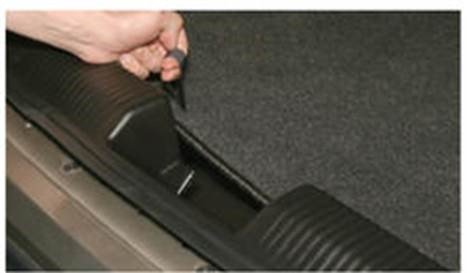

Открываем багажное отделе­ние и откидываем за петлю ков­рик пола.

1:967

2:1472

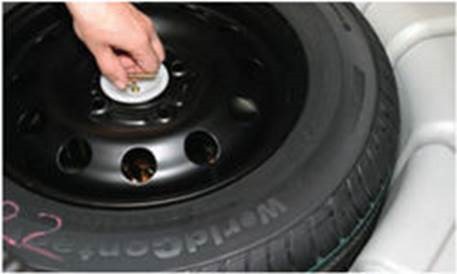

Отворачиваем винт крепления запасного колеса.

3:2070

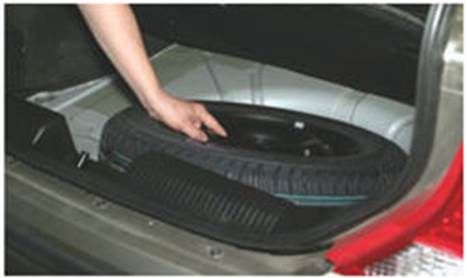

Вынимаем запасное колесо из багажного отделения.

3:93

4:598

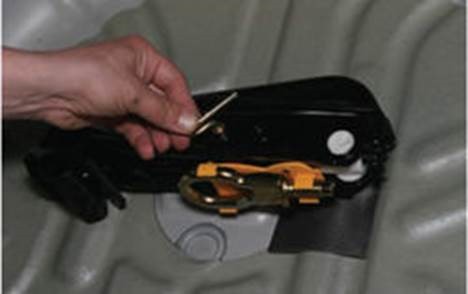

Отворачиваем винт крепления домкрата и вынимаем домкрат.

4:707

5:1212

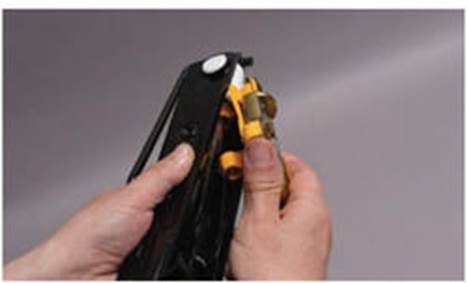

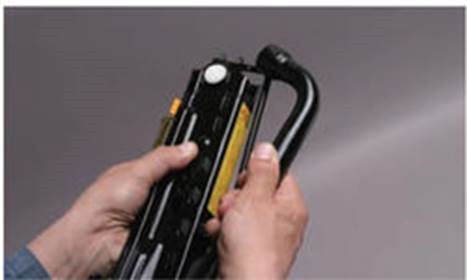

Снимаем с домкрата колесный ключ.
Владельцам автомобиля с кузовом седан необходимо снять...

5:1390

6:1895

буксировочную проушину.

6:1943

7:2448

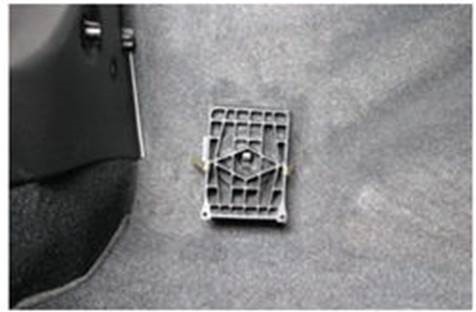

Противооткатный упор закреп­лен на стенке багажного отде­ления с левой стороны.
Чтобы его снять...

7:190

8:695

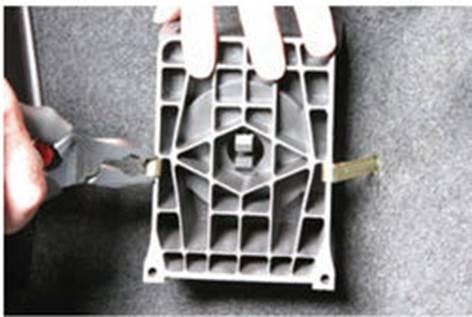

пассатижами освобождаем крепления.

8:764

9:1269

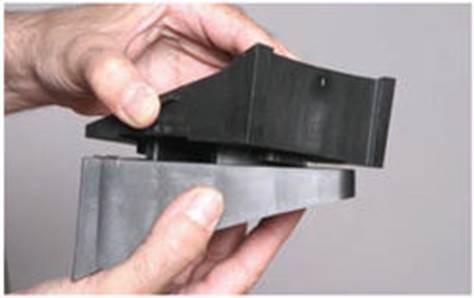

Приподнимаем часть упора и поворачиваем ее на 180°.

10:1873

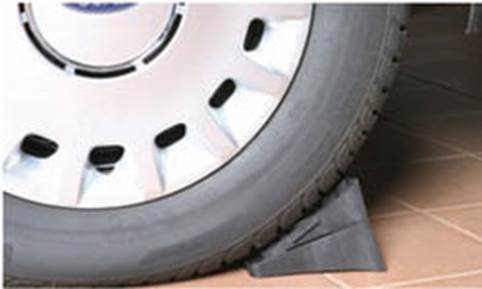

Если поднимаем заднее колесо автомобиля, включаем первую передачу и подкладываем упор под расположенное по диаго­нали переднее колесо.
Если поднимаем переднее коле­со, затормаживаем автомобиль стояночным тормозом и устанав­ливаем упор под расположенное по диагонали заднее колесо.

10:2407



11:504

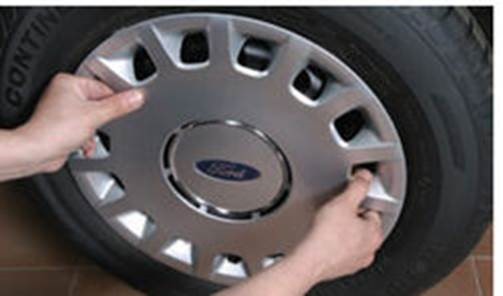

Взяв декоративный колпак с двух сторон, резким рывком на себя снимаем его.
Колпак также можно снять, акку­ратно поддев его пластмассовым наконечником колесного ключа.
Ослабляем затяжку гаек крепле­ния колеса на автомобиле, стоя­щем на земле.

11:960

12:1465

Колесным ключом ослабляем затяжку гаек крепления колеса.
При замене переднего колеса...

12:1636

13:2141

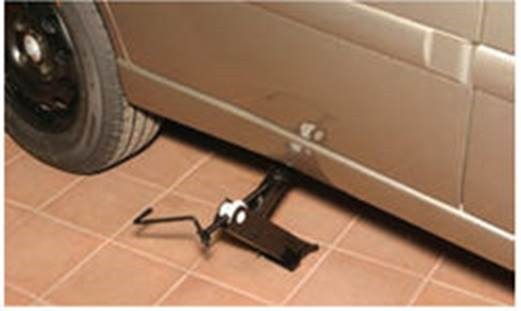

домкрат устанавливаем под порог на расстоянии 150 мм от переднего торца порога...

13:148

14:653

а заднего колеса — на рас­стоянии 380 мм от заднего тор­ца порога.

14:775

15:1280

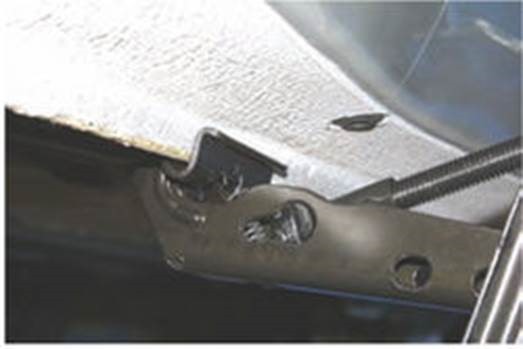

Для надежной установки автомобиля на домкрате верхняя площадка дом­крата должна войти в за­цепление с отбортовкой по­рога кузова.
Поддомкратив автомобиль, окон­чательно отворачиваем гайки кре­пления колеса...

15:1673

16:2178



и снимаем его
Устанавливаем запасное колесо на шпильки и заворачиваем гайки его крепления, ориентируя их...

16:200

17:705

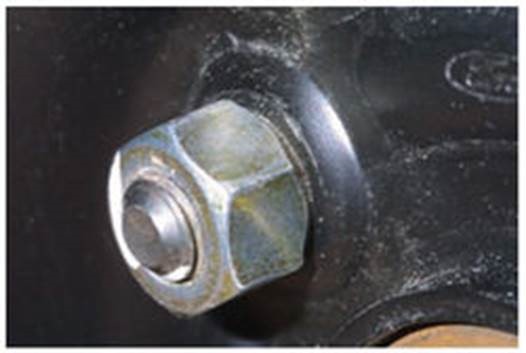

конусной частью в отверстия диска колеса.
Равномерно по диагонали подтя­гиваем гайки. Опускаем автомо­биль и окончательно затягиваем гайки крепления колеса моментом 85 Н*м.

17:1033

18:1538

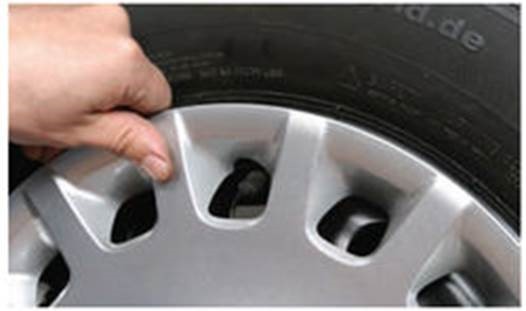

Устанавливаем на место кол­пак, так чтобы вырез на нем совпал с вентилем, и защелки­ваем колпак на ободе колеса.
Складываем домкрат, крепим на него колесный ключ и буксировоч­ную проушину.
Укладываем домкрат и колесо на место и закрепляем их винтами. Крепим на место противооткат­ный упор.
Поврежденное колесо необходи­мо сдать в шиномонтажную мас­терскую для ремонта.

18:2228



2. Углы установки передних колес Ford Focus 1

Контроль углов установки колес рекомендуется проводить на стан­ции технического обслуживания. Должны отсутствовать люфты в подшипниках, шарнирах руле­вых тяг, сайлент-блоках и шаровых опорах. Изношенные детали следует заменить. Износ протектора на левых и правых колесах должен быть примерно одина­ков, а колеса не деформированы (осевое биение колес не должно превышать 1,2 мм). Контроль и регулировку производят на сна­ряженном автомобиле (без на­грузки). Перед проверкой следует довести до нормы давление в шинах. В передней подвеске ре­гулируется только схождение колес. В случае отклонения других углов установки необходимо про­верить состояние узлов и деталей передней подвески, заменить де­формированные и поврежденные элементы.
Схождение передних колес регулируется изменением длины руле­вых тяг с правой и левой сторон на равную величину. Для этого...

18:1665

19:2170

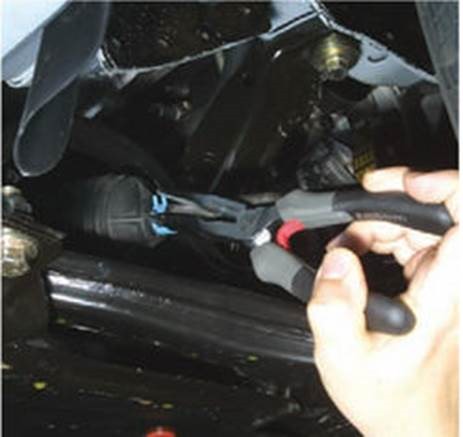

пассатижами ослабляем хо­мут и сдвигаем его с чехла на тягу.

19:113

20:618

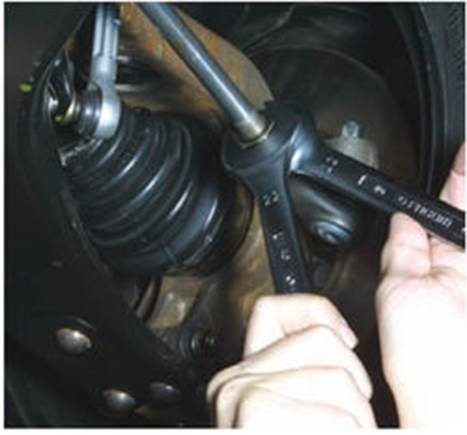

Двумя ключами «на 22» ослаб­ляем затяжку контргайки и...

20:722

21:1227

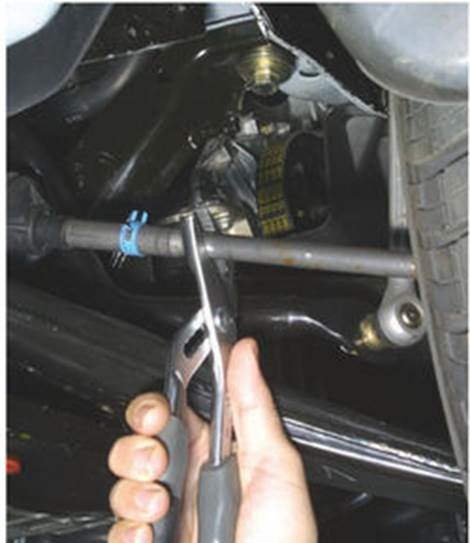

вращая тягу раздвижными пассатижами, изменяем схож­дение колес.
При заворачивании тяги в наружный наконечник угол схождения уменьшается (и даже становится отрицательным), при выворачива­нии — увеличивается.
Вращая тягу, необходимо следить, чтобы чехол не закручивался. При необ­ходимости следует попра­вить чехол.

Углы установки передних колес

21:1898

Тип кузова

21:1935

Угол развала (для справки)

21:1994

Угол продольного наклона оси поворота (для справки)

21:2100



Схождение

21:29

Допустимое значение

21:84

Значение для регулировки

21:142

Хэтчбек, седан

21:184

-0°32' ± 1°18 (1°15')*

21:220

2°59' ± 1°06 (1°)*

21:252

0 ± 1,5 мм или 0° ± 15

21:292

0 ± 1 мм или 0° ± 10

21:330

Универсал

21:364

-0°37' ± 1°16 (1°15')*

21:400

2°52' ± 1°01 (1°)*

21:432

0 ± 1,5 мм или 0° ± 15

21:472

0 ± 1 мм или 0° ± 10

21:510

21:525

* В скобках указана максимальная допустимая разница между правым и левым колесами
