Интеркулер УАЗ Хантер 31519

Содержание статьи:

0:37
  1. Подготовка к установке интеркулера в УАЗ Хантер
  2. Установка интеркулера в УАЗ Хантер
  3. Подключение интеркулера УАЗ Хантер

1. Подготовка к установке интеркулера в УАЗ Хантер

Давно задумываюсь об установке интеркулера (ОНВ) на своего уазотрактора. Где-то вычитал, что это добавит 20 Нм по всей ВСХ двигателя.

0:618

Сергей АФИНЕЕВСКИЙ, заведующий лабораторией деталей двигателей НАМИ: «надо ставить интеркулер. Двигатель хороший, очистка топлива, масла и воздуха производилась как надо. Цилиндры и коленчатый вал практически в номинале, распредвалы тоже в пределах допуска. Вкладыши подшипников имеют небольшой износ, но требуют замены. Общее состояние агрегата в целом можно считать хорошим. Трещины в поршнях – это результат высокой термической напряженности. ЗМЗ-514 считается высокофорсированным турбодизелем, а потому требует применять охлаждение наддувочного воздуха, тем более, что это конструкторами предусмотрено. Но дело в том, что установку теплообменников на автомобиль должен производить не моторный, а автомобильный завод, и тут, видимо, возникли какие-то сложности. С другой стороны, вы не измерили треснувшие поршни. При сборке могли поставить поршни с повышенным зазором, из-за чего при прогреве двигателя имели место удары поршня по цилиндру, происходящие до выхода мотора на рабочую температуру. Что касается облома кронштейна на головке блока, то мне кажется, в данной ситуации дело в браке литья, но в любом случае это место требует усиления."
Эта статья была написана после капиталки 514 двигателя.

0:2828



Вот я решил приобрести фронтальный интеркулер с размером ядра 550*230*65 с патрубками 63 мм. и кучу силиконовых патрубков для монтажа.

0:238

Установить интеркулер перед радиатором, собрать магистраль (использовать буду Al трубу 60мм) +силиконовые патрубки с различными углами.

0:488

Заказал себе фронтальный интеркулер и силиконовые патрубки. И вот, пришла долгожданная посылка.
Вот что пришло:

0:697

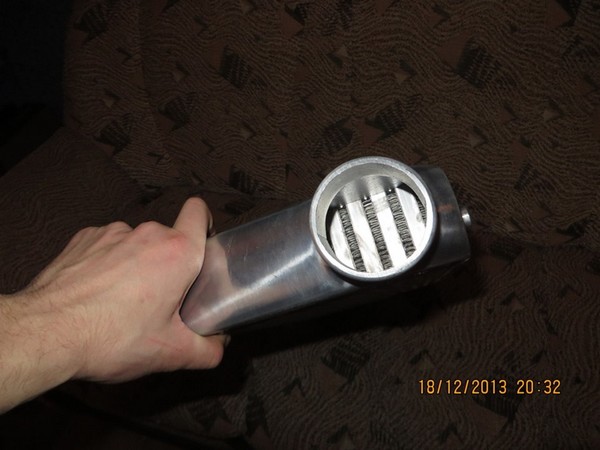

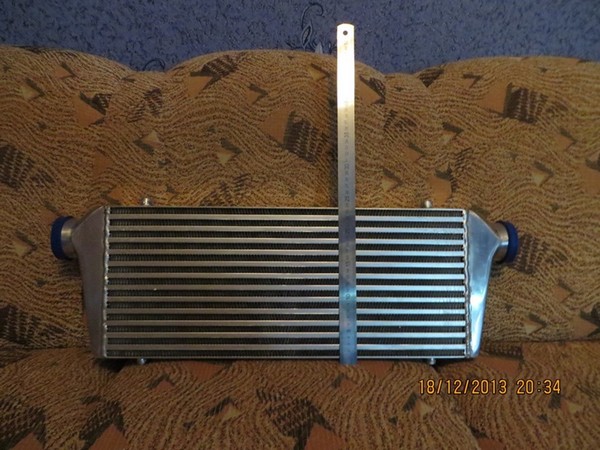

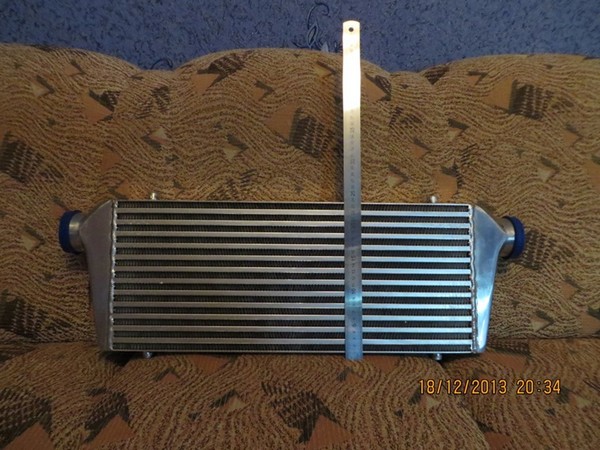

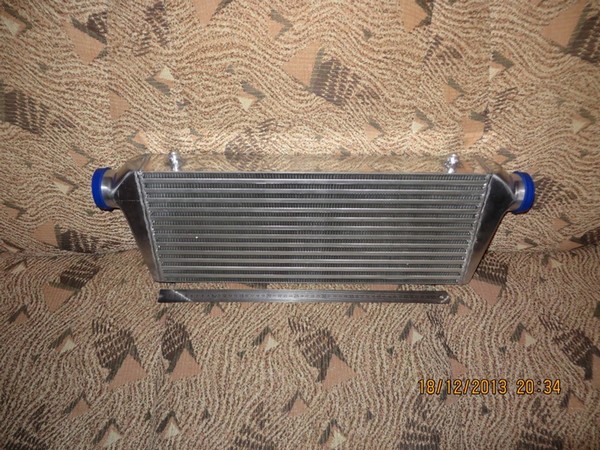

Интеркулер УАЗ Хантер 31519

1:1202

ширина ядра 550 мм ширина по габариту 700 мм

1:1280

2:1785

высота ядра 230 мм высота по габариту 230 мм

2:1863

3:2368

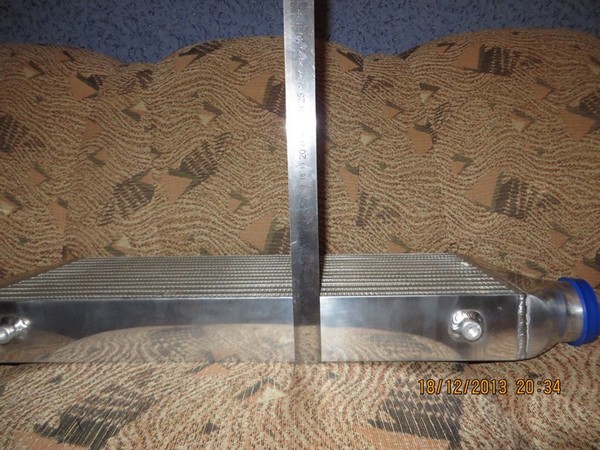

глубина ядра 65 мм глубина по габариту 65 мм

3:79

4:584

диаметр входа (выхода) 63 мм (2,5)

4:642

5:1147

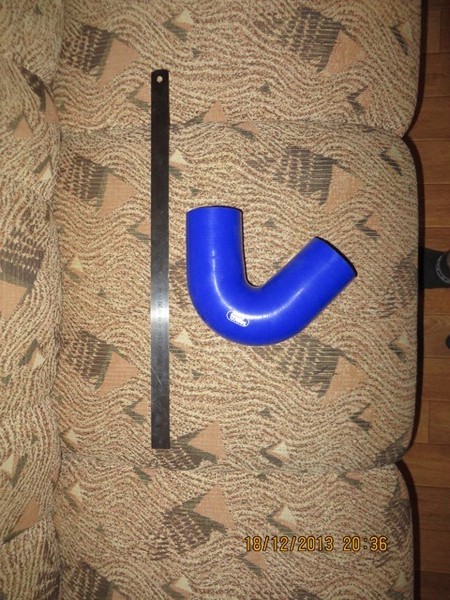

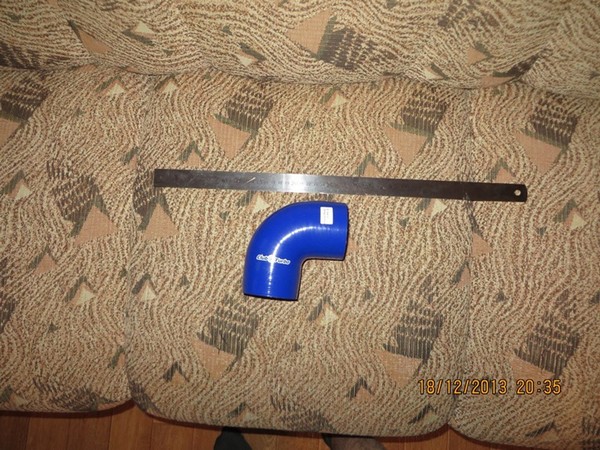

Патрубок силиконовый, 90 гр. 63 мм (2,5

5:1213

6:1718

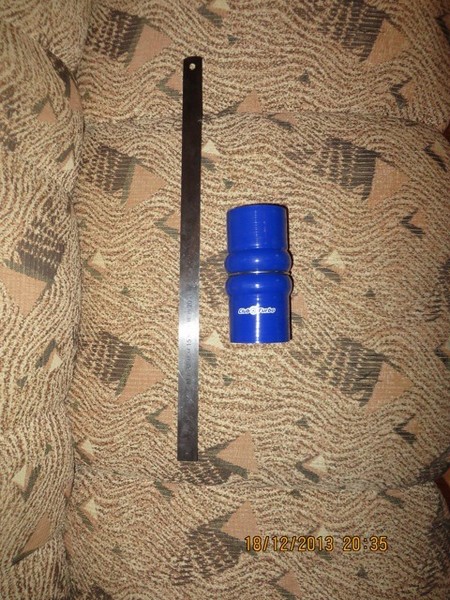

Патрубок силиконовый с двойным демпфером, 63 мм (2,5

6:1812

7:2317

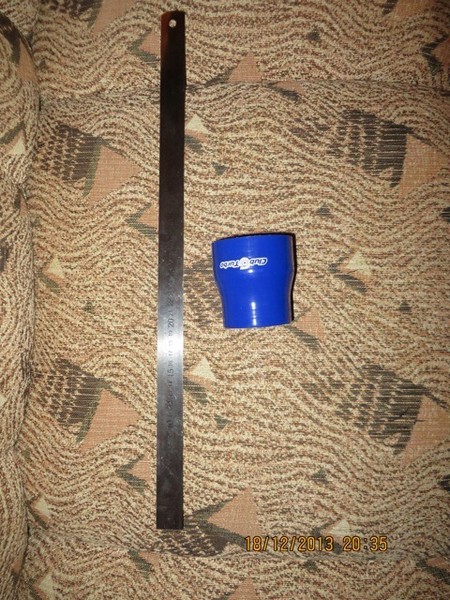

Патрубок силиконовый, переход 51-63 мм (2

7:72

8:577

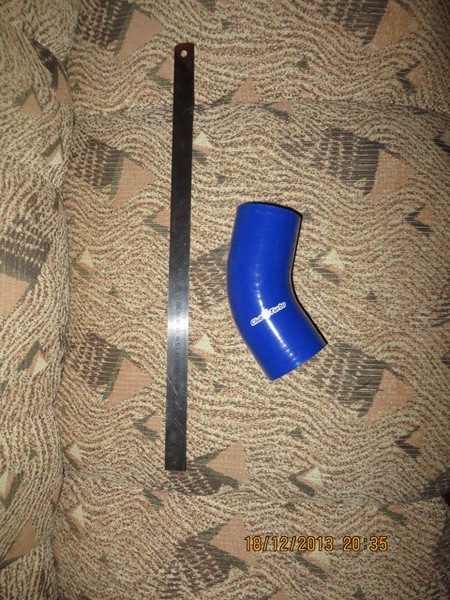

Патрубок силиконовый, 45 гр. 63 мм (2,5

8:643

9:1148

Патрубок силиконовый, 135 гр. 63 мм (2,5

9:1215

Все это удовольствие обошлось в 6870р +700р доставка
Жду новогодних выходных, чтобы установить все это хозяйство на авто.

9:1435

10:1940

2. Установка интеркулера в УАЗ Хантер

Снял радиатор. Взял коронку 86 мм биметалл и за работу. Просверлил два отверстия. Интеркулер привернул через резиновые подушки.
Вот парочка фоток

10:2282



Установка интеркулера в УАЗ Хантер

11:504

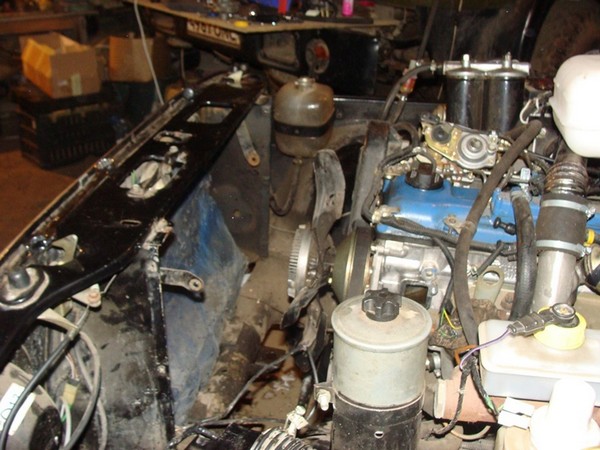

демонтаж радиатора и разметка отверстий

11:582

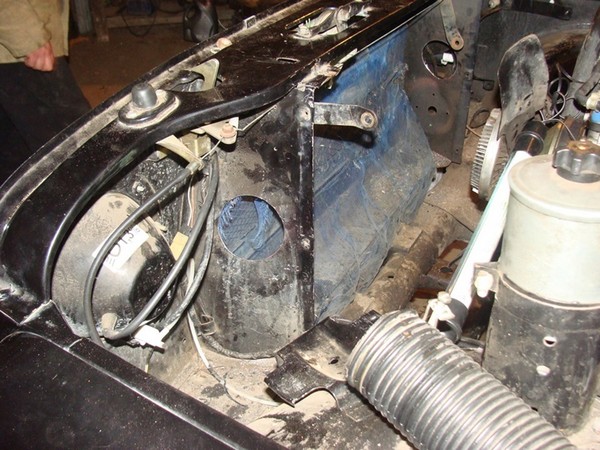

12:1087

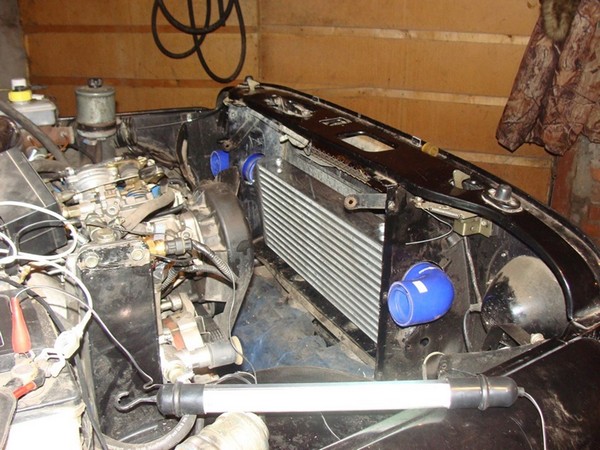

отверстия под патрубки

12:1133

13:1638

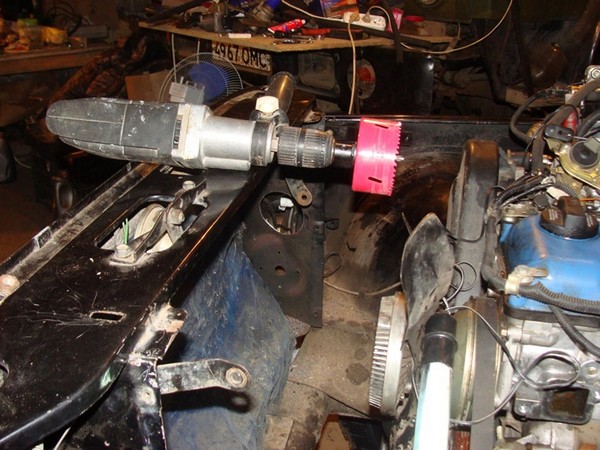

инструмент, резал как по маслу

13:1697

14:2202

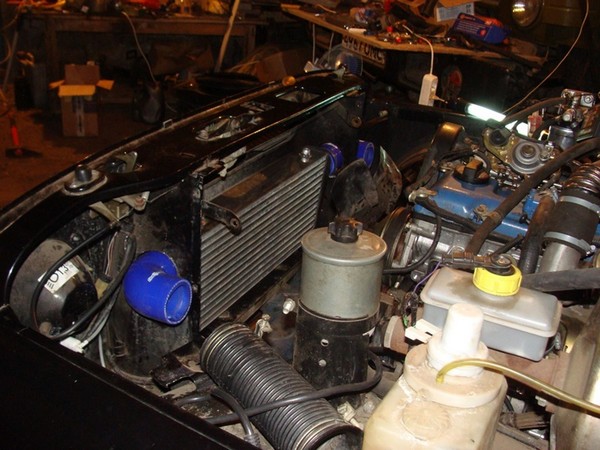

кулер по месту с патрубками 90 градусов

14:73

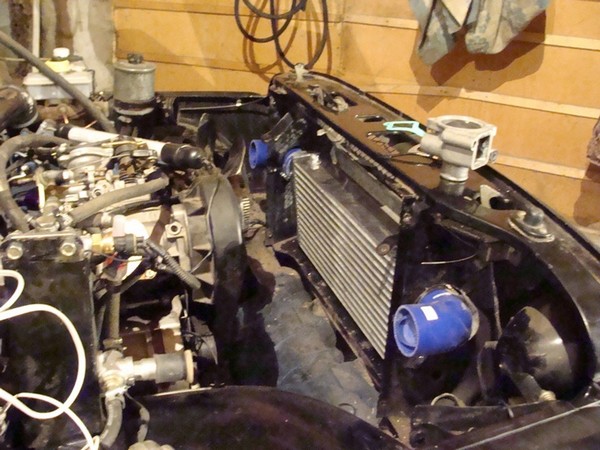

15:578

вид с другой стороны

15:619

16:1124

ну и просто фото

16:1157

Магистраль пока не протянул. Отверстия в патрубках просто заткнул. Надо сварить патрубок на ресивер.

16:1345

3. Подключение интеркулера УАЗ Хантер

Вот и пришло время подключения интеркулера. Год прошел с момента его установки. Первым делом был сварен переходник на воздушный ресивер.

16:1673

Подключение интеркулера УАЗ Хантер

17:2178

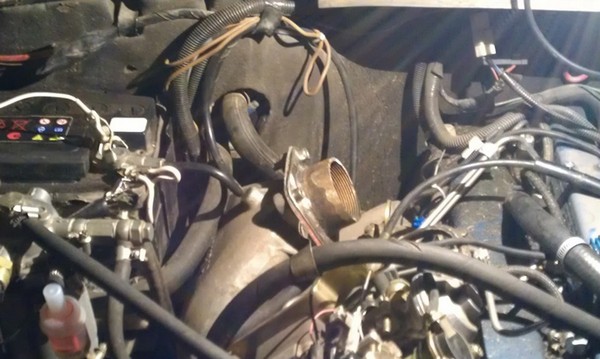

нет переходника

17:32

18:537

есть переходник

18:570

Затем из родной трубы, что шла от турбины к воздушному ресиверу, была изготовлена труба от турбины к кулеру.
По скольку патрубки на кулере 63 мм, а труба заметно меньше пришлось использовать муфту 51-63 мм.

18:942

19:1447

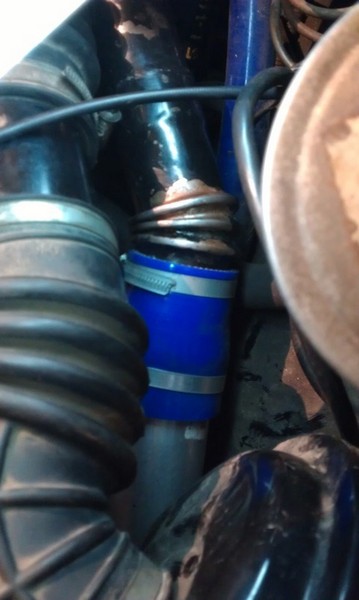

муфта и место перехода на трубу 60мм

19:1515

В качестве труб использовал трубу 60 мм AL (куплена в Бауцентре).
В связи с тем что силиконовые патрубки на 63 мм а труба 60, пришлось слегка подмотать изолентой.

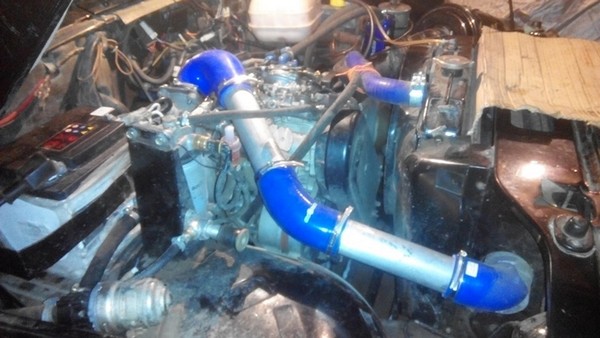

Ну а дальше все по книжке: улитка-труба-кулер-труба-ресивер.

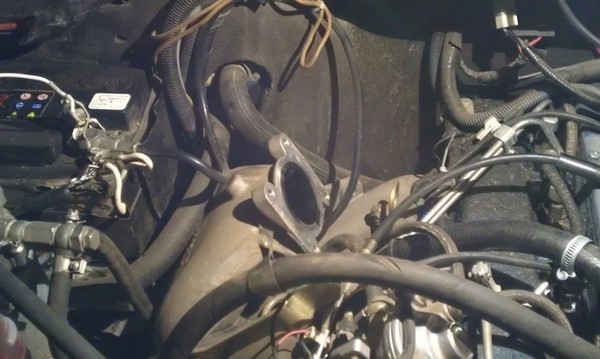

19:1914

20:2419



выход с улитки

20:29

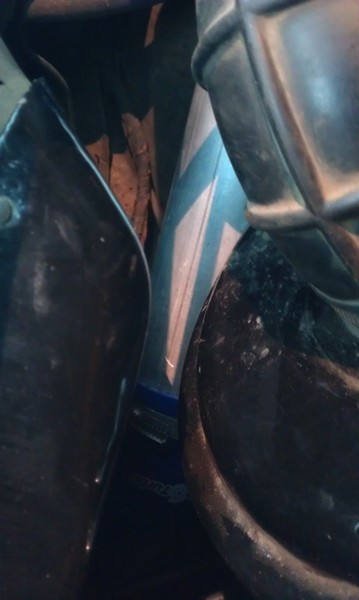

21:534

еще раз место перехода

21:579

22:1084

труба в кулер

22:1112

23:1617

выход с кулера и вход в ресивер

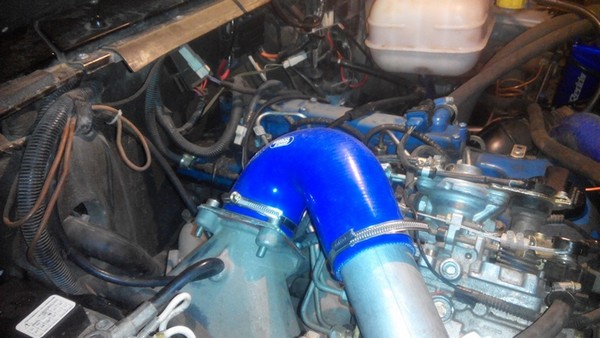

23:1677

24:2182

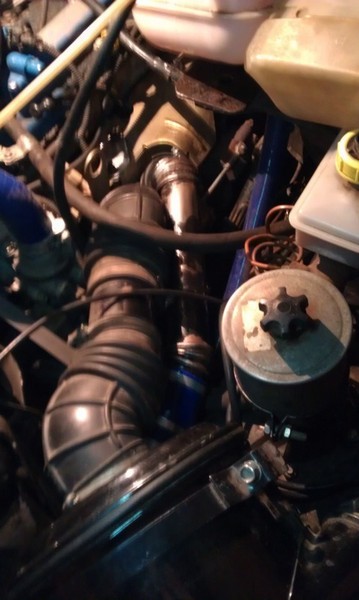

калено на ресивер

24:35

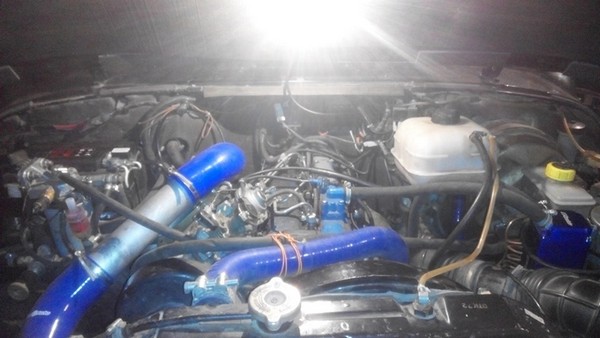

25:540

вид спереди

25:565
