Подвеска Renault Sandero/Logan

Содержание статьи:

0:37
  1. Устройство задней подвески Renault Sandero/Logan
  2. Устройство передней подвески Renault Sandero/Logan
  3. Установка подвески Eibach B12 Renault Logan/Sandero

Устройство задней подвески Renault Sandero/Logan

Устройство задней подвески Renault Sandero/Logan

1:866

Элементы задней подвески:
1 – кронштейн крепления рычага балки к кузову;
2 – балка;
3 – кронштейн рычага;

1:1062

4 – рычаг балки;
5 – амортизатор;
6 – буфер хода сжатия;
7 – подушки и шайбы верхнего крепления амортизатора к кузову;
8 – болт крепления амортизатора к рычагу;
9 – нижняя прокладка пружины;
10 – пружина;
11 – верхняя прокладка пружины;
12 – тормозной механизм заднего колеса;
13 – цапфа заднего колеса;
14 – барабан тормозного механизма в сборе с подшипником заднего колеса;
15 – колпачок;
16 – гайка подшипника колеса;
17 – сайлент-блок рычага балки;
18 – болт и гайка крепления рычага балки к кронштейну

1:1985

 Устройство задней подвески Renault Sandero/Logan

2:2496



Задняя подвеска:
1 – барабан тормозного механизма;
2 – амортизатор;
3 – пружина;
4 – балка задней подвески;
5 – кронштейн крепления рычага балки к кузову
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.
К балке и рычагам приварены кронштейны для опоры пружин.

2:654

Устройство задней подвески Renault Sandero/Logan

3:1159

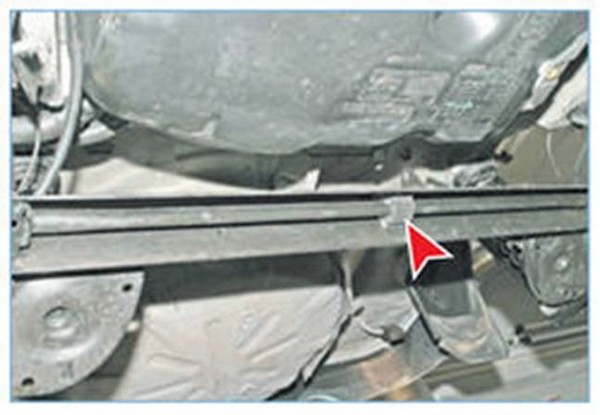

В средней части на стабилизаторе установлена резиновая подушка
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.

3:1780

Устройство задней подвески Renault Sandero/Logan

4:2285

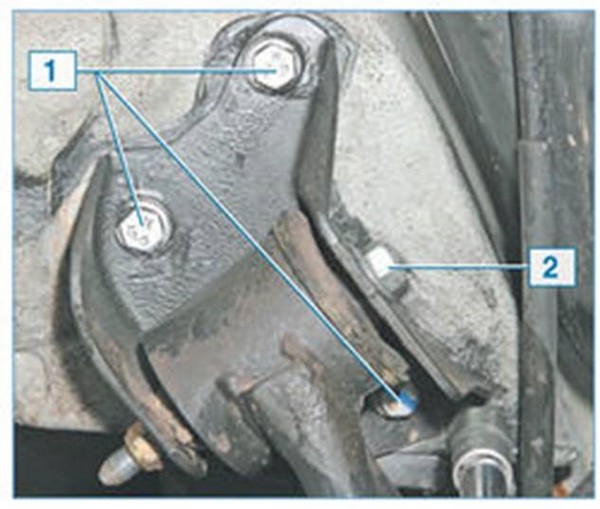

Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками.
Наружная обойма сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.

4:1066

Устройство задней подвески Renault Sandero/Logan

5:1571

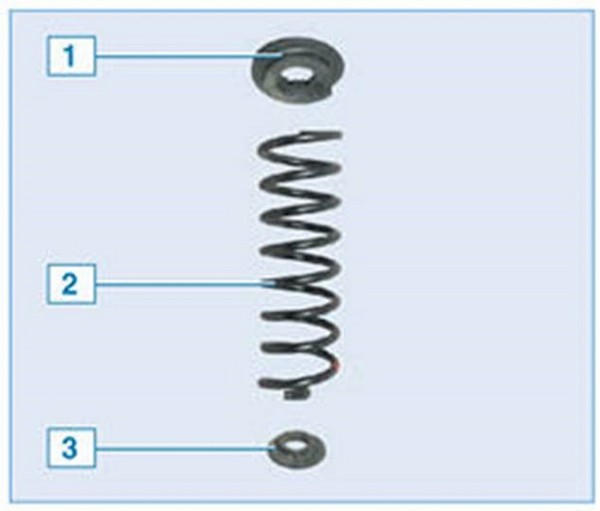

Пружина задней подвески:
1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески.

5:2961



Устройство задней подвески Renault Sandero/Logan

6:504

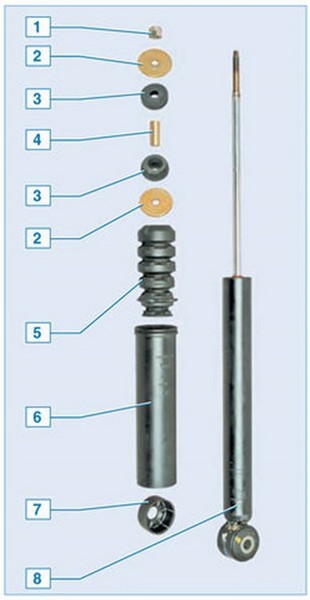

Амортизатор задней подвески:
1 – гайка крепления штока;
2 – шайба;
3 – подушка штока;
4 – распорная втулка;
5 – буфер хода сжатия;
6 – чехол;
7 – защитный колпак;
8 – амортизатор
Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.

6:1488

Устройство задней подвески Renault Sandero/Logan

7:1993

Узел подшипника заднего колеса:
1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка подшипника;
6 – колпачок
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса – с небольшим зазором. В барабане подшипник фиксируется стопор- ным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.

7:3039



Устройство задней подвески Renault Sandero/Logan

8:504

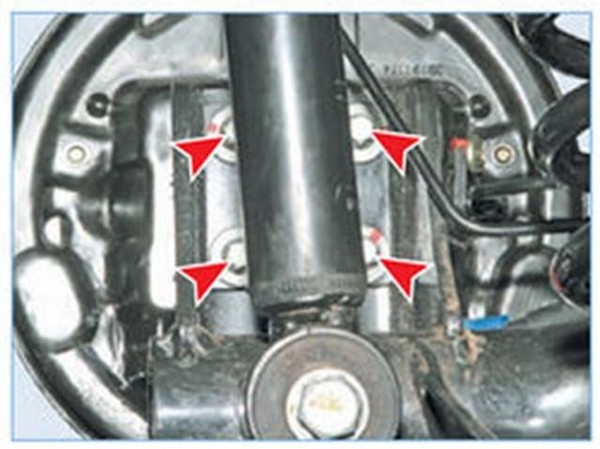

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15’, схождение колес +0°44’±15’). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

8:1458

Устройство передней подвески Renault Sandero/Logan

Устройство передней подвески Renault Sandero/Logan

9:2049

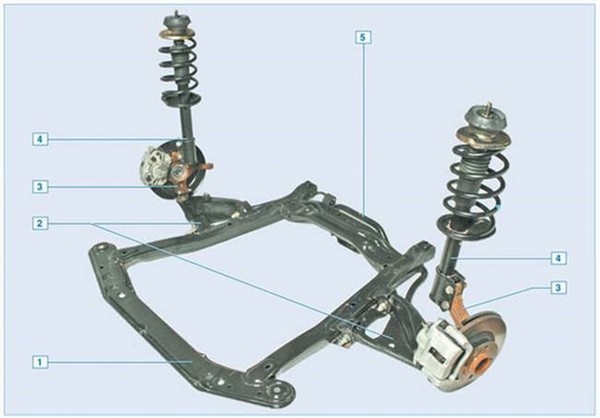

Передняя подвеска:
1 – подрамник;
2 – рычаг подвески с сайлент-блоками и шаровой опорой;
3 – поворотный кулак со ступицей и подшипником;
4 – амортизаторная стойка;
5 – штанга стабилизатора поперечной устойчивости
Передняя подвеска независимая, типа Мак-Ферсон с поперечными рычагами треугольной формы и стабилизатором поперечной устойчивости (на части автомобилей).
Основа подвески – телескопическая амортизаторная стойка, которая позволяет колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.
Снизу стойка крепится двумя болтами с гайками к поворотному кулаку, а сверху гайкой – через резинометаллическую опору к кузову.

9:1239

Устройство передней подвески Renault Sandero/Logan

10:1744

Элементы передней подвески на автомобиле:
1 – рычаг;
2 – подрамник;
3 – болт крепления рычага к подрамнику;
4 – штанга стабилизатора поперечной устойчивости;
5 – скоба крепления штанги стабилизатора к подрамнику;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – элементы крепления штанги стабилизатора к рычагу;
9 – стяжной болт клеммного соединения поворотного кулака и пальца шаровой опоры;
10 – шаровая опора
Для эффективного гашения колебаний кузова и улучшения управляемости и устойчивости автомобиля в корпусе стойки установлен двухтрубный газонаполненный амортизатор, имеющий более высокие характеристики, чем обычный гидравлический амортизатор. К средней части корпуса стойки приварена нижняя опорная чашка пружины, а к нижней части стойки – кронштейн для крепления стойки к поворотному кулаку. На штоке амортизатора установлен буфер хода сжатия, выполненный заодно с защитным чехлом. Сверху пружина упирается в верхнюю опорную чашку, установленную на штоке амортизатора. Между верхней чашкой пружины и верхней опорой стойки установлен упорный шариковый подшипник, позволяющий корпусу стойки поворачиваться вместе с пружиной, а штоку амортизатора оставаться неподвижным.

10:3942



Устройство передней подвески Renault Sandero/Logan

11:504

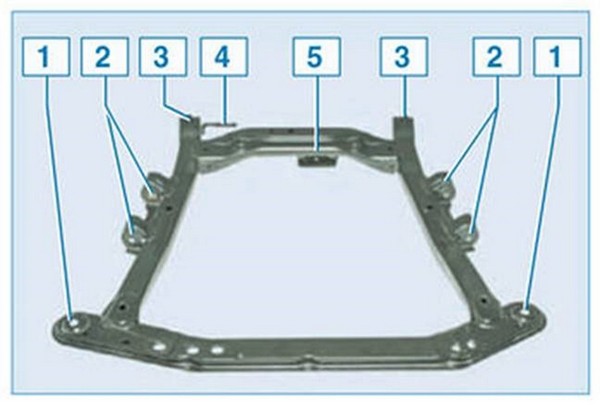

Подрамник:
1 – точки переднего крепления подрамника к кузову;
2 – точки крепления рычага подвески к подрамнику;
3 – точки заднего крепления подрамника и стабилизатора поперечной устойчивости;
4 – кронштейн крепления подушки подвески системы выпуска отработавших газов;
5 – кронштейн крепления задней опоры силового агрегата

11:1110

Устройство передней подвески Renault Sandero/Logan

12:1615

Рычаг передней подвески:
1 – рычаг;
2 – чехол опоры;
3 – шаровая опора;
4 – сайлент-блок
Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками и – через сайлент-блоки с подрамником.
Подрамник жестко крепится к кузову четырьмя болтами, два задних болта крепят также скобы штанги стабилизатора поперечной устойчивости к подрамнику. На переднем болте крепления рычага подвески к подрамнику гайкой закреплен кронштейн, второй конец которого прикреплен к кузову.

12:2623



Устройство передней подвески Renault Sandero/Logan

13:504

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – буфер хода сжатия с защитным чехлом;
4 – гайка крепления стойки к кузову;
5 – опорная шайба;
6 – гайка крепления верхней опоры;
7 – верхняя опора стойки;
8 – подшипник верхней опоры;
9 – верхняя чашка пружины

13:1025

Устройство передней подвески Renault Sandero/Logan

14:1530

Элементы стабилизатора поперечной устойчивости:
1 – гайка;
2 – нижняя резиновая втулка;
3 – промежуточная резинометаллическая втулка;
4 – пластмассовая шайба;
5 – верхняя резиновая втулка;
6 – винт;
7 – штанга стабилизатора;
8 – скоба;
9 – подушка штанги стабилизатора

14:2030



Устройство передней подвески Renault Sandero/Logan

15:504

Ступичный узел переднего колеса:
1 – поворотный кулак;
2 – подшипник ступицы;
3 – установочное кольцо датчика скорости;
4 – ступица колеса

15:763

Устройство передней подвески Renault Sandero/Logan

16:1268

Устройство двухрядного подшипника ступицы (для наглядности элементы одного ряда извлечены из наружного кольца подшипника):
1 – наружное кольцо подшипника;
2 – внутреннее кольцо подшипника;
3 – сепаратор с шариками;
4 – сальник;
5 – защитная шайба
Корпус шаровой опоры запрессован в отверстие рычага подвески, опора закрыта резиновым чехлом.
Палец шарового шарнира опоры крепится клеммным соединением со стяжным болтом в проушине поворотного кулака.
В отверстие поворотного кулака запрессован двухрядный радиально-упорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.
Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода колес.
В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Подшипники ступиц автомобилей с ABS и без ABS не взаимозаменяемые. Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой.
На части автомобилей устанавливается стабилизатор поперечной устойчивости.
Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику скобами через резиновые подушки. Оба конца штанги стабилизатора через винты с резиновыми и резинометаллическими втулками соединены с рычагами подвески. В средней части штанги стабилизатора выполнен изгиб над приемной трубой системы выпуска отработавших газов.
Угол продольного наклона оси поворота переднего колеса (2°42’±30’) и угол развала колеса (–0°10’±30’) заданы конструктивно и в эксплуатации не подлежат регулировке. Эти углы можно лишь проверить на специальном стенде (на станции технического обслуживания) и сравнить с контрольными значениями. В том случае, если значения углов установки передних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов передней подвески.
Схождение колес (–0°10’±10’) регулируют изменением длины рулевых тяг

16:4861



Установка подвески Eibach B12 Renault Logan/Sandero

Был вынужден дополнительно купить:
Стяжку пружин;
Ключ накидной 19 на 22 (родная гайка стойки 21 — ключа нигде нет);
Ключ разводной единичка.
Уже были:
Набор инструментов OMBRA;
— Набор шестигранников FORCE.

16:474

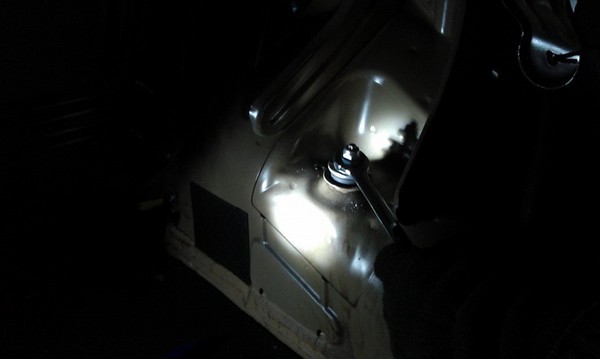

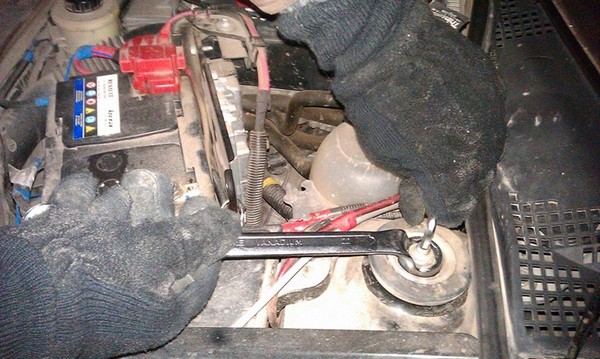

Для начала ослабляем гайку стойки ключом на 22 (хотя надо 21), придерживая шток шестинранником. Кстати, немцы с новой стойкой прислали нормальную гайку на 22 (но шток с той же резьбой, что и родной, так что все норм):

16:860

Установка подвески Eibach B12 Renault Logan/Sandero

17:1365

Далее брызгаем WD40 и откручиваем две гайки на болтах крепления стойки на 18 (опять через одно место. В наборе ключи на 17 и на 19…пришлось держать 19-ым, а головкой на 18 крутить) и одну гаечку на 10, держащую провод датчика ABS:

17:1764

Установка подвески Eibach B12 Renault Logan/Sandero

18:2269



Затем вытаскиваем винты крепления стойки (для чего пришлось открутить тормозной суппорт) и откручиваем до конца гайку штока под капотом

18:253

Сравниваем стойки. (шток у новой должен быть короче)

18:351

Установка подвески Eibach B12 Renault Logan/Sandero

19:856

А теперь пружины:

19:891

Установка подвески Eibach B12 Renault Logan/Sandero

20:1396

С левой стойкой провозились два часа. И вот стойка на месте:

20:1508

Установка подвески Eibach B12 Renault Logan/Sandero

21:2013



На новую стойку со старой пришлось снять пыльник, тарелку, держащую пружину сверху, и гайку на 27, держащую все это дело в тотеме с пружиной.

21:255

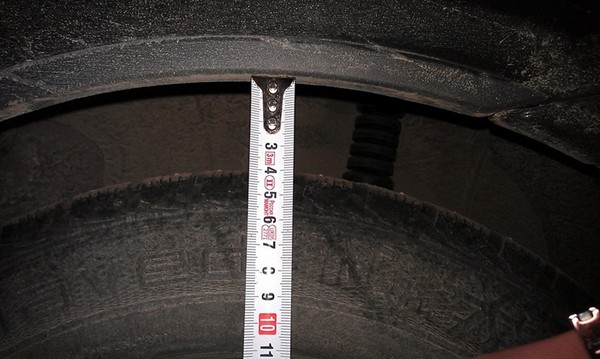

Замерили рулеткой…опять печалька, легла на 1см. Поставили вторую стойку уже минут за 20 — приловчились. Кстати, верхние гайки штоков оставили родные на 21, зато они снизу литые с шайбой — больше площадь прижима. Сняли обшивку, и я вспомнил, что ключ с прямоугольной выемкой, для штока амортизатора (обычного), у меня, как минимум, в гараже:

21:870

Установка подвески Eibach B12 Renault Logan/Sandero

22:1375

Неимоверными усилиями на пассатижи, удалось все-таки удержать шток и открутить гайку, которая, опять же, кривая, на 16! Гайка из комплекта идет нормальная, на 17 (ее и поставил).

22:1694

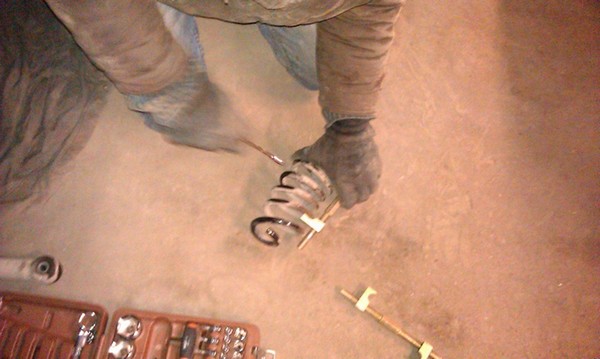

Пружины придумал снимать так:
1. Машина на земле — пружина в поджатом состоянии.
2. Надеваем на пружину один съемник (со стороны — к носу авто) и не очень сильно стягиваем.
3. Поднимаем машину домкратом и пружина почти сама выпадает.

22:2119



Установка подвески Eibach B12 Renault Logan/Sandero

23:504

Старые амортизаторы. Правый передний, кстати, скорее мертв, чем жив — масло вытекло (может из-за него, а не из-за сцепления машину при трогании на первой передаче колбасило, т.к. амортизатор не работает и колесо прыгает…после установки прокатился, вроде пропало дерганье, но посмотрим еще) (Отмыв дома подвеску, скажу: а амортизаторы передние вроде, как и живы…правый тоже работает нормально, да и на дороге хорошо работала подвеска):

23:1297

Установка подвески Eibach B12 Renault Logan/Sandero

24:1802

Это на пробеге 40 000км почти. НО! Возможно, что не стоит грешить на стойки, т.к. я попал два раза в очень большие ямы правым колесом, и удар на себя брала как раз — стойка, ибо колесо без малейшей вмятины, а резина без грыж!

24:2200



И вот зад тоже готов:

24:40

Установка подвески Eibach B12 Renault Logan/Sandero

25:545

Машина чуть постояла и немного присела…

25:623

Перед ДО (6см):

25:651

Установка подвески Eibach B12 Renault Logan/Sandero

26:1156

Перед ПОСЛЕ (4см…надеюсь, что просядет еще на 1,5см…посмотрим):

26:1273

Установка подвески Eibach B12 Renault Logan/Sandero

27:1778

Зад ДО (8см):

27:1802

Установка подвески Eibach B12 Renault Logan/Sandero

28:2307



Зад ПОСЛЕ (4см):

28:29

Установка подвески Eibach B12 Renault Logan/Sandero

29:534

Хм, а может и не надо переду садиться, ведь сейчас одинаковые расстояния от арок до колес и спереди и сзади (изначально зад был выше). Хотя, с другой стороны — зад должен быть выше на случай пассажиров или багажа.

29:921

Поехал домой — машина жестче, почти перестала качаться.
Дальше погонял, поперестраивалс - просто кайф словил. Подвеска жестка, но она РАБОТАЕТ! — нет ощущения, что подвеска приварена к кузову…

29:1278

Результат:
+ Машина жестче и собраннее;
+ Просто очуменное поведение на дороге;
+ Почти пропали крены;
+ Подвеска хоть и жестка, но работает;
+ Управляемость стала острее и предсказуемее;
+ Больше не сдувает с трассы на Международке.

29:1718

Нужно немного привыкнуть к совершенно новому управлению;
Выходить из-за руля теперь не хочется совсем
Теперь надо поаккуратнее с бордюрами, лежачими полицейскими (а они местами просто огромные) и большими ямами.

29:2130



Я ОЧЕНЬ ДОВОЛЕН новой подвеской.
