Ремонт стеклоочистителей и трапеции дворников Ford Focus 1

Содержание статьи:

0:37

1. Ремонт моторчика заднего стеклоочистителя Ford Focus 1

0:143

2. Ремонт трапеции стеклоочистителя Ford Focus I своими руками

0:253

3. Реле очистителя стекла Ford Focus 1

0:322

1. Ремонт моторчика заднего стеклоочистителя Ford Focus 1

Автомобиль достался мне без этой замечательной фичи. Причина была проста — предыдущего хозяина достало постоянно менять моторчик, и он просто отвинтил поводок, и был таков.

0:753

Я решил разобраться в данной ситуации, ибо, если заводом предусмотрено наличие заднего стеклоочистителя, то он должен быть, и я просто не могу по-другому.

0:1037

Ход работ по ремонту моторчика заднего стеклоочистителя Ford Focus 1

0:1160

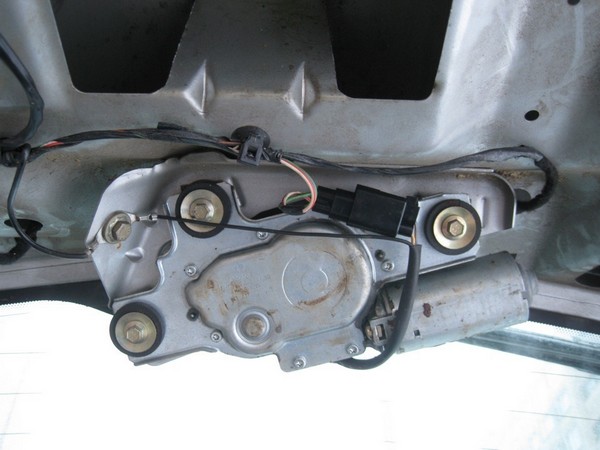

Снял обивку двери задка, моторчик:

0:1226

Ремонт моторчика заднего стеклоочистителя Ford Focus 1

1:1731

и разобрал его:

1:1762

2:2267

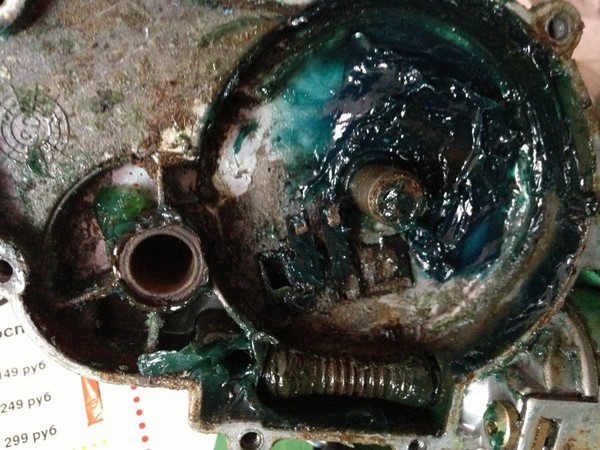

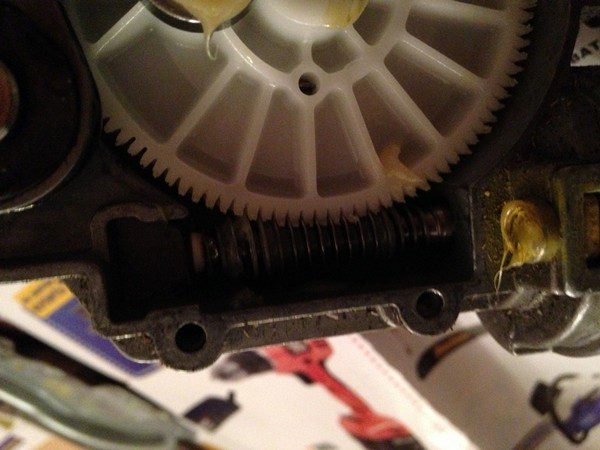

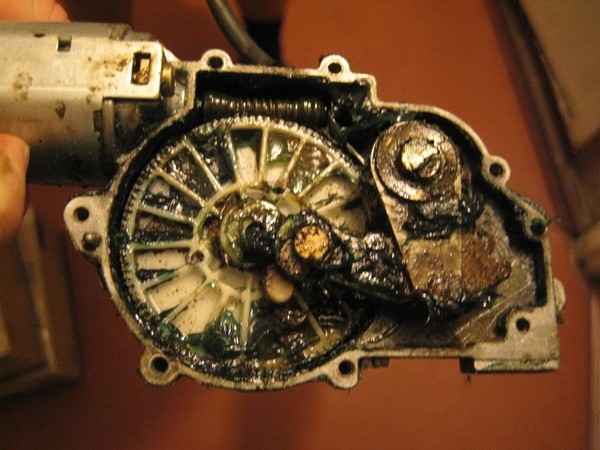

причина всего безобразия на поверхности — металлический "червяк"-привод моторчика, при определенных условиях (читай — все время) просто сжирает зубцы пластмассовой шестерни-привода поводка.

2:354

Как и повелось в моей жизни после покупки форда, цена на запчасть кусалась и была кратной 7000 рублей (новый моторчик стоил аккурат эту сумму). Разумеется, платить ТАК много мне не хотелось. В голову пришла интересная мысль — а что если моторчик от универсала подходит и его можно каким-то образом приделать? На разборках, в частности в EuroAuto, моторчиков для универсалов огромнейшее количество, а вот для хэтчбэка — ни одного. Примечателен и тот факт, что б/у моторчик стоит всего 900 рублей. В общем, после всех раздумий, было принято решение поставить эксперимент.

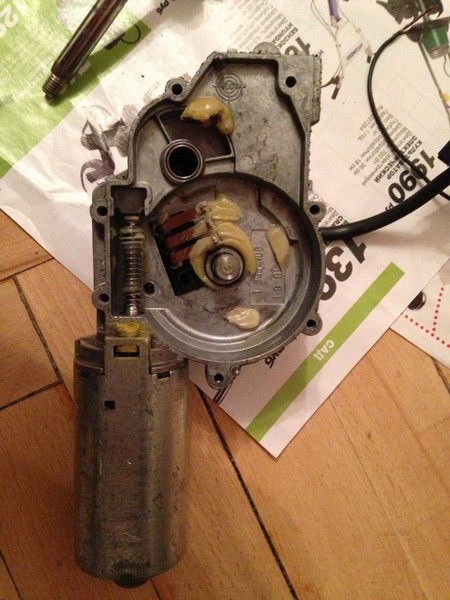

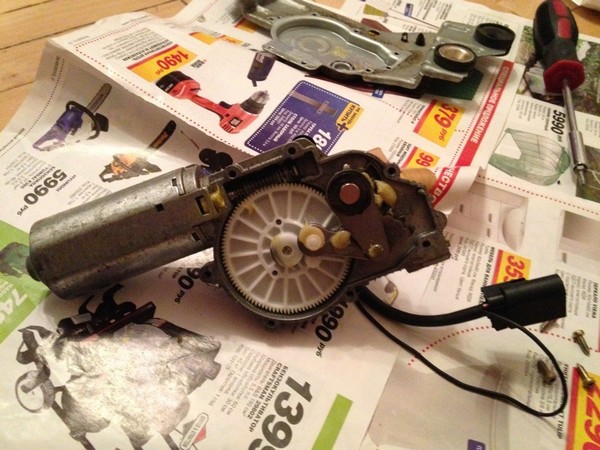

Моторчик для Эстэйт-версии был куплен и разобран.

2:1469

3:1974

4:2479

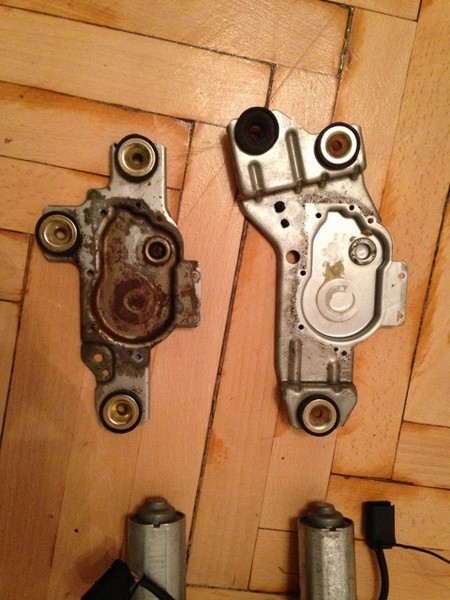

1-е чем он отличается от хэтчбэковского — кронштейн, чтобы описать отличия не нужно слов… просто фото:

4:190

5:695

все посадочные отверстия совпадают мм в мм.

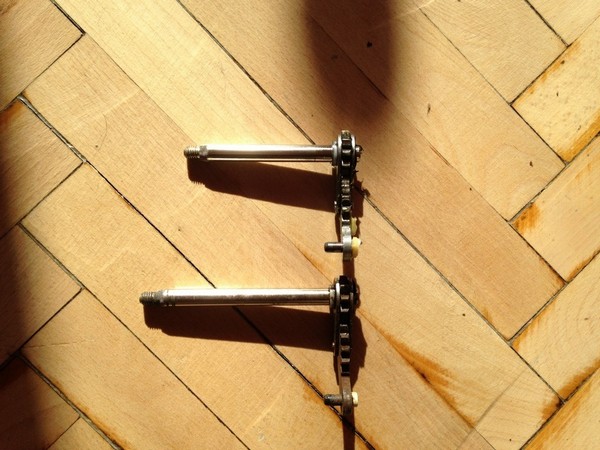

2-е — длина оси передаточного механизма и пластмассовая втулка. У универсала она короче, по всей видимости, из-за особенностей конструкции двери задка:

5:1056

6:1561

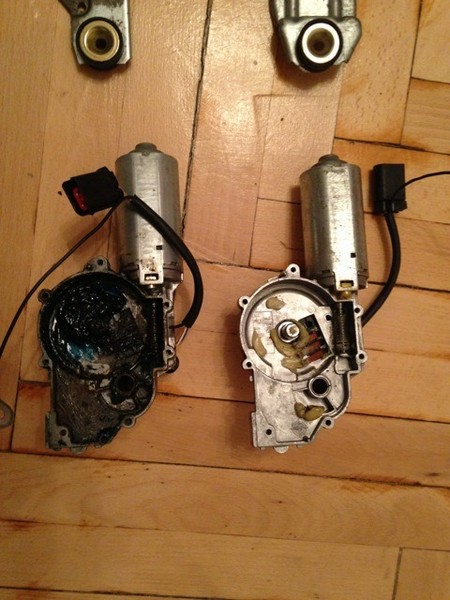

Вот, собственно, и все отличия. Сами моторчики идентичны:

6:1668

7:2173

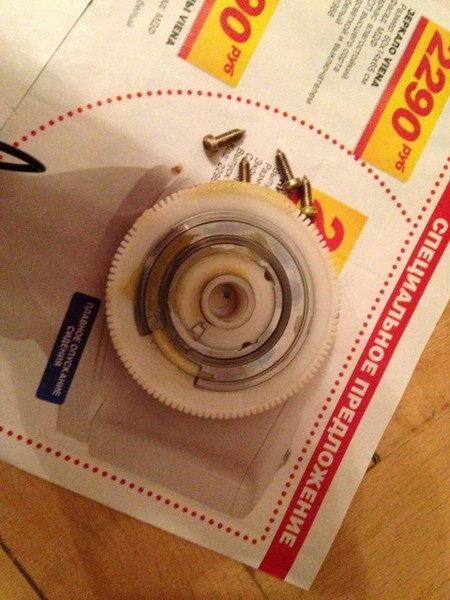

От идеи сделать шестерню-привод поводка из металла можно сразу и смело отказаться — это невозможно из-за наличия на обратной ее стороне контактных дорожек.

7:289

8:794

Сразу было принято решение — собрать из двух моторчиков один. Учитывая тот факт, что шестерня в универсаловском моторчике была в отличном состоянии:

8:1071

9:1576

а в моем старом моторчике отсутствовал один контакт:

9:1676

10:2181



то я решил собирать весь агрегат на купленном моторчике.

10:106

Слава Форд Мотор Компани за то, что моторчики полностью унифицированы. Вся сборка состояла только в том, что я вставил в новый моторчик ось от старого, все это дело хорошо сдобрил смазкой МС-1000 и поставил крышку от старого моторчика (она подходит).

10:559

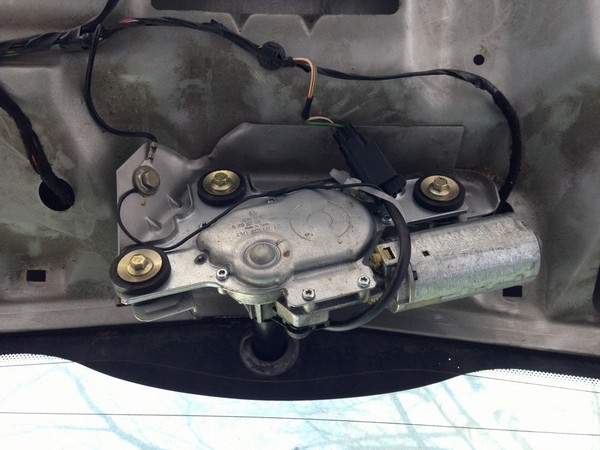

Моторчик встал на свое место идеально:

10:633

11:1138

Ну а потом нарисовалась фишка с поводком стеклоочистителя.

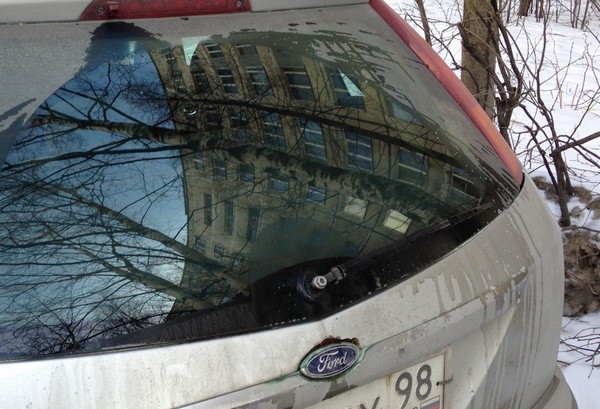

Ситуация следующая — от предыдущего хозяина мне достался поводок без защитной крышки, и после инсталла поводок с гайкой выглядели не очень… презентабельно:

11:1541

12:2046

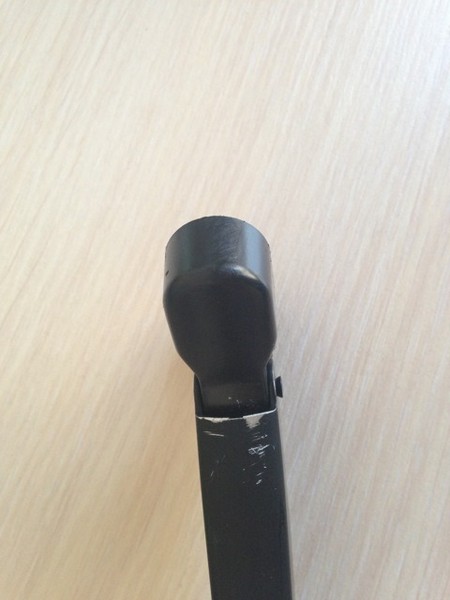

В очередной раз мне очень помог Euro-Auto, на котором нужный мне поводок стоил всего 150 рублей.

12:166

13:671

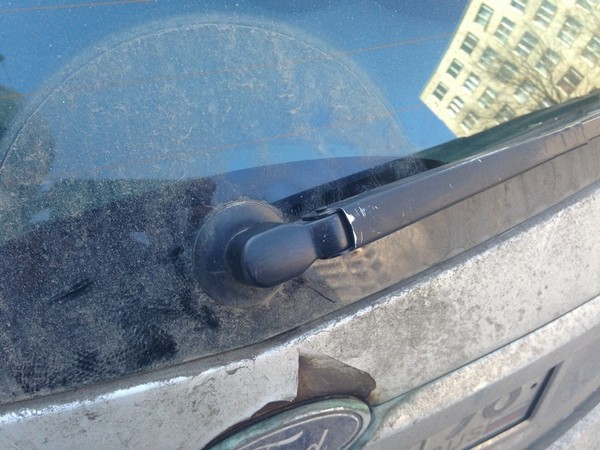

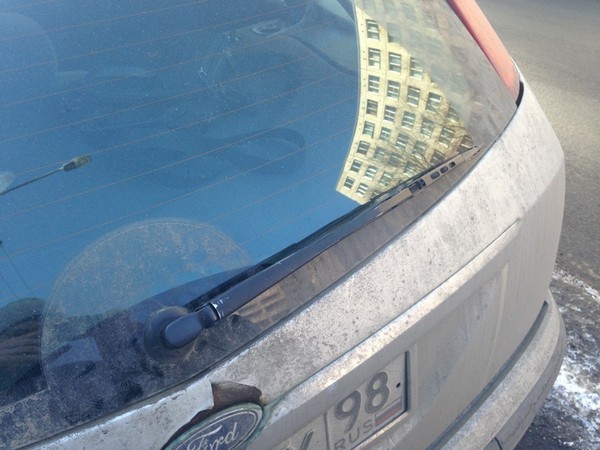

В итоге, теперь все как с завода:

13:733

14:1238

15:1743

Результат: моторчик заднего стеклоочистителя Ford Focus 1 работает отменно!

15:1877

2. Ремонт трапеции стеклоочистителя Ford Focus I своими руками

Пошаговый ремонт трапеции стеклоочистителя Ford Focus I.

15:2086



Неполадка: как-то раз в дождь включил "дворники" и они, недолго поработав, просто остановились посередине "лобовухи". Полез я, значит, под капот к трапеции и обнаружил слетевшую с шарнира нижнюю тягу. Посмотрел, покрутил и понял, что пришёл конец пластмассовой втулке, что крепится в тяге и является своеобразным "коленом" для трапеции. На первое время там приколхозил кой-чего, дабы найти способ восстановления трапеции.
Спустя некоторое время поисков в интернете я нашёл ответ на вопрос "как восстановить работоспособность трапеции?".
Итак, нам нужен ремкомплект трапеции стеклоочистителя ЛАДА (2110, Калина и т.д.). В ремкомплект входят сами втулки и штопорные кольца. Нашёл я его в типичном ВАЗовском автомагазине. Стоимость — 80 рублей.

15:1344

Приступаем к работе:

15:1385

1. Снимаем "дворники";

15:1426

2. Снимаем пластмассовую защиту, что закрывает трапецию и салонный фильтр;

15:1565

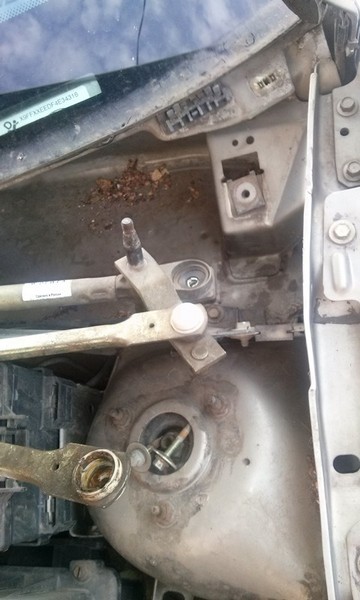

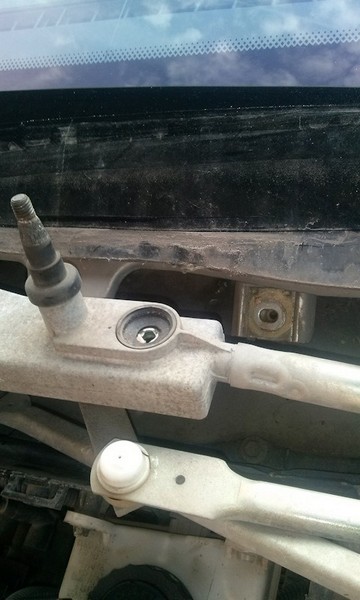

3. Откручиваем 3 болта крепления трапеции (первые три фото);

15:1675

4. Вытягиваем трапецию из-под стекла дабы легче было с ней работать;

15:1801

5. Ломаем старую втулку;

15:1847

6. Берём новую втулку и размягчаем её в кипячёной воде минуту или две;

15:1976

7. Вставляем новую втулку на её законное место и снизу на неё одеваем(напрессовываем)штопорное кольцо (я напрессовывал с помощью 2-х плоскогубцев);

15:2246



8. Начиняем втулку или литолом, или графитной смазкой, или ещё чем;

15:122

9. Набрав в шприц полусинтетического масла "прокапываем" шарниры, которые не будете менять (у меня для такого обряда были сделаны спецотверстия).

15:389

Собираем всё в обратном порядке.

15:452

Вот и всё. Работа займет 15-20 минут. Теперь "дворники" будут работать еще очень долго без поломок.

15:629

16:1134

17:1639

1-й болт крепления.

17:1676

18:2181



2-й болт крепления.

18:36

19:541

3-й болт крепления.

19:578

20:1083

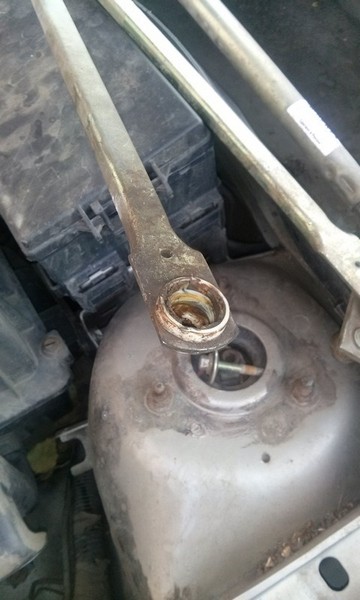

Удаление втулки.

20:1117

21:1622

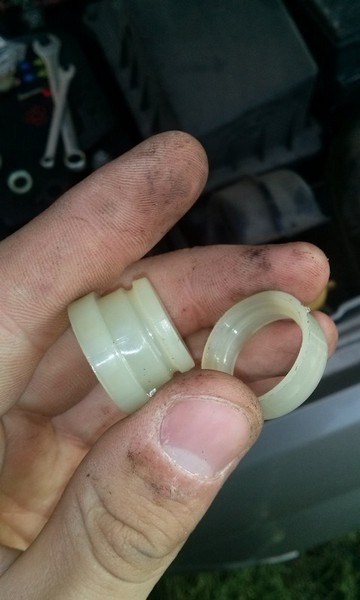

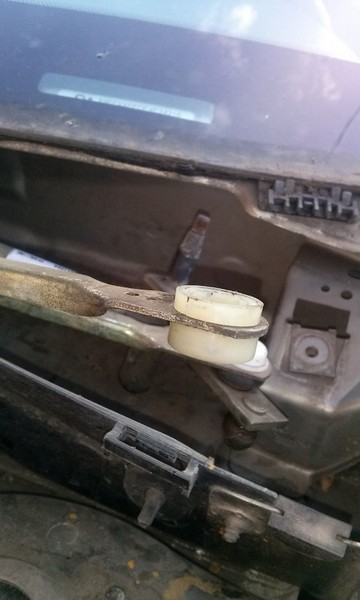

Новая втулка.

21:1650

22:2155

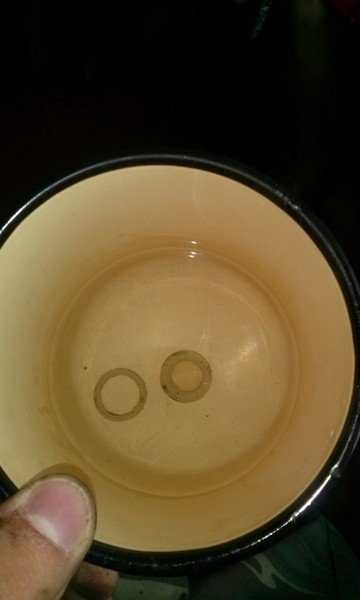

Размягчение пластмассы в кипятке.

22:65

23:570

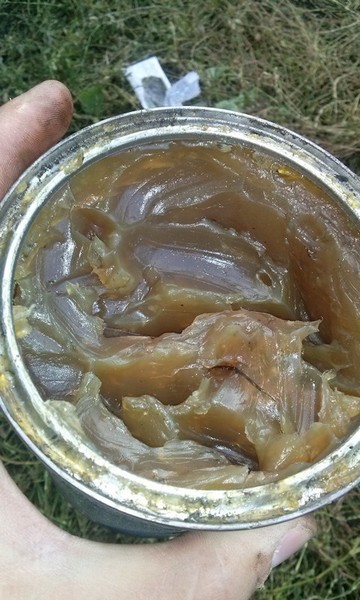

Начиняем втулку литолом.

23:619

24:1124

Запрессовываем.

24:1157

25:1662

3. Реле очистителя стекла Ford Focus 1

Решение очень маленькой, но неприятной проблемы с очистителями лобового стекла.

25:1877

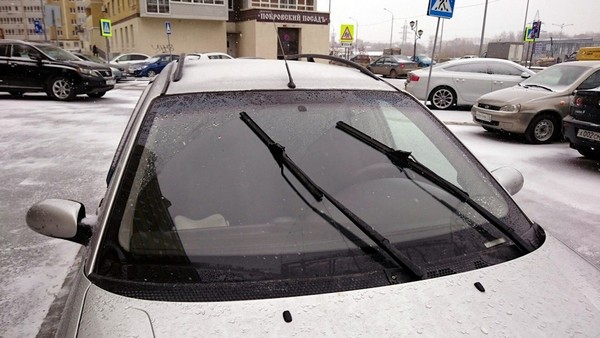

Суть проблемы заключалась в следующем, при нажатии подрулевого переключателя вниз, выполнялся режим одиночного взмаха стеклоочистителей, но самодовода до исходной точки не было, и получалось, что когда я отпускаю переключатель, дворники сразу залипают в любом месте лобового стекла. Также были случаи, когда при любом режиме работы дворников после отключения очистители стекла залипали, не доходя до места. Выглядит это примерно так:

25:2678



Реле очистителя стекла Ford Focus 1

26:504

Залипание дворников, вид снаружи

26:568

27:1073

Снега выпало много, дворники крайне нужны в одиночном режиме, очень удобно

27:1213

Данная неприятность, наверное, появлялась у многих владельцев Форд Фокус 1. Кто-то не обращал на нее внимания, кто-то привыкал и ездил, не думая о ней, а кто-то, нашел в чем дело.

27:1534

На данный момент, есть несколько решений, и все они связаны с реле дворников, именно оно виновато в "залипании" незаменимых щеток. Как вариант можно заказать оригинальное реле (1 552 133), стоимость его около 550 руб., не дорого, но за реле слишком. Также ставят 5-ти контактное реле от Калины (98.3747), говорят идентичное фордовскому и стоит 90 руб., но щелкает намного громче. Была информация, что подходит реле от Приоры, но некоторые писали, что из-за отсутствия регулятора скорости дворников на форде, реле срабатывало раз 10 подряд, что не есть хорошо. Мой же вариант был прост, сняв с петель основной монтажный блок предохранителей, увидел, что реле абсолютно одинаковые, как на передние дворники, так и на задний. Поменял их местами, и все заработало как надо, все режимы корректно отзывались на подрулевой переключатель.

27:3015



28:504

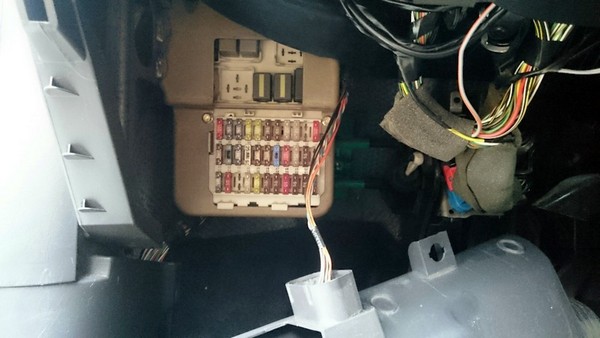

Снимаем пластик под рулем (5 саморезов) и откручиваем блок предохранителей (2 болта на 7), далее уже по книге смотрим где какой пред расположен

28:764

Далее размещу скрины предохранителей и монтажных блоков из журнала ЗаРулем.

28:910

29:1415

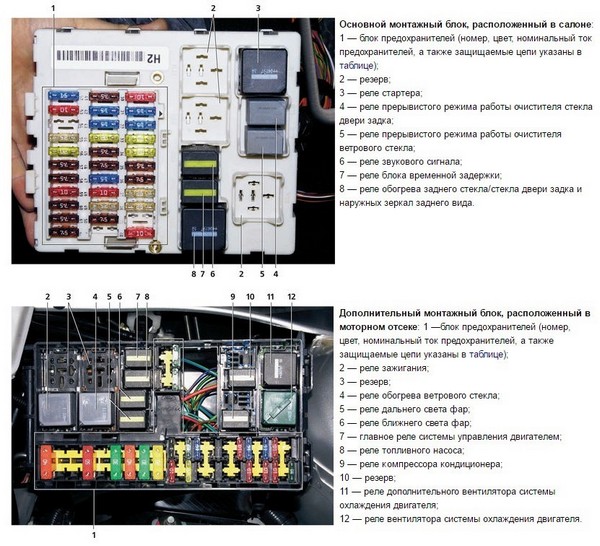

Основной и дополнительный монтажные блоки

29:1497

30:2002

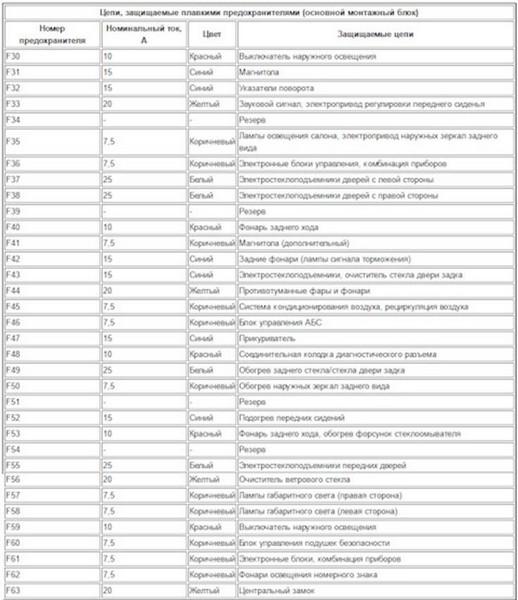

Предохранители основного монтажного блока (в салоне авто)

30:109

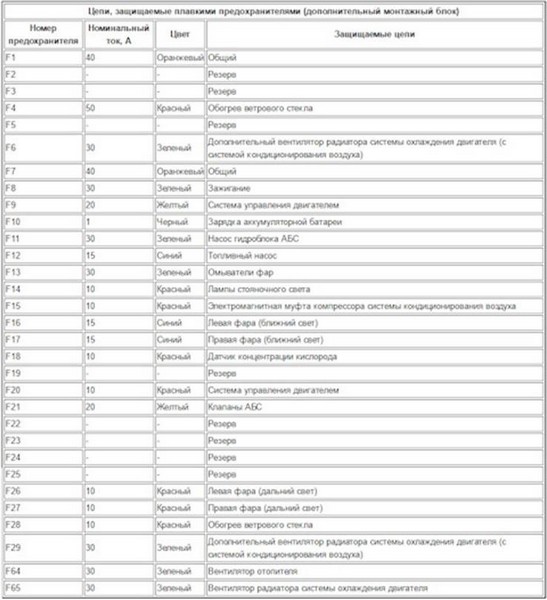

31:614

Предохранители дополнительного монтажного блока (под капотом)

31:733
