Управление магнитолой ВАЗ 2101, 2106, 2107

Содержание статьи:

0:37
  1. Управление магнитолой подрулевым переключателем калино-приора в ВАЗ 2101
  2. Решение проблемы выключения магнитофона при запуске двигателя ВАЗ 2101

1. Управление магнитолой подрулевым переключателем калино-приора в ВАЗ 2101

Сделал себе проводной пульт через калино-приора подрулевой переключатель.

0:597

Управление магнитолой подрулевым переключателем калино-приора в ВАЗ 2101

1:1102

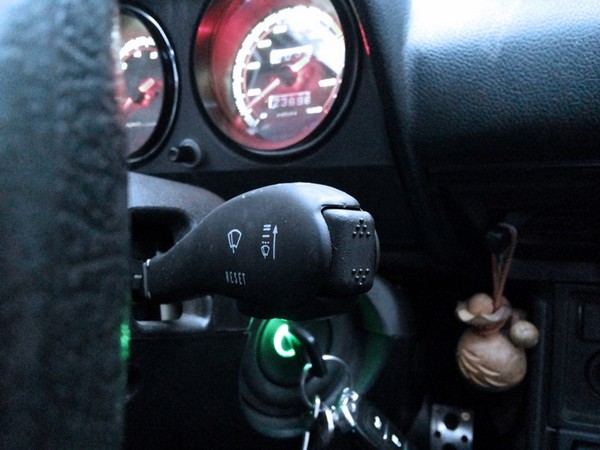

подрулевой калино-приора

1:1152

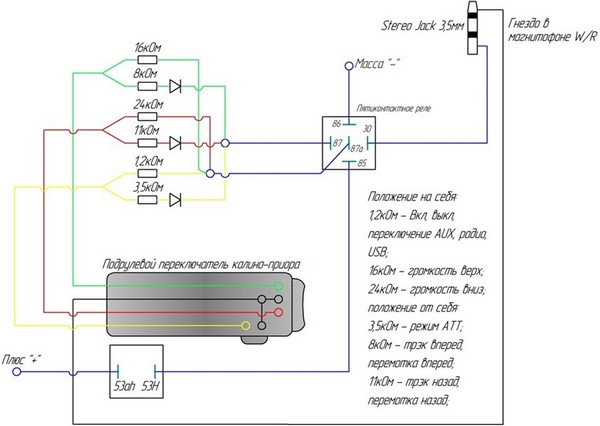

Сделал схему:

1:1180

2:1685

Схема подключения

2:1722

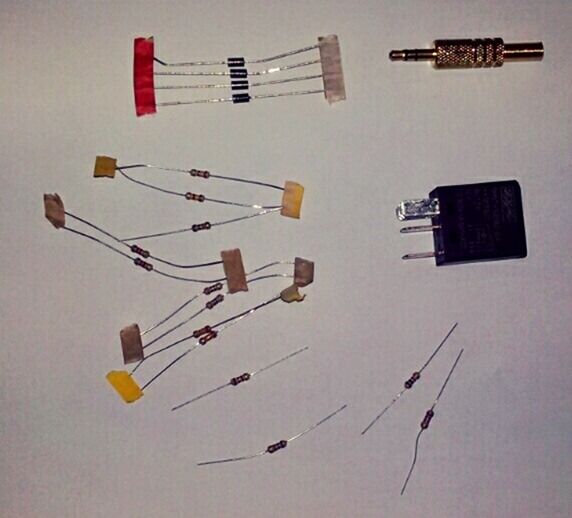

Поехал на радиорынок купил сопротивления, диоды и стерео джек 3.5мм. Пятиконтактное реле у меня было.

2:1908

3:2413



набор

3:13

Изначально брал диоды 1N4007, но с ними схема к сожалению не работает. Вспомнил что когда-то для магнитофона покупал конденсатор и диод Шоттки, для того чтобы магнитофон при запуске двигателя не выключался. И тут они мне пригодились.

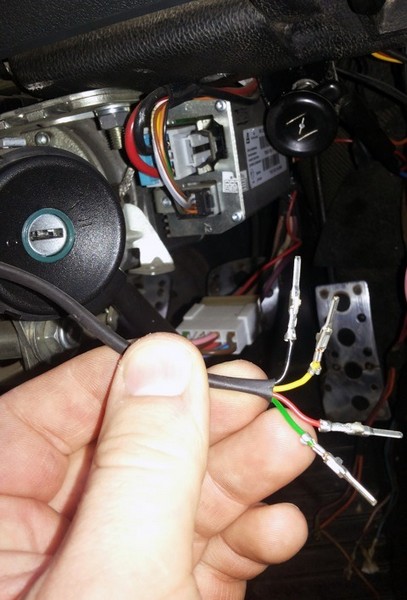

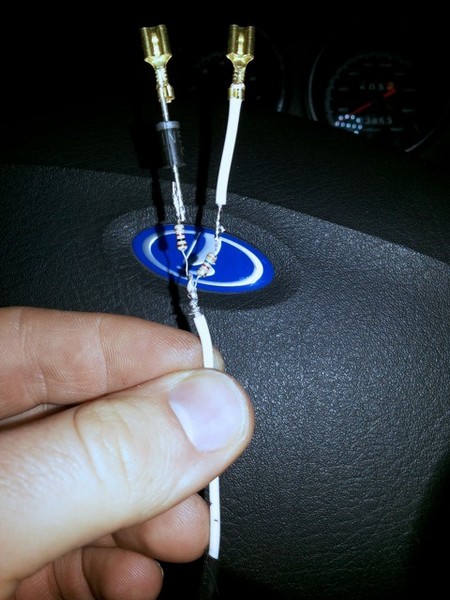

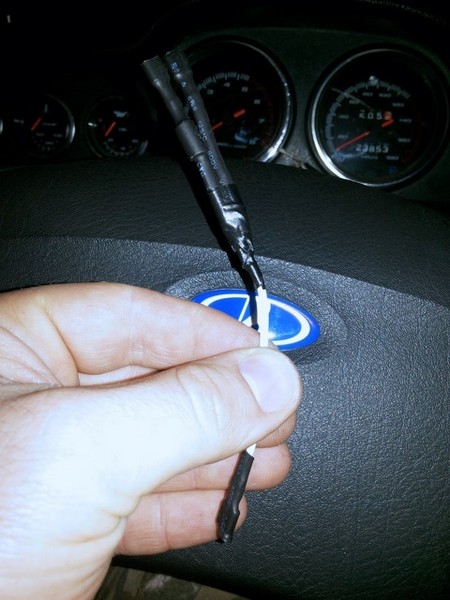

Все спаял

3:455

4:960

5:1465

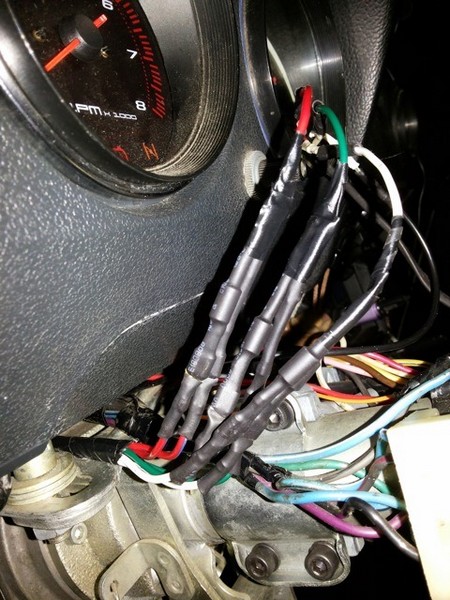

и как надо соединил

5:1504

6:2009



7:504

солянка

7:522

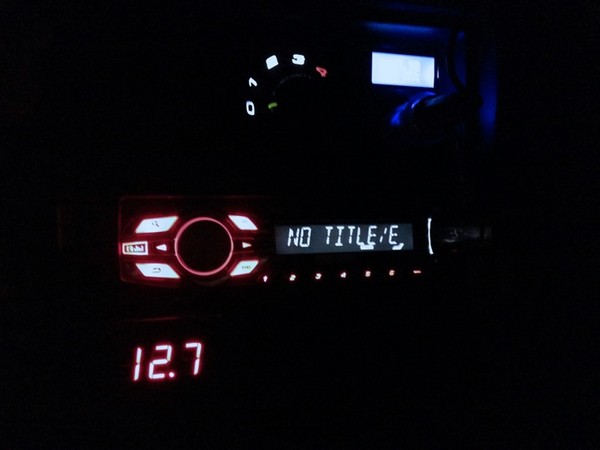

Все собрал, проверил-УРА работает. Привык, и на самом деле очень удобно и главное БЕЗОПАСНО!

7:692

8:1197

2. Решение проблемы выключения магнитофона при запуске двигателя ВАЗ 2101

Я думаю много кто из нас сталкивался с такой проблемой, как выключение магнитофона при запуске двигателя. Если честно — немного достает это.

8:1595

Решение проблемы выключения магнитофона при запуске двигателя ВАЗ 2101

9:2100

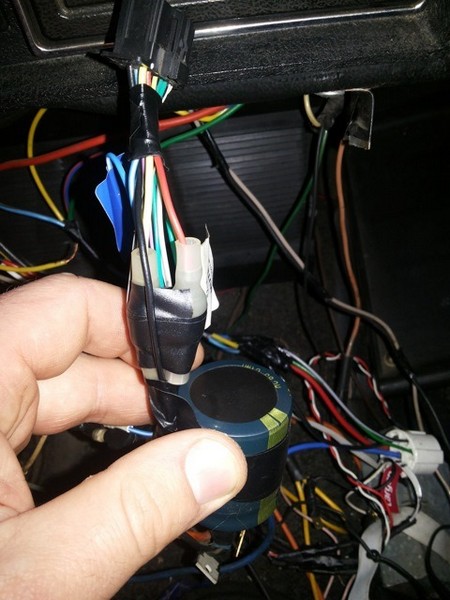

Решается все очень просто

9:50

10:555

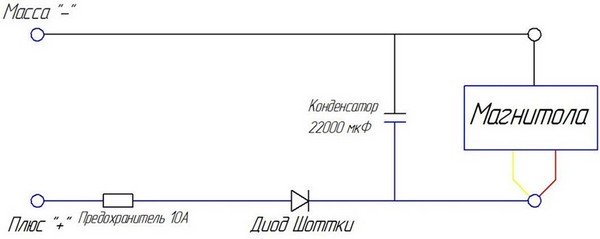

Схема подключения магнитофона

10:615

11:1120

https://www.drive2.ru/l/8429000/, https://www.drive2.ru/l/8441426/

11:1190
