Для замены ламп заднего фонаря на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуются...

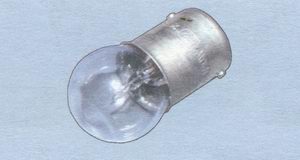

1:673 ...лампа габаритного света А12-5 (на лампе указаны только мощность и напряжение)...

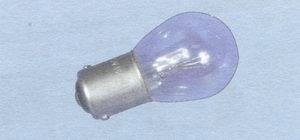

2:1324 ...и лампа А12-21-3, применяемая для противотуманного света заднего фонаря, света заднего хода, сигнала торможения, указателей поворота.

3:2075

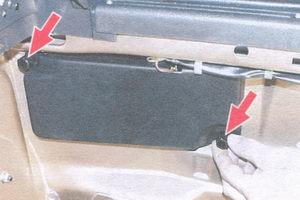

1. У автомобиля ваз 2108, ваз 2109 с кузовом типа хэтчбек откройте дверь задка и сложите заднюю полку пополам. Отверните две пластмассовые гайки.

4:763 2. У автомобиля ваз 21099 с кузовом типа седан откройте крышку багажника и поверните фиксатор на 90°.

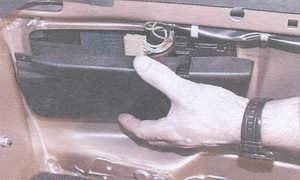

5:1448 3. Снимите пластмассовую крышку заднего фонаря у автомобиля ваз 2108, ваз 2109 с кузовом типа хэтчбек...

6:2134



4. ...и у автомобиля ваз 21099 с кузовом типа седан.

7:592 5. Отсоедините разъем с проводами от платы.

8:1178 6. Отожмите пластмассовую защелку, чтобы плата вышла из зацепления с защелкой...

9:1829 7. ...и аккуратно выньте плату из корпуса заднего фонаря.

10:2438



8. На обратной стороне платы в держателях установлены лампы. Мощность лампы указана на плате около держателя.

11:705 9. Выньте перегоревшую лампу. Для этого слегка надавите на лампу, поверните и выньте лампу из держателя.

12:1402 10. Замените лампу. Вставьте плату в корпус заднего фонаря и зафиксируйте защелкой.

13:2061



11. Подсоедините разъем с проводами. Разъем подсоединяется только в одном положении. Установите крышку и заверните пластмассовые гайки у автомобиля ваз 2108, ваз 2109 с кузовом типа хэтчбек или поверните фиксатор на 90° у автомобиля ваз 21099 с кузовом типа седан. 18128
