Автомобили ваз 2108, ваз 2109, ваз 21099 могут комплектоваться звуковыми сигналами типов С-304 или С-305 (разборные) или типов 20.3721-01 или 201.3721-01 (неразборные). В данном разделе сайта описан звуковой сигнал типа 20.3721-01.
Рис. 9.20. Схема включения звукового сигнала на автомобилях ваз 2108, ваз 2109, ваз 21099:
1 - звуковой сигнал; 2 - монтажный блок; 3 -
Номера контактов переключателя указателей поворота и света фар типа 69.3709.
Номера контактов переключателя стеклоочистителя и омывателя типа 70.3709.
Рис. 9.19. Положения рычагов подрулевого переключателя
На рис. 9.19 жирными линиями показаны исходные положения, тонкими - фиксированные, пунктирными - нефиксированные положения рычагов.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

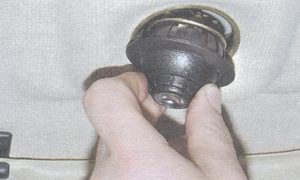

1. Аккуратно подденьте отверткой корпус плафона.
2. Выведите три пластмассовые защелки из обивки потолка и выньте плафон.
3. Отсоедините два разъема с проводами от контактов плафона.
4. Отожмите две пластмассовые защелки...

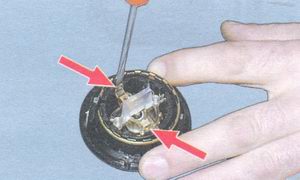

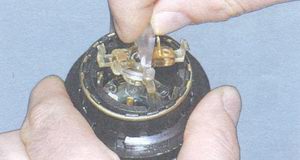

5. ...и выньте держатель с патроном и лампой из корпуса.
1. Снимите рассеиватель, отжав край корпуса плафона освещения салона с левой стороны.
2. Выньте из плафона освещения салона лампу.

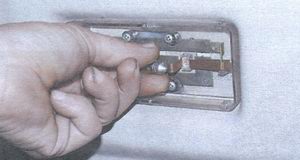

3. Отверните четыре винта крепления корпуса плафона.
4. Снимите корпус плафона освещения салона, отсоединив разъем с проводами.
5. Установите плафон освещения салона в обратном порядке.
Просмотров: 2048

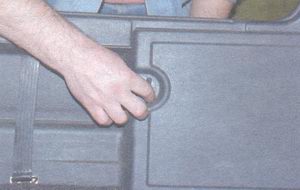

1. У автомобиля ваз 2108, ваз 2109 с кузовом типа хэтчбек отверните две пластмассовые гайки крепления...
2. ...а у автомобиля ваз 21099 с кузовом типа седан поверните держатель крышки...

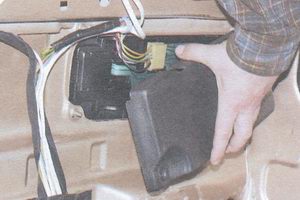

3. ...и снимите заднюю крышку фонаря на автомобиле ваз 2108, ваз 2109 с кузовом типа хэтчбек...
Повторитель указателя поворота снимайте из задней части ниши переднего колеса. Для удобного доступа поверните колеса.

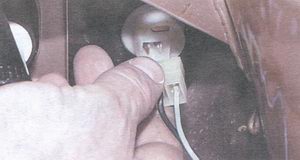

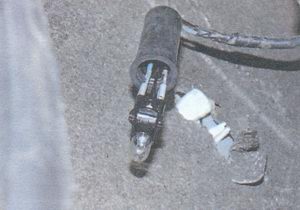

1. Выньте патрон с лампой из корпуса повторителя указателя поворота.

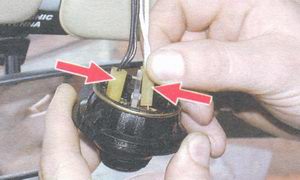

2. Сдвиньте резиновый колпак с патрона и отсоедините от него провода.
Так расположены провода и гидрокорректор в блок-фаре:
1 - разъем проводов указателя поворота;
2 - гидрокорректор;
3 - разъем проводов фары.
Для замены блок-фары на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
Перед регулировкой света фар установите автомобиль ваз 2108, ваз 2109, ваз 21099 на ровную горизонтальную поверхность. Предварительно проверьте и при необходимости доведите до нормы давление в шинах. Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.
1. Установите автомобиль
Для замены лампы плафона освещения салона на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуется...

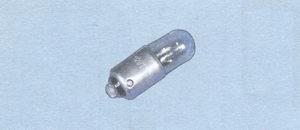

...лампа АС12-5.

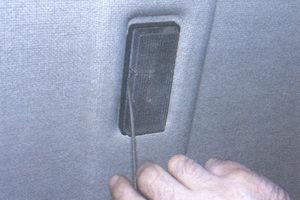

1. Аккуратно отожмите тонкой отверткой край пластмассового корпуса плафона освещения салона, чтобы защелка рассеивателя вышла из отверстия в корпусе, и снимите рассеиватель.
Для замены лампы фонаря освещения номерного знака на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуется...
...лампа АС12-5.

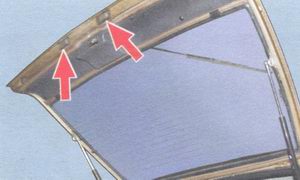

На автомобиле ваз 2108, ваз 2109 с кузовом типа хэтчбек фонари освещения номерного знака расположены в нижнем торце двери задка...
Для замены ламп заднего фонаря на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуются...
...лампа габаритного света А12-5 (на лампе указаны только мощность и напряжение)...
...и лампа А12-21-3, применяемая для противотуманного света заднего фонаря, света заднего хода, сигнала торможения, указателей поворота.
Для замены лампы бокового повторителя указателя поворота на автомобиле ваз 2108, ваз 2109, ваз 21099 Вам потребуется...
...лампа А12-3-1.

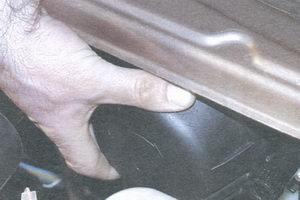

1. Патрон лампы бокового повторителя указателя поворота находится внутри ниши переднего колеса. Поверните на автомобиле передние колеса на максимальный угол и выньте патрон из корпуса, не снимая резинового чехла.
Для замены лампы переднего указателя поворота на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуется...
...лампа А12-21-3. На лампе указателя переднего поворота указаны только мощность и напряжение.
1. Отсоедините разъем с проводами от патрона лампы указателя поворота. Для доступа к лампе с правой стороны можно снять бачок омывателя и отодвинуть его в сторону (не отсоединяя шланги); с левой стороны можно снять аккумуляторную батарею.
Для замены лампы габаритного света на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуется...
...лампа А12-4. На лампе указаны только мощность и напряжение.
1. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот. Поверните на 90° против часовой стрелки крышку корпуса фары и снимите крышку.
Для замены лампы фары на автомобиле ваз 2108, ваз 2109, ваз 21099 Вам потребуется...
... лампа ближнего/дальнего света АКП2-60+55.
ПРЕДУПРЕЖДЕНИЕ
Лампа ближнего/дальнего света галогеновая и при работе нагревается до высокой температуры. Не касайтесь колбы руками: на ней останутся жирные следы, вследствие чего галогеновая лампа быстро перегорит. Если вы нечаянно коснулись колбы
