проверка и замена подрулевых переключателей на автомобиле ваз 2108, ваз 2109, ваз 21099

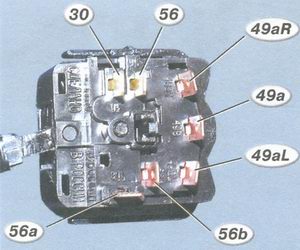

Номера контактов переключателя указателей поворота и света фар типа 69.3709.
Номера контактов переключателя стеклоочистителя и омывателя типа 70.3709.
Рис. 9.19. Положения рычагов подрулевого переключателя На рис. 9.19 жирными линиями показаны исходные положени
я, тонкими - фиксированные, пунктирными - нефиксированные положения рычагов. 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отверните шесть винтов крепления нижнего кожуха рулевой колонки и снимите нижний и верхний кожухи.
3. Сжав два пластмассовых фиксатора, выньте переключатель стеклоочистителя и омывателя из основания подрулевых переключателей.
4. Отсоедините от переключателя разъем с проводами. 5. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей и отсоедините от переключателя разъем с проводами.
6. Для проверки подрулевых переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в приведенных табл. 9.2 и 9.3 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, ла�
�па должна загореться. В противном случае переключатель неисправен. Устанавливаются подрулевые переключатели на автомобиль ваз 2108, ваз 2109, ваз 21099 в обратном порядке.
Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар Таблица 9.2 Положение рычага Номера замкнутых контактов Включаемые приборы I
II
III
IV
V
VI
VII
VIII -
49а-49aL
49а-49aL
49а-49aR
49а-49aR
56-56b
30-56а
56-56а Все выключено
Указатель левого поворота*
Указатель левого поворота
Указатель правого поворота*
Указатель правого поворота
Ближний свет фар
Сигнализация дальним светом*
Дальний свет фар
Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя Таблица 9.3 Положение рычага Номера замкнутых контактов Включаемые приборы I
II
III
IV
V
VI -
53е-53,53а-j
53е-53, 53а-j
53а-53
53a-53b
53ah-W Все выключено
Прерывистая работа стеклоочистителя*
Прерывистая работа стеклоочистителя
Первая скорость стеклоочистителя
Вторая скорость стеклоочистителя
Омыватель и стеклоочиститель* *Нефиксированное положение рычага подрулевого переключателя. 15771
|
