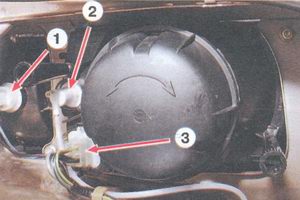

1:516 Так расположены провода и гидрокорректор в блок-фаре:
1 - разъем проводов указателя поворота;
2 - гидрокорректор;
3 - разъем проводов фары.

Для замены блок-фары на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

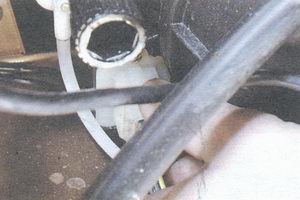

2:1536 2. Отсоедините разъем с проводами от указателя поворота.

3:2145

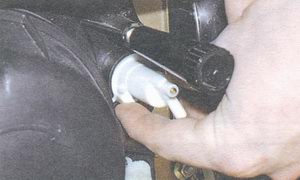

3. Отсоедините разъем с проводами от фары.

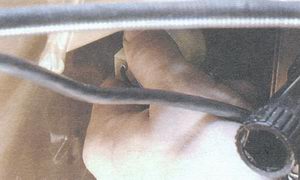

4:583 4. Нажмите на фиксатор и поверните гидрокорректор против часовой стрелки до упора, после чего выньте гидрокорректор из корпуса фары.

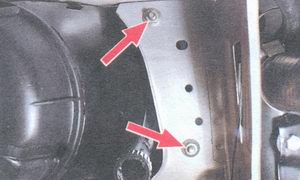

5:1334 5. Отверните по две гайки крепления с обеих сторон и снимите фару с указателем поворота.

6:2000

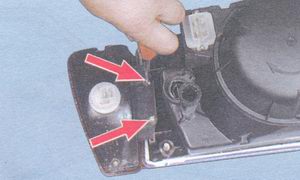

6. Отверните два винта крепления...

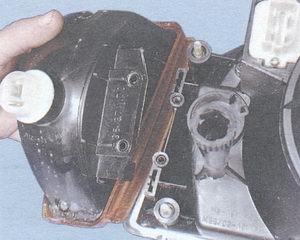

7:567 7. ...и снимите с фары указатель поворота. 10953
