1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

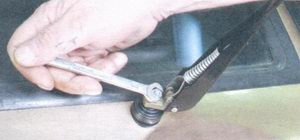

1:628 2. Поверните оба рычага щеток стеклоочистителя в вертикальное положение и отверните гайки их крепления.

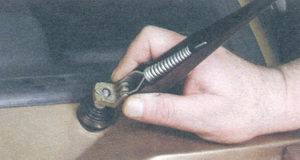

2:1327 3. Снимите рычаги щеток с валиков механизма стеклоочистителя.

ПРИМЕЧАНИЕ
Если рычаг не удается снять рукой, отверните гайку крепления рычага стеклоочистителя, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг стеклоочистителя.

3:2449



4. Снимите по одному защитному колпачку с обеих сторон.

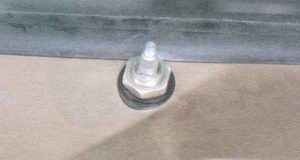

4:607 5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

5:1249 6. Снимите резиновые выравнивающие шайбы с обеих сторон.

6:1860 7. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот и отсоедините разъем с



проводами от колодки жгута. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе вентилятор отопителя будет мешать вынуть стеклоочиститель.

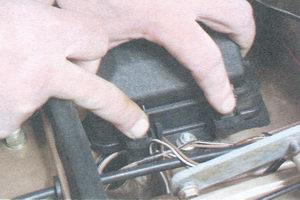

7:911 8. Снимите крышку блока реле и предохранителей.

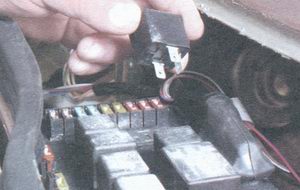

8:1505 9. Выньте все реле из монтажного блока: они будут мешать снятию стеклоочистителя.

9:2161

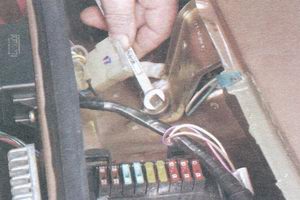

10. Отверните болт нижнего крепления кронштейна стеклоочистителя.

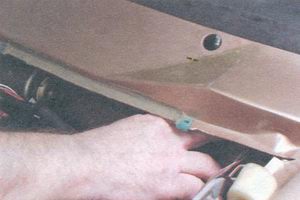

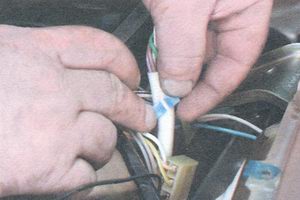

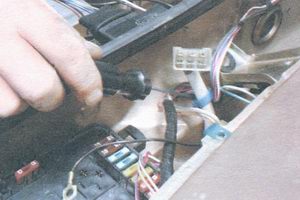

10:628 11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

11:1282 12. Снимите держатель с проводов, чтобы не потерять его.

12:1890 13. Выведите валики механизма стеклоочистителя из отверсти�



� в кузове.

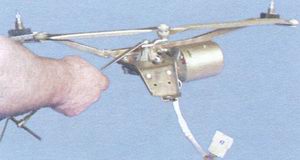

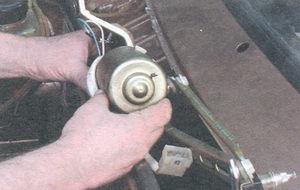

13:525 14. Сдвиньте стеклоочиститель так, чтобы двигатель стеклоочистителя оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите двигатель стеклоочистителя из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

14:1638 15. Отверните гайку крепления кривошипа механизма стеклоочистителя.

15:2271

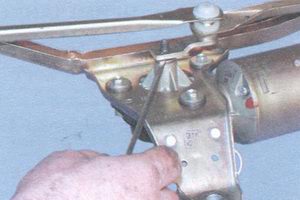

16. Снимите кривошип с вала редуктора стеклоочистителя, поддев кривошип отверткой.

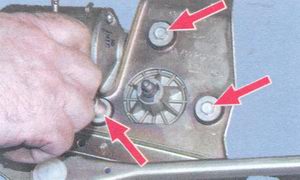

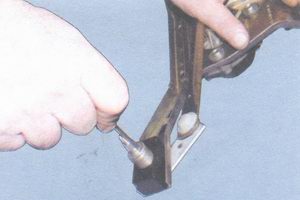

16:656 17. Отверните три болта крепления редуктора стеклоочистителя с электродвигателем.

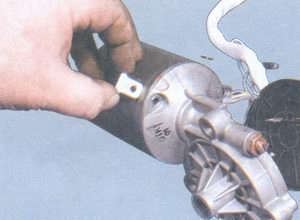

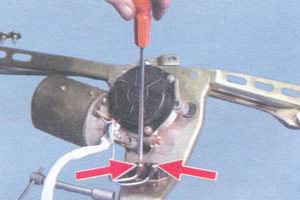

17:1315 18. Отверните два винта крепления проводов электродвигателя стеклоочистителя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель стеклоочистителя с кронштейна.

18:2177

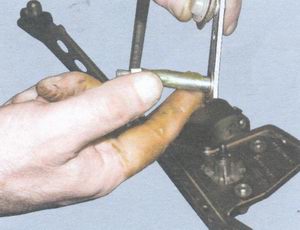

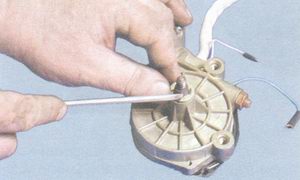

19. Снимите стопорное кольцо с вала редуктора стеклоочистителя.

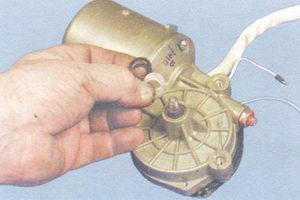

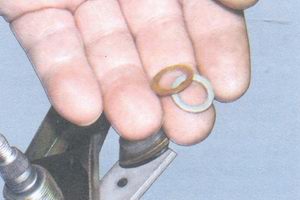

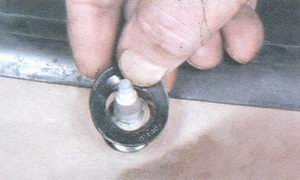

19:623 20. Снимите с вала редуктора стеклоочистителя регулировочные шайбы.

ПРИМЕЧАНИЕ
Промаркируйте регулировочные шайбы, чтобы при сборке стеклоочистителя установить их на те же места и в том же количестве.

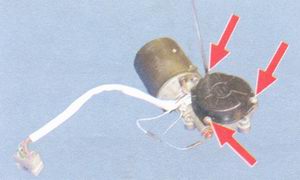

20:1507 21. Отверните три винта крепления крышки редуктора стеклоочистителя...

21:2139

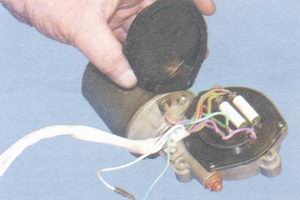

22. ...снимите крышку редуктора стеклоочистителя.

ПРЕДУПРЕЖДЕНИЕ

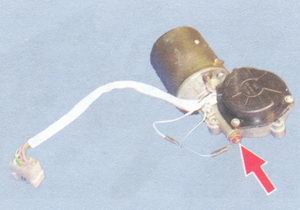

При разборке редуктора стеклоочистителя не отворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

22:848

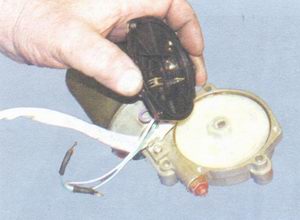

23:1358 23. Снимите панель с редуктора стеклоочистителя.

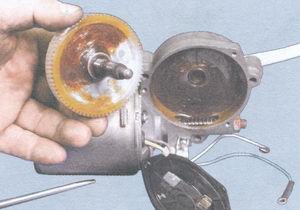

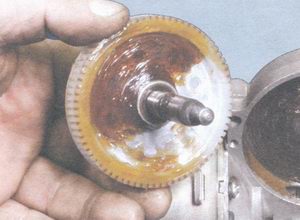

24:1954 24. Выньте шестерню редук



тора стеклоочистителя.

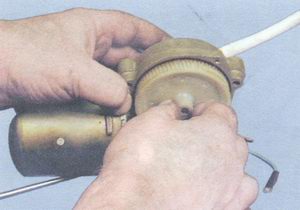

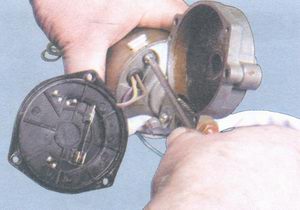

25:549 25. Отверните два винта (второй винт находится за корпусом редуктора стеклоочистителя)...

26:1214 26. ...и выньте две закладные гайки.

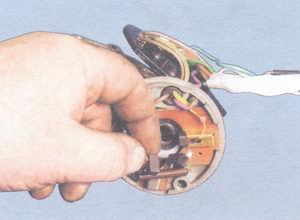

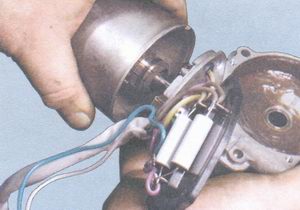

27:1783 27. Снимите корпус редуктора стеклоочистителя со щеткодержателем с корпуса электродвигателя.

28:2463

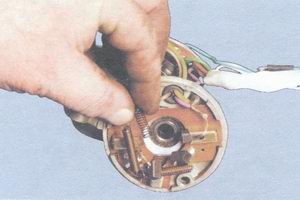

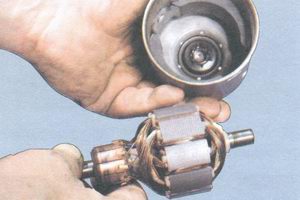

28. Выньте якорь из корпуса двигателя стеклоочистителя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

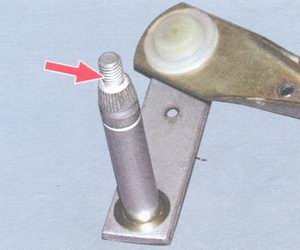

29:783 29. Снимите стопорные кольца с обоих валиков механизма стеклоочистителя.

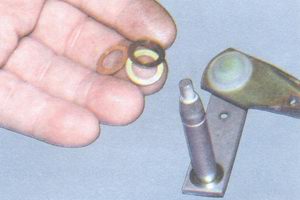

30:1424 30. Снимите регулировочные шайбы с обоих валиков механизма стеклоочистителя.

31:2071



31. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

32:680 32. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

ПРИМЕЧАНИЕ

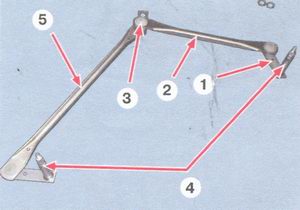

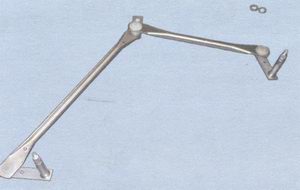

33:1342 Дальнейшая разборка системы трапеции стеклоочистителя невозможна, так как тяги имеют неразборную конструкцию: 1 - кривошип; 2 - короткая тяга; 3 - шарнир тяг; 4 - валик механизма стеклоочистителя; 5 - длинная тяга.

34:2232

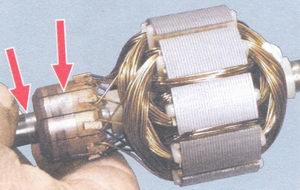

33. Если пружины щеток электродвигателя стеклоочистителя повреждены или потеряли упругость, замените щетки новыми.

35:719 34. Проверьте легкость перемещения щеток электродвигателя стеклоочистителя в щеткодержателе. Щетки должны перемещаться свободно, без заеданий. Замените изношенные или имеющие сколы щетки электродвигателя. При замене припаяйте выводы новых щеток к щеткодержателю.

36:1715 35. Зачистите коллектор мелкой шкуркой, если он загрязнен или на нем обнаружены риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замен



ите якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

37:749 36. Замените шестерню редуктора электродвигателя стеклоочистителя с сильно изношенными или поломанными зубьями.

38:1465 37. Выправите погнутые тяги стеклоочистителя. Если тяги выпрямить невозможно, замените трапецию стеклоочистителя в сборе.

39:2197



38. При повреждении шлицев или резьбы валиков замените трапецию стеклоочистителя в сборе.
39. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкой шкуркой.
40. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки, а также другие резиновые детали.

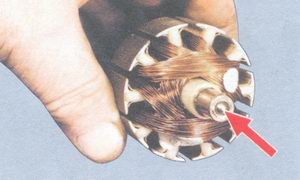

40:1051 41. Соберите и установите на автомобиль ваз 2108, ваз 2109, ваз 21099 стеклоочиститель в обратном порядке с учетом следующего: проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик.

41:1941 42. При сборке редуктора стеклоо



чистителя смажьте консистентной смазкой шестерню редуктора и червяк вала электродвигателя.

42:677 43. При установке тяг в кронштейн смажьте консистентной смазкой валики.

43:1315 44. Кривошип установите параллельно короткой тяге. При этом он должен быть направлен в сторону электродвигателя стеклоочистителя. 57780
