Приведенный на этой странице метод проверки коммутатора автомобилей ваз 2108, ваз 2109, ваз 21099 позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (длительность и форму импульсов) коммутатора надо проводить на специальном стенде .
1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной
Параметры катушки зажигания даны при температуре окружающей среды 25°С. Замените катушку зажигания, если параметры не соответствуют данным.
1. Снимите катушку зажигания с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Замена катушки зажигания»).
2. Проверить катушку зажигания можно, не снимая ее с автомобиля. Для проверки катушки зажигания отсоедините от ее клемм провода
Замените на автомобиле ваз 2108, ваз 2109, ваз 21099 катушку зажигания, если на пластмассовой крышке катушки зажигания есть сколы, трещины, следы перегрева или вытекания масла.
Для замены катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отсоедините высоковольтный
Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 - муфта; 3 - регулировочные шайбы; 4 - валик с центробежным регулятором; 5 - опорная пластина; б - пылезащитный экран; 7 - бегунок; 8 - датчик Холла; 9 – стопорная шайба; 10 - упорная шайба; 11 – корпус трамблера; 12 - вакуум-корректор.
1. Снимите трамблер с автомобиля
1. Снимите распределитель зажигания (трамблер) с автомобиля ваз 2108, ваз 2109, ваз 21099.
2. Соберите схему проверки датчика холла, показанную на фото. Напряжение питания должно быть 8-14 В. Вольтметр должен быть с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм.
Медленно поворачивайте валик распределителя зажигания. При этом вольтметр должен
Для снятия трамблера с автомобиля ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отсоедините высоковольтные провода от трамблера.

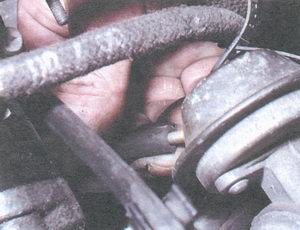

3. Отсоедините вакуумный шланг от вакуум-корректора трамблера.
Угол опережения зажигания (иначе момент зажигания) проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820-900 мин). Угол опережения зажигания должен быть в пределах 0±1° до ВМТ (верхней мертвой точки). При неправильно установленном угле опережения зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель перегревается, двигатель не

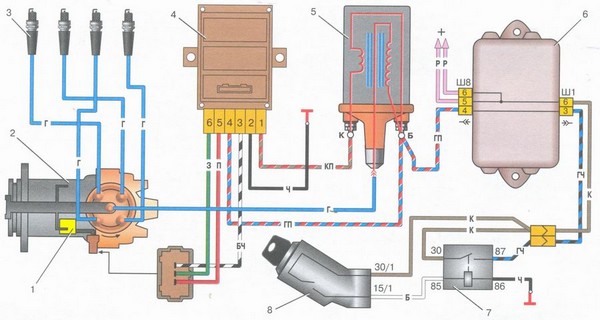

На автомобилях ваз 2108, ваз 2109, ваз 21099 бесконтактная система зажигания состоит из датчика-распределителя зажигания 2 (рис. 9.14), коммутатора 4, катушки зажигания 5, свечей зажигания 3, замка зажигания 8 и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором.
Управляющие импульсы на коммутатор подаются от
