Магнитола ВАЗ классика



0:7

Содержание статьи:

0:47
  1. Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка
  2. Прячем магнитолу в бардачок ВАЗ 2101: установка
  3. Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107
  4. Подключение магнитолы на ВАЗ 2107
  5. Как сделать управление магнитолой Sony ВАЗ 2102

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

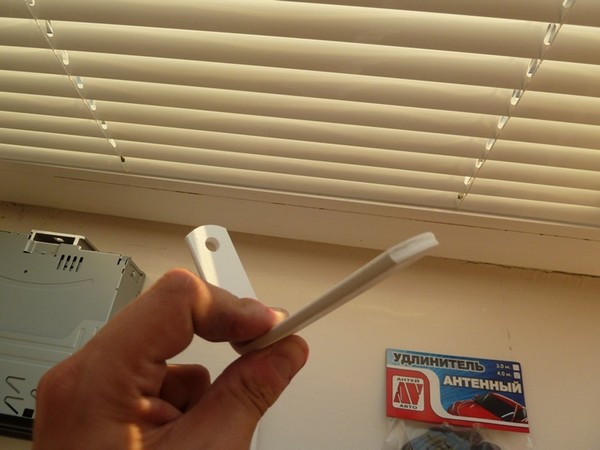

Настала пора приводить в порядок салон. Уже давно наметил программу избавления от музыки. Вернее, не от музыки, а от её пагубного влияния на оригинальный вид интерьера. Основная цель — спрятать её с глаз долой, полностью отказываться от аудио не хочется категорически. Кто следит за БЖ, должны помнить, что заднюю полку я уже переделал — динамиков не видно. Следующим пунктом идёт перенос головного устройства в бардачок (скажем "НЕТ" бороде 2107!). Для этого прикупил 4 монтажных уголка, которые должны непосредственно закрепить магнитолу к поддону бардачка.

0:1671

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

1:2178



Так как антенный шнур не дотянется до нужного места, купил удлинитель. Он на целых 4 метра, меньше не нашёл. Смотаем, не проблема.

1:235

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

2:742

Ну и давно мне не давал покоя старый мафон JVC KD G-227. Своё дело он делает, вопросов нет. Но навязчивой идеей была замена его на новый аппарат, более функциональный. Им станет JVC KD-R531, прикупил сегодня.

2:1101

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

3:1608

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

4:2115



Под него уже давно ждёт своего часа купленная давно миниатюрная автомобильная флешка на 8 гектаров.

4:185

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

5:692

На ближайших выходных займусь инсталлом.

5:771

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

6:1278

Прячем магнитолу в бардачок ВАЗ 2101: установка

Продолжаем избавляться от бороды "07" и перетаскивать магнитолу в бардачок.
Первым делом, снял старую магнитолу и вытащил саму бороду. Она будет ритуально сожжена.

6:1670

Прячем магнитолу в бардачок ВАЗ 2101: установка

7:2177



Давай, до свидания!

7:37

Потом взялся за бардачок. Почему-то я раньше думал, что его дно металлическое. Оказалось — пластик. Снимается очень легко — держится на нескольких саморезах (одного почему-то на месте не оказалось). Снял для удобства также и небольшую боковую стенку.

7:497

Прячем магнитолу в бардачок ВАЗ 2101: установка

8:1004

Что огорчило, так это торчащий сверху утеплитель. Помню, как батя вытаскивал его, чтобы инспектор сверил номера во время переоформления машины. С этим мы будем бороться позже, сегодня была другая цель.

8:1374

Прячем магнитолу в бардачок ВАЗ 2101: установка

9:1881

Вытаскиваем из коробки свеженькую JVC KD-R531 и смотрим, что корпус её имеет кучу монтажных отверстий с резьбой разного диаметра. Как раз то, что нам нужно. По бокам и сзади крепим к корпусу заранее купленные уголки. Получилось так:

9:2297



Прячем магнитолу в бардачок ВАЗ 2101: установка

10:506

Прячем магнитолу в бардачок ВАЗ 2101: установка

11:1013

Прячем магнитолу в бардачок ВАЗ 2101: установка

12:1520

Собственно, теперь можно прикручивать всё это к днищу бардачка. Советую взять небольшой отступ от левого края, т.к. будет легче ставить обратно боковую стенку.

12:1814

Прячем магнитолу в бардачок ВАЗ 2101: установка

13:2321



Следующий этап — удлинение жгута проводов. Тут ничего сложного. Главное иметь нужные запасы. Нашёл в заначке пару 10-метровых рулонов монтажного провода подходящего сечения. Всё хорошенько изолируем, ставим антенный удлинитель и радуемся звучанию новой магнитолы, а также переездом её на новое постоянное место жительств.

13:594

Прячем магнитолу в бардачок ВАЗ 2101: установка

14:1101

Теперь салон преобразился, и сделан ещё один шаг к оригинальному внешнему виду. Инородный пластик не мозолит глаза. Если у кого возникли вопросы по проделанной процедуре, пишите — всегда рад помочь. Хотя, тут и так ничего сложного нет. В салон теперь проситься советский приёмник в штатное гнездо. Если у кого есть — за разумную цену урву с руками и ногами. Не обязательно рабочий, мне для бутафории.

14:1832

Прячем магнитолу в бардачок ВАЗ 2101: установка

15:2339



Напоследок снял видос как всё это выглядит и играет:

15:101

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

Наверняка многим знакома такая проблема автомагнитол с, скажем так, выдачей дисков. Т.е. при нажатии "Ejekt" диск выходит частично или не выходит совсем. И приходится чем-то, например, другим диском, прижимать вынимаемый диск. Моя автомагнитола тоже не исключение. Понятно, что можно просто взять и купить магнитолу получше, с USB-портом, "синим зубом" и прочими наворотами. Лично мне как-то не очень хотелось менять вполне рабочую магнитолу из-за такой мелочи, опять же куда её девать потом. Да и всякое "железо" мне ближе чем автозвук.
Ближе к делу. Предлагаю вашему вниманию небольшой отчет по устранению описанной проблемы на примере автомагнитолы (вернее, CD-рессивера) Pioneer DEH-3910MP. Специально для этого даже повторно разобрал всё.
Снимаем магнитолу, несем домой. Диск перед этим лучше вынуть.

15:1683

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

16:2190



Старушка

16:19

Снимаем верхнюю крышку, откручиваем винты.

16:101

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

17:608

Начинаем вскрытие

17:645

Отсоединяем шлейф.

17:683

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

18:1190

Чтобы отсоединить шлейф нужно просто отжать две защелки (или как они там называются).

18:1349

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

19:1856

Откручиваем винты, снимаем пружины. Пружины лучше не терять.

19:1970

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

20:2477



Далее нужно снять вот эту планку (помечено стрелкой):

20:99

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

21:606

Для этого нужно сместить эту планку в местах, помеченных стрелками…

21:735

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

22:1242

…и снять две пружины по бокам корпуса.

22:1316

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

23:1823

Нашему взору открывается такой вот вид на приводной валик. Он-то нас и интересует.

23:1976

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

24:2483



Снимаем валик. Для этого нужно снять шестеренку либо фиксатор на противоположной стороне валика.

24:181

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

25:688

Затем снимаем (аккуратно стягиваем) резиновые трубочки и тонким слоем наматываем на ось вала тонкий узкий скотч или тонкую полоску изоленты, как в моем примере. Скажу сразу, синяя изолента оказалась слишком толстая.

25:1086

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

26:1593

Изолента внедрена давно, разобрал для наглядности.

26:1690

Затем собираем все в обратном порядке и радуемся результату. Чуть не забыл: описанная процедура имеет смысл, только если остальные детали привода (шестерни, валы) целые.

26:2002



Подключение магнитолы на ВАЗ 2107

Решил рассказать подробно о том, как я подключил магнитолу. У всех магнитол есть три провода питания два плюса и минус, тот вариант, когда два плюса параллельно соединяются не всегда хорош, так как бывают варианты с чрезмерной разрядкой в выключенном состоянии, ну а если подключить как положено красный к зажиганию, а желтый к аккумулятору то магнитолу нельзя слушать без включенного зажигания, эта схема объединяет оба способа вместе, исключая все минусы:

26:905

т.е. магнитола включается при включенном зажигании, но если его выключить, то она все равно продолжает работать, без ключа, но при отключении питание от зажигания отсоединяется. Тем самым, исключая разряд, также при постановке на сигнализацию магнитола тоже отключается,

26:1403

Подключение магнитолы на ВАЗ 21071

27:1911

Подключение магнитолы на ВАЗ 2107

28:2418



собственно, схема

28:35

Как сделать управление магнитолой Sony ВАЗ 2102

Возникло много вопросов, как сделать так, чтобы можно было поставить современную магнитолу в бардачок или любое другое скрыто место, а управление осталось в штатном месте.

28:443

Нам потребуется:
1. Корпус родной магнитолы для торпеды Ваз 2101

28:560

Как сделать управление магнитолой Sony ВАЗ 2102

29:1067

2. Магнитола Sony с входом под аналоговый джойстик x2s\x4s

29:1166

Как сделать управление магнитолой Sony ВАЗ 2102

30:1671

3. Наличие навыков простейшей радиотехники

30:1753

Скачиваем инструкцию и необходимые программы для печати и заливания прошивки МК

30:1905

Там находим файл элементы — закупаем в чип и дип или вольтмастере.

30:2030



Как сделать управление магнитолой Sony ВАЗ 2102

31:504

Определяемся с необходимыми функциями для вывода на управление, у меня:
1. Включение
2. Громкость вверх\вниз на левой ручке
3. Смена источника
4. Смена треков вперед-назад на правой ручке

31:847

Получаем такую схему джойстика под наши нужды:

31:936

Как сделать управление магнитолой Sony ВАЗ 2102

32:1441

Делаем схему

32:1468

Как сделать управление магнитолой Sony ВАЗ 2102

33:1973

Вытаскиваем начинку родной магнитолы

33:2046



Как сделать управление магнитолой Sony ВАЗ 2102

34:506

Собираем схему и заливаем прошивку, закрепляем в родной корпус

34:625

Как сделать управление магнитолой Sony ВАЗ 2102

35:1132

Проверяем работоспособность и пользуемся.

35:1214
