Подключение тахометра и спидометра ВАЗ 2106

Содержание статьи:

0:37
  1. Подключение тахометра AUTOGAUGE
  2. Подключение спидометра AUTOGAUGE

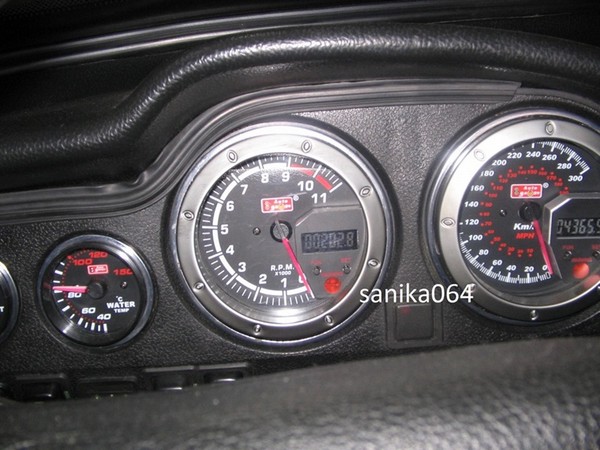

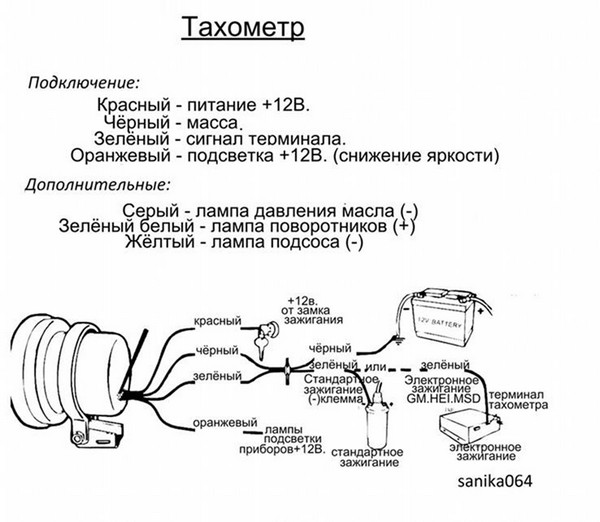

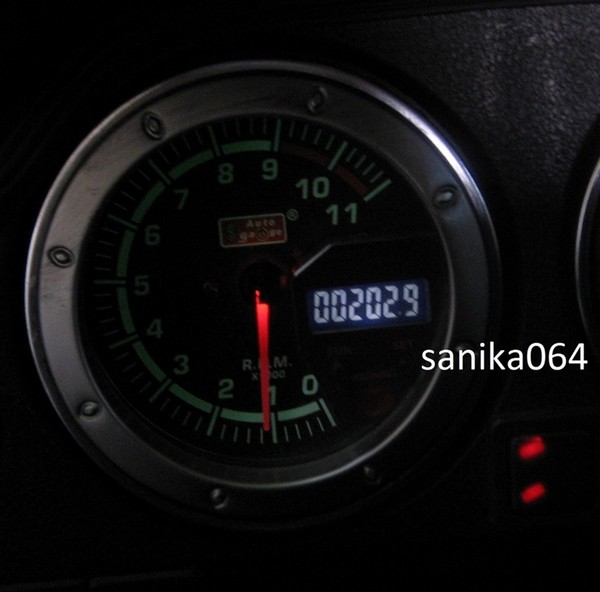

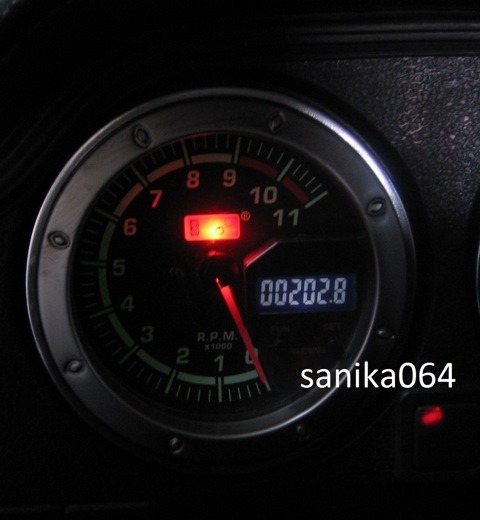

Подключение тахометра AUTOGAUGE

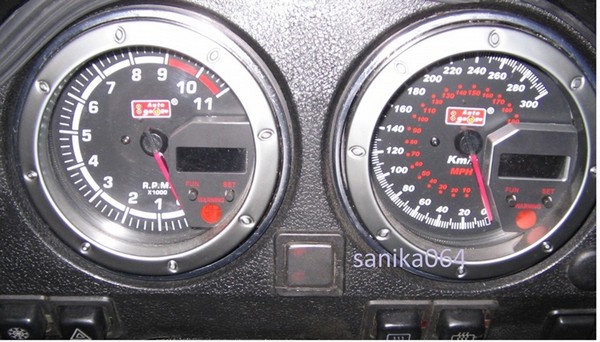

Спидометр и тахометр сделаны как пара, с тем различием, что один из них тонированный, а другой нет. Этот косяк устранил, заменив тонированное стекло на простое, сделанное на заказ.

0:548

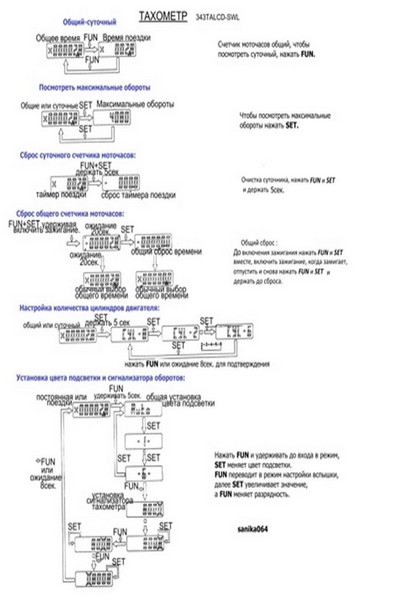

Тахометр имеет память максимальных оборотов двигателя (на цифровом дисплее, до выключения зажигания), 7 цветов подсветки, лампу-вспышку + дополнительную выносную вспышку и счётчик моточасов, причем суточный и общий. Уже от себя добавил в него световые сигнализаторы аварийного давления масла, поворотников и подсоса (которая после установки инжектора не используется).

0:1228

Спокойно работал от катушки на версии с простым зажиганием, так же не возникло проблем и с инжектором. Выносную лампу превышения установленных оборотв, идущую в комплекте, не устанавливал, достаточно той, что находится в самом тахометре. Есть у него и врожденный косяк, это медлительность реакции. Когда газуеш на холостых стрелка реально запаздывает, при езде обороты двигателя растут медленней и его скорости реакции хватает. Решения этому не нашел, да и не сильно напрягает.Работает уже пять лет, вполне устраивает.

0:2179



Подключение тахометра AUTOGAUGE

1:504

Подключение тахометра AUTOGAUGE

2:1009

сигнализатор аварийного давления масла:

2:1087

Подключение тахометра AUTOGAUGE

3:1592

Подключение тахометра AUTOGAUGE

4:2097



Подключение тахометра AUTOGAUGE

5:504

Подключение тахометра AUTOGAUGE

6:1009

Подключение спидометра AUTOGAUGE

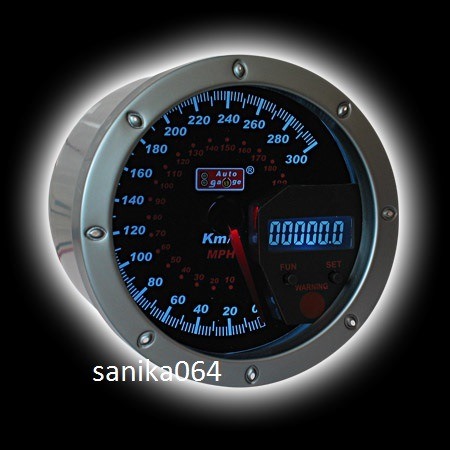

Т.к. родной стал не актуален, то был заменен на AUTOGAUGE 333911 SPLCDSWL. (95мм)/ Он немного меньше стандартного спидометра, но в принципе подошел, окантовка от стандартного 06 спидометра скрыла лишний зазор. Также добавил в него световые сигнализаторы ручника, габаритов, дальнего света,
сделанные из обточенных светодиодов, подсунутых под шкалу. В коробку установил датчик скорости от ВАЗовской десятки, и … спидометр отказался работать. Проблему решил, впаяв резистор 10 кОм между контактами 1 и 2 датчика скорости, это увеличило напряжение на управляющем проводе и проблема решилась.
За счет возможностей калибровки спидометр легко настраивается под любую машину, любые колеса, редуктор и КПП, нужно лишь прокатиться с регистратором и откалибровать.

6:2434



Выносную лампу превышения установленной скорости, идущую в комплекте, не устанавливал, достаточно той, что находится в самом спидометре. В принципе? вещь неплохая, предупреждает, что увлекся на лишенку и надо сбросить.

6:402

Работает уже пять лет, к мелкой шкале привык, даже пассажиры палят скорость, хотя более крупная разметка наверно никому не помешает.

6:647

Подключение спидометра AUTOGAUGE

7:1152

Подключение спидометра AUTOGAUGE

8:1657

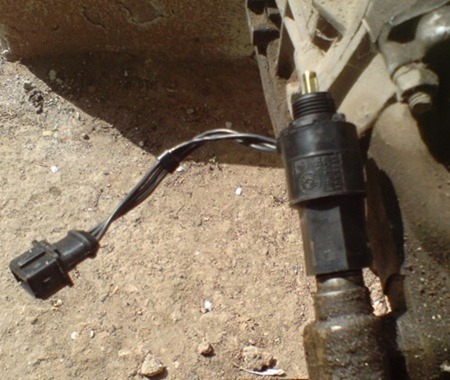

Датчик скорости:

8:1691

Подключение спидометра AUTOGAUGE

9:2196

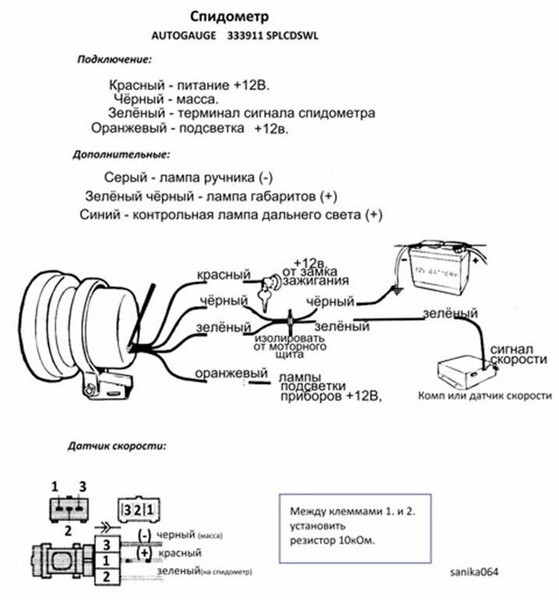

Подключение:

9:26

Подключение спидометра AUTOGAUGE

10:531

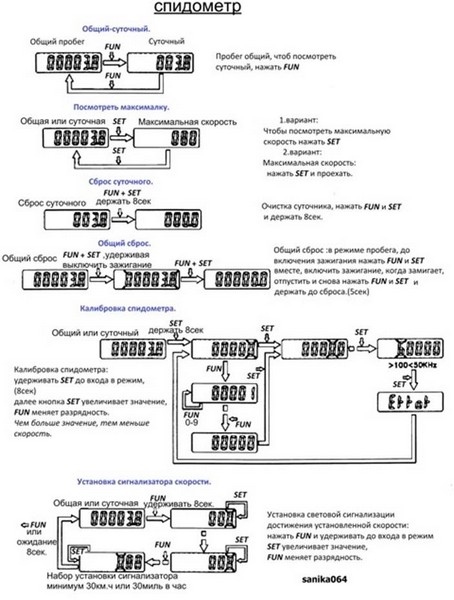

Настройка:

10:554

Подключение спидометра AUTOGAUGE

11:1059

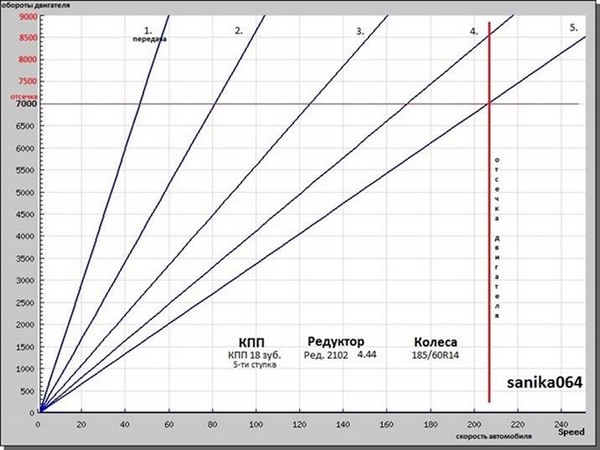

График скорости:

11:1093

Подключение спидометра AUTOGAUGE

12:1598

https://www.drive2.ru/l/844013/, https://www.drive2.ru/l/826099/#post

12:1671
