Тюнинг освещения ВАЗ 2113, 2114, 2115: создание ходовых огней, установка рассеивателя для светодиодов, переделка головного света фар для ВАЗ 2113, 2114, 2115

Содержание статьи:

1. Подготовка к тюнингу освещения ВАЗ 2115

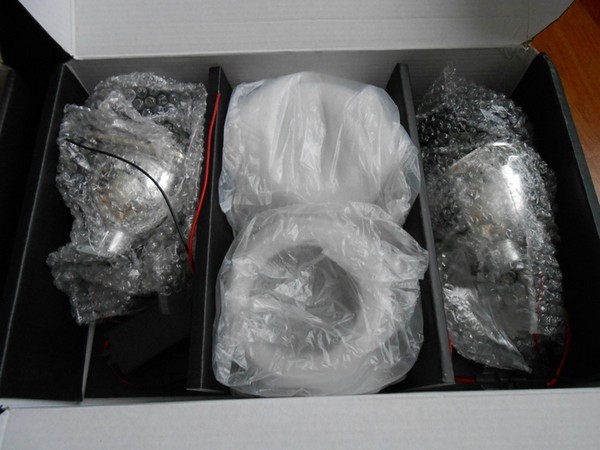

Решил улучшить свет фар с помощью ксенона, но не из китайскими би-ксеноновыми лампами, которые слепят всех подряд, а с помощью би-ксеноновых линз. Теперь перейдем к конкретике: заказывал линзы, ксенон и балласты — вот здесь: vk.com/xenonbixenon. Пришли две такие коробки:

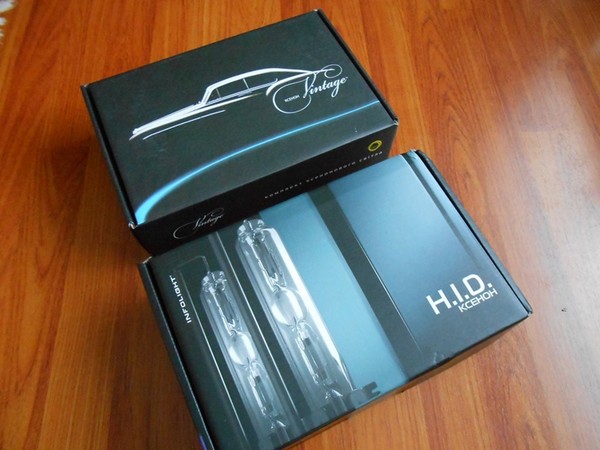

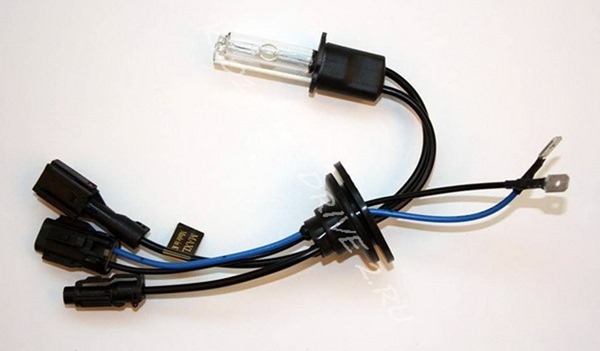

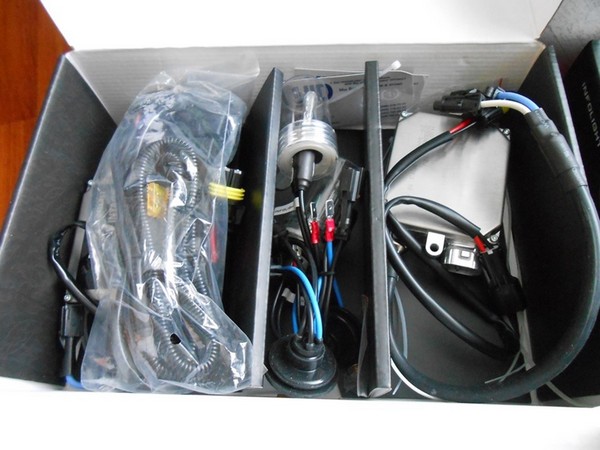

В одной лампи infolight H1 5000K и блоки розжига Vintage

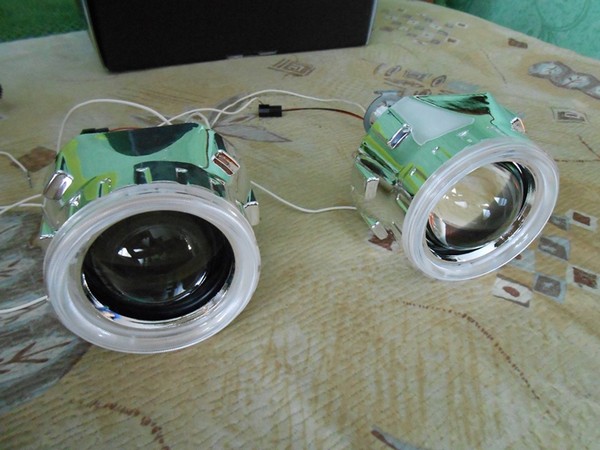

а во второй биксеноновые линзы Infolight G5 с ангельскими глазками

Весь комплект обошелся в 1300 грн. ~ 5200 руб.

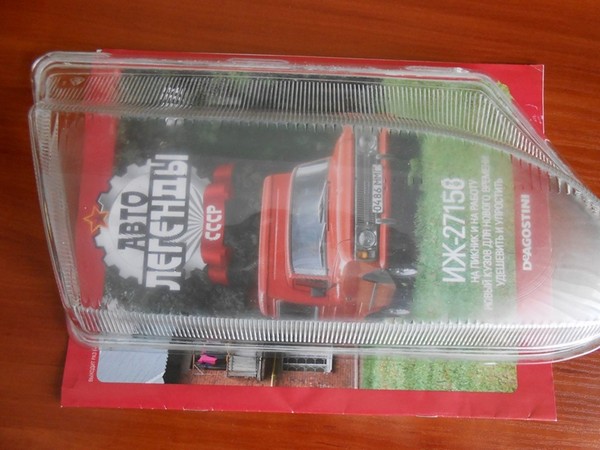

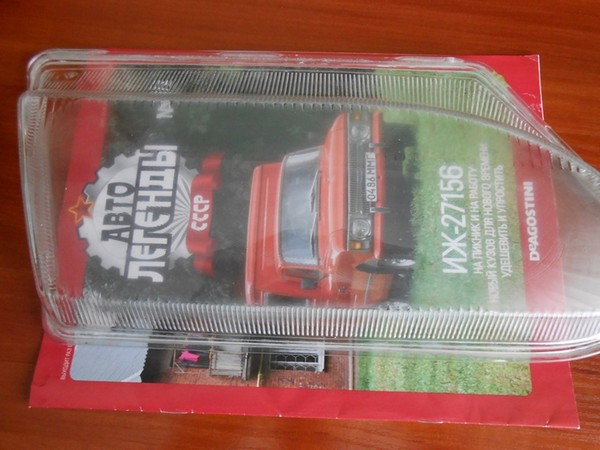

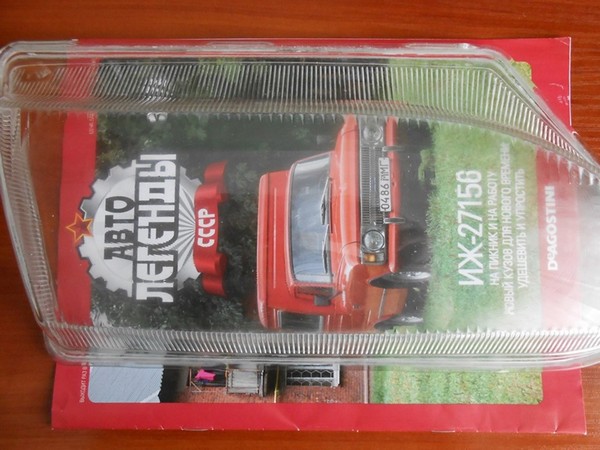

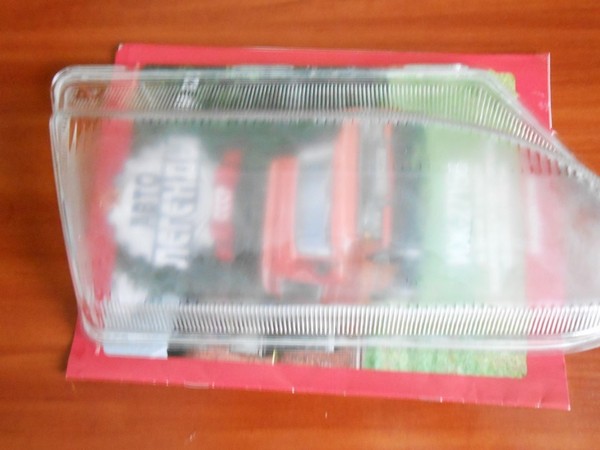

Купил два стекла где-то по 60 грн. ~ 240 руб.

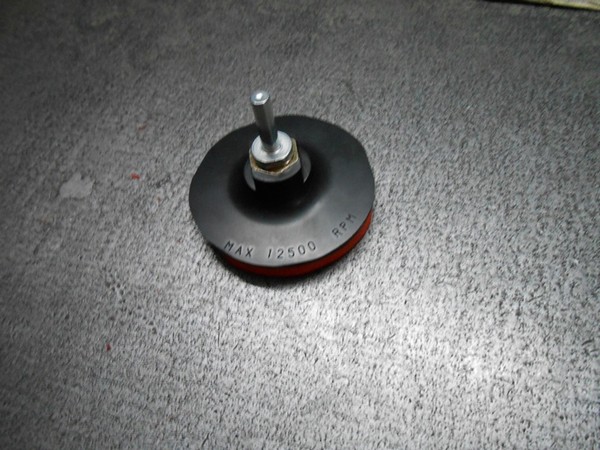

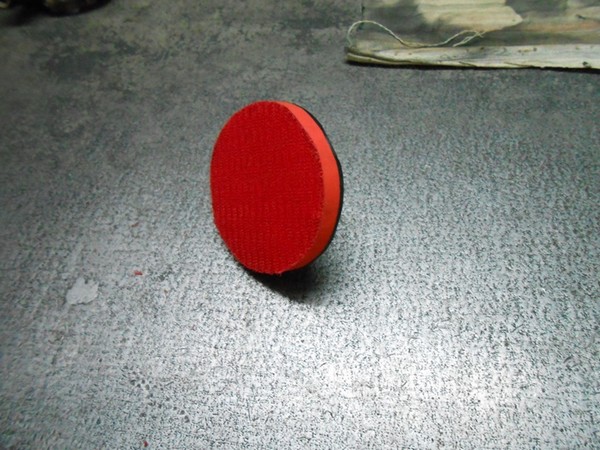

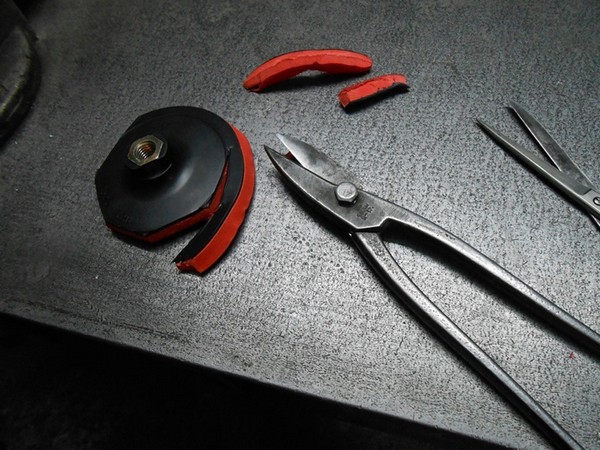

Диск для дрели с липучкой — 20 грн. ~ 80 руб. но эта насадка была за широкая 125мм. пришлось ее обрезать примерно до 60-65 мм.

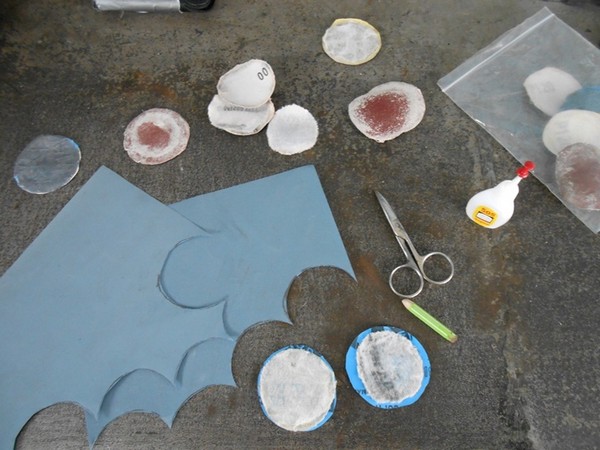

и еще саму наждачную бумагу, точнее, круги с зернистостью 80 и 120 по 4 шт. Это я взял для пробы, как оно будет шлифовать, потом уже вырезал из листов наждачку и приклеивал на стерт, так сказать была экономия потому что мне круги по 125мм. не подходили пришлось бы обрезать.

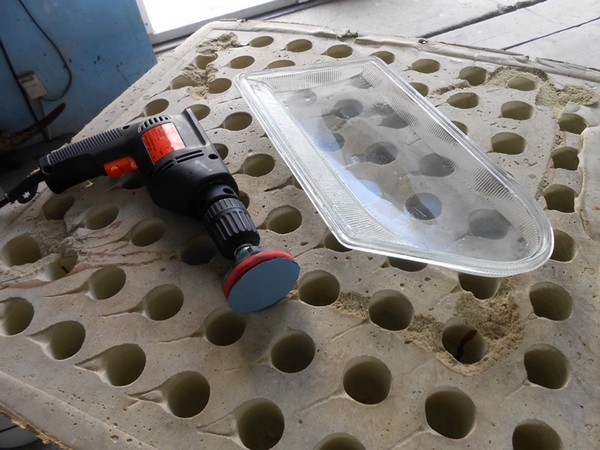

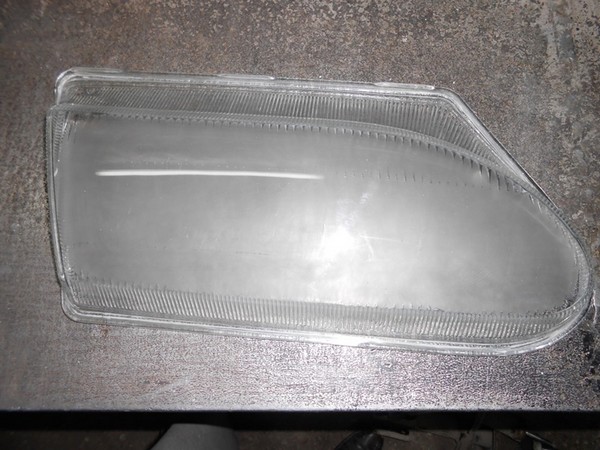

Шлифовал дрелью, а стекло немного смоченную держалось на поролоне и никуда не ездило.

Это на начальной стадии, и тогда я понял, какое это муторное дело.

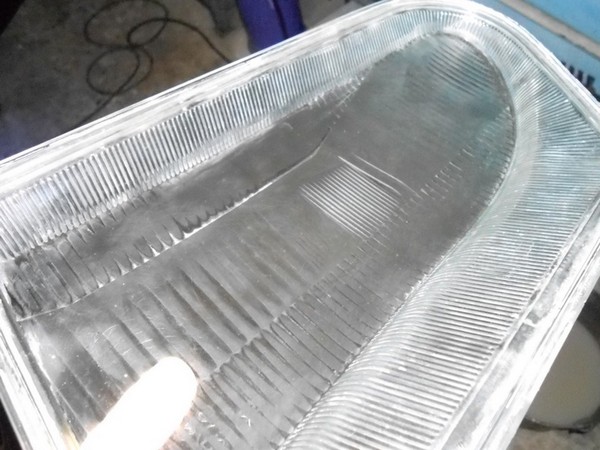

Это на стадии шлифовки 120-ткой

И пара фото на разных стадиях шлифовки

после 80, 120

после 350, 500

после 1200, 2000 и полировки пастой ГОИ

2. Создание ходовых огней для ВАЗ 2115

Как и обещал — в этой записи пойдет о ходовых огнях. На эту мыслишку (о создании этих ходовых огней) меня вдохновило — ангельские глазки BMW и новый стиль AUDI.

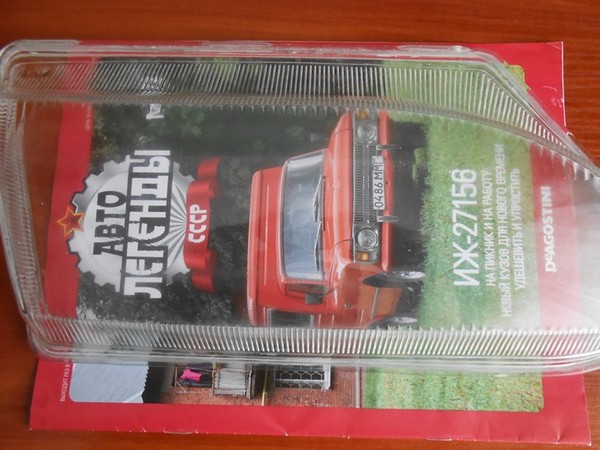

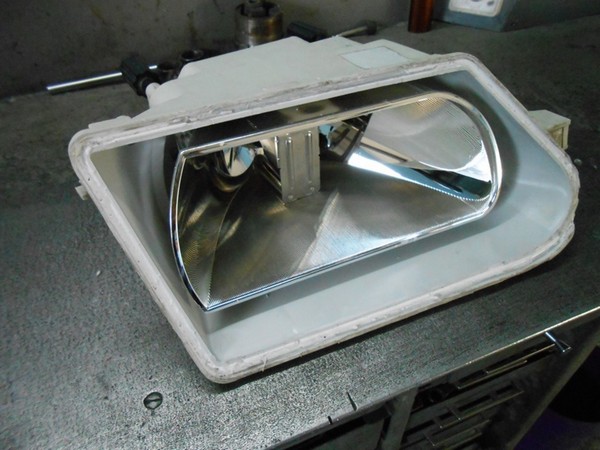

В руки попала подопытная фара:

Сначала думал, что сделать светодиодную вставку по периметру отражателя, - снял размеры, т.е. вырезал из картона

Затем обрисовал картон на простом офисном А4 и отсканировал этот рисунок

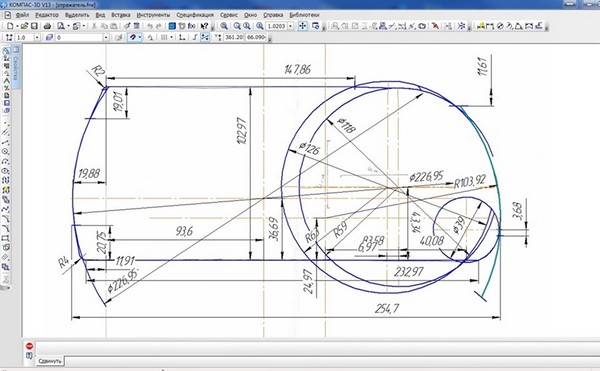

Так как я не нашел функции в программе Sprint Layout 6 (программа для черчения печатных плат) чертить по периметру рисунка, поэтому я пошел сложным путем, разбить эту фигуру на простые формы, то есть на отрезки и дуги определенного радиуса с помощью КОМПАС-3D V13

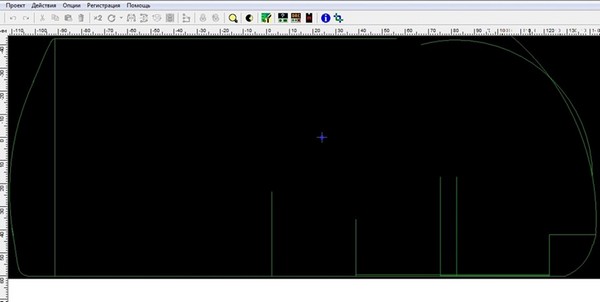

и тогда переносил по размерам в программу Sprint Layout 6
Вот здесь почти завершен контур:

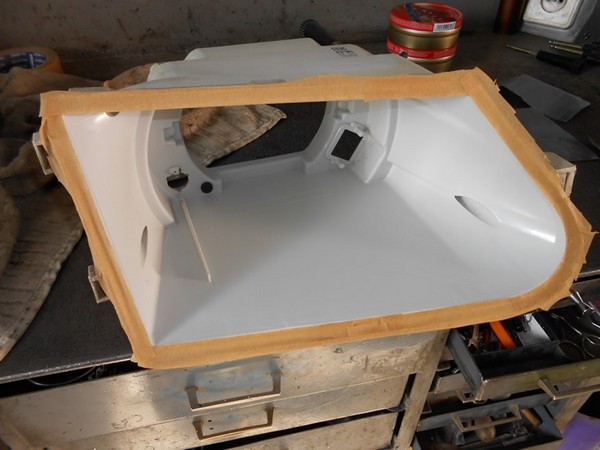

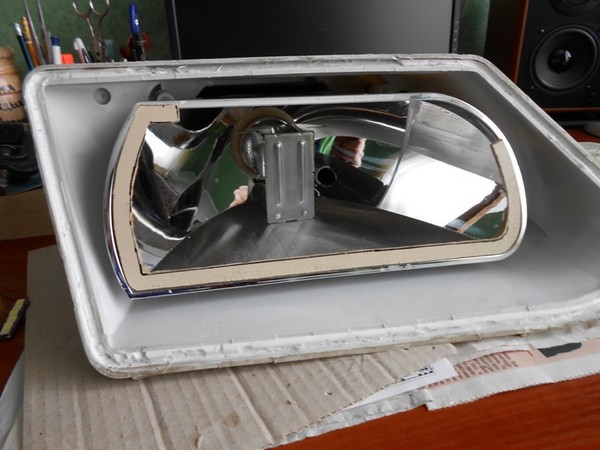

Но обдумал и решил, что не нужно верхней части, так как у меня капот так срезан, и будет слишком много светодиодов. Решил сделать вот такую форму.

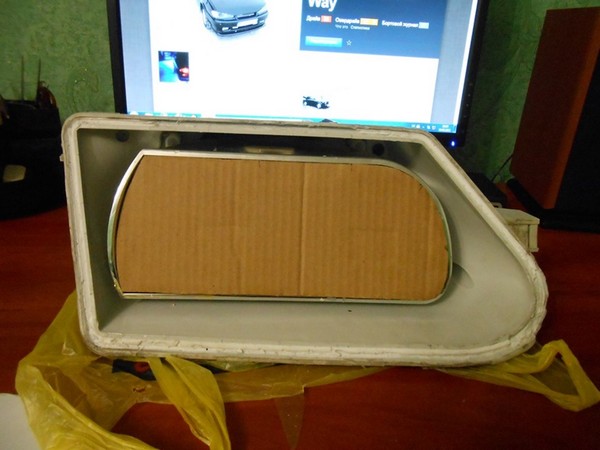

Это пробник — вырезанный из плотного картона

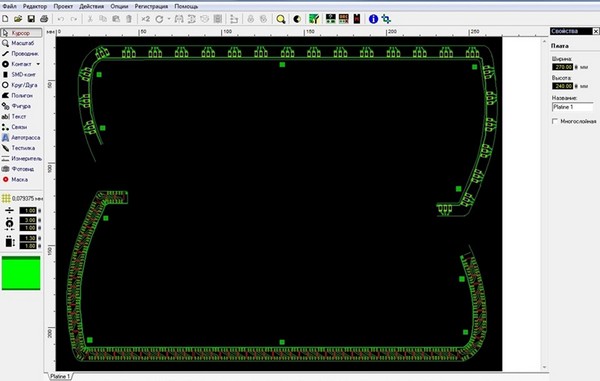

А это я уже на чертил рисунок будущей платы, это будет двухсторонняя плата — на лицевой стороне будет плотно размещены светодиоды, а на обратной резисторы, а это получилось 75 светодиодов размером 5050 трехкристальные и 75 резисторов номиналом 150 Ом.

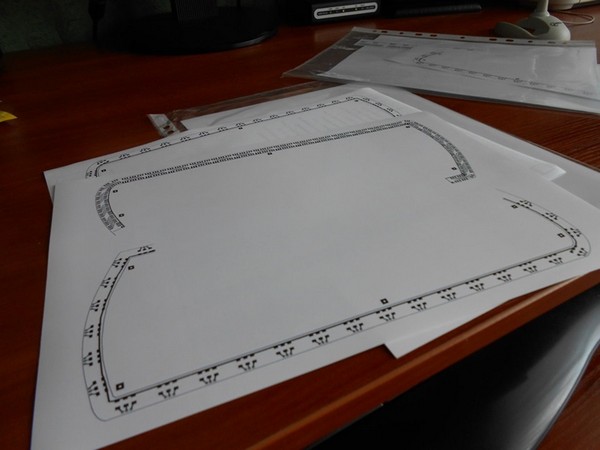

Это я уже распечатал на фотобумаге Lomond 120 г/м.

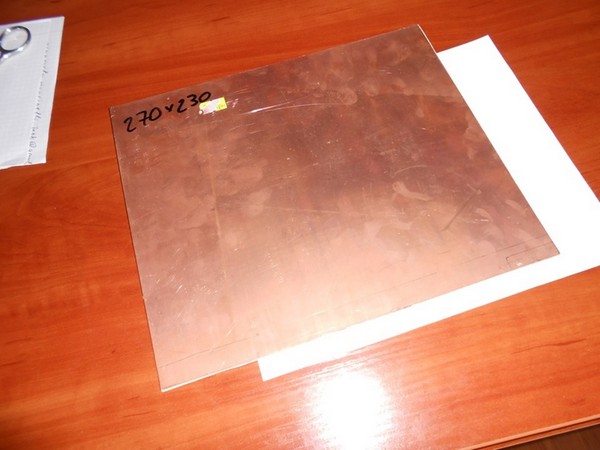

Купил в местном радиомагазине двусторонний стеклотекстолит толщиной 1,5 мм. и размером 270 * 230

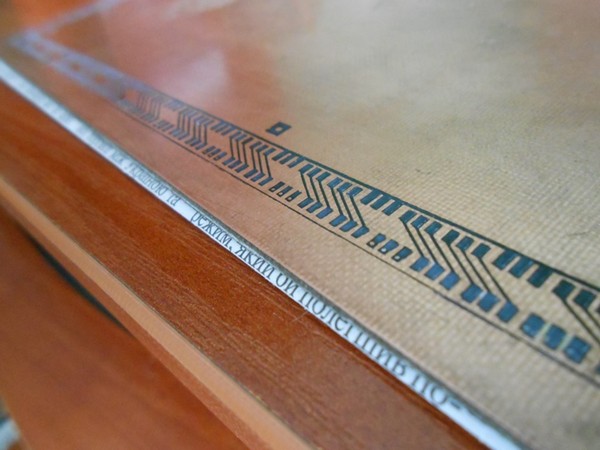

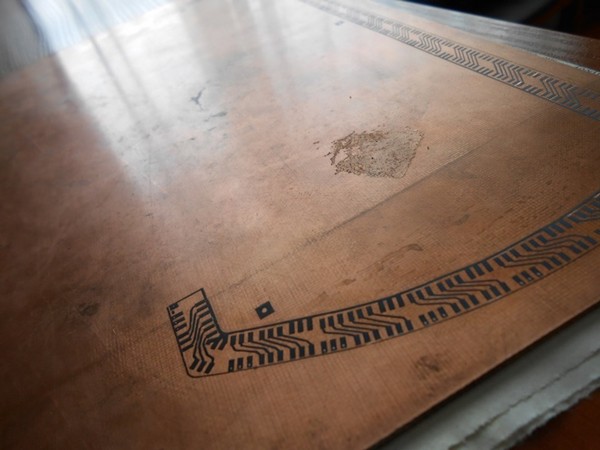

А это перенос рисунка на текстолит с помощью утюга (методом ЛУТ, кто не знает)

Рисунок получился достаточно хорошо, дефекты подрисовал маркером

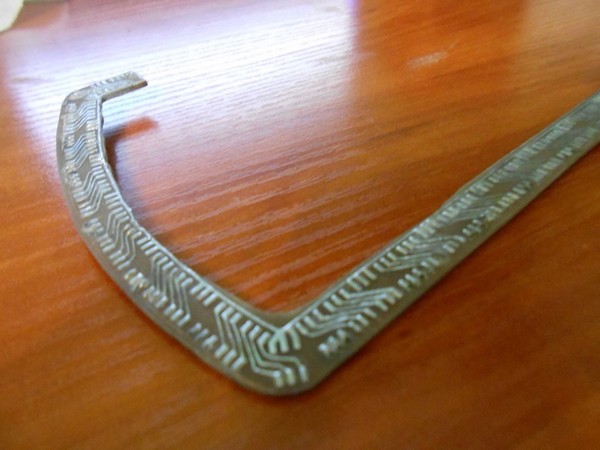

Вырезал по контуру подручными инструментами: ножовка для металла, и обтачивал на наждаке.

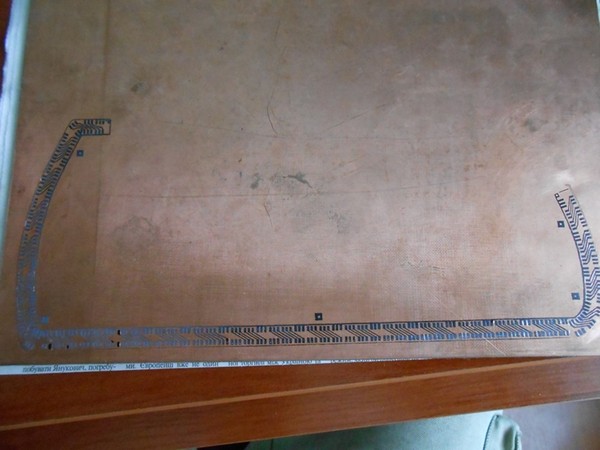

И бросил в хлорное железо травить плату

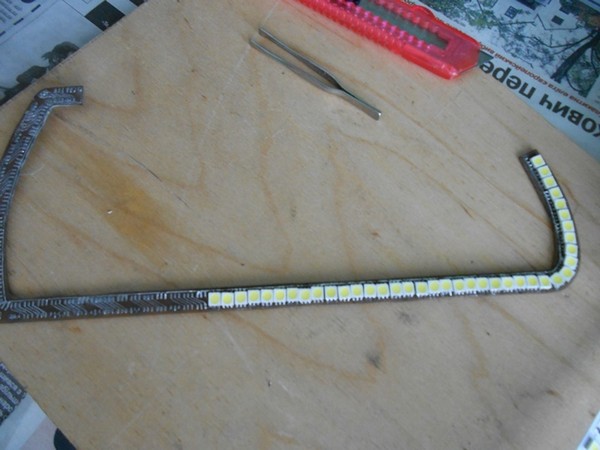

А это плата после лужения

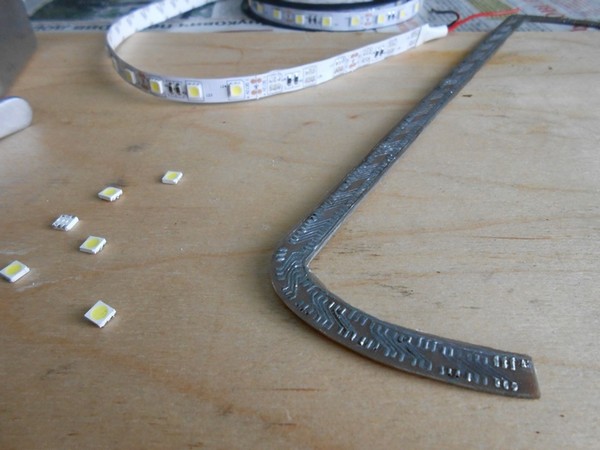

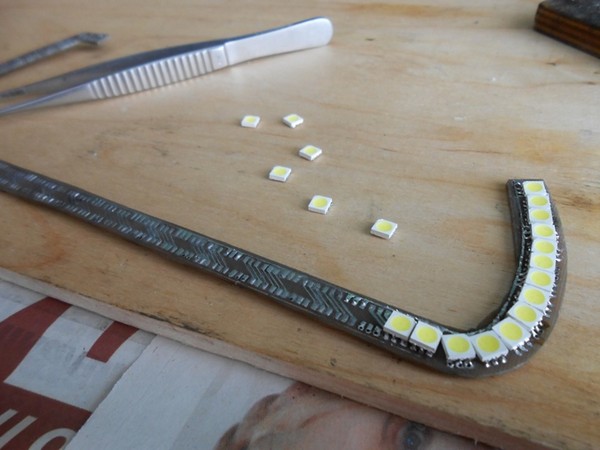

И самый сложный процесс — это припаивания светодиодов

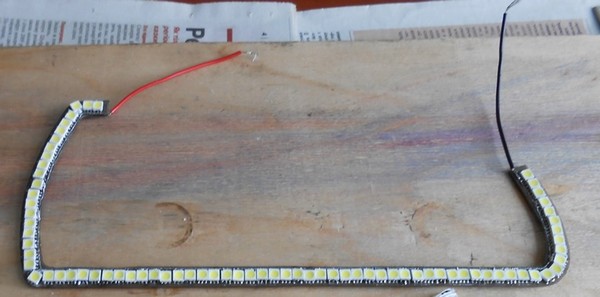

И уже готова

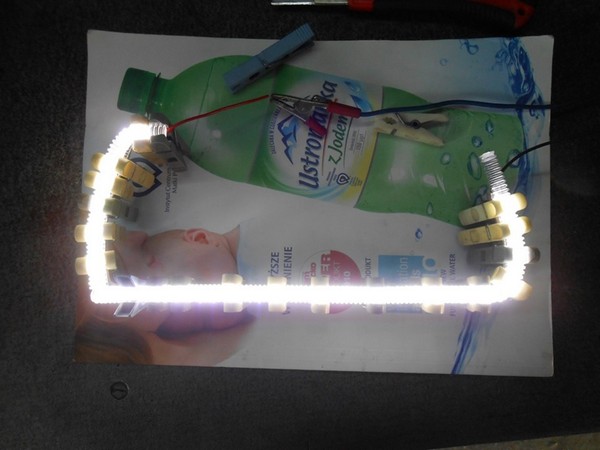

И как светит, это подключено от 12V батарейки

Но это я уже экспериментировал с рассеивателем.

3. Рассеиватель для светодиодов

Сначала обдумывал два варианта: фрезеровать оргстекло или лить рассеиватель из эпоксидной смолы, но остановился на втором варианте, так он более дешевый и меньше проблем найти материал, чем где профрезеровать огрстекло.

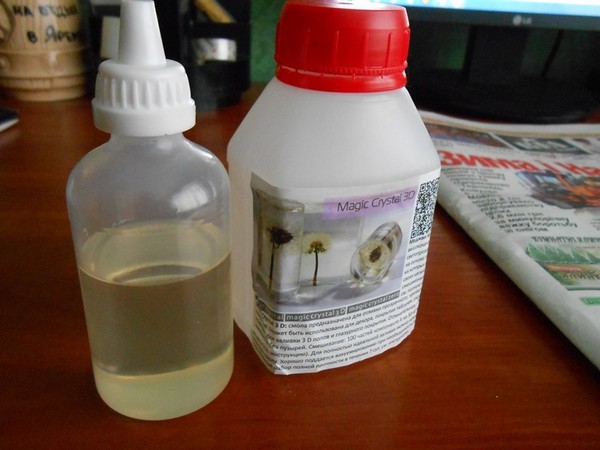

Итак, нашел в интернет-магазине где продают материалы для создания бижутерии, полностью прозрачную эпоксидную смолу.

Был взят за 1 метр гофры диаметром 8мм.

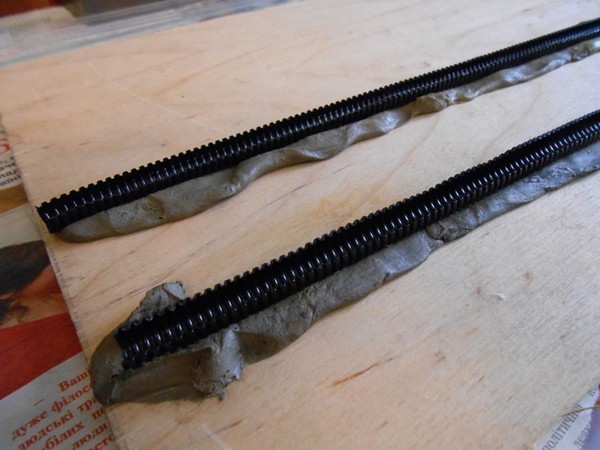

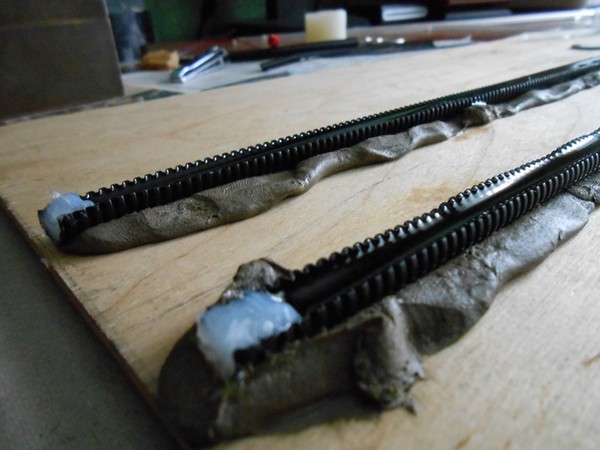

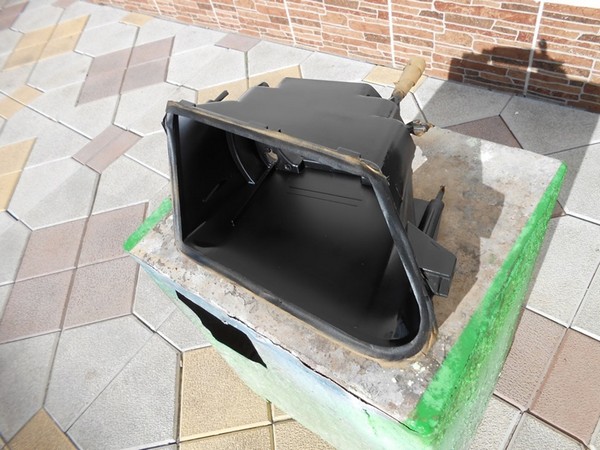

Разрезаем пополам, вылепил дорожки из пластилина, которым промазанный кожух печки, так как я ставил адаптер салонного фильтра, тогда его содрал

Это уже смешал 2 компонента смолы:

Но от перемешивания образовались вот такие пузырьки:

Чтобы от них избавиться, нужно смесь подогреть в воде температурой 50-60 градусов

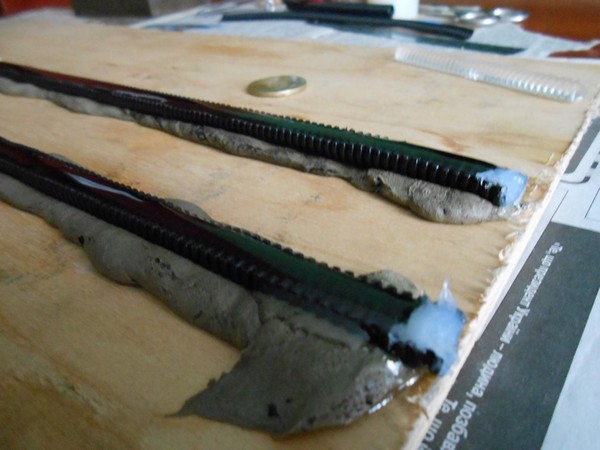

И тогда залил в форму, концы были залиты силиконом

Здесь можно увидеть, что был немного перекос на столе, но это не сильно страшно

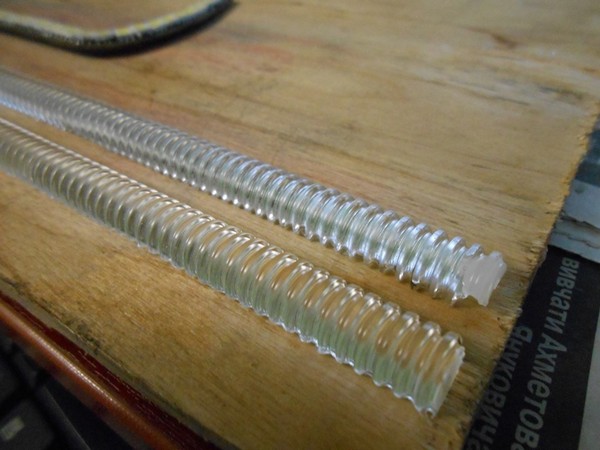

И после трех суток я вытащил их из форм

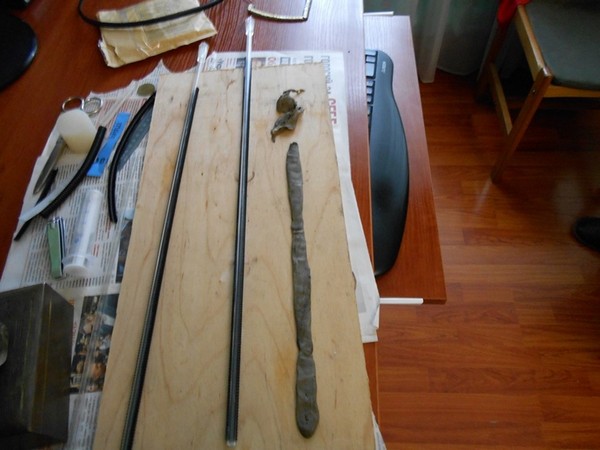

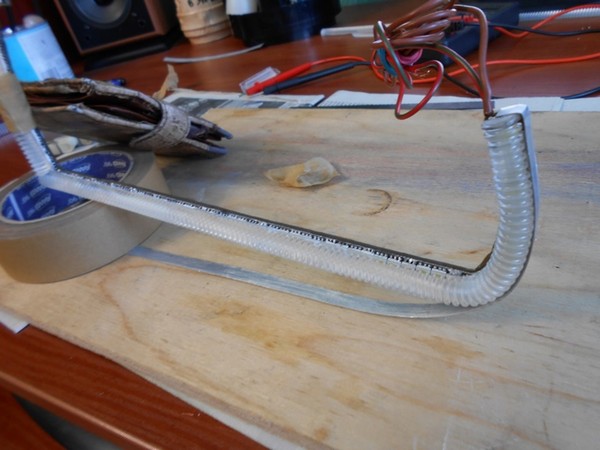

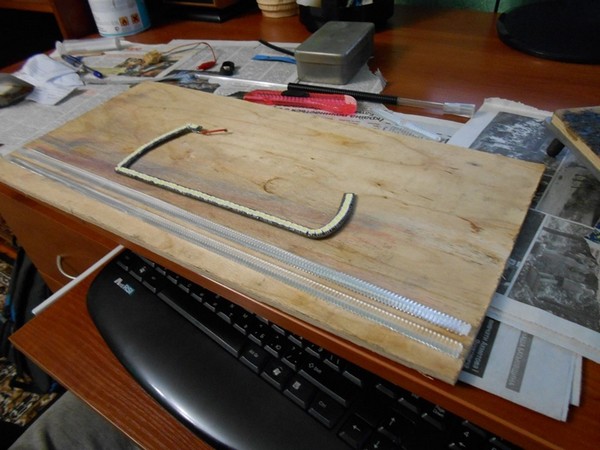

Дальше на фото, - как я формировал по контуру эти стержни с помощью нагрева феном

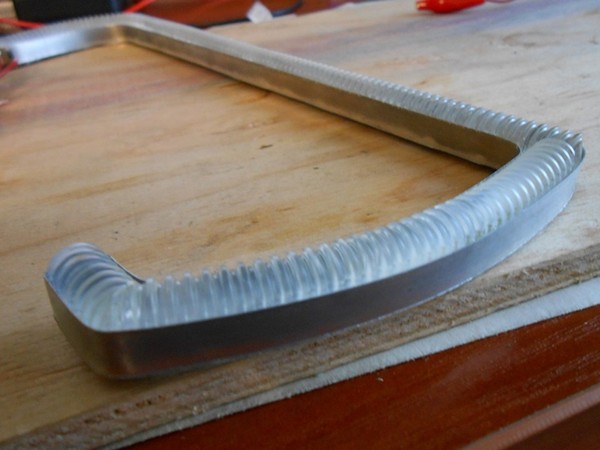

Все-таки прямой угол не получилось выгнуть, поэтому я сделал стык

А это уж как он рассеивает:

Даже через стекло сварочного щитка, видно, что свет отлично рассеивается

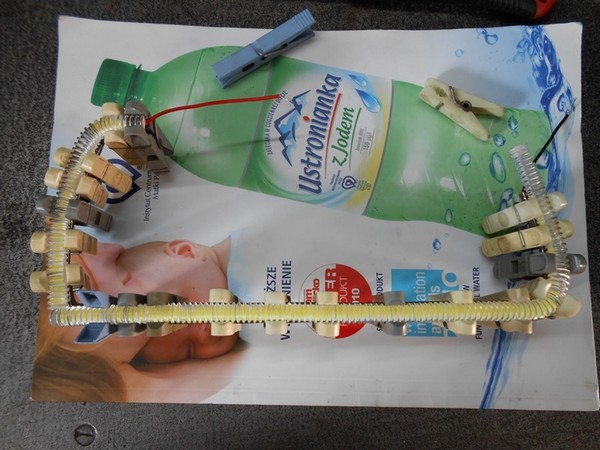

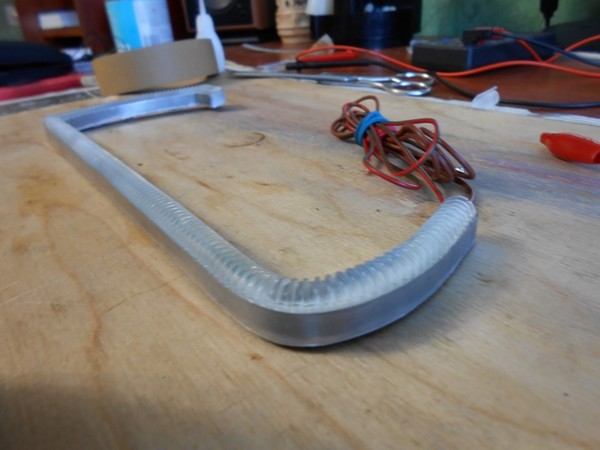

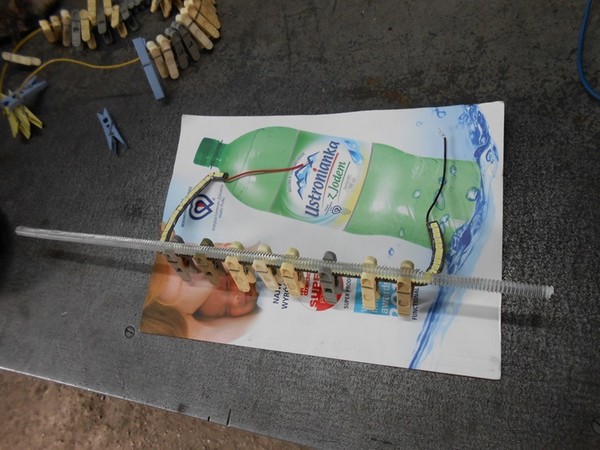

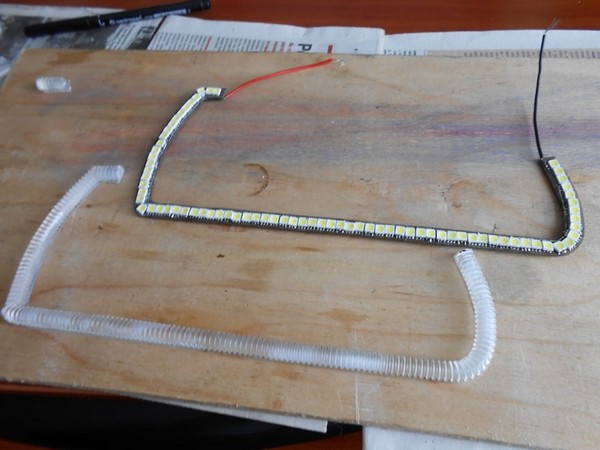

Затем последовало соединение платы с рассеивателем, с помощью тонкой алюминиевой жести, нарезанной полоской и приклеивав на суперклей "момент":

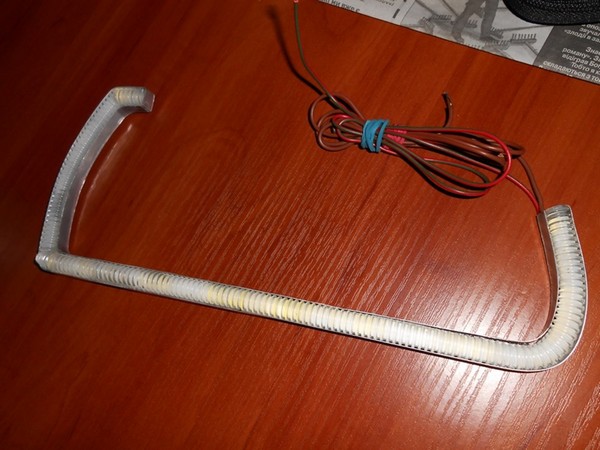

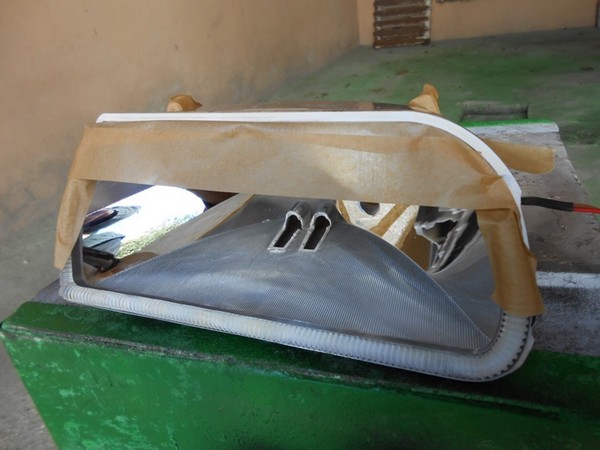

Вот вышла такая светодиодная вставка

4. Установка стабилизатора для ходовых огней ВАЗ 2115

Все знают, что светодиоды не сильно дружат с перепадами напряжения в авто. Я тоже решил защитить свои светодиоды.
Но спаивать плату как-то не было желания, так что, решил заказать платы-стабилизаторы на ebay.com

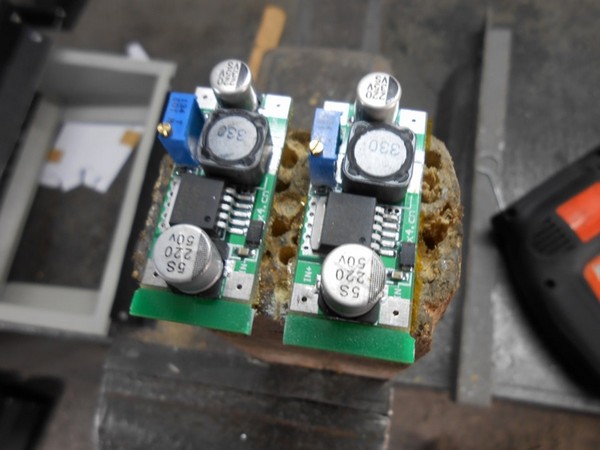

Сто импульсный стабилизатор напряжения на базе LM2596.
Характеристики:
Входное напряжение:4.5-40V
Выходное напряжение:1.5-35V(регулируемое)
Выходной ток: номинальный ток 2A, 3A максимальное (требует дополнительного радиатора)

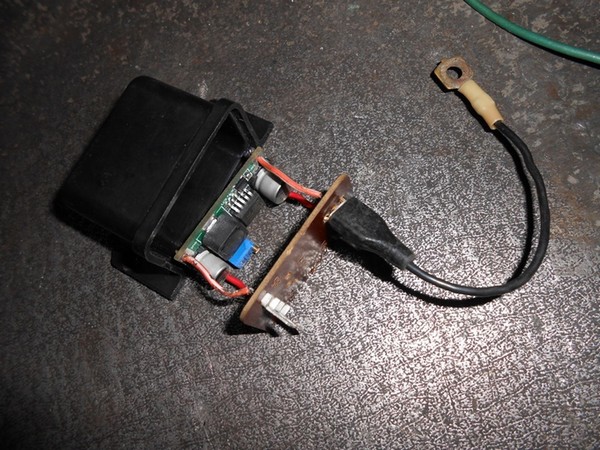

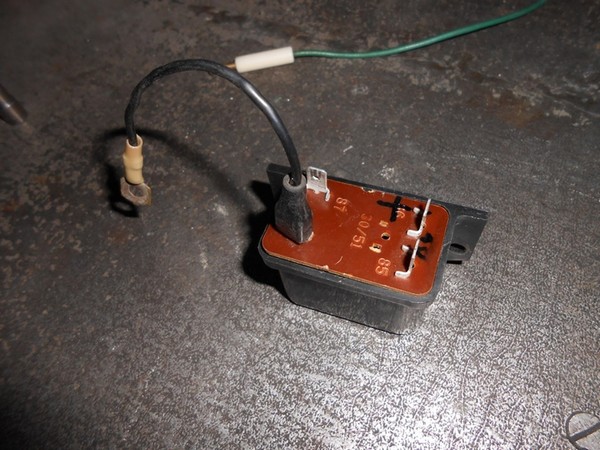

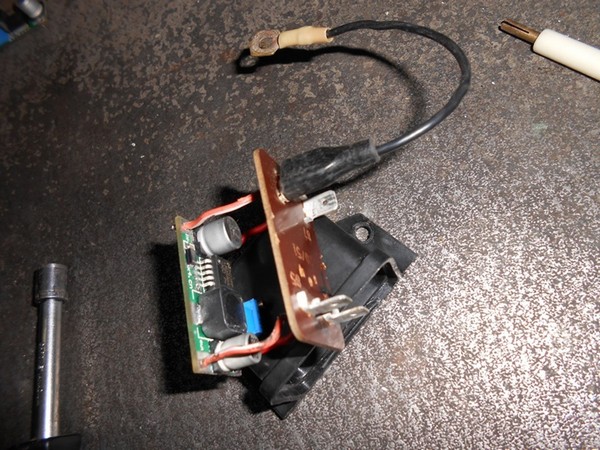

Платы встроил в корпус от реле и напряжение подкрутил на 10 вольт при входящем ~ 13,5

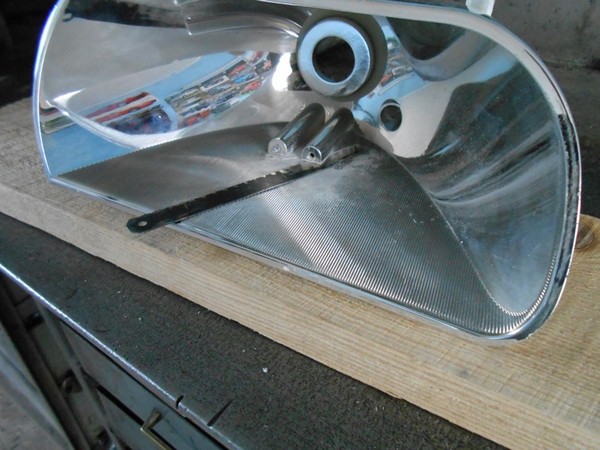

А теперь на счет линз: пришлось немного обрезать отражатель.

Светодиодную вставку приклеил к отражателю тоже суперклеем и кусками алюминиевой жести.

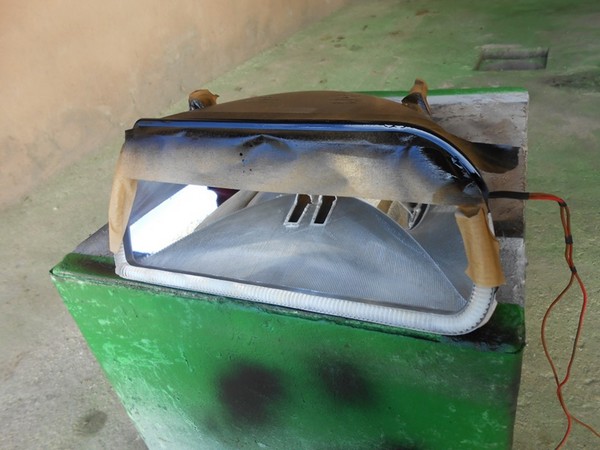

Покрасил черным матом кромку отражателя и корпуса фары.

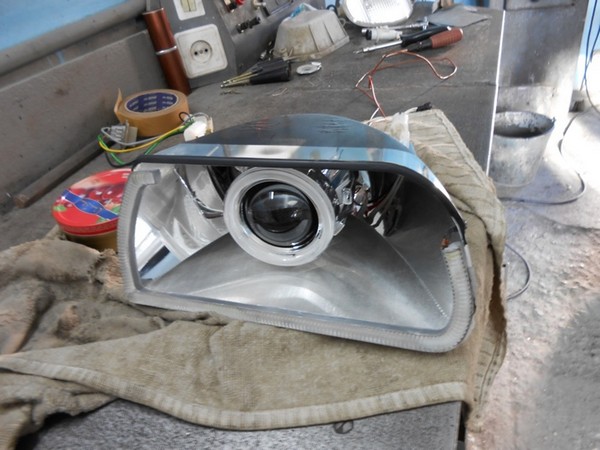

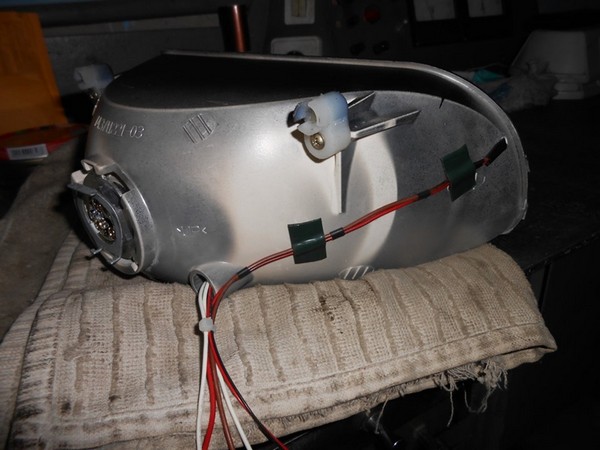

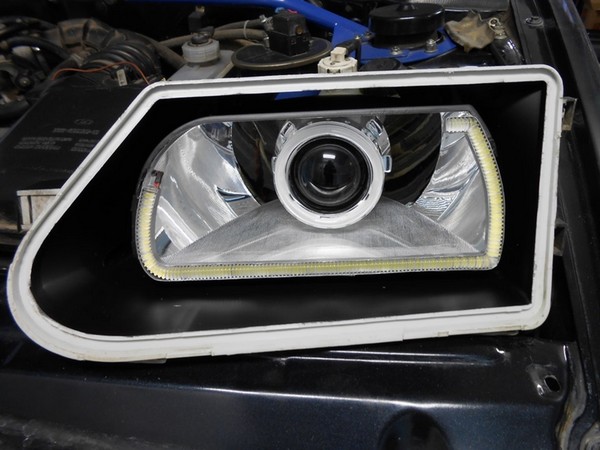

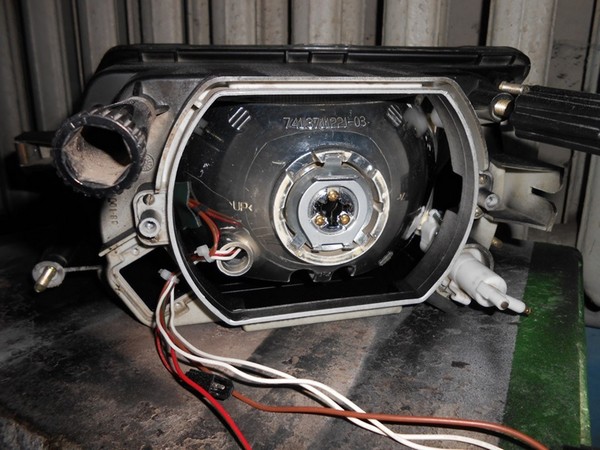

Потом пошел монтаж:

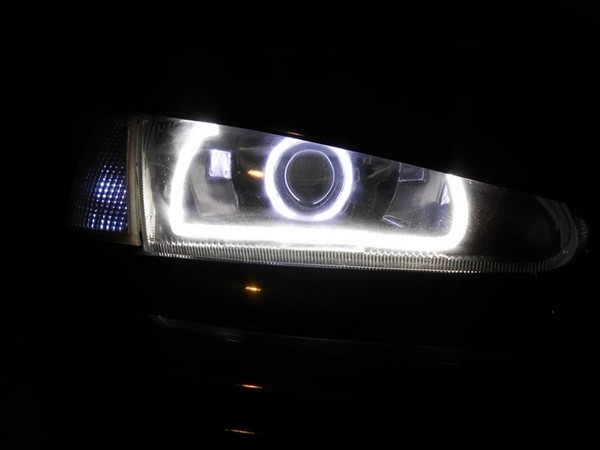

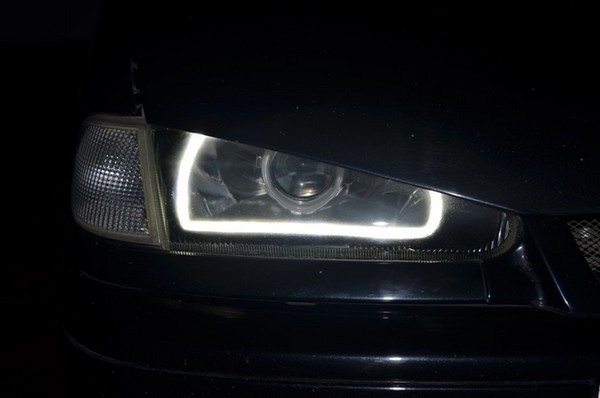

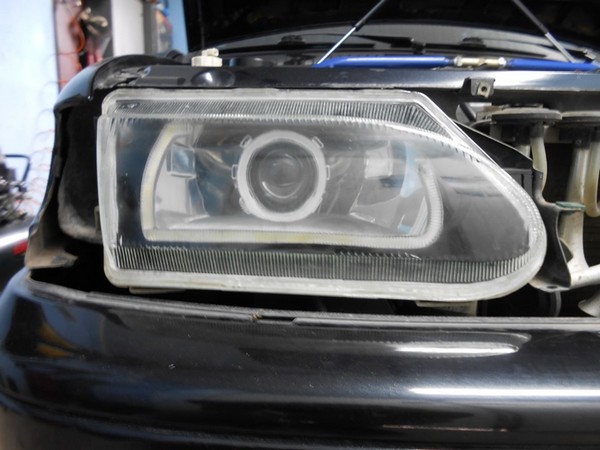

И результат которого вы ждали) О свет ксенона будет еще запись

Сохранить в Альбом

Ах да, ходовые огни горят от включения замка зажигания и отключается при включении ближнего и дальнего света. А габарит, это ангельское кольцо на линзе + светодиод в поворотнику (о подключении напишу позже).

5. Сравнения света би-ксеноновых линз и стокового галогена в ВАЗ 2115

Расстояние до стены 8 метров
сток ближний:

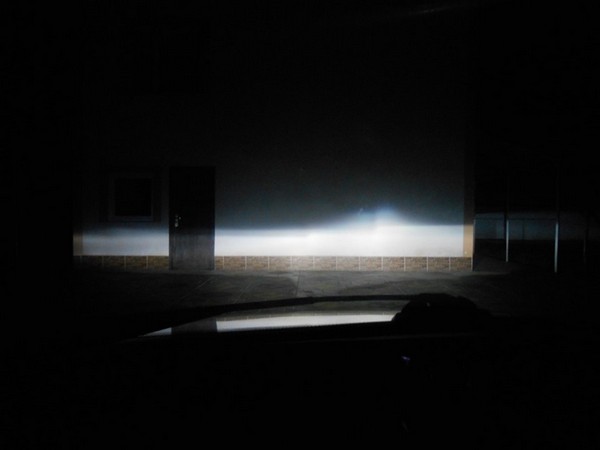

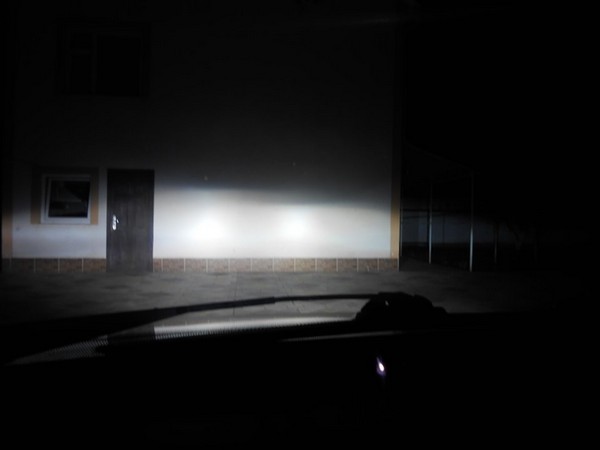

ксенон ближний:

фото сделано в другое время

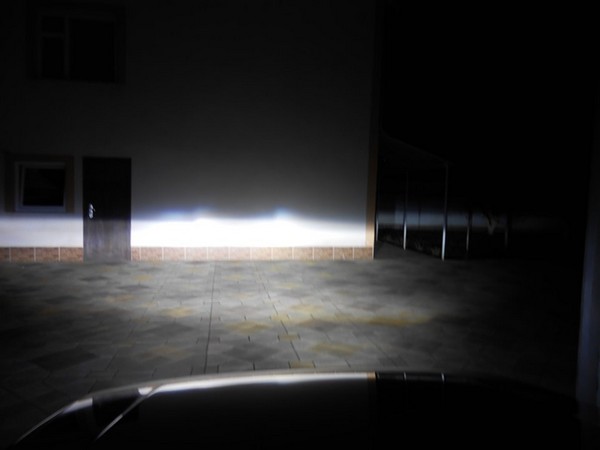

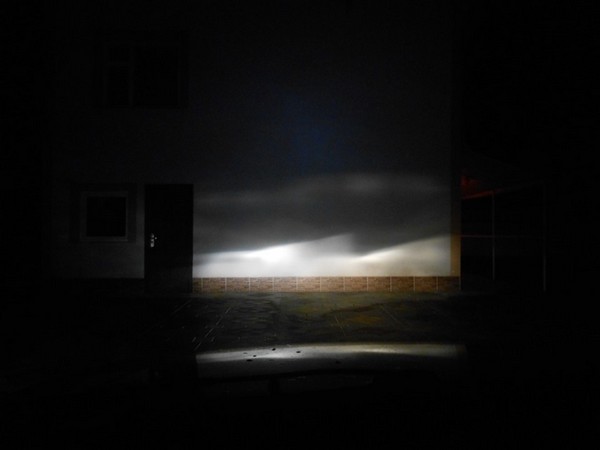

дальний галоген:

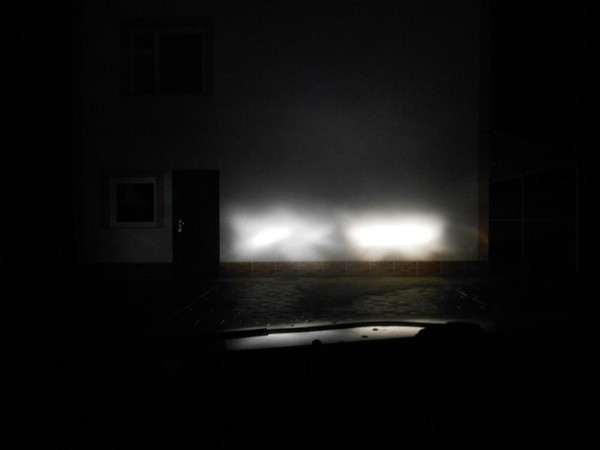

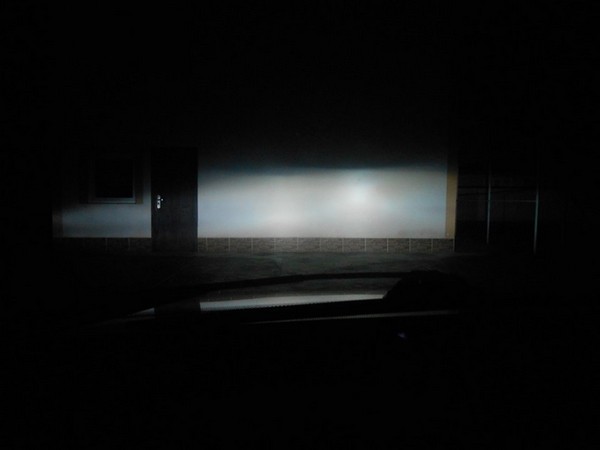

дальний ксенон:

еще отрегулировано

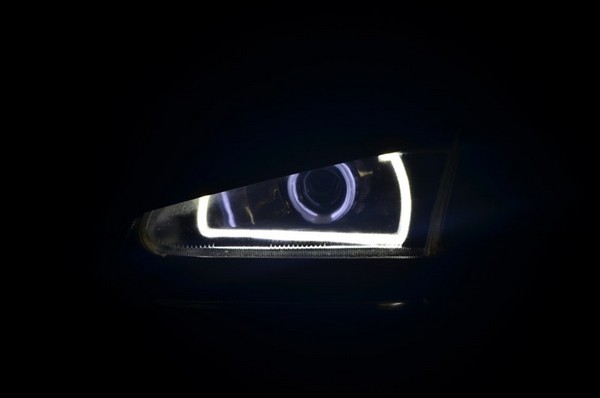

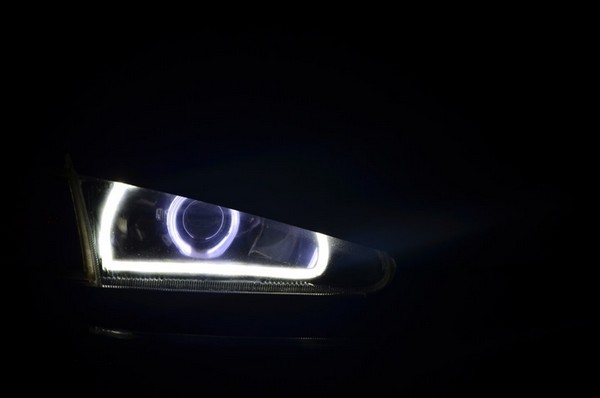

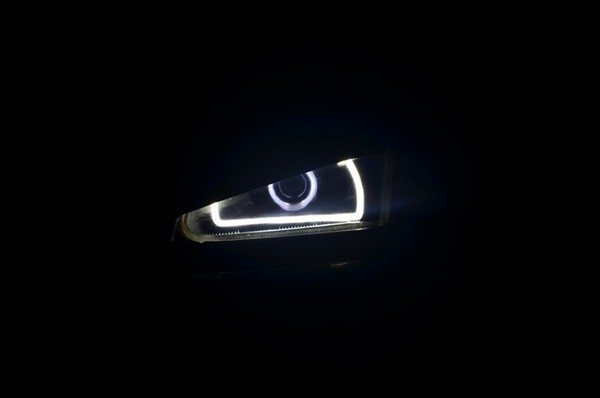

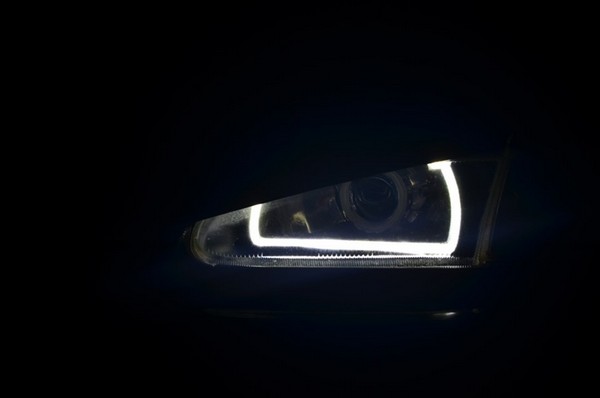

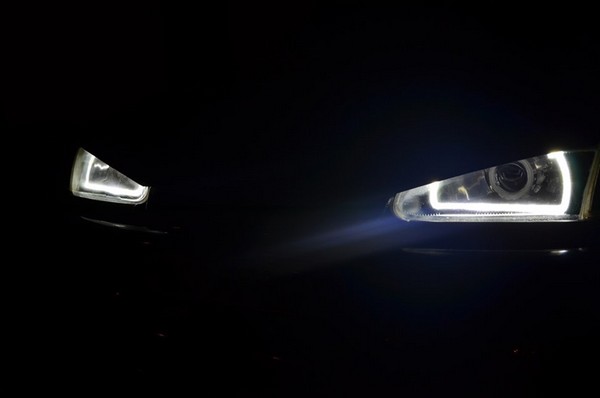

не много ночных фото глазок (что-то мне никак они не получались, это те которые вышли неплохо):

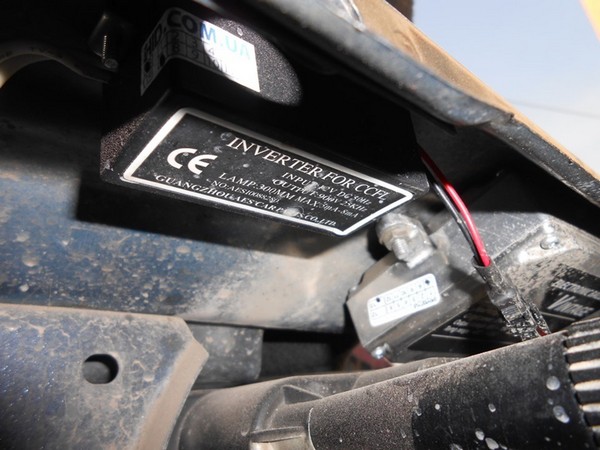

И то место, где спрятал блоки розжига, интерторы для АГ глазок, там и укрепил стабилизаторы для ходовых

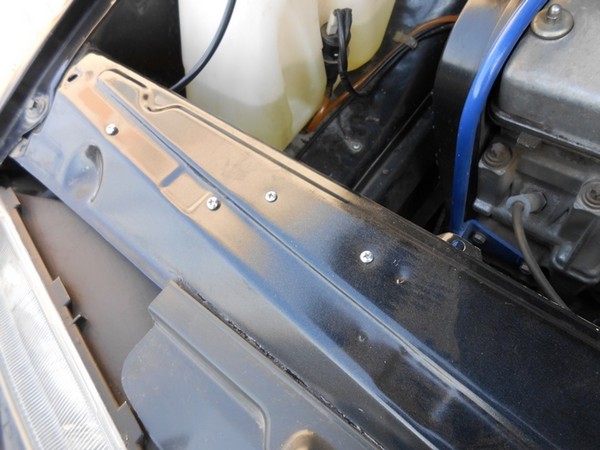

сверху видны только шляпки болтов:

И еще на счет стабилизаторов:

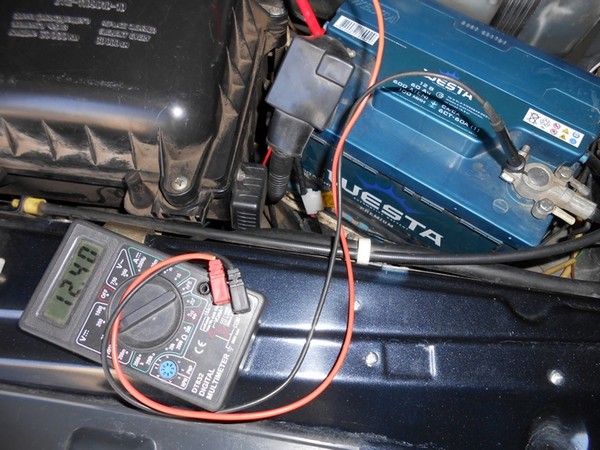

напряжение на аккумуляторе:

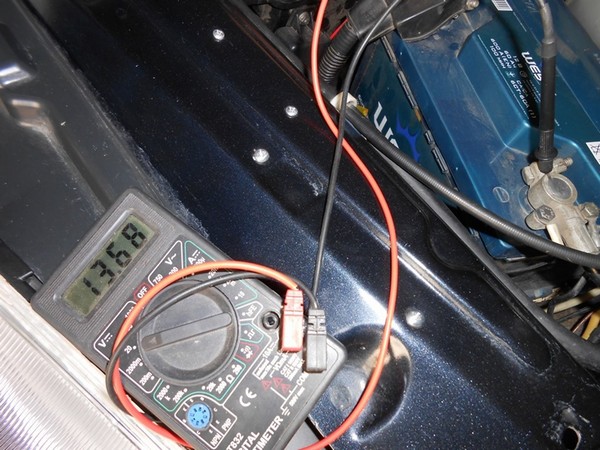

напряжение на при работе двигателя:

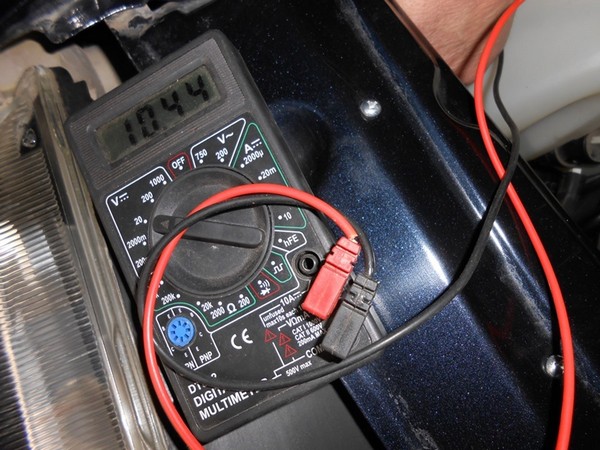

А это напряжение которую я выставил для ходовых:
